Draft Resin, pour un prototypage vraiment rapide

Table des matières

Draft Resin est la dernière addition à notre sélection de résines et permet d'imprimer jusqu'à 4 fois plus vite que nos matériaux standard, et donc de réaliser plusieurs itérations de conception (ou "brouillons") dans la même journée. Avec une hauteur de couche de 300 microns, il est suffisamment précis pour répondre aux besoins du prototypage tout en permettant des itérations de conception plus rapides.

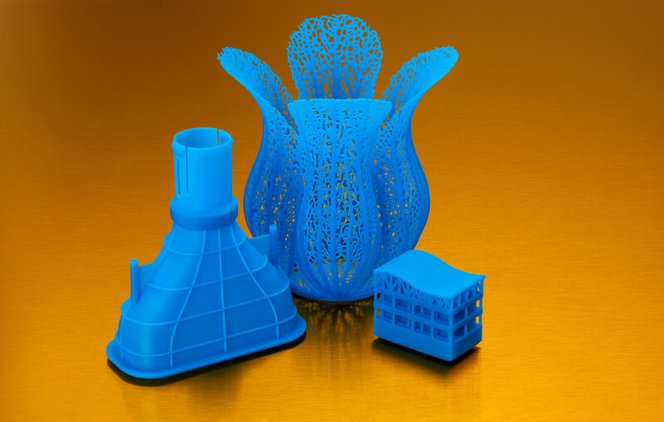

Draft Resin permet l'impression rapide de grandes pièces avec une précision suffisante pour un prototype.

La précision, la fiabilité et la qualité des pièces imprimées est évidemment importante. Mais souvent, c'est le temps qui prime et le délai de production peut devenir essentiel. Grâce aux retours de nos clients, nous avons conçu Draft Resin dans le but d'équilibrer la rapidité de fabrication et la précision requise par le prototypage. Draft Resin est idéale pour fabriquer plusieurs versions de la même pièce dans la journée, pour le prototypage de supports et fixations d'usinage et pour l'impression rapide de pièces de grande taille.



Un équilibre entre vitesse et précision d'impression

L'impression 3D a déjà permis de réduire considérablement les coûts et les délais de prototypage, en supprimant la fabrication par sous-traitance ou l'emploi de techniques traditionnelles coûteuses.

Aujourd'hui, les ingénieurs et concepteurs ont souvent recours à des appareils FDM pour fabriquer le premier prototype. Ils utilisent les imprimantes stéréolithographiques (SLA) pour réaliser des modèles plus précis. Maintenant, vous pouvez utiliser Draft Resin pour fabriquer les premiers prototypes et passer aux résines classiques ou techniques pour les versions détaillées et fonctionnelles, le tout sur la même imprimante.

Jeremy Mikesell, Responsable ingénierie de recherche chez Cycling Sports Group

« La Form 2 a toujours été excellente du point de vue de la résolution, mais nous n'attendions pas d'elle qu'elle soit aussi rapide que notre imprimante FDM. Draft Resin a tout changé. Avec Draft Resin, nous pouvons imprimer des pièces 20 % plus rapidement que par FDM avec des remplissages basse densité, et 40 % avec des remplissages solides. »


Même avec une épaisseur de couche de 300 microns, Draft Resin est aussi précise sur les axes X et Y que les autres résines classiques. Elle est donc parfaite pour des pièces présentant des surfaces plates. Elle peut également imprimer des pièces avec des formes courbes ou du texte en relief ou gravé, mais des lignes de couches seront alors visibles. Pour toutes les pièces avec des détails fins en surface, il reste préférable d'utiliser les résines classiques ou techniques.

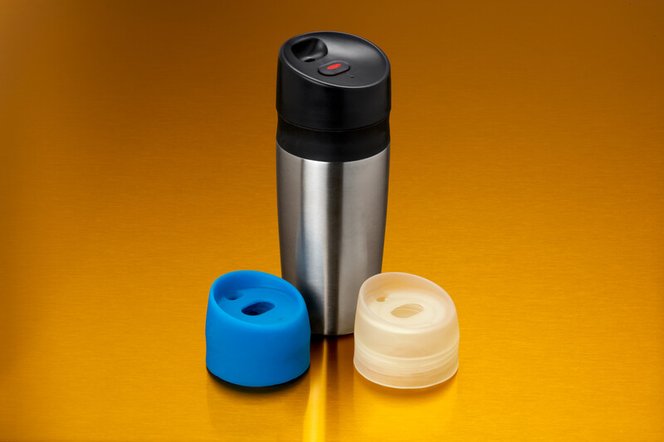

Les concepteurs de produits et les ingénieurs peuvent utiliser Draft Resin pour réaliser plusieurs versions successives de concepts, avant de passer à High Temp Resin pour essayer des pièces dans lesquelles circule de l'eau chaude.

Note : Draft Resin est compatible avec les bacs : Resin Tank pour Form 3, Standard Resin Tank et Resin Tank LT pour Form 2.



Le temps d'impression ne se compte plus en jours mais en heures


La rapidité d'impression est encore plus importante lorsqu'il s'agit d'imprimer des pièces de grande taille ou plusieurs pièces sur la même plateforme de fabrication. L'impression en résine classique de modèles qui occupent la totalité du volume de fabrication peut prendre jusqu'à 20 heures, et toute la nuit. L'impression de la même pièce en Draft Resin à 300 microns d'épaisseur de couche prend moins de six heures.

Use Draft Resin to print large bulky parts in less than 8 hours.



Comparaison des vitesses d'impression entre Draft Resin et les résines standard

Le tableau ci-dessous présentent les durée d'impression pour ce collecteur en Draft Resin et en Clear resin.



Draft ResinClear Resin
2 h 5 min8 h 46 min




4,2 fois plus rapide



Plusieurs itérations de conception le même jour

De nombreuses itérations sont nécessaires pour concevoir un bon produit, ce qui prend souvent beaucoup de temps.

Cela pourra prendre jusqu'à 5 heures à un ingénieur pour imprimer un prototype d'un nouvel outillage sur la Form 3 ou la Form 2. Draft Resin permet de l'imprimer en 1 h 20 min, soit 73 % plus vite.  Moins de temps d'impression représente plus de temps d'itérations de conception et de meilleurs produits.

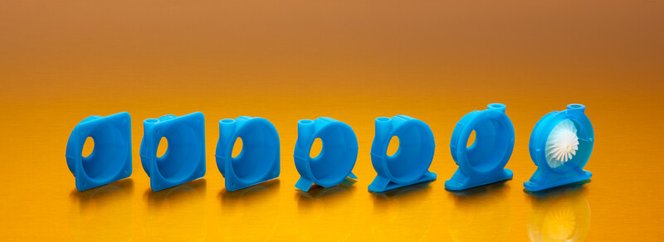

Voici six prototypes différents d'un même carter de pompe, imprimés en Draft Resin. En résine classique, l'impression aurait pris 3 h 07 min et, avec Draft resin, seulement 47 minutes. Le modèle final a été imprimé en Tough Resin et en Rigid Resin.

Consultez notre article « Utiliser Draft Resin »  pour savoir comment placer les supports et orienter les pièces lorsque vous utilisez ce matériau.

Imprimez plus rapidement dès aujourd'hui


Avec le lancement de Draft Resin, nous sommes très heureux de poursuivre notre objectif et d'améliorer la rapidité de l'impression 3D, pour accélérer les phases de conception et obtenir de meilleurs produits. Draft Resin de Formlabs est disponible dès aujourd'hui. Commandez Draft Resin dès aujourd'hui et commencez à accélérer la phase de prototypage.
