La placa base de la Form Cure L V2 tiene un módulo wifi que está desactivado por software y no se puede activar a través de la interfaz de la máquina. En función de los requisitos de seguridad de tu organización, es posible que tengas que retirar físicamente el hardware wifi antes de utilizar la máquina.
Utiliza esta guía para todo el hardware wifi de la Form Cure L V2.
Materiales necesarios:
Tiempo estimado: 30-45 minutos
Preparación del espacio de trabajo
Información general: Prepara la Form Cure L V2 y el espacio de trabajo para modificar la placa base.
Paso 1: Prepara el espacio de trabajo
Despeja un espacio de trabajo alrededor de tu máquina. Asegúrate de que el espacio de trabajo esté bien ventilado y libre de polvo.
Paso 2: Desconecta la máquina
Apaga la máquina mediante el interruptor situado en la parte posterior de la unidad. Desconecta el cable de alimentación antes de continuar con el mantenimiento. No realices el mantenimiento de la máquina mientras esté enchufada a la corriente. Espera cinco minutos después de desenchufar la máquina de la alimentación antes de proseguir. Si la máquina se ha utilizado recientemente, la cámara de poscurado estará caliente. Espera al menos 10 minutos a que la cámara se enfríe.
Peligro:
Realizar el mantenimiento de la máquina mientras está enchufada aumenta el riesgo de descarga eléctrica. No retires nunca las carcasas de la máquina mientras esté enchufada. No vuelvas a conectar la máquina a la corriente eléctrica mientras las carcasas estén desinstaladas.
Extracción de la placa base
Información general: Desconecta y desinstala la placa base.
Paso 1: Abre la puerta
Abre la puerta de la cámara de curado para acceder a los tornillos que fijan el panel frontal.
Paso 2: Retira los tornillos de la placa base y del conjunto de la pantalla

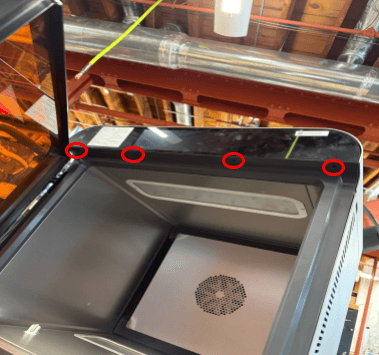

Utiliza una llave Allen de 2 mm para aflojar y retirar los cuatro tornillos que fijan el conjunto de la placa base y la pantalla al chasis de la máquina. Deja aparte los tornillos.
Paso 3: Desmonta la placa base y el conjunto de la pantalla

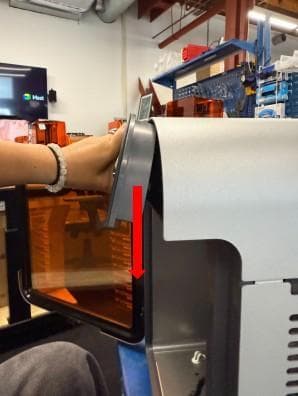

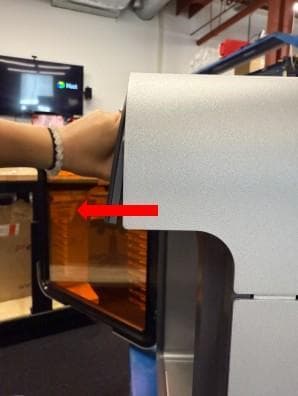

Inclina suavemente la placa base y la pantalla hacia arriba y, a continuación, tira de ellas hacia abajo. El conjunto debería separarse del chasis de la máquina. No tires bruscamente del conjunto de la placa base y la pantalla, ya que sigue conectado a la Form Cure L V2 mediante un conjunto de cables.
Paso 4: Desconecta los cables de la placa base
Desconecta todos los cables de la placa base, excepto los dos cables planos. En cada uno de ellos, aprieta la pestaña y desliza el cable fuera del conector. Ten cuidado de no tirar de los cables en sí.
Separa completamente el conjunto de la placa base y la pantalla de la máquina y colócalo sobre tu superficie de trabajo.
Paso 5: Desconecta los cables de la pantalla

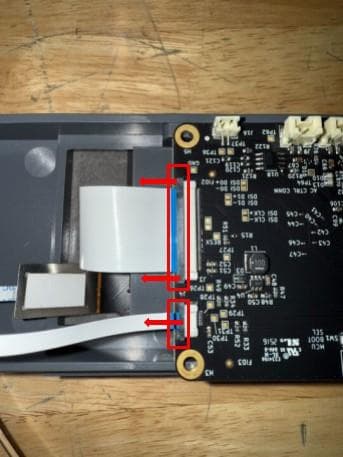

La pantalla de la Form Cure L V2 está conectada a la placa base mediante dos cables planos. En ambos casos, desliza la pestaña de bloqueo del conector hacia el cable. Cuando la pestaña esté liberada, el cable se deslizará fuera del conector con una fuerza mínima. Ten cuidado de no dañar los cables planos ni tirar de ellos con brusquedad.
Paso 6: Retira la placa base

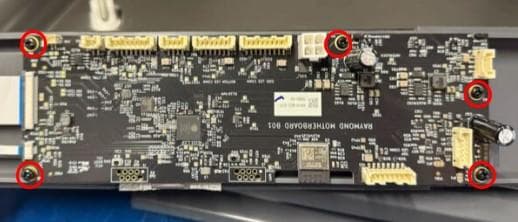

Utiliza un destornillador Phillips #2 para aflojar y retirar los cinco tornillos que fijan la placa base a la pantalla. Deja aparte los tornillos. Coloca la placa base sobre una superficie de trabajo segura contra descargas electrostáticas.
Modificación de la placa base
Información general: Después de retirar la placa base de la máquina, retira los componentes wifi de la placa base.
Paso 1: Prepárate para modificar la placa base
Si no lo has hecho ya, ponte una pulsera antielectrostática y conéctala a un punto de toma de tierra conocido. No conectes la pulsera a ninguna superficie que esté recubierta de polvo o pintada. Prepara un par de pinzas de retrabajo en caliente o un equipo de soldadura SMD adecuado, así como el equipo de protección individual necesario.
Paso 2: Desactiva o retira el módulo wifi

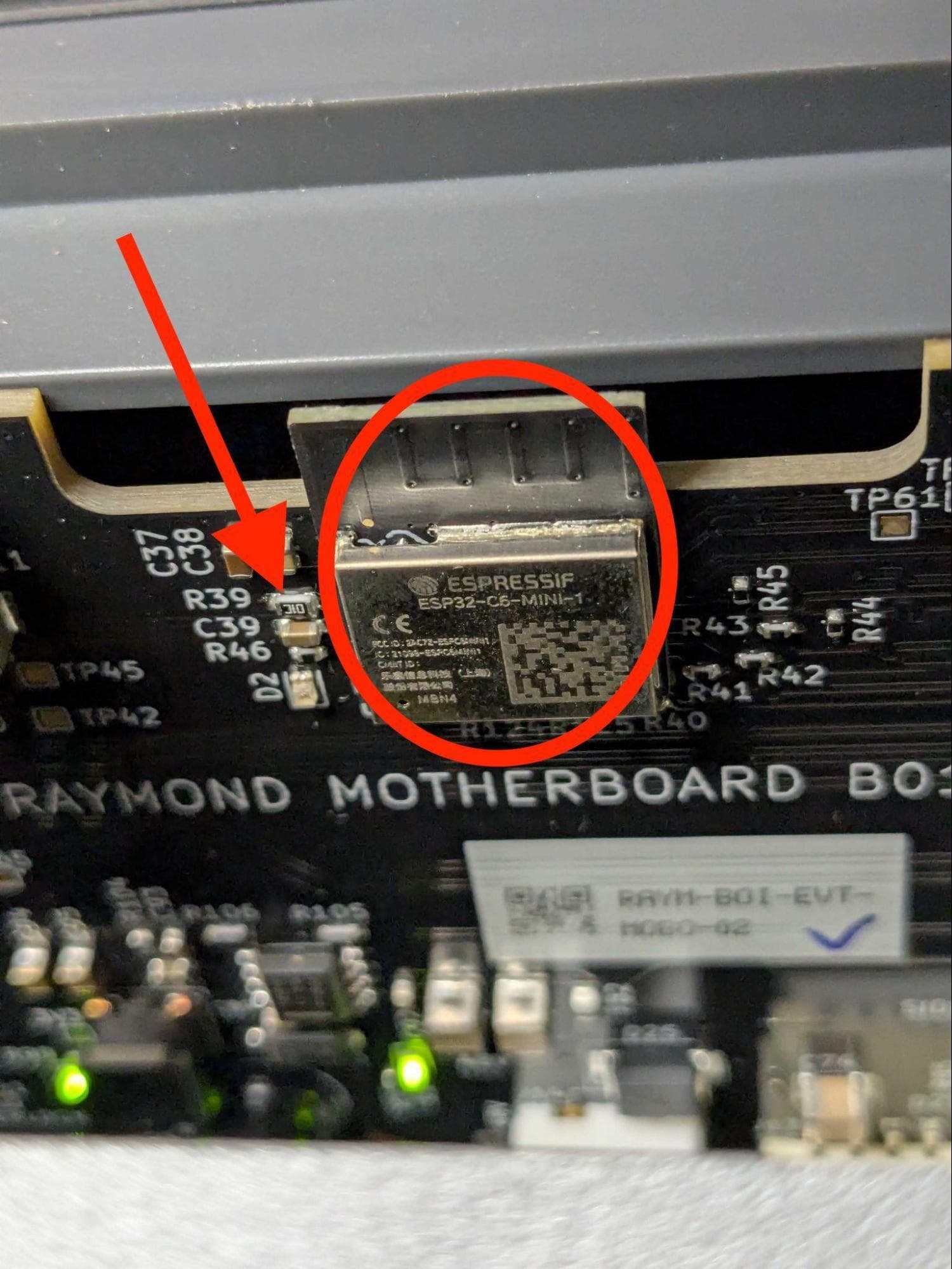

Localiza el módulo wifi y la resistencia relacionada (etiquetada como R39). Puedes retirar la resistencia para desactivar eléctricamente el módulo wifi o retirar tanto la resistencia como el módulo wifi por completo.

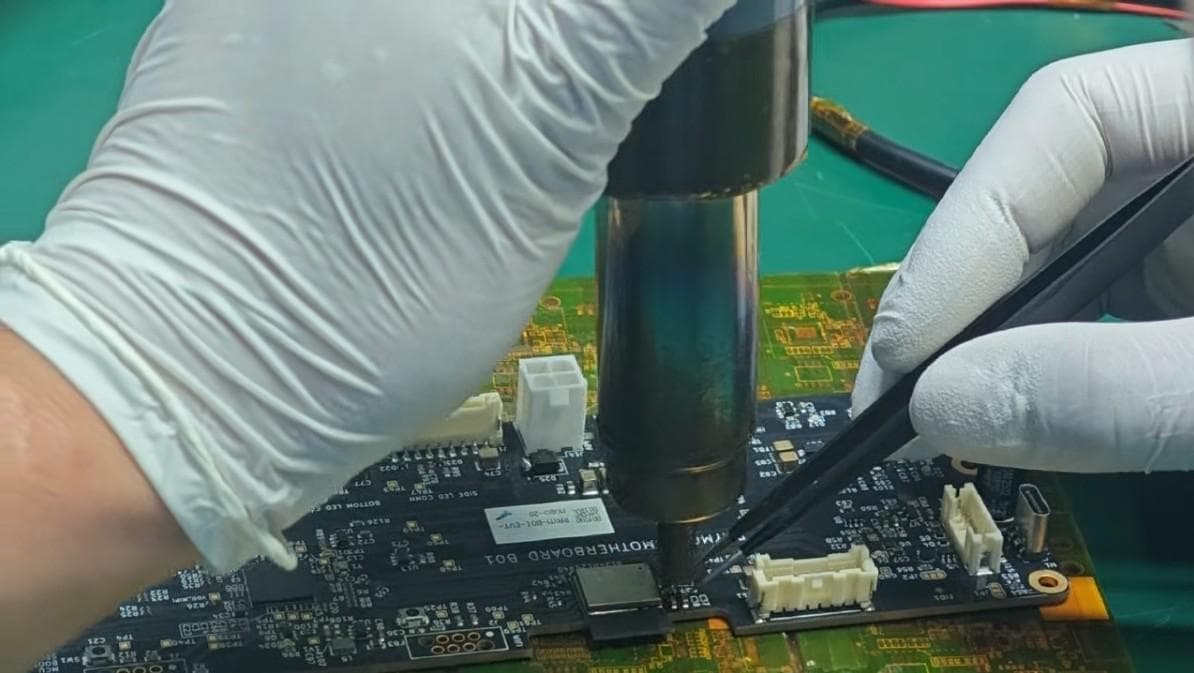

Para obtener los mejores resultados, utiliza una estación de retrabajo de sobremesa (300-350 ℃), pinzas antiestáticas, un desoldador y fundente para soldadura. Aplica fundente de soldadura a las uniones soldadas. Coloca la boquilla de aire a 2-3 cm en vertical por encima de las almohadillas y calienta las uniones de soldadura de ambos extremos de forma uniforme. Cuando la soldadura se derrita, retira con cuidado la resistencia con unas pinzas y limpia la soldadura residual de las almohadillas con un desoldador.
Si tienes previsto deshacer este procedimiento en el futuro, guarda los R39 para reutilizarlos más adelante en una bolsa antiestática. Repite el proceso para retirar el propio módulo wifi, si lo deseas.
Reinstalación de la placa base
Información general: Después de modificar la placa base, móntala en la pantalla.
Coloca la placa base en la parte posterior de la pantalla, alineando los cinco agujeros para tornillos de la placa base con los agujeros correspondientes del conjunto de la pantalla.
Enrosca un tornillo de montaje en cada uno de los cinco agujeros de la placa base. Utiliza un destornillador Phillips n.º 2 para apretar los tornillos hasta que queden ajustados.
Paso 3: Conecta y asegura los cables planos
Introduce los cables planos en los conectores de la placa base. Asegúrate de que los cables están insertados de forma uniforme. Las marcas azules deben mirar hacia arriba. Desliza las pestañas de bloqueo hacia los conectores para asegurar los cables planos.
Reinstalación de la placa base y el conjunto de la pantalla
Información general: Conecta, monta y asegura la placa base y el conjunto de la pantalla.
Paso 1: Conecta los cables de la placa base

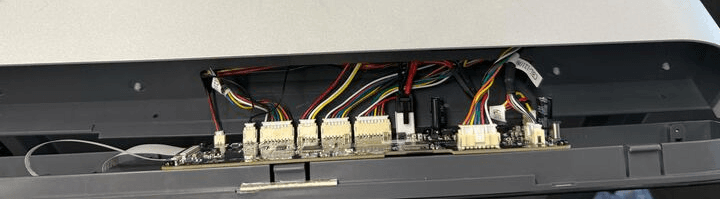

Sujeta el conjunto de la placa base y la pantalla delante de la máquina, cerca de su punto de montaje. Vuelve a conectar todos los cables a la placa base, utilizando la imagen de aquí como referencia. Cada cable solo encaja en su conector en la orientación correcta. La lengüeta de bloqueo hará clic cuando el cable esté completamente conectado.
Paso 2: Monta la placa base y el conjunto de la pantalla
Inclina ligeramente hacia arriba el conjunto de la placa base y la pantalla. Insértalo por debajo del borde frontal de la carcasa superior y, a continuación, inclina la parte inferior del conjunto hasta que encaje en su sitio. Asegúrate de que quede a ras del cuerpo de la máquina y de que los cuatro agujeros para tornillos de la parte inferior de la placa base y el conjunto de la pantalla estén alineados con los agujeros correspondientes de la Form Cure L V2.
Paso 3: Asegura la placa base y el conjunto de la pantalla
Enrosca un tornillo de montaje en cada uno de los cuatro agujeros para tornillos de la parte inferior del conjunto de la placa base y la pantalla. Utiliza una llave Allen de 2,5 mm para apretar ambos tornillos hasta que estén asegurados.
Finalización del procedimiento
Información general: Después de reinstalar la placa base y el conjunto de la pantalla, realiza las comprobaciones finales.
Paso 1: Enciende la máquina
Conecta el cable de alimentación a la máquina y a su fuente de alimentación. Enciende el interruptor de la parte posterior de la máquina.
Paso 2: Prueba el procedimiento
Prueba las distintas funciones de la Form Cure L V2 y asegúrate de que funciona con normalidad (a excepción de la conectividad wifi).
