L'unità di retroilluminazione della Form 4L contiene una serie di LED e lenti per produrre e concentrare la luce che polimerizza la resina durante il processo di stampa. Un'unità di retroilluminazione danneggiata può impedire alla stampante di funzionare correttamente.

Usa questa guida per rimuovere e sostituire l'unità di retroilluminazione su una stampante della generazione Form 4L.

Tempo stimato: 30 minuti

Panoramica: prepara la stampante e un'area di lavoro priva di polvere per sostituire l'unità di retroilluminazione.

1° passaggio: rimozione della piattaforma di stampa

Rimuovi innanzitutto la piattaforma di stampa per evitare che la resina goccioli sulla Light Processing Unit (LPU).

2° passaggio: rimozione delle cartucce di resina

Rimuovi le cartucce di resina e chiudi il tappo di sfiato per evitare che la resina goccioli dalle valvole e finisca nella stampante.

3° passaggio: rimozione e conservazione del serbatoio resina e del miscelatore

Sblocca il miscelatore e il serbatoio resina. Rimuovi il serbatoio resina e coprilo con il coperchio protettivo. Metti da parte il serbatoio su una superficie piana e pulita.

4° passaggio: preparazione dell'area di lavoro

Libera l'area di lavoro intorno alla stampante. Assicurati che sia ben ventilata e priva di polvere.

5° passaggio: pulizia della stampante

Apri il coperchio protettivo della stampante e pulisci con carta assorbente la resina che si è accumulata sopra e intorno alla LPU. Inumidiscila con alcool isopropilico, se necessario, per rimuovere completamente la resina.

6° passaggio: scollegamento della stampante

Scollega il cavo dell'alimentazione prima di continuare la manutenzione. Non effettuare la manutenzione della stampante quando è collegata alla corrente. Dopo aver scollegato la stampante, aspetta cinque minuti prima di procedere.

Panoramica: posiziona la stampante sul retro per accedere e rimuovere l'unità di retroilluminazione.

1° passaggio: rimozione dell'antenna Wi-Fi

Rimuovi l'antenna Wi-Fi dal retro della stampante e mettila da parte.

3° passaggio: rimozione delle viti dell'unità di retroilluminazione

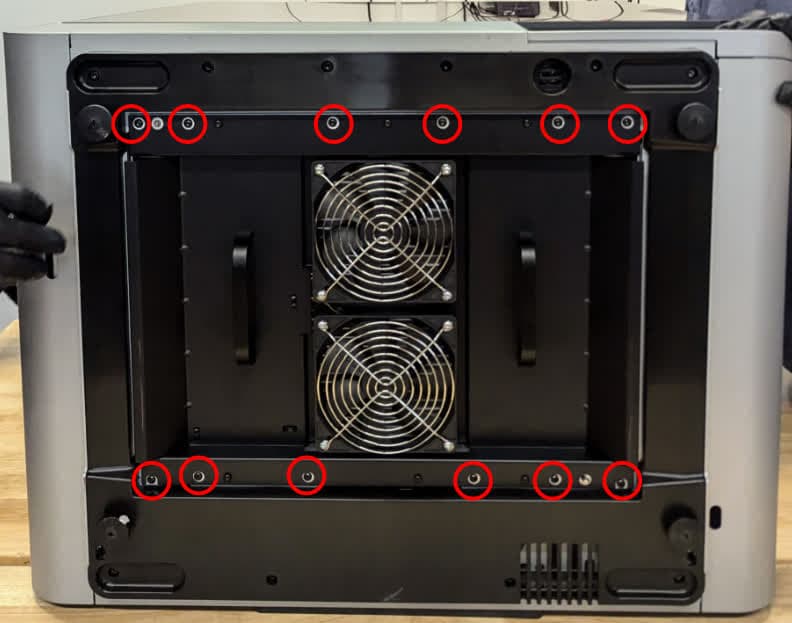

Utilizza una chiave a brugola da 3 mm per rimuovere le 12 viti che fissano l'unità di retroilluminazione al fondo della stampante. Non rimuovere le viti Torx. Mettile da parte.

4° passaggio: separazione dell'unità di retroilluminazione dalla stampante

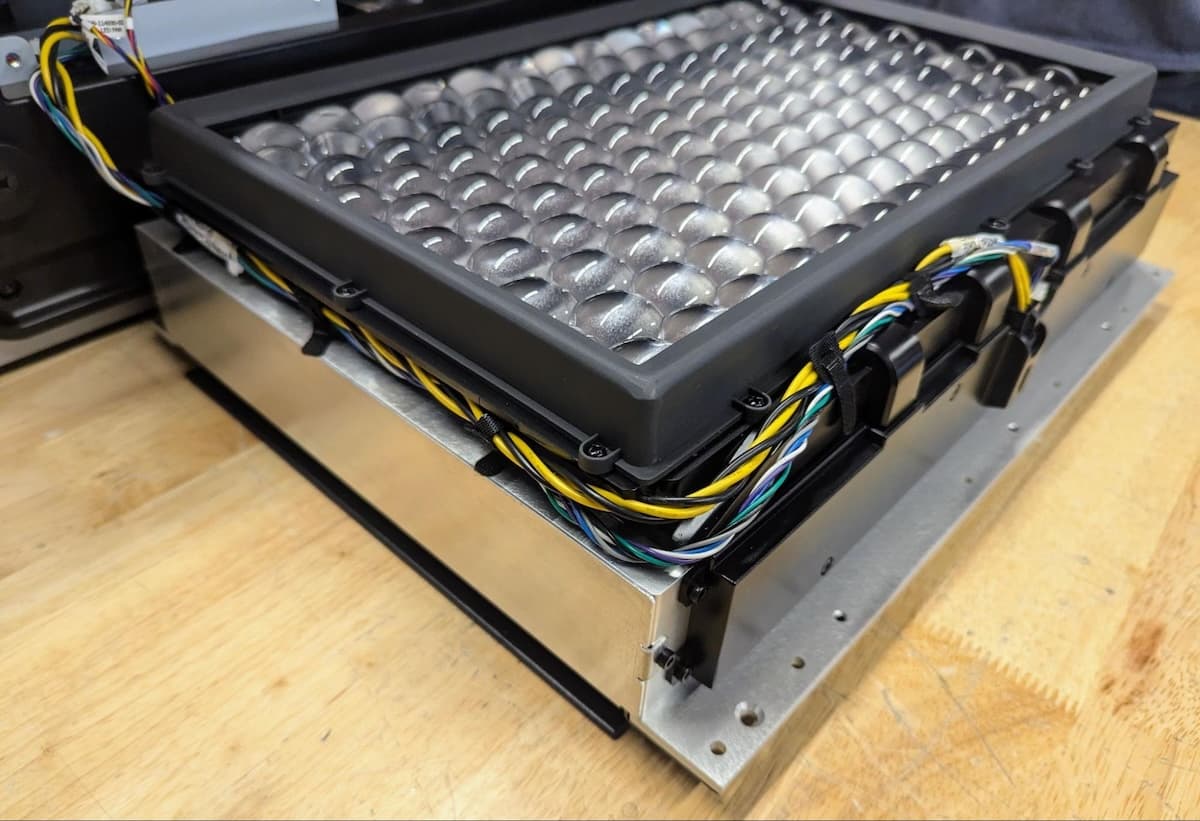

Afferra le due maniglie dell'unità di retroilluminazione. Estrai con cautela l'unità di retroilluminazione dalla stampante e ruotala fino a quando non poggia sulla superficie di lavoro.

5° passaggio: scollegamento dei cavi dell'unità di retroilluminazione

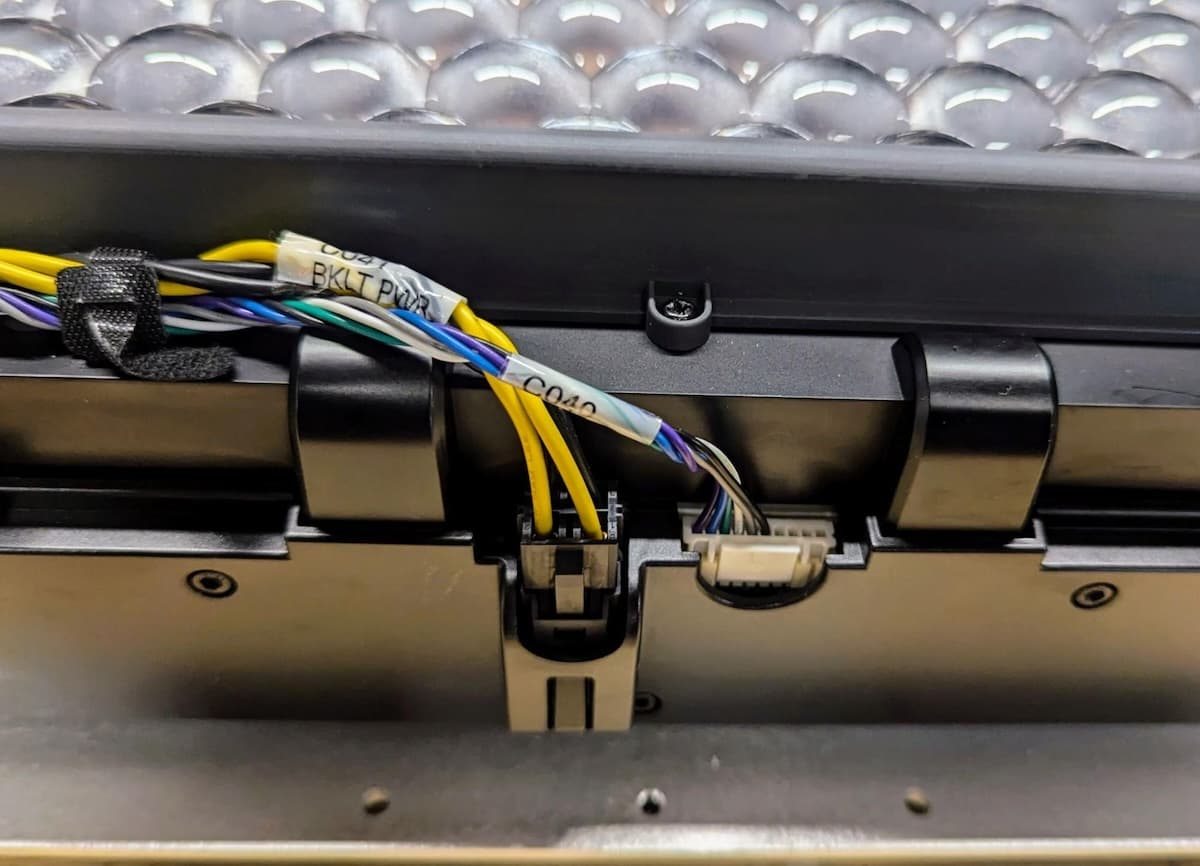

I cavi della retroilluminazione si trovano nella parte anteriore dell'unità di retroilluminazione. Premi delicatamente le linguette di plastica per scollegare i cavi dall'unità. Non tirare i singoli cavi.

6° passaggio: scollegamento dei cavi dell'unità di retroilluminazione

Apri le fascette di gestione dei cavi e rimuovi i cavi dell'unità di retroilluminazione.

7° passaggio: scollegamento dei cavi della ventola dei LED

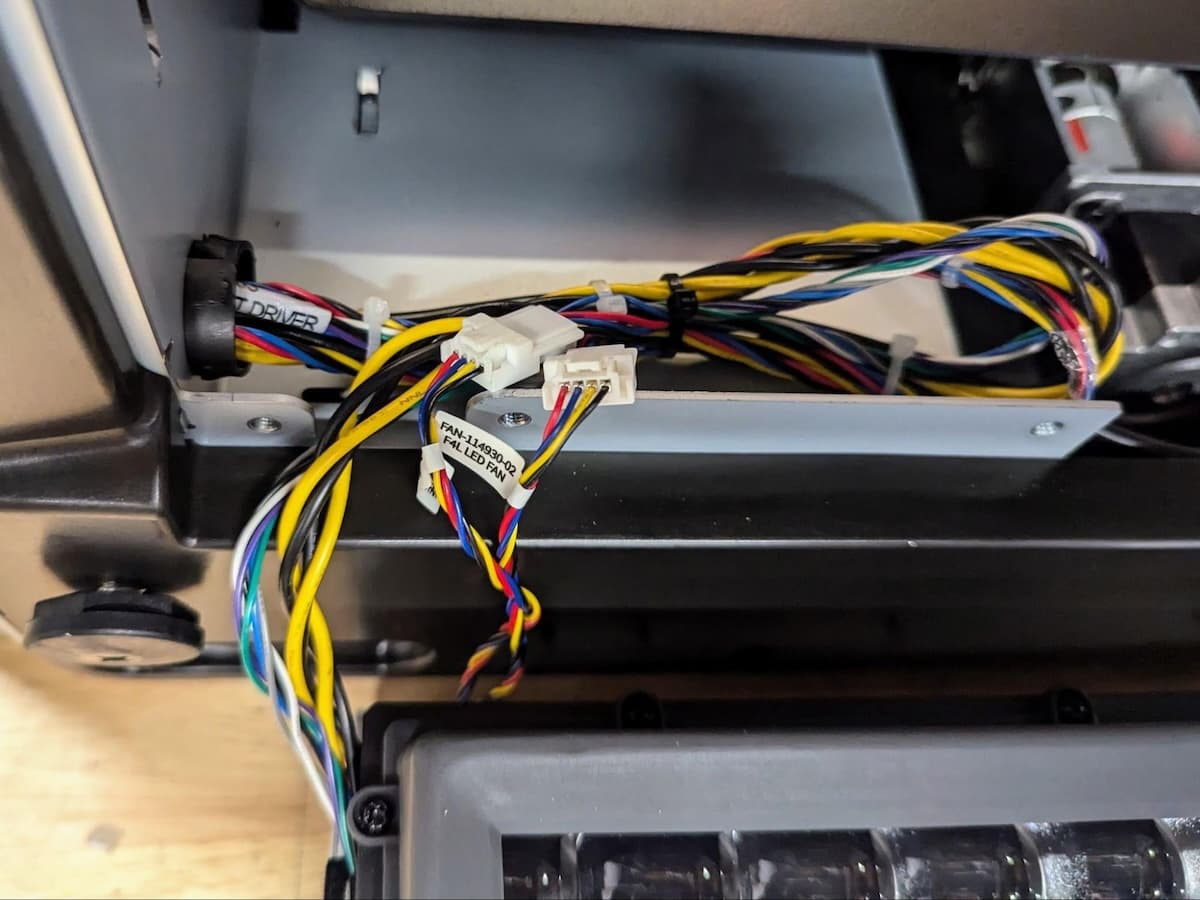

I cavi della ventola LED si trovano nella parte inferiore sinistra della cavità ottica. Schiaccia le clip di fissaggio di plastica e scollega i cavi della ventola del modulo LED dalla stampante. Non tirare i cavi.

8° passaggio: rimozione dell'unità di retroilluminazione

Una volta scollegati tutti i cavi, rimuovi l'unità di retroilluminazione dalla stampante. Mettila da parte per smaltirla come rifiuto elettronico.

Panoramica: collega e installa l'unità di retroilluminazione di ricambio.

1° passaggio: posizionamento dell'unità di retroilluminazione sostitutiva davanti alla stampante

Posiziona l'unità di retroilluminazione di ricambio nell'area di lavoro di fronte alla stampante, con la serie di lenti rivolta verso l'alto. Orienta l'unità di retroilluminazione con i connettori dei cavi della retroilluminazione verso la parte anteriore.

2° passaggio: collegamento dei cavi della ventola LED

Collega i connettori del cavo della ventola del modulo LED al cavo della ventola del modulo LED sul retro della stampante. I connettori emettono un clic udibile e percettibile al tatto quando sono fissati.

3° passaggio: collegamento dei cavi dell'unità di retroilluminazione

Collega i cavi della retroilluminazione all'unità di retroilluminazione. I connettori emettono un clic udibile e percepibile al tatto quando sono fissati.

4° passaggio: instradamento dei cavi

Instrada i cavi dell'unità di retroilluminazione lungo il bordo dell'unità di retroilluminazione e fissali con le cinghie per la gestione dei cavi.

5° passaggio: installazione dell'unità di retroilluminazione

Sollevando l'unità di retroilluminazione con le due maniglie, falla scorrere delicatamente all'interno della stampante. Allinea i perni e i fori delle viti per inserire completamente l'unità di retroilluminazione. Assicurati che l'unità di retroilluminazione sia completamente inserita.

6° passaggio: fissaggio dell'unità di retroilluminazione

Utilizza una chiave a brugola da 3 mm per stringere manualmente le 12 viti sul fondo della stampante e fissare l'unità di retroilluminazione.

7° passaggio: posizionamento della stampante

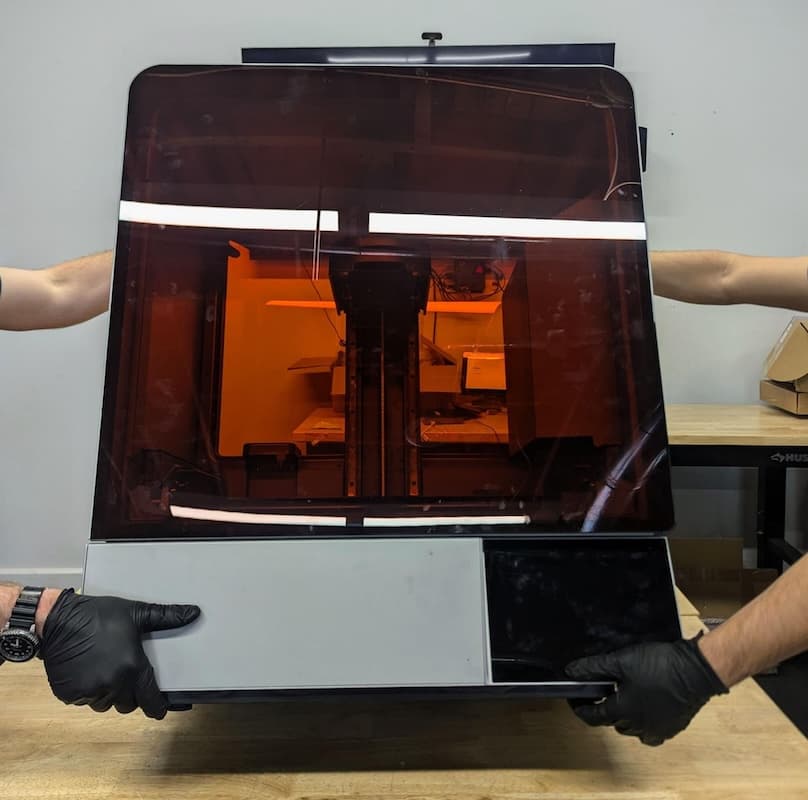

Con l'aiuto di un'altra persona, afferra la Form 4L per gli angoli inferiori anteriori e superiori posteriori. Ruota con cautela la stampante in verticale in modo che poggi sui piedini livellanti.

8° passaggio: installazione dell'antenna Wi-Fi

Reinstalla l'antenna Wi-Fi sul retro della stampante.

Panoramica: dopo aver installato la nuova unità di retroilluminazione, accendi la stampante ed esegui i controlli finali.

1° passaggio: accensione della stampante

Collega il cavo di alimentazione alla stampante e alla presa elettrica. La stampante si avvia automaticamente.

2° passaggio: esecuzione di una stampa di prova

Inserisci i materiali di consumo mancanti, carica e avvia una stampa. Esegui una stampa di prova di piccole dimensioni per assicurarti che la stampante funzioni normalmente. Contatta l'Assistenza Formlabs o il tuo rivenditore autorizzato per condividere i risultati della procedura.
