Guide de Conception

Une bonne impression commence par un modèle bien conçu et optimisé pour l'impression 3D. Nous avons créé ce guide de conception pour mettre en avant certains aspects à garder en mémoire lorsque vous imprimez en avec les imprimantes Formlabs

A noter : les recommandations ci-dessous ont été écrites en utilisant la Résine Clear Formlabs à une hauteur de couche de 100µm. De légères variations peuvent avoir lieu avec d'autres Résines Formlabs ou à d'autres hauteurs de couche.

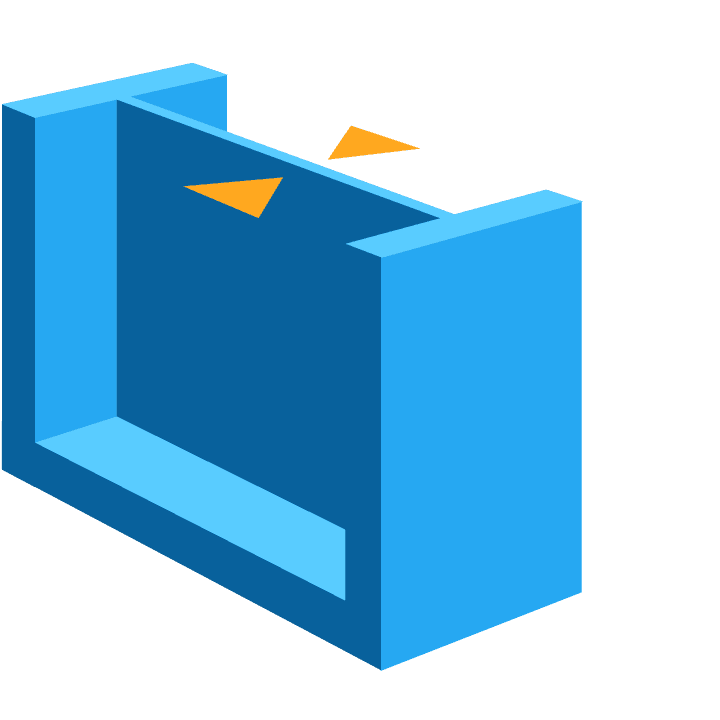

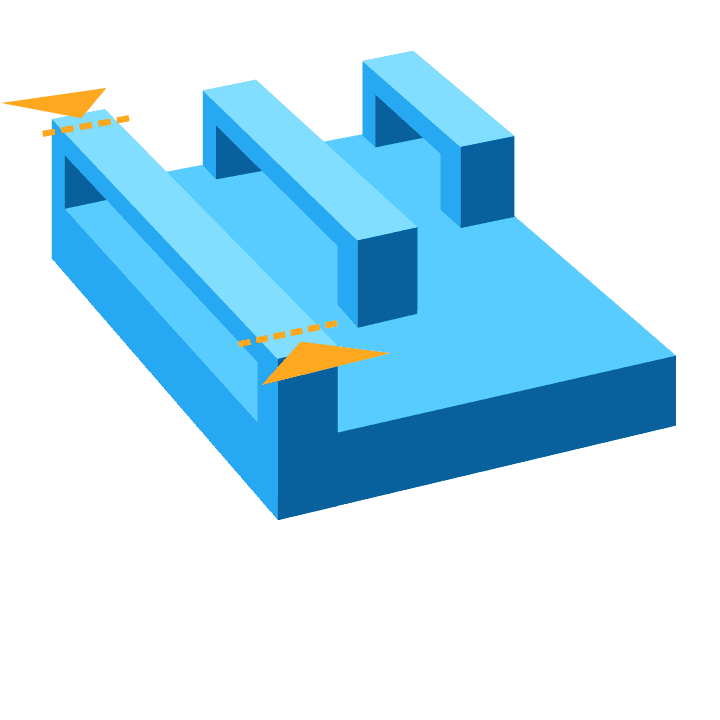

Epaisseur minimale des murs soutenus

Épaisseur recommandée : 0,4 mm

Un mur soutenu est un mur qui est connecté à d'autres murs sur un ou deux côtés. Un mur soutenu de moins de 0.4mm pourrait se déformer durant le procédé de décollement.

Remarque : Nettoyer Les Murs Fins

Il faut prendre soin lors du lavage des parois fines, car elles peuvent absorber l'IPA et se gonfler pendant le processus de nettoyage, conduisant ainsi à sa déformation. Réduire le temps d'immersion de la pièce dans d l'IPA empêchera cet effet secondaire.

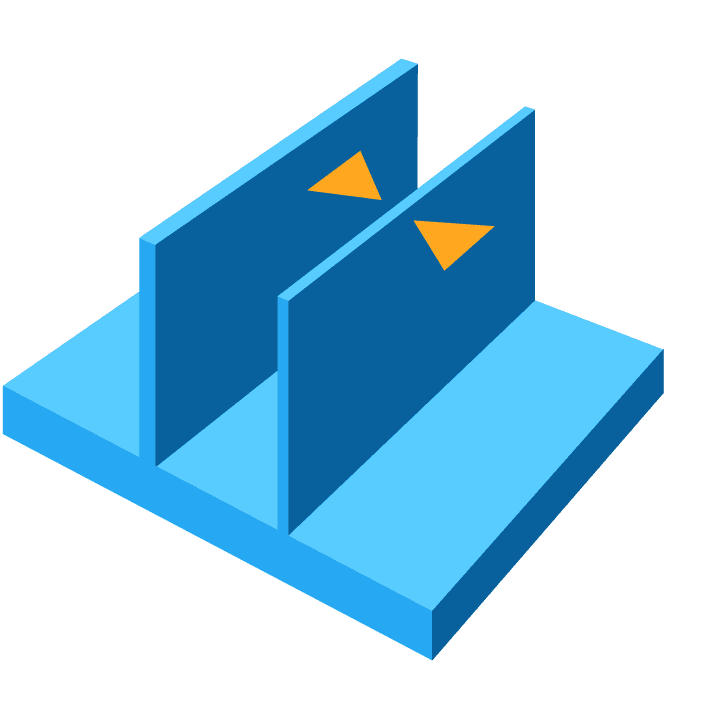

Epaisseur minimale des murs non soutenus

Épaisseur recommandée : 0,6 mm

Une paroi non soutenue est reliée à d'autres murs sur 1 ou deux de ses bords seulement. Une paroi non supportée d'épaisseur inférieure à 0,6 mm peut se déformer ou se détacher pendant l'impression.

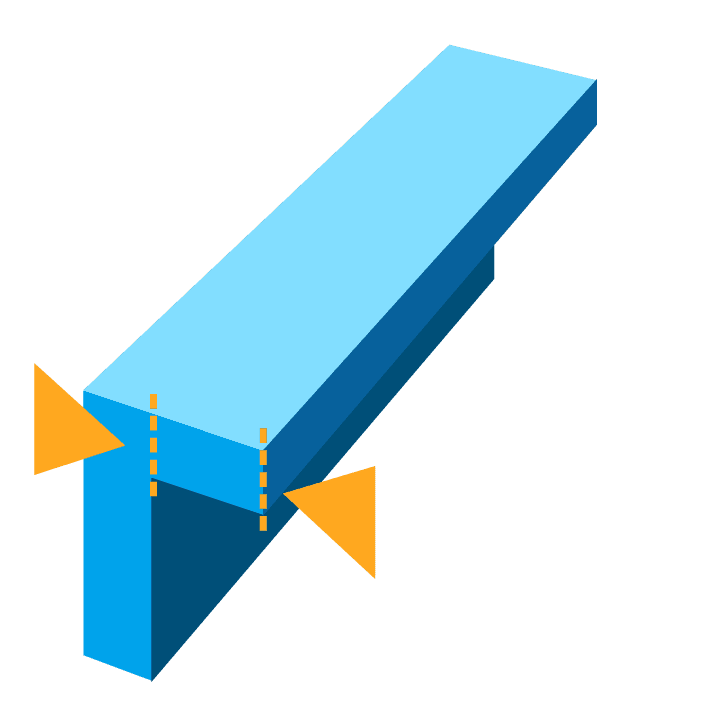

Longueur maximale d'un Porte-à-faux non supporté

Épaisseur recommandée : 1,0 mm

Une pièce en surplomb ou en porte-à-faux se réfère à une partie du modèle qui dépasse de manière parallèle à la plateforme de construction. Imprimer de tels détails sans supports est à éviter car les couches ne peuvent pas maintenir leur structure. Les Porte-à-faux horizontaux seront légèrement déformés d'au moins 1 mm, cette déformation peut augmenter considérablement avec l'augmentation de la longueur du surplomb. Vous pouvez activer la fonction “internal supports” dans PreForm pour vous assurer que les porte-à-faux sont supportées.

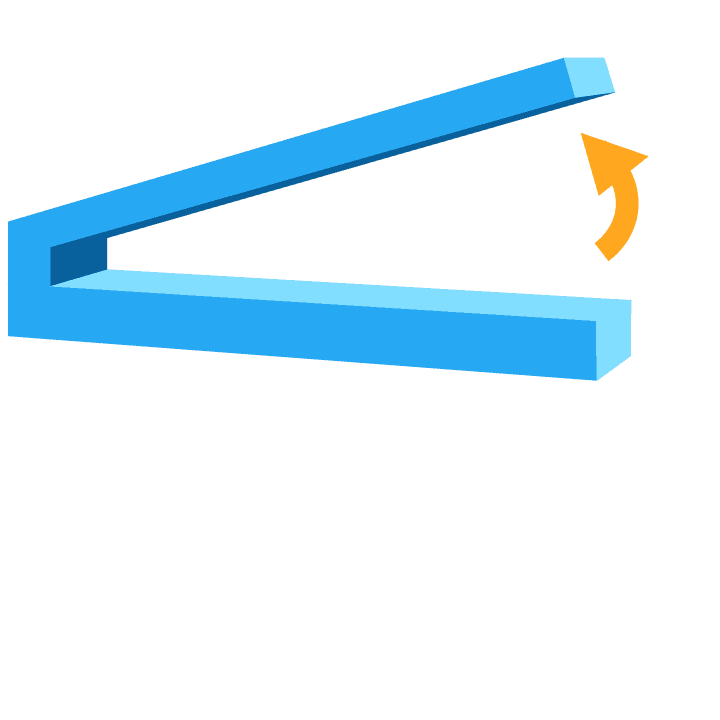

Angle minimum pour Porte-à-faux non supportés

Angle recommandé : 19°

(35 mm de longueur × 10 mm de largeur × 3 mm d'épaisseur)
L'angle de surplomb est calculé par rapport à l'horizontal. Une impression avec un angle inférieur à 19° peut provoquer le détachement du modèle pendant le processus de pelage. Faites tourner votre Modèle afin que les surfaces plates puissent être retenues par des supports si elles ne sont pas déjà autoportantes. Veuillez consulter la section “Imprimer des surfaces plates” dans notre article Orientation du modèle.



Support horizontal maximum pour un pont ou une portée

Longueur recommandée : 21 mm

(5 mm de largeur × 3 mm d'épaisseur)
Une portée est caractérisée par une distance entre deux supports intermédiaires. Imprimer des portées horizontales n'est pas conseillé, même si certaines géométries peuvent être produites avec succès. Pour une pièce de 5 mm de largeur et 3 mm d'épaisseur, des portés de plus de 21 mm sont susceptibles d'échouer. les pièces plus larges doivent être réduites afin d'éviter la rupture pendant le processus de décollement.

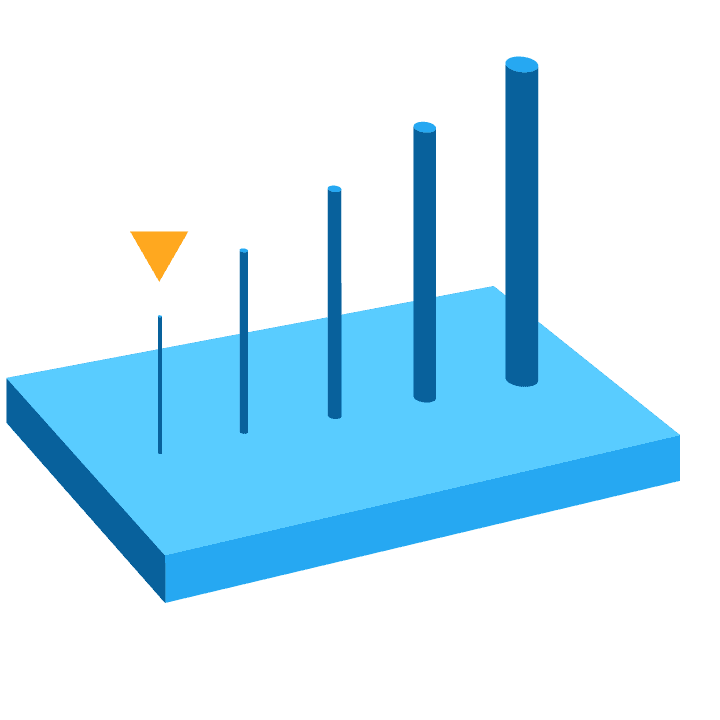

Diamètre minimum pour des cylindres verticaux

Dimensions recommandées : de 0.3 mm (7 mm de hauteur) jusqu'à 1.5 mm (30 mm de hauteur)

Un cylindre vertical est une pièce dont la longueur est supérieure à deux fois sa largeur. Le ratio est important pour réussir l'impression; à 0,3 mm d'épaisseur, vous pouvez imprimer jusqu'à 7 mm de hauteur sans aucune déformation. Un bâtonnet à 1,5 mm peut atteindre jusqu'à 30 mm de hauteur sans problèmes.

Remarque : Laver Les Petits Fils, Bâtonnets Et Autres Câbles

De manière similaire au lavage des parois minces, faites attention lors du lavage de ne pas endommager les pièces ou les laisser trop longtemps dans l'IPA. Veuillez réduire le temps du bain dans l'IPA afin de limiter cet effet secondaire.

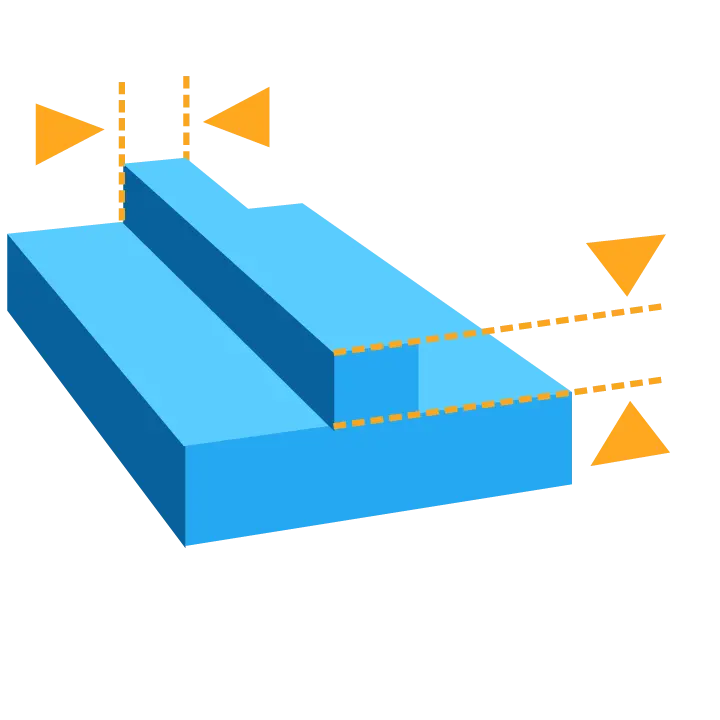

Epaisseur minimale d'un détail en relief

Épaisseur recommandée : 0,1 mm

Les détails en relief sont des parties peu élevées sur votre modèle. Les détails inférieurs à 0,1 mm d'épaisseur et de hauteur peuvent ne pas être visibles à l'impression.

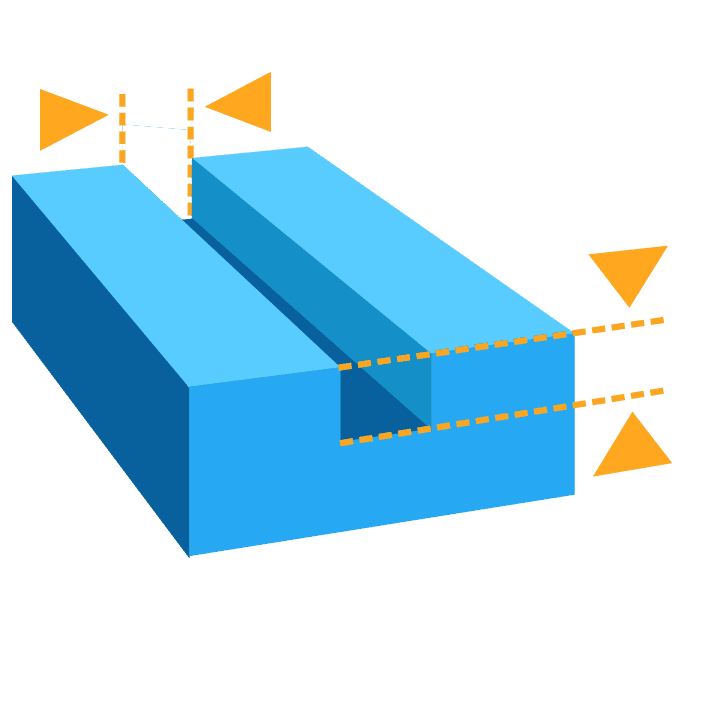

Engravure minimum d'un détail

Épaisseur recommandée : 0,4 mm

Les parties engravées sont imprimées en profondeur sur votre modèle. Les détails d'une profondeur et largeur inférieure à 0,4 mm ne pourraient pas être visibles. En effet, il y a un risque que ces parties polymérisent avec le reste du modèle lors de l'impression.

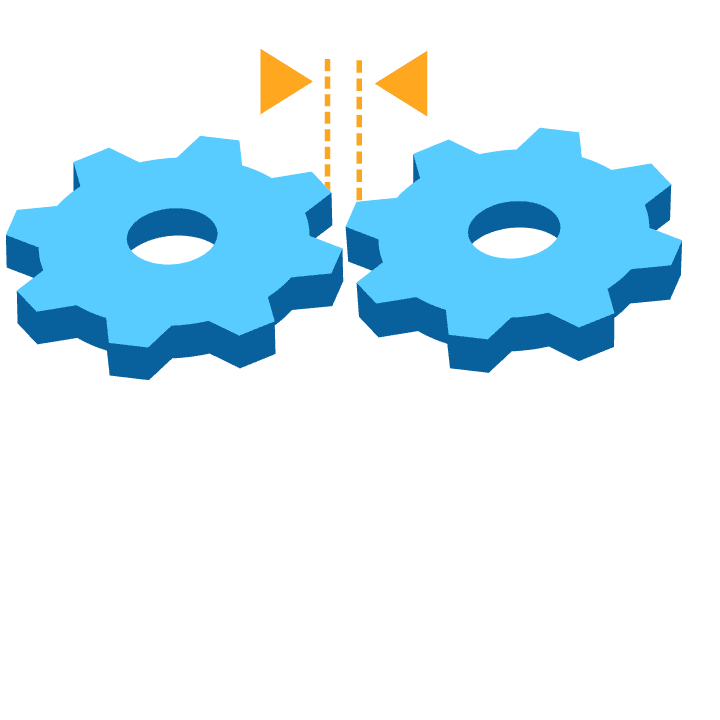

Espacement minimum

Distance recommandée : 0,5 mm

L'espacement minimum est la distance nécessaire entre deux pièces d'un modèle en mouvement (par exemple, la distance entre des engrenages ou des articulations). Un espacement de moins de 0,5 mm peut provoquer la fusion des pièces.

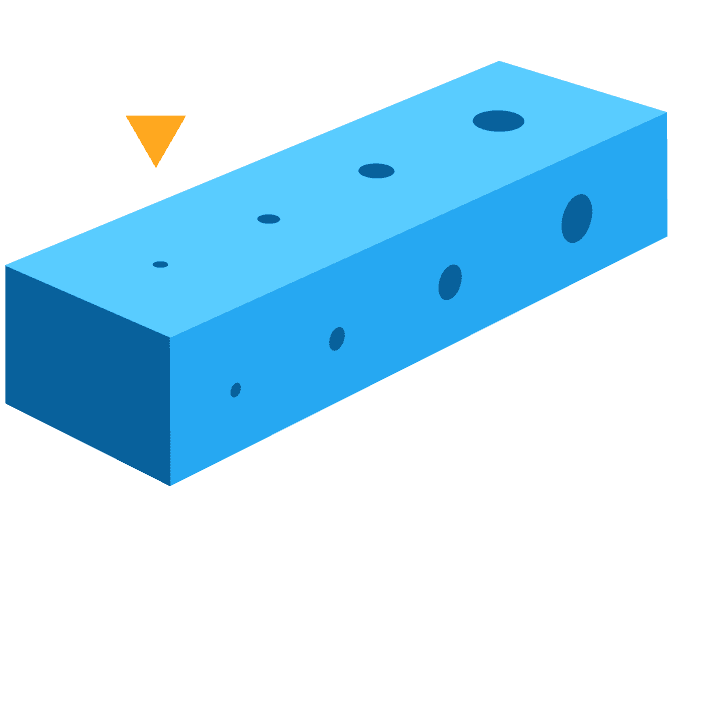

Diamètre minimum d'un trou

Distance recommandée : 0,5 mm

Les trous de diamètre inférieur à 0,5 mm dans les directions d'axes x, y et z peuvent se refermer pendant l'impression.

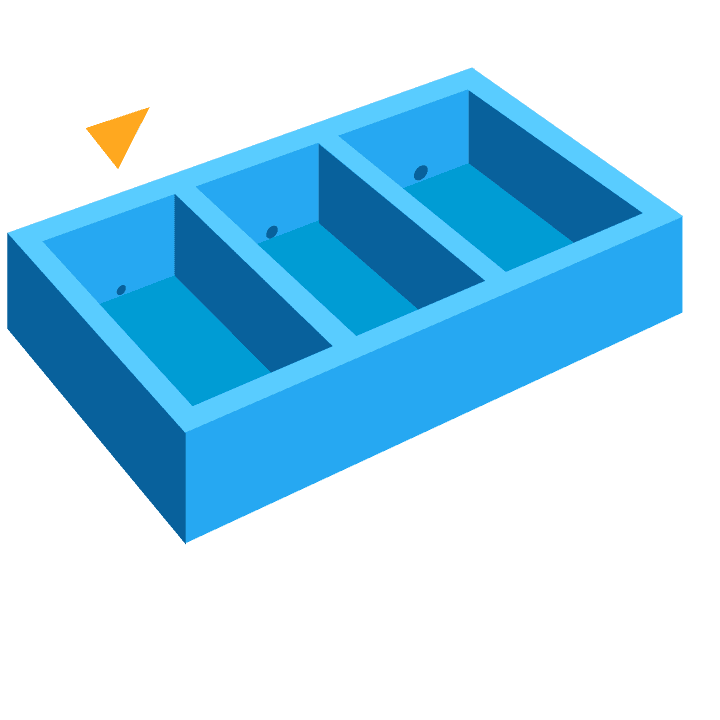

Diamètre minimum pour un trou de drainage

Diamètre recommandé : 3.5 mm

Dans un modèle contenant une cavité entièrement close (comme une sphère creuse ou un cylindre creux imprimés directement sur la plateforme de construction), les trous de drainage sont fortement recommandés pour permettre à la résine de s'évacuer. Sans trou de drainage de diamètre minimum de 3,5 mm, la résine peut être piégée á l'intérieur du modèle provoquant ainsi son explosion.
