Optimisez vos outils de fabrication grâce à l'outillage rapide imprimé en 3D

Accélérez le développement de produits, réalisez des itérations rapides et mettez de meilleurs produits sur le marché en intégrant l'outillage rapide imprimé en 3D dans votre processus de développement. L'outillage rapide vous permet de valider votre conception et votre choix des matériaux avant de passer à la production en série. Il permet également de produire des pièces personnalisées ou des séries limitées de pièces finales à moindre coût.

Outillage rapide pour la production de petites séries avec des procédés de fabrication traditionnels

Combinez l'outillage rapide imprimé en 3D avec les processus de fabrication traditionnels pour produire des quantités limitées de pièces en plastique, en silicone, en caoutchouc, en composites ou en métal grâce à un processus d'outillage flexible, agile, évolutif et rentable.

Les outils imprimés en 3D peuvent permettre la fabrication de petites séries de pièces dans divers matériaux, tels que :

Plastics

Plastiques

Produisez des pièces en thermoplastiques de manière rentable en interne

Si la plupart des procédés de fabrication avec des plastiques requièrent des machines industrielles coûteuses, des locaux dédiés et des opérateurs qualifiés, les outils imprimés en 3D permettent aux entreprises de fabriquer facilement des prototypes rapides et des pièces finales avec des thermoplastiques courants en interne.

Utilisez des moules ou des modèles imprimés en 3D pour produire des pièces en plastiques à l'aide des procédés de fabrication suivants :

Moulage par injection
Modèles de thermoformage
Moulage par compression
Surmoulage et moulage par insertion
Moulage par soufflage
Coulage

Ressources :

Vue d'ensemble : le moulage par injectionLivre blanc : le moulage par injection rapide en petites séries avec des moules imprimés en 3DWebinaire : des pièces moulées par injection en moins de 24 heures ? Le b.a.-ba du moulage par injection en petite sérieVue d'ensemble : le thermoformageLivre blanc : le thermoformage rapide de petites séries avec des moules imprimés en 3DWebinaire : le thermoformage rapide avec des moules imprimés en 3D : un guide pratiqueLivre blanc : Moulage par étirage-soufflage rapide de petites séries avec des moules imprimés en 3DWebinaire : Réduisez les coûts et les délais pour les tests d'emballages moulés par soufflageLivre blanc : guide des procédés de fabrication avec des plastiques

Silicones & Rubbers

Silicones et caoutchoucs

Produisez rapidement des pièces complexes en silicone

La production en petite série de pièces souples ou flexibles peut être difficile, lente et coûteuse. De nombreux professionnels impriment en 3D des outils rapides pour mouler ou couler des pièces en silicone. Les imprimantes 3D de bureau offrent de nombreux avantages, parmi lesquels une grande souplesse de conception grâce aux logiciels CAO, une grande précision, une facilité à modifier les prototypes, et des délais d’exécution courts.

Utilisez des moules ou des modèles imprimés en 3D pour produire des pièces en silicone et en caoutchouc à l'aide des procédés de fabrication suivants :

Moulage par injection
Coulage
Moulage par compression
Surmoulage et moulage par insertion

Ressources :

Vue d'ensemble : la production de pièces en silicone et en caoutchoucLivre blanc : production de pièces en silicone avec des outils imprimés en 3DWebinaire : comment produire des pièces en silicone avec des outils imprimés en 3DWebinaire : comment concevoir et imprimer en 3D des moules pour le moulage de pièces en siliconeWebinaire : accélérer la mise sur le marché : comment créer des pièces en silicone avec des moules imprimés en 3DWebinaire : métal, céramique et silicone : utilisation de moules imprimés en 3D dans des processus de travail hybrides avancésLivre blanc : l’impression 3D d’embouts auriculaires en silicones sur mesure

Composites

Composites

Produisez des pièces composites très détaillées en interne

La fabrication de pièces en matériaux composites tels que la fibre de carbone est un processus qui requiert beaucoup d'expertise et de main-d'œuvre, qu'il s'agisse d'une seule ou de plusieurs pièces. L'impression 3D offre une solution peu coûteuse pour produire rapidement des moules et des modèles. L’impression 3D par stéréolithographie (SLA) crée des pièces dont la finition de surface est extrêmement lisse, ce qui est essentiel pour des outils en composites. Les matériaux rigides et résistants à la température sont capables de supporter la chaleur et la pression d'un autoclave et peuvent être utilisés pour créer un moule destiné à la stratification de préimprégné.

Utilisez des moules imprimés en 3D pour produire des pièces composites à l'aide des procédés de fabrication suivants :

Modèles de thermoformage
Moulage par compression
Formage

Ressources :

Livre blanc : La fabrication de pièces en fibre de carbone avec des moules imprimés en 3DWebinaire : Comment imprimer en 3D des moules et des modèles pour la fabrication de pièces en matériaux composites ?

Metals

Métaux

Produisez des pièces métalliques avec une conception innovante

Si les imprimantes 3D sont principalement considérées comme des outils permettant de créer des pièces en plastique, leur haute précision et leur vaste gamme de matériaux les rendent bien adaptées aux flux de fonderie et offrent également des propriétés intéressantes pour le formage de tôle. Utilisez l’impression 3D pour produire des pièces métalliques à moindre coût, avec une plus grande liberté de conception et des délais plus courts que les méthodes traditionnelles.

Utilisez des moules, des modèles ou des matrices imprimés en 3D pour produire des pièces en métal à l'aide des procédés de fabrication suivants :

Coulage
Formage de tôle

Ressources :

Livre blanc : fabrication de pièces métalliques avec l’impression 3DLivre blanc : introduction au coulage pour les bijoux imprimés en 3DLivre blanc : moulage de caoutchouc vulcanisé avec des masters imprimés en 3DLivre blanc : comment réaliser rapidement l’outillage pour le formage de tôles avec des matrices imprimées en 3DWebinaire : formage de tôle : produire rapidement des outils en interne grâce à l'impression 3DWebinaire : métal, céramique et silicone : utilisation de moules imprimés en 3D dans des processus de travail hybrides avancés

Outillage rapide pour le moulage par injection, le thermoformage, le moulage par compression, et bien plus.

Les outils imprimés en 3D peuvent produire des petites séries avec des procédés de fabrication traditionnels tels que :

Production de petites séries rapide et rentable

Que vous souhaitiez concevoir des prototypes fonctionnels avec des matériaux d'utilisation finale, fabriquer des pièces lors d'une production expérimentale ou réaliser des pièces finales, l'impression 3D est un moyen rentable et rapide de produire des pièces en quantité restreinte.

produits de Lush Cosmetics fabriqués à partir de moules imprimés en 3D
Étude de cas : Prototypes fonctionnels

Comment Lush Cosmetics concrétise ses idées en moins de 24 heures

Découvrez comment Lush Cosmetics utilise son parc d'imprimantes 3D Formlabs pour créer des modèles de moules de formage sous vide destinés à la conception de nouveaux cosmétiques.

Pièces de Braskem fabriquées à partir de moules imprimés en 3D
Étude de cas : pièces d'utilisation finale

Comment Braskem a utilisé l’impression 3D pour fabriquer des moules à injection pour des pièces finales

Braskem, l’un des leaders mondiaux de la pétrochimie, raconte sa première expérience du moulage par injection avec une pièce imprimée en 3D.

De la conception à la production de pièces en 24 heures

Vous ne devrez plus jamais attendre des semaines pour recevoir des outils d'un fournisseur de services.L’écosystème complet et simple de Formlabs peut s’intégrer aisément dans toute une série de processus de fabrication traditionnels. Économisez du temps et de l'argent sur vos projets de petites séries en tirant parti des avantages des moules et des modèles imprimés en 3D pour produire rapidement et à moindre coût des centaines voire des milliers de pièces en plastique et en métal.

Conception
Étape 1

Conception

Concevez votre moule ou votre modèle sur un logiciel CAO.
Impression 3D
Étape 2

Impression 3D

Choisissez la résine adéquate dans notre vaste gamme de matériaux et imprimez la pièce sur une imprimante 3D SLA de Formlabs.
Imprimez
Étape 3

Imprimez

Insérez l'outil rapide imprimé en 3D dans votre machine ou utilisez le modèle dans votre flux de travail et exécutez le processus de production.
Post-traitement
Étape 4

Post-traitement

Retirez la pièce et appliquez un post-traitement si nécessaire.

Gagnez du temps et de l'argent

Si le coût initial de l'installation d'une imprimante peut sembler intimidant, il peut être amorti en seulement quelques semaines ou mois si vous le comparez à ce que vous dépenseriez en sous-traitance ou en utilisant une autre méthode de production.

MouleImpression 3D en interneSous-traitance
Durée< 1 jour1 – 8 semaines
Coût1 $ – 100 $100 $ – 15 000 $

Curieux de savoir combien vous pouvez économiser ? Essayez notre outil de retour sur investissement interactif pour calculer le coût par pièce et le délai de réalisation par impression 3D sur les imprimantes 3D Formlabs.

Calculez vos gains de temps et d’argent
comparaison : coûts de l'outillage rapide avec l'impression 3Den interne ou en externe

Outils pour se lancer dans l'impression 3D d'outillage rapide

L'écosystème d'imprimantes 3D accessibles et de matériaux haute performance Formlabs permet la fabrication de moules et de modèles solides, lisses et ultra-détaillés, capables de produire des centaines voire des milliers de pièces.

Outils pour l'outillage rapide



Form 4

Imprimante 3D SLA haute performance

La Form 4 produit des moules et des modèles présentant une finition de surface de haute qualité et des détails fins, ce qui garantit des pièces fidèles au modèle nécessitant un minimum de post-traitement.

Utilisez la Form 4 à différentes étapes de votre processus de développement de produits pour un retour sur investissement plus rapide. Des pièces de prototype imprimées en 3D à la production de moules pour fabriquer ces mêmes pièces en petites séries, l’écosystème Formlabs est facile à intégrer à n’importe quel processus de développement de produits.

Form 4
Un homme utilise une imprimante 3D de bureau Form 4

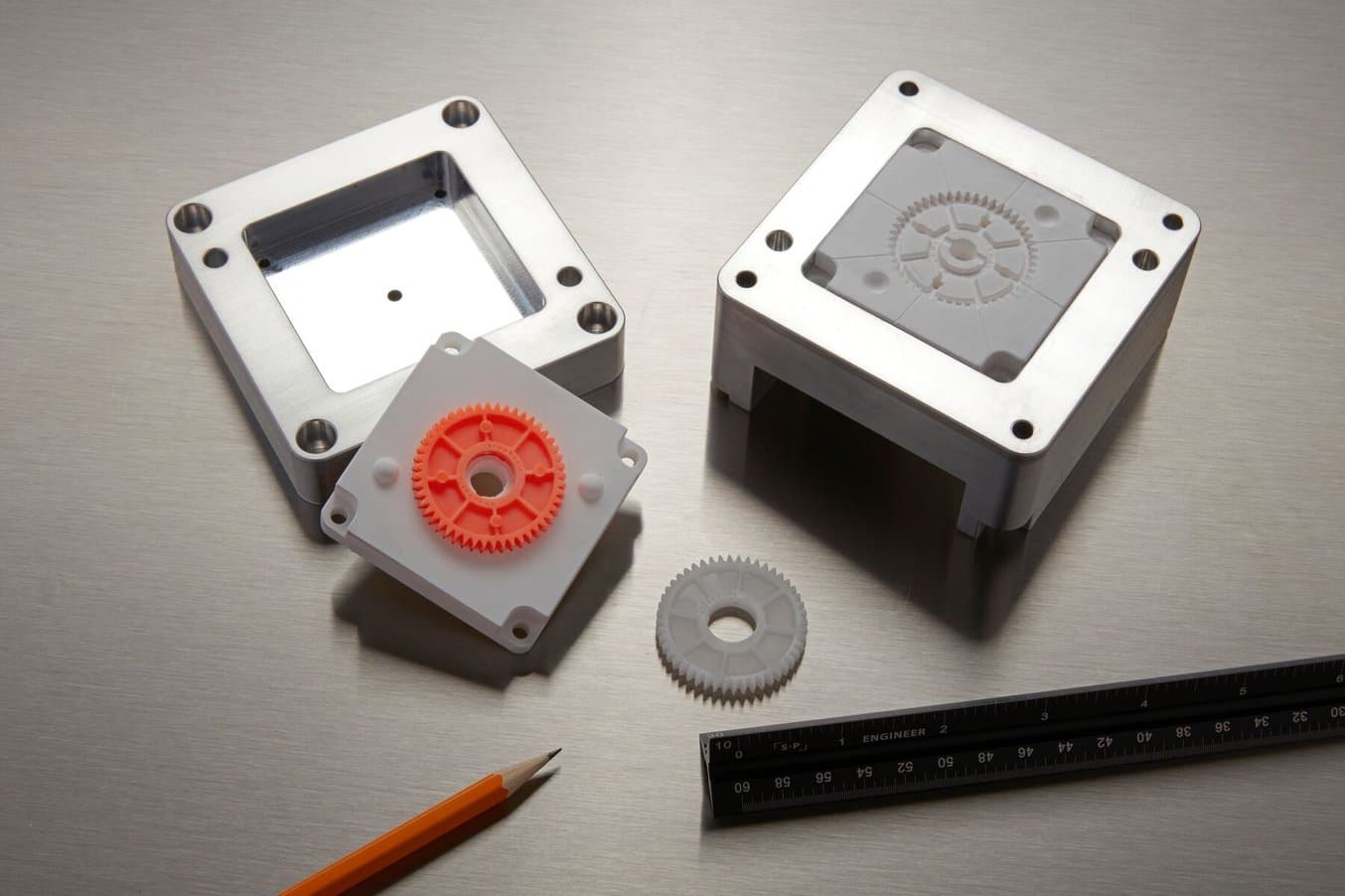

moulage par injection et impression 3d
Échantillon imprimé en 3D
Commander un échantillon gratuit

Ressources complémentaires sur l'outillage rapide

Consultez d'autres ressources pour vous aider à combiner l'outillage rapide imprimé en 3D avec les processus de fabrication traditionnels.

Démarrer l’impression 3D de moules à injection
