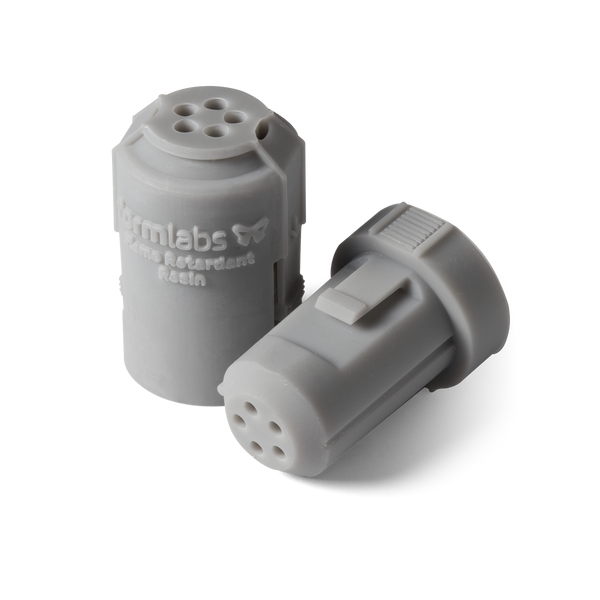

Heater holders printed in Flame Retardant Resin

Pourquoi choisir Flame Retardant Resin

Accélérez les délais de commercialisation et oubliez les contraintes de conception et les coûts en équipement requis par les techniques de fabrication traditionnelles en imprimant des pièces isotropes et très détaillées (résolution XY : 25 μm) n'importe quand et dans n'importe quelle quantité (de 1 à 1000 pièces).


Certifié ignifugé

Produisez des pièces 3D certifiées ignifugées et conforme aux normes UL 94 V-0 et FAR qui répondent aux exigences de certification nécessaires pour résister aux environnements dangereux.


Résistant à la chaleur et au fluage

Les pièces fonctionneront à long terme dans des environnements intérieurs et industriels avec des températures élevées ou des sources d'inflammation.


L'aspect et la sensation de pièces moulées par injection

Fabriquez des pièces en plastique avec une finition de surface exceptionnelle, bien supérieure à celles créées avec d'autres méthodes de fabrication telles que l'impression 3D FDM.


Des pièces rigides et fonctionnelles

Produisez des pièces rigides et fonctionnelles avec un module de 2,9 GPa qui peuvent supporter des opérations de post-fabrication telles que le taraudage, l'ébarbage et le perçage.

Applications

Flame Retardant Resin est une solution économique et rapide pour la fabrication de pièces auto-extinguibles.

Flame Retardant Resin est idéale pour :

Pièces intérieures d'avions, d'automobiles et de trains présentant une excellente finition de surface
Composants internes et de protection pour des appareils électroniques grand public ou médicaux
Gabarits, fixations et pièces de rechange sur mesure pour les environnements industriels avec des températures élevées ou des sources d'inflammation

Propriétés du matériau

Post-polymérisation à 70 ºC pendant 60 minutes

Température de fléchissement sous charge à 0,45 MPa

94ºC

Température de fléchissement sous charge à 1,8 MPa

71ºC

Module de traction

2.9 GPa

Résistance à la rupture par traction

38.5 MPa

Allongement à la rupture

9.4%

Résistance au choc Izod

22.1 J/m

Post-polymérisation à 80 ºC pendant 120 minutes

Température de fléchissement sous charge à 0,45 MPa

111ºC

Température de fléchissement sous charge à 1,8 MPa

83ºC

Module de traction

3.1 GPa

Résistance à la rupture par traction

41.2 MPa

Allongement à la rupture

7.1%

Résistance au choc Izod

22.4 J/m

Post-traitement

Paramètres de la Form Wash

DURÉE

10 min IPA or 15 min TPM

REMARQUES

En cas de lavage avec du TPM, effectuez un rinçage rapide à l'eau afin de vous assurer que tout le TPM est enlevé.

Paramètres de la Form Cure

DURÉE

60 min



TEMPÉRATURE

70 °C

REMARQUES

Il existe deux méthodes de post-polymérisation pour Flame Retardant Resin. Consultez la fiche technique pour savoir comment les différentes options de post-polymérisation affectent les propriétés mécaniques et choisir celle qui correspond le mieux à l’application souhaitée. Pour atteindre la température de fléchissement sous charge la plus élevée (111 °C à 0,45 MPa), post-polymérisez vos pièces dans la Form Cure pendant 120 min à 80 °C. Pour les applications ne nécessitant pas de résistance maximale à la chaleur mais une plus grande ténacité, post-polymérisez les pièces dans la Form Cure pendant 60 min à 70 °C.
