Parti stampate in 3D con la Tough 1500 Resin

Perché scegliere la Tough 1500 Resin V2?

Materiale robusto, resiliente e duttile con una tenacità paragonabile a quella del polipropilene.


Tenacità straordinaria

Lavoro di frattura 10 volte più alto, così che le parti funzionino sempre quando forate, maschiate o crepate. Resistenza agli urti (test Gardner) tre volte superiore per pareti sottili che non si frantumano.


Duttilità e resilienza per parti conformi a lunga durata

Allungamento a rottura straordinario (155%) e altissima resistenza al test di flessione Ross (8000 cicli) per elementi come accoppiamenti a scatto e meccanismi conformi.


Stabilità ambientale elevata per applicazioni impegnative

Migliore resistenza ad alte temperature e raggi UV (temperatura di distorsione termica di 66 °C e allungamento a rottura di -30,4%* dopo 400 ore di invecchiamento accelerato) rispetto a qualsiasi altro materiale SLA ad alta conformità (allungamento a rottura >100%).

*Secondo standard di invecchiamento in ambienti chiusi ASTM D4459.


Parti tenaci che non si deformano nel tempo

Resistenza allo scorrimento pari a quella del polipropilene, con deformazione inferiore al 3% sotto un carico di 7 MPa dopo 2 settimane.

Applicazioni

La Tough 1500 Resin V2 è ideale per realizzare prototipi resilienti o simulare la tenacità del polipropilene.

Puoi usare la Tough 1500 Resin V2 per:

Prototipi che richiedono tenacità, conformità e resistenza del polipropilene.

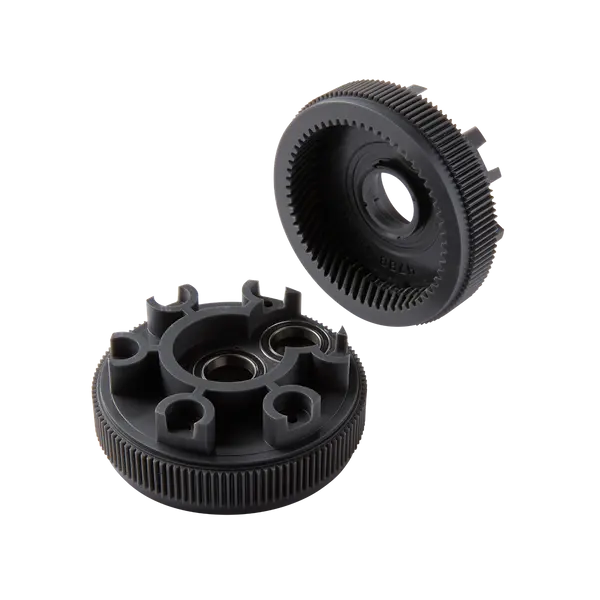

Alloggiamenti tenaci e robusti con elementi funzionali quali viti autofilettanti, estrusioni e accoppiamenti a scatto.
Dime e fissaggi resistenti agli impatti, in grado di resistere a uso prolungato nello stabilimento di produzione.
Parti che richiedono una combinazione di rigidità e duttilità per creare meccanismi conformi come chiusure, elementi flessibili e smorzatori.

Proprietà del materiale*

Tough 1500 Resin V2

Carico di rottura a trazione

34 MPa

Modulo di elasticità

1460 MPa

Allungamento a rottura

155%

Resistenza all'urto Izod con intaglio

42 J/m

Resistenza all'urto Izod senza intaglio

910 J/m

Lavoro di frattura

1011 J/m2

Resistenza agli urti (test Gardner) (1/16”)

11,1 J

Temperatura di distorsione termica a 0,45 MPa

66 °C

*Le proprietà del materiale potrebbero variare in base alla geometria della parte, all'orientamento di stampa, alle impostazioni di stampa e alla temperatura. Dati ottenuti da parti stampate con la Form 4 a 100 μm, con le impostazioni per la Tough 1500 Resin V2 e sottoposte a polimerizzazione post-stampa nella Form Cure (seconda generazione) per 12 minuti a 70 °C.

Post-elaborazione

Form Wash (seconda generazione)
1° PASSAGGIO
Form Cure (seconda generazione)
2° PASSAGGIO
Form Cure (prima generazione)
2° PASSAGGIO
Durata: 10 minutiDurata: 12 minuti
Temperatura: 70 °C
Durata: 60 minuti
Temperatura: 70 °C
