Bei den Druckern der Generation Form 4L strahlt die Beleuchtungseinheit des Druckers durch eine Komponente hindurch, die Light Processing Unit 4L (LPU 4L), um zu drucken. Die LPU 4L enthält ein LCD-Display, Heizelemente und Sensoren, die einen wichtigen Teil des optischen Systems des Form 4L bilden. Die LPU ist am Form 4L montiert und sitzt unter dem Harztank. Eine defekte LPU kann dazu führen, dass der Drucker nicht mehr richtig druckt.

Verwenden Sie diesen Leitfaden, um die Light Processing Unit 4L (LPU 4L) zu ersetzen.

Geschätzte Zeit: 15–30 Minuten

Überblick: Bereiten Sie den Drucker und einen staubfreien Arbeitsbereich für den Austausch der LPU vor.

Schritt 1: Konstruktionsplattform entfernen

Entfernen Sie zuerst die Konstruktionsplattform, um zu vermeiden, dass Harz auf die Light Processing Unit (LPU) tropft.

Schritt 2: Die Harzkartuschen entfernen

Entfernen Sie die Harzkartuschen und schließen Sie die Entlüftungskappen, damit kein Harz von den Beißventilen in den Drucker tropft.

Schritt 3: Harztank und Mischer entfernen und aufbewahren

Entriegeln Sie den Mischer und den Harztank. Nehmen Sie den Harztank heraus und verschließen Sie ihn mit seinem Deckel. Stellen Sie den Tank auf einer sauberen, ebenen Fläche ab.

Schritt 4: Arbeitsbereich vorbereiten

Räumen Sie einen Arbeitsbereich um Ihren Drucker frei. Vergewissern Sie sich, dass der Arbeitsbereich gut belüftet und frei von Staub ist.

Schritt 5: Drucker reinigen

Öffnen Sie die Druckerabdeckung und säubern Sie die LPU mit Küchenpapier von Harzansammlungen. Feuchten Sie das Küchenpapier bei Bedarf mit Isopropylalkohol an, um das Harz vollständig zu entfernen.

Schritt 6: Drucker vom Stromnetz trennen

Trennen Sie das Netzkabel, bevor Sie mit der Wartung fortfahren. Führen Sie niemals Wartungsmaßnahmen am Drucker durch, solange er mit der Stromversorgung verbunden ist. Warten Sie weitere fünf Minuten, nachdem Sie den Drucker von der Stromversorgung getrennt haben.

Überblick: Die Gehäuseschrauben lösen und die LPU entfernen

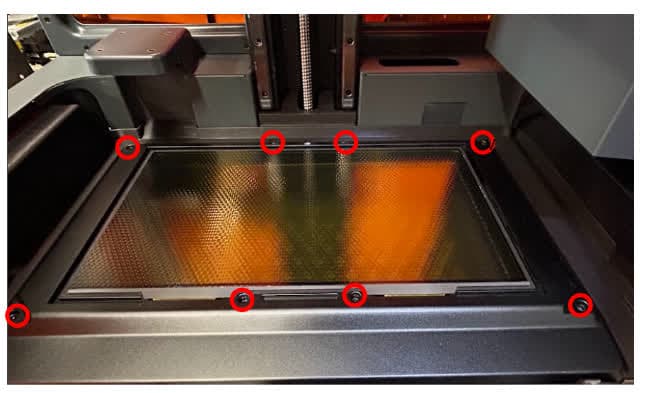

1 : DIE SCHRAUBEN

DES LPU-GEHÄUSES LÖSEN Lösen Sie mit einem 3-mm-Innensechskantschlüssel die acht unverlierbaren Innensechskantschrauben im LPU-Gehäuse.

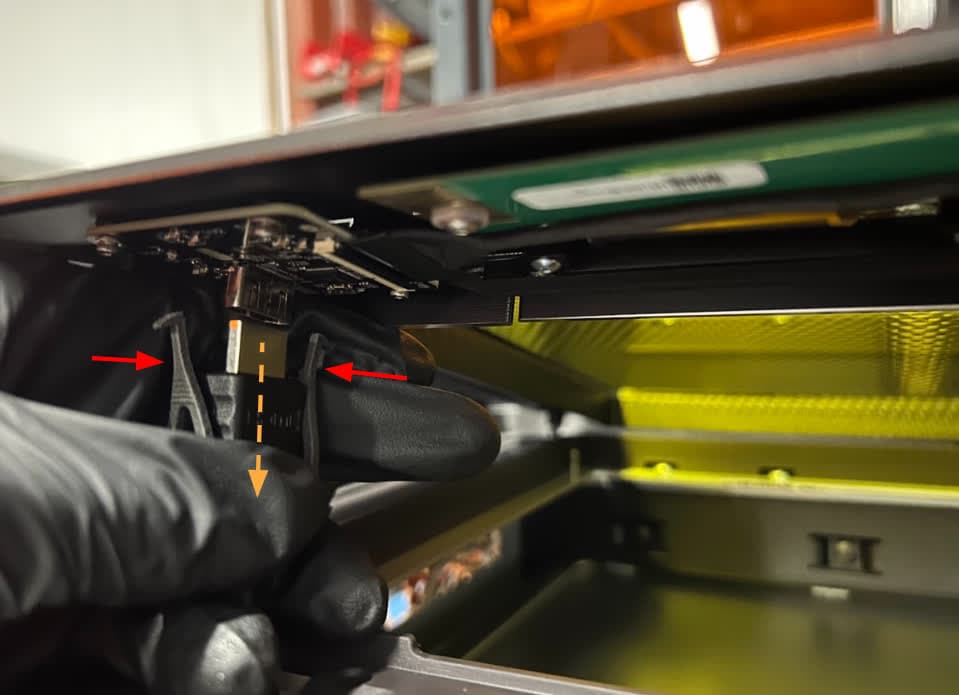

SCHRITT 2: DAS HDMI-KABEL ABZIEHEN

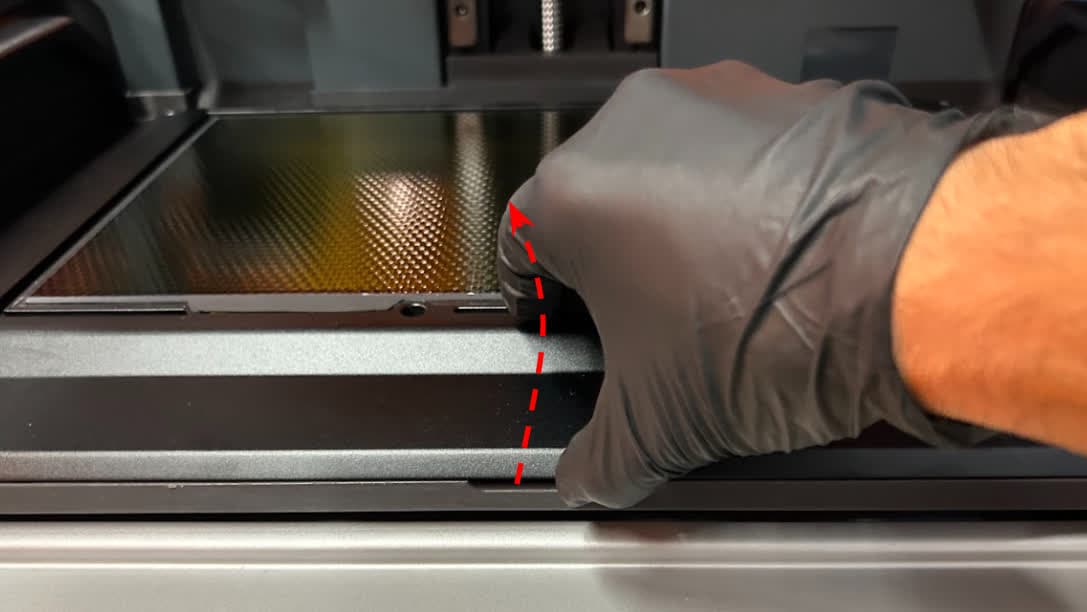

Heben Sie die LPU vorsichtig an und kippen Sie sie so, dass die Unterseite zu Ihnen zeigt. Lokalisieren Sie das HDMI-Kabel der LPU. Drücken Sie die Kunststoffhalterung zusammen und ziehen Sie das HDMI-Kabel von der LPU ab.

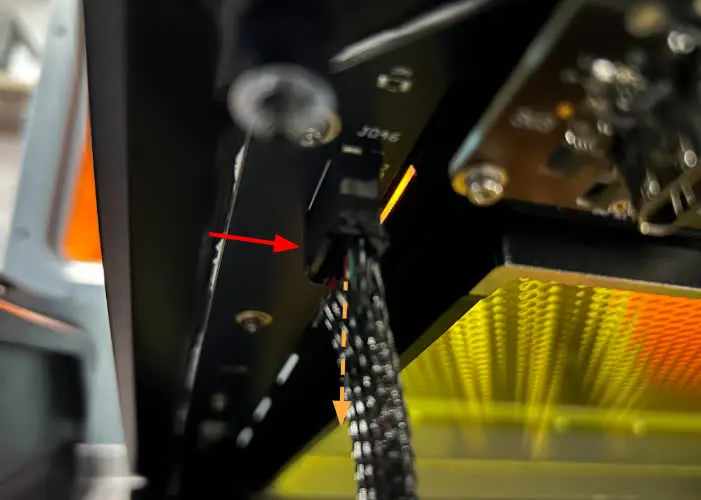

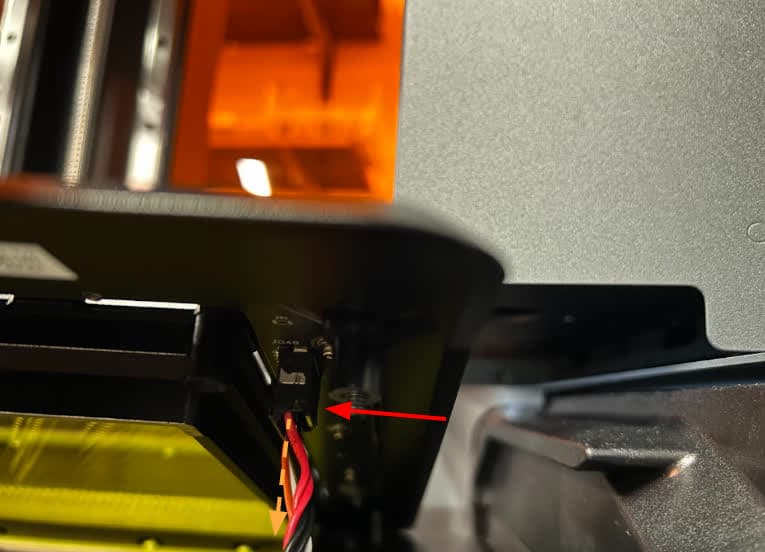

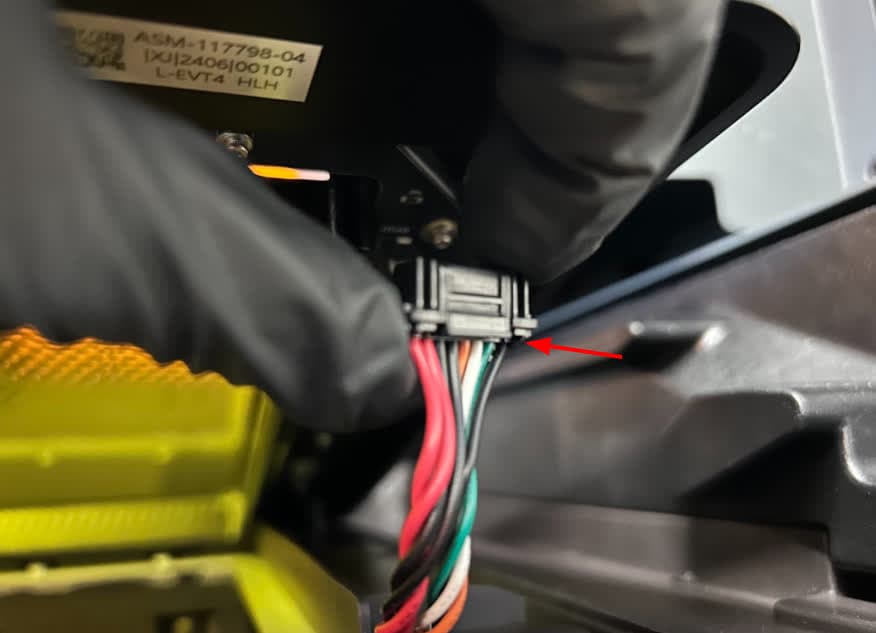

SCHRITT 3: DIE TANKHEIZELEMENTKABEL TRENNEN

Auf beiden Seiten des Druckers sind die Heizelementkabel so ausgerichtet, dass die Klammer nach außen zeigt. Lösen Sie die Tankheizelementkabel, indem Sie die Lasche an den Steckverbindern zusammendrücken und direkt von der LPU abziehen. Ziehen Sie nicht direkt am Kabel.

Nehmen Sie die LPU

aus dem Drucker und entsorgen Sie sie als Elektronikschrott.

Überblick: Nach dem Ausbau der alten LPU die neue LPU anschließen und einbauen.

SCHRITT 1: DIE TANKHEIZELEMENTKABEL VERBINDEN

Positionieren Sie die LPU so, dass die Kabelanschlüsse zur Vorderseite des Druckers zeigen. Stecken Sie die Tankheizelementkabel in die Anschlüsse an der LPU. Zum sicheren Sitz des Kabels muss die Kunststoffnase einrasten.

SCHRITT 2: DAS HDMI-KABEL ANSCHLIESSEN

Stecken Sie das HDMI-Kabel in den Anschluss der LPU. Vergewissern Sie sich, dass die beiden Nasen der Kunststoff-Halteklammer einrasten.

Stellen Sie

sicher, dass der optische Hohlraum und die LPU frei von Staub und Ablagerungen sind. Setzen Sie die LPU auf den optischen Hohlraum und richten Sie die Schraubenlöcher miteinander aus.

SCHRITT 4: DIE GEHÄUSESCHRAUBEN EINDREHEN

Drehen Sie mit einem 3-mm-Innensechskantschlüssel die acht unverlierbaren Innensechskantschrauben im LPU-Gehäuse lose ein.

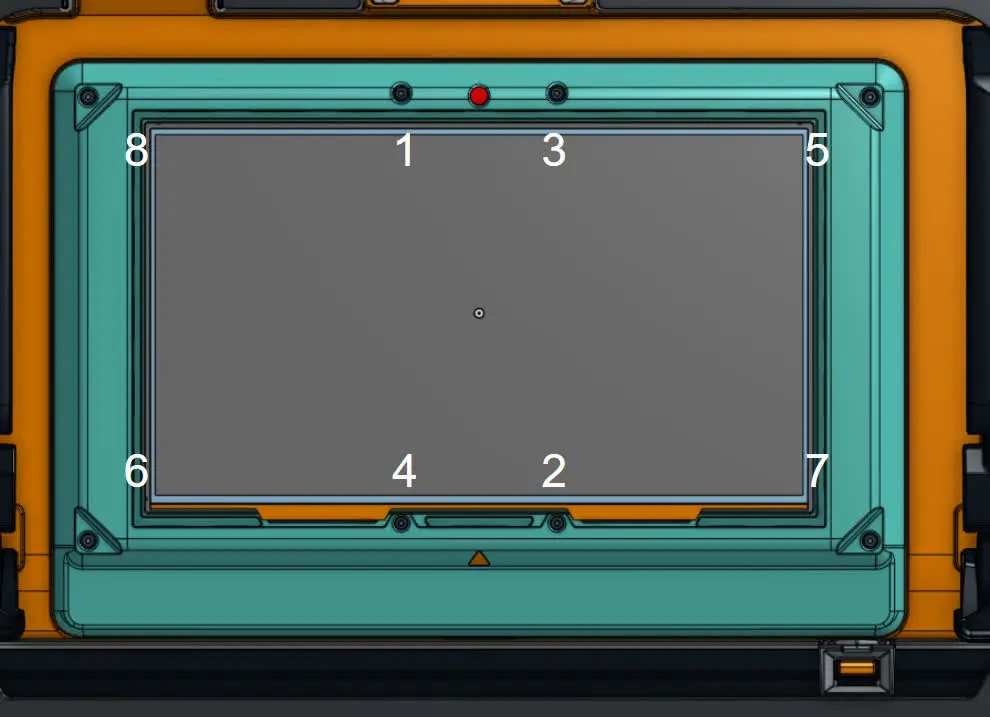

SCHRITT 5: DIE LPU FIXIEREN

Wenn alle Schrauben lose eingedreht sind, ziehen Sie die Schrauben wie oben gezeigt über Kreuz an. Die Schrauben sollten fest, aber nicht zu fest angezogen sein. Um ein Überdrehen zu vermeiden, halten Sie das kurze Ende des Innensechskantschlüssels fest.

Überblick: Nach dem Einbau der Ersatz-LPU den Drucker einschalten und letzte Prüfungen durchführen.

Schließen Sie

die Druckerabdeckung und verbinden Sie das Netzkabel mit dem Drucker und der Stromversorgung. Schalten Sie den Schalter an der Rückseite des Druckers ein. Der Drucker wird initialisiert.

Tippen Sie auf dem Touchscreen

auf Einstellungen > Werkzeuge > Konstruktionsplattform ausrichten. Folgen Sie den Anweisungen auf dem Bildschirm.

Legen

Sie fehlendes Verbrauchsmaterial ein, laden Sie einen Druckauftrag hoch und starten Sie ihn. Überprüfen Sie, ob der Druckvorgang normal beginnt und die Teile erfolgreich gedruckt werden. Kontaktieren Sie den Formlabs-Kundenservice oder Ihren
