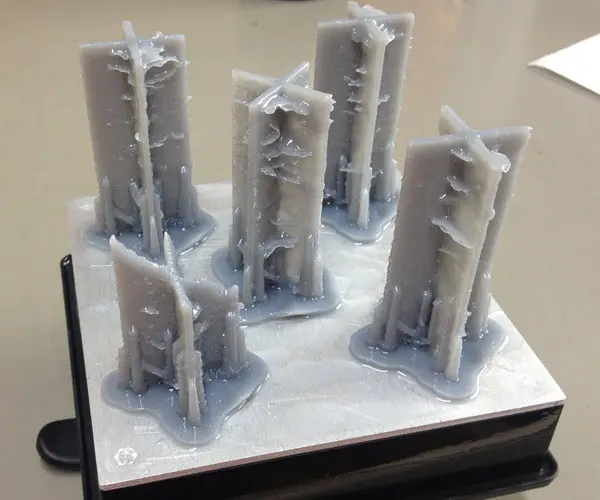

„Ragging“ beschreibt einen Druckfehler, bei dem ausgehärtetes oder teilweise ausgehärtetes Harz dünne, regalförmige Strukturen bildet, die horizontal von einem Druckteil herabhängen. Diese Strukturen, auch „Klappen” genannt, können sich während des Drucks vom Teil lösen.

Sobald diese Klappen im Harztank schwimmen, können sie den Weg des Lasers blockieren und Fehldrucke in den nachfolgenden Schichten verursachen. Zerfetzung tritt auf, wenn diffuses Laserlicht den Aushärtungsbereich über die tatsächlichen Schichtgrenzen hinaus erweitert.

Sichtbare Anzeichen

  • Fetzen aus ausgehärtetem oder teilweise ausgehärtetem Harz auf dem Druck, die die Gesamtästhetik des Drucks beeinträchtigen
  • Dünne Flocken aus ausgehärtetem oder teilweise ausgehärtetem Harz vom Druck, die im Harztank schwimmen und einen Fehldruck verursachen können oder auch nicht

Häufige Ursachen

Jeder der folgenden Faktoren oder eine Kombination davon kann zu Ausfransungen bei Drucken führen:

  • Abgelaufenes Harz
  • Ablagerungen/Trübung/Beschädigung im Harztank
  • Verunreinigte optische Oberflächen
  • Eingeschränkter Harzfluss aufgrund falscher Modellausrichtung oder zu dichter Stützstrukturen

Schritte zur Fehlerbehebung

Eine erfolgreiche Fehlerdiagnose identifiziert Symptome und schränkt systematisch die Ursache eines Problems ein. Befolgen Sie die folgenden Schritte zur Fehlerbehebung, um nach möglichen Ursachen zu suchen, beginnend mit der wahrscheinlichsten Ursache des Fehldrucks.

Anmerkung:

Stellen Sie sicher, dass Ihre Firmware und PreForm auf dem neuesten Stand sind. Um die Firmwareversion Ihres Druckers zu überprüfen, lesen Sie den Supportartikel Überprüfung der Firmwareversion auf Formlabs SLA-Druckern. Um Ihre PreFormversion zu aktualisieren, lesen Sie den FAQ-Beitrag Wie aktualisiere ich PreForm?

Schritt 1: Verfallsdatum des Harzes überprüfen

Mit abgelaufenem Harz gedruckte Teile können eine schlechte Oberflächenbeschaffenheit aufweisen und Ausschlag und Ausfransungen aufweisen. Formlabs Kunstharze halten je nach Harztyp 12 bis 24 Monate in der Harzkartusche. Erfahren Sie mehr über die Lebensdauer von Harz und die Lagerung, um festzustellen, ob Ihr Harz abgelaufen ist.

Schritt 2: Harztank überprüfen

Beschädigungen oder Ablagerungen im oder auf dem Harztank können den Laser an dieser Stelle blockieren, sodass das Harz direkt darüber nicht aushärten kann. Untersuchen Sie das Innere und die Unterseite des Tanks auf Schmutz, Staub und/oder Fingerabdrücke. Für beste Druckergebnisse muss der Boden des Tanks sauber sein.

Form 2Formlabs LFS-Drucker (Form 3 oder höher)
  1. Untersuchen Sie den Harztank mit einem Spachtel auf Ablagerungen.
  2. Entfernen Sie alle Fehldrucke und ausgehärtetes Harz mit dem Spachtel, wobei Sie darauf achten müssen, die elastische Schicht am Boden des Tanks nicht zu beschädigen oder zu durchtrennen.
  3. Filtern Sie das Harz, um Verunreinigungen oder ausgehärtetes Harz zu entfernen.
  4. Wenn Sie einen Resin Tank LT verwenden, überspringen Sie diesen Schritt. Untersuchen Sie die elastische Schicht des Standard-Harztanks auf Trübung. Starke Trübung bedeutet, dass ein Standard-Harztank ausgetauscht werden muss.
  5. Untersuchen Sie das Acrylfenster des Harztanks auf der Unterseite des Harztanks auf Schmutz, Staub, ausgehärtetes Harz oder Fingerabdrücke. Reinigen Sie ihn mit den von Formlabs empfohlenen Schritten und Materialien.
  1. Untersuchen Sie den Harztank mit dem Tankwerkzeug auf Ablagerungen.
  2. Entfernen Sie Fehldrucke und gehärtetes Harz mit dem Tankwerkzeug. Form 4/Form 4B
  3. Alternativ können Sie Fehldrucke und gehärtetes Harz entfernen, indem Sie ein Reinigungssieb drucken. Form 4/Form 4B
  4. Filtern Sie das Harz, um Verunreinigungen oder gehärtetes Harz zu entfernen. Form 4/Form 4B
  5. Untersuchen Sie den flexiblen Film am Boden des Harztanks auf Kratzer oder Verschleißspuren. Bei übermäßigem Verschleiß muss der Harztank ausgetauscht werden.
  6. Untersuchen Sie die Unterseite des flexiblen Films auf Schmutz, Staub oder Fingerabdrücke. Reinigen Sie die Unterseite gegebenenfalls mit den von Formlabs empfohlenen Schritten und Zubehörteilen.

TIPP:

Halten Sie die Harztanks zwischen dem Drucken sauber und gepflegt, um auch weiterhin zuverlässig und erfolgreich drucken zu können.

Schritt 3: Optisches Fenster überprüfen

Verunreinigungen, Staub oder Ablagerungen auf den optischen Oberflächen des Druckers können dazu führen, dass das Laserlicht gestreut oder abgeschwächt wird, was zu einem Fehldruck führt. Verunreinigungen treten am ehesten auf einer freiliegenden optischen Oberfläche im Drucker auf.

Form 2Formlabs LFS-Drucker (Form 3 oder höher)
Die optische Oberfläche, die am ehesten verunreinigt ist, ist das Glas optische Fenster unter dem Harztank, das die internen Komponenten vor Verunreinigungen schützt.
  1. Überprüfen Sie das optische Fenster des Form 2 auf Verunreinigungen.
  2. Befolgen Sie die Anweisungen im Supportartikel Reinigung des optischen Glasfensters (Form 2). Wenn sich die Streifen nur schwer entfernen lassen, wenden Sie sich an den Formlabs-Kundenservice oder Ihren autorisierten Vertriebspartner.

Die am häufigsten verunreinigte optische Oberfläche ist das optische Glasfenster, das sich oberhalb der Light Processing Unit (LPU) befindet.

  1. Tippen Sie bei angeschlossenem und eingeschaltetem Drucker auf das Schraubenschlüssel-Symbol, um den Bildschirm Settings (Einstellungen) aufzurufen, und tippen Sie dann auf Maintenance > Motor Moves (Wartung > Motorbewegungen). Der Bildschirm Motor Moves (Motorbewegungen) erscheint. Tippen und halten Sie Left (<) (links), um das LPU-Gehäuse in die Mitte des Druckerhohlraums zu bewegen. Andere Steuerelemente auf diesem Bildschirm schwenken das LPU-Gehäuse vollständig über den Hohlraum des Druckers und steuern den Konstruktionsplattformschlitten.
  2. Wenn Sie vom Touchscreen dazu aufgefordert werden, trennen Sie das Netzkabel, bevor Sie mit der Wartung fortfahren.
  3. Überprüfen Sie das optische Fenster auf Verunreinigungen.
  4. Befolgen Sie die Anweisungen zur Reinigung des optischen Glasfensters.
  5. Falls sich die Streifen schwer entfernen lassen, kontaktieren Sie den Formlabs-Kundenservice oder Ihren autorisierten Vertriebspartner.

Hinweis:

Befolgen Sie die Reinigungsleitfäden für die optische Oberfläche genau. Bei Nichtbeachtung der Anweisungen kann der Drucker beschädigt werden.

Schritt 4: Überprüfen Sie den Harzfluss auf Einschränkungen

Beim Form 1+ und in geringerem Maße auch bei neueren Formlabs-SLA-Druckern kann ein eingeschränkter Harzfluss zu Faserbildung führen. „Harzfluss” beschreibt die Bewegung des flüssigen Kunstharzes durch den Harztank während des Druckvorgangs.

Ein eingeschränkter Harzfluss kann während des Ablösevorgangs oder bei Harzabgabeversuchen auftreten, oft aufgrund einer falschen Modellausrichtung oder zu dichter Stützstrukturen am Modell.

Beachten Sie die zusätzlichen Anweisungen zum Ausrichten von Modellen und zum manuellen Hinzufügen benutzerdefinierter Stützstrukturen in PreForm.

  • Zur Korrektur einer fehlerhaften Modellausrichtung in PreForm richten Sie Ihr Modell manuell so aus, dass die längste Achse parallel zur Druckervorderseite liegt.
    • Beim Form 1+ ermöglicht die parallele Ausrichtung, dass das Harz während des Ablösevorgangs nach unten fließt, wodurch die rechte Seite des Tanks abgesenkt wird.
    • Beim Form 2 unterstützt die parallele Ausrichtung, auch wenn sie weniger kritisch ist, ebenfalls den Harzfluss im Tank.
    • Bei einem Formlabs-LFS-Drucker (Form 3 oder höher) hat die Ausrichtung des Teils keinen nennenswerten Einfluss auf den Harzfluss im Harztank.
  • Sowohl das Teil als auch die Konstruktionsplattform verdrängen Harz, wenn der Drucker sie in den Harztank absenkt. Übermäßig dichte Stützstrukturen fangen Harz ein, was den Harzfluss im Tank einschränkt und zu Zerfetzung führt. Um zu dichte Stützstrukturen mit PreForm aufzulösen:
    1. Verwenden Sie das Stützstrukturen-Werkzeug, um die Anzahl der Stützstrukturen am Teil manuell zu reduzieren.
    2. Richten Sie das Teil manuell neu aus, um die Anzahl der generierten Stützen zu reduzieren.

Kontaktaufnahme mit dem Formlabs-Kundenservice

Kontaktieren Sie den Formlabs-Kundenservice oder Ihren autorisierten Vertriebspartner, wenn die oben beschriebenen Schritte zur Fehlerbehebung den Fehldruck nicht beheben.

Damit wir die schnellste und hilfreichste Antwort auf Ihr Problem liefern können, befolgen Sie bitte diese Schritte:

  1. Diagnoseprotokolle hochladen
  2. Serienname des Druckers
  3. Nennen Sie uns die unternommenen Schritte zur Fehlerbehebung.
    • Beispiel: „Ich habe das Modell in PreForm neu ausgerichtet. Außerdem habe ich den Harztank untersucht, aber keine Beschädigungen, Trübungen oder Ablagerungen entdeckt.“
  4. Nennen Sie uns den Harz-Typ und dessen Chargennummer.
  5. Schichtdicke
    • Auf einem Form 2: Tippen Sie auf das Warteschlangensymbol in der Startansicht. Der Bildschirm Jobs (Druckaufträge) erscheint.
    • Auf einem Form 3/Form 3B oder Form 3L/Form 3BL: Tippen Sie auf dem Bildschirm Home (Startseite) auf Queue (Warteschlange). Der Bildschirm Queue (Warteschlange) erscheint.
  6. Relevante FORM-Dateien
    • Falls verfügbar, hängen Sie die FORM-Dateien des Modells an die Serviceanfrage an.
  7. Berichten Sie uns über frühere Druckversuche sowie über erfolgreiche Drucke.
    • Beispiel: „Ich habe die Datei part2.form bereits dreimal gedruckt. Der erste und zweite Druck waren beide erfolgreich. Beim dritten kam es zu einem Fehldruck.“
