Form Cure L V1のヒーターモジュールを交換する

Form Cure L V1には、二次硬化中に造形品を加熱する2つのヒーターモジュールが搭載されています。どちらかのヒーターモジュールが故障や破損した場合、造形された部品が適切に二次硬化されず、最適な機械的特性を得られない可能性があります。

このガイドを参照し、Form Cure L V1のヒーターモジュールを取り外して交換してください。

必要な備品：

Formlabs：

交換用ヒーターモジュール

120V：RP-FHL-CU-120HR-01
230V：RP-FHL-CU-230HR-01

他社製：

2.5mmの六角ドライバー
5.5mmのソケットドライバー
ニトリル手袋

推定所要時間： 30分（マシンを最近使用した場合は、ヒーターを冷却するために追加の時間が必要になる場合があります）

危険：

この操作マニュアルに記載されている安全に関する指示内容や注意事項をすべて熟読し、順守してください。間違った部品と交換すると、火傷、電気ショック、火災または爆発に繋がる恐れがあります。廃棄する部品はすべて、現地の法規制に従って処分してください。

作業スペースを用意する

概要： Form Cure Lと、ヒーターモジュールを交換するための埃のない作業スペースを用意します。

ステップ1：ネットワークケーブルとWi-Fiアンテナを抜く

イーサネットケーブルやUSBケーブルが接続されている場合は、本体からそれぞれのケーブルを取り外します。Wi-Fiアンテナのネジを外してアンテナを抜きます。

ステップ2：マシンの電源プラグを抜く

作業を進める前に、プリンターに接続されている電源ケーブルを抜きます。マシンの電源ケーブルをコンセントに繋いだままメンテナンス作業を行わないでください。マシンの電源を切り、5分ほど待ってから作業を先に進めます。マシンを最近使用された場合、ヒーターモジュールがまだ暖かくなっています。その場合、ヒーターが冷えるまで少なくとも2時間お待ちください。

危険：

電源が入った状態でマシンのメンテナンスを行うと、感電のリスクが高まります。プラグを差し込んだまま、マシンのパネルを絶対に外さないでください。パネルを取り外している間は、絶対にマシンの電源を再投入しないでください。

上部パネルを取り外す

概要： Form Cure Lの上部パネルのネジを外して取り外し、ヒーターモジュールにアクセスします。

備考：

Form Cure Lには、デリケートな電子部品が含まれています。マシン内の電子部品に触れる前に、静電気防止用ストラップを使用するか、接地用金属に触れてください。

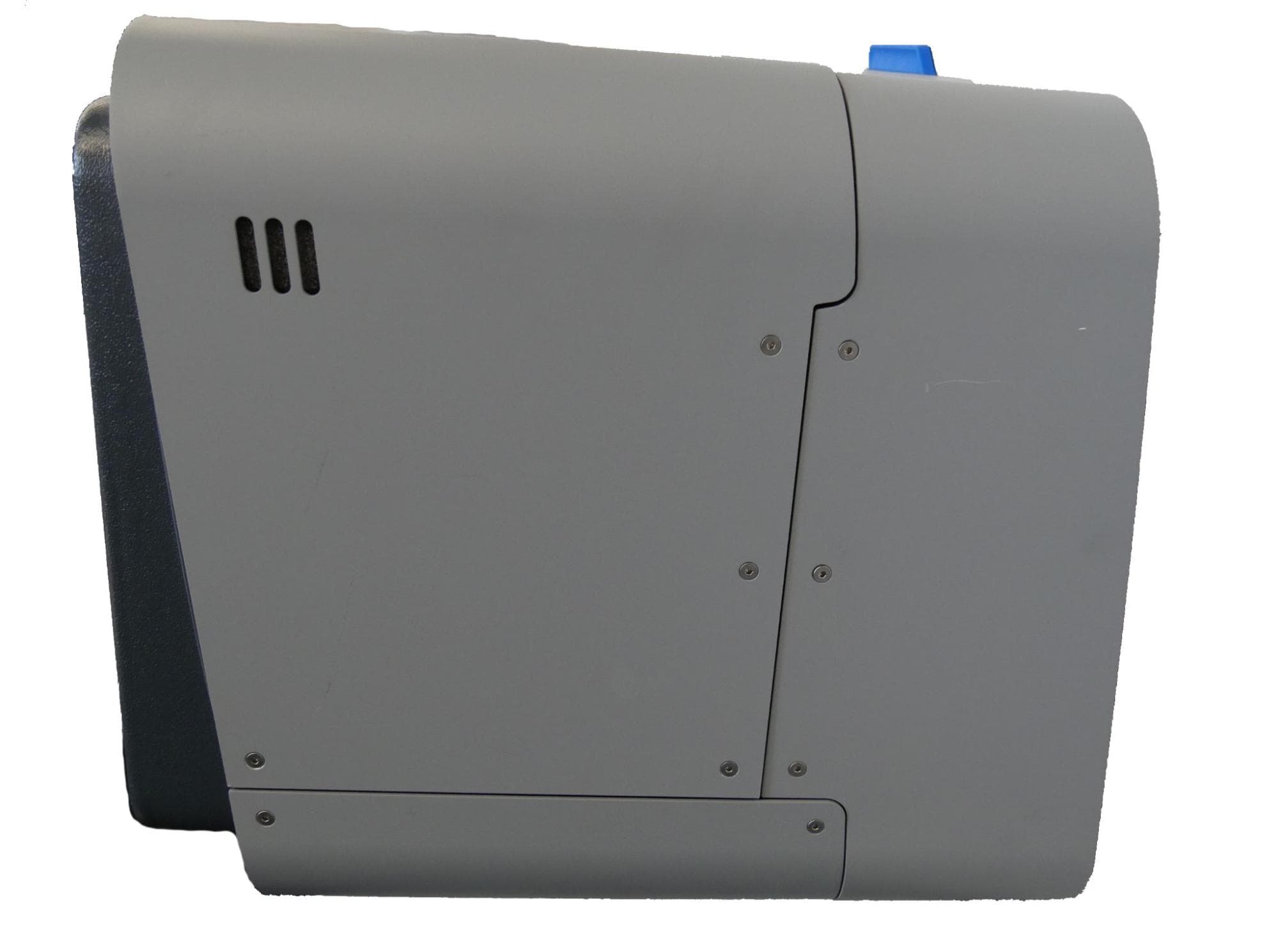

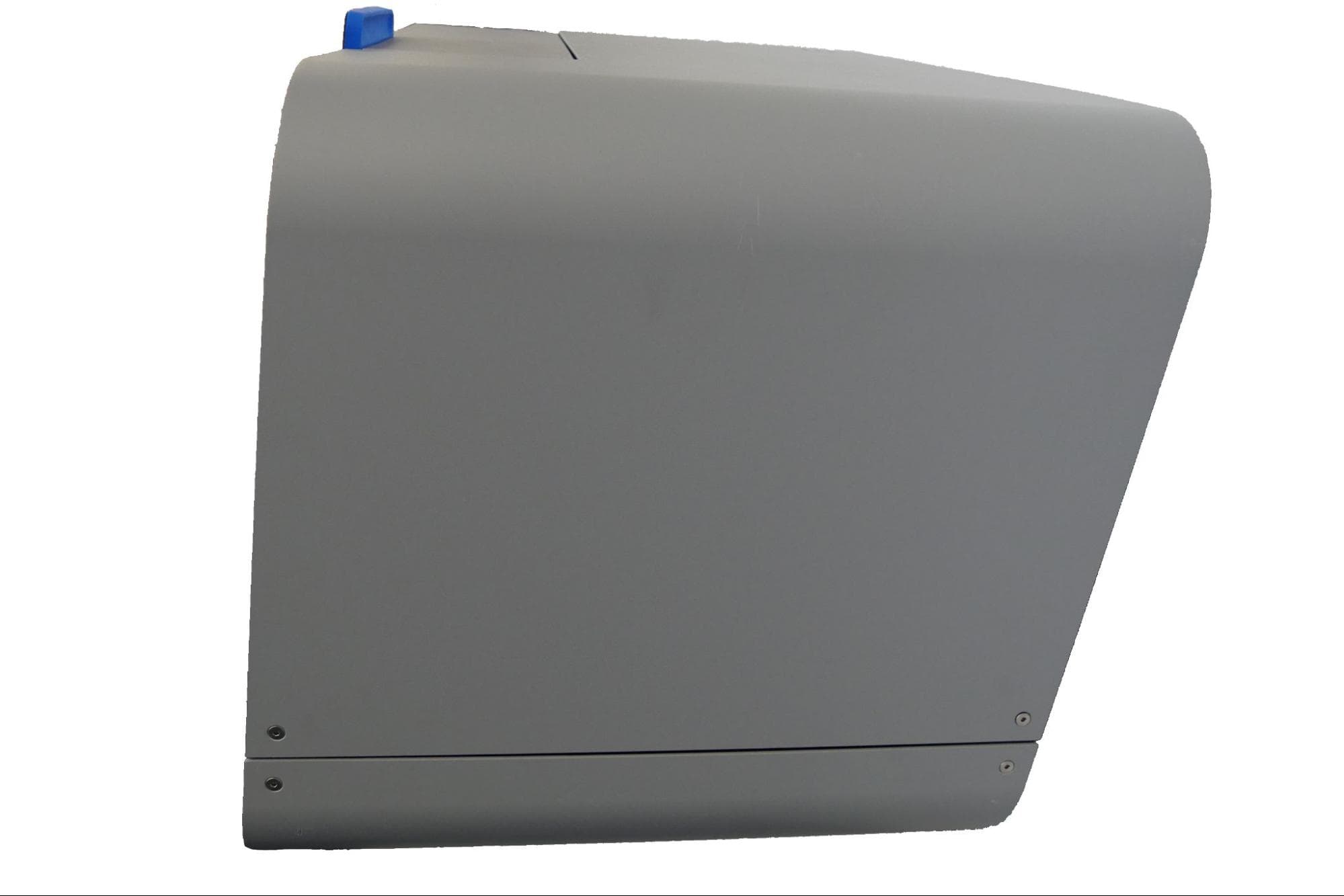

ステップ1：上部パネル固定用ネジを外す

上部パネルは、6本の六角ネジでマシンのフレームに固定されています。Form Cure Lの正面を見て、右側に2つ、左側に4つのネジが配置されています。2.5mmの六角ドライバーでネジを緩めて外します。

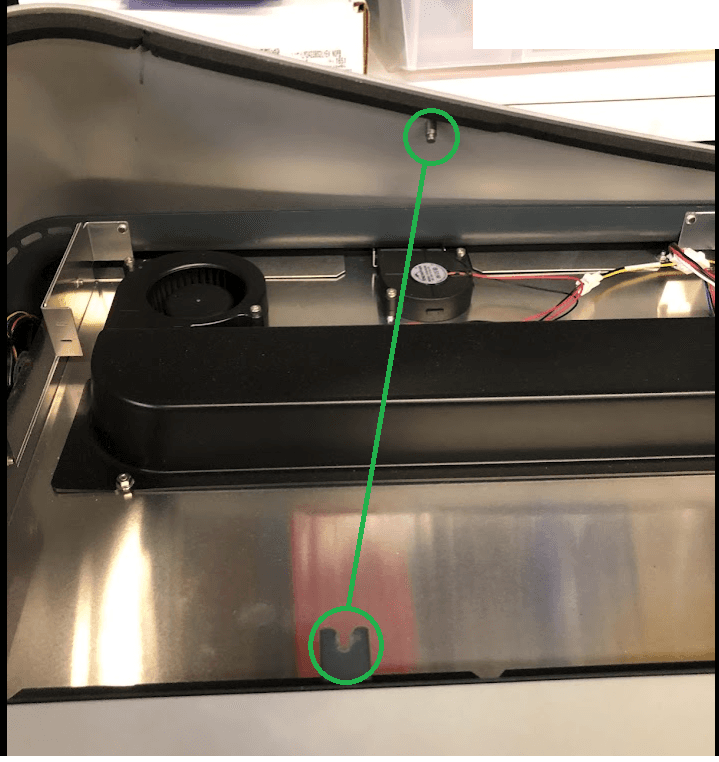

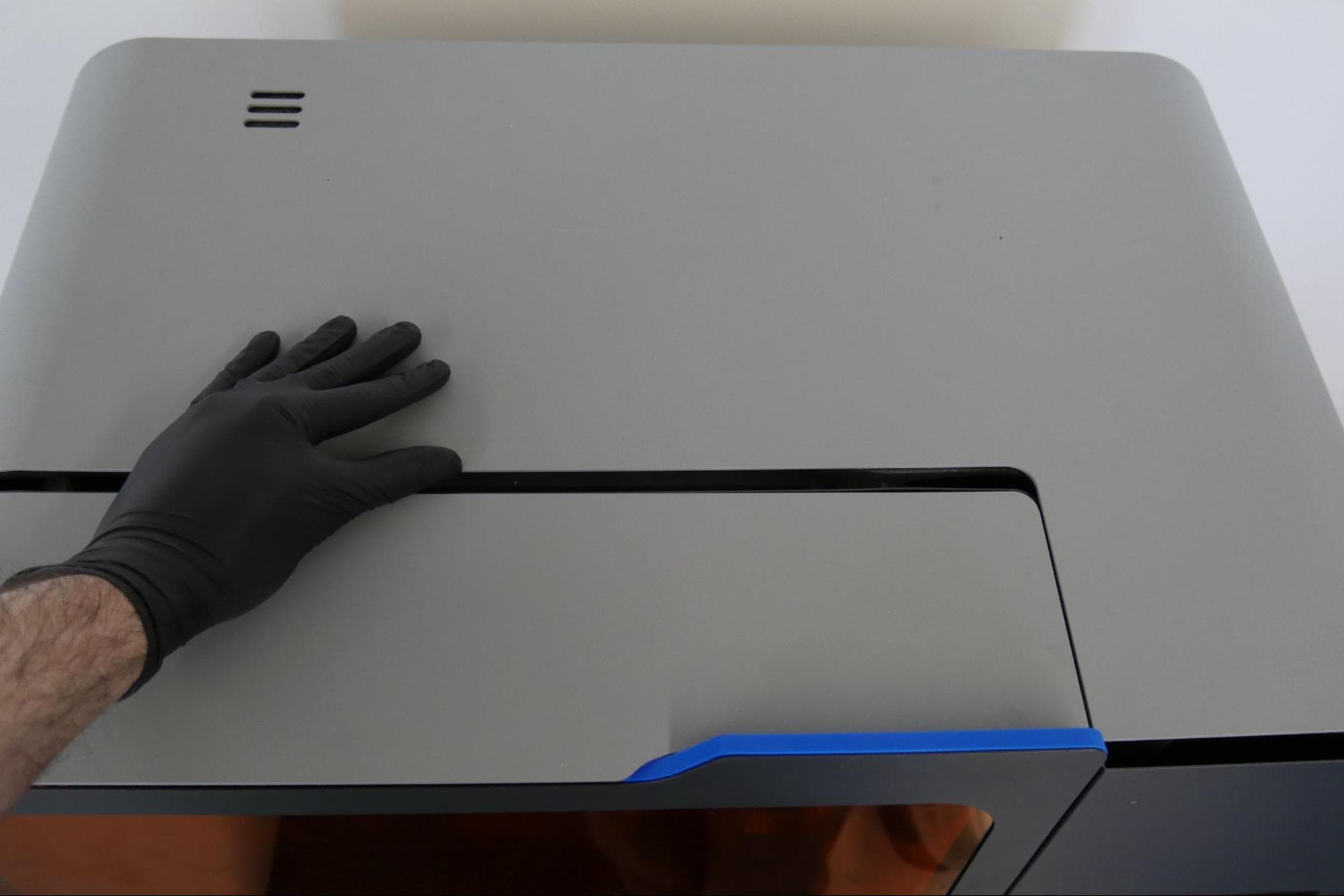

ステップ2：上部パネルを取り外す

上部パネルをマシンの背面方向にスライドさせ、フレームから外します。上部パネルを持ち上げてマシン本体から離し、横に置きます。

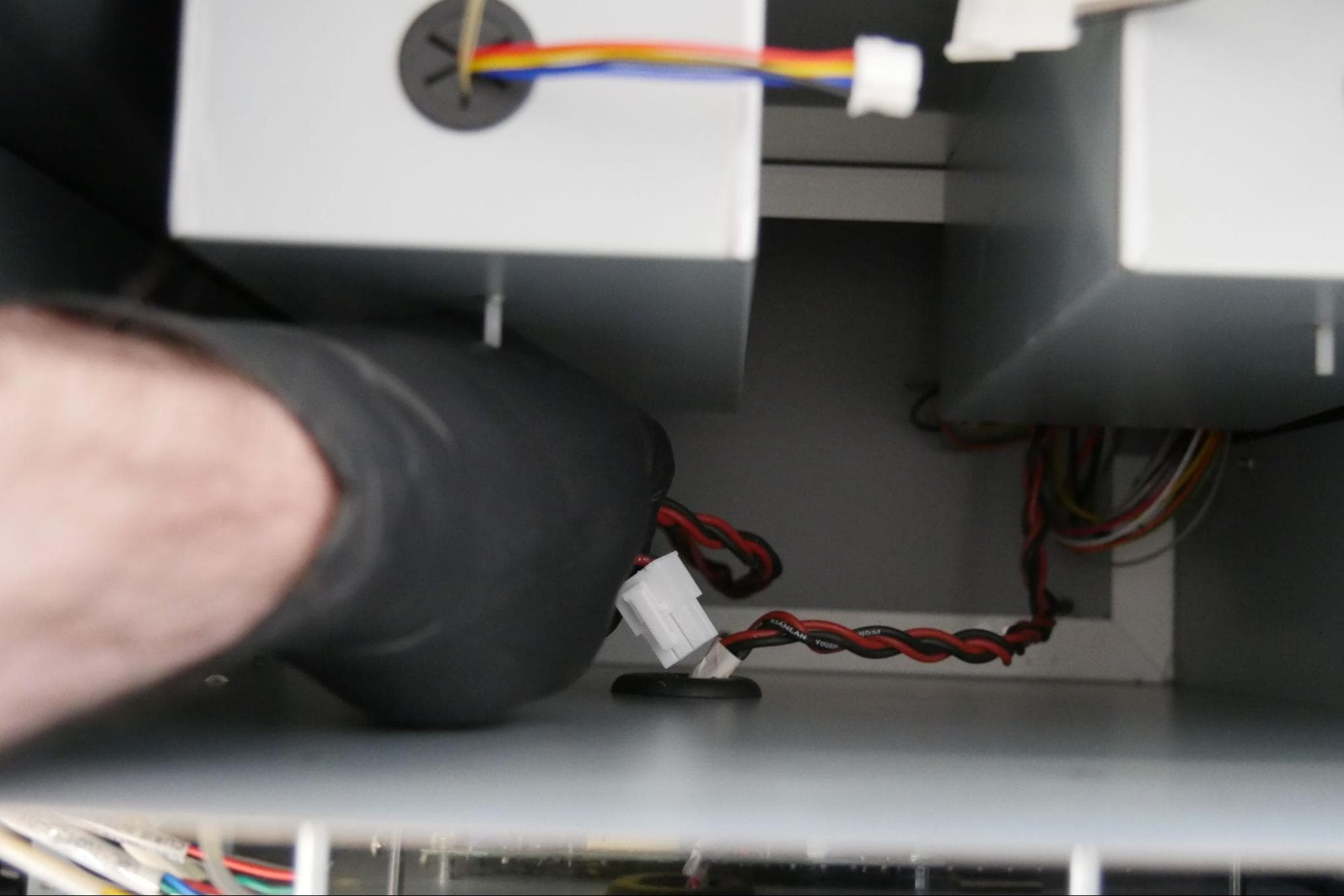

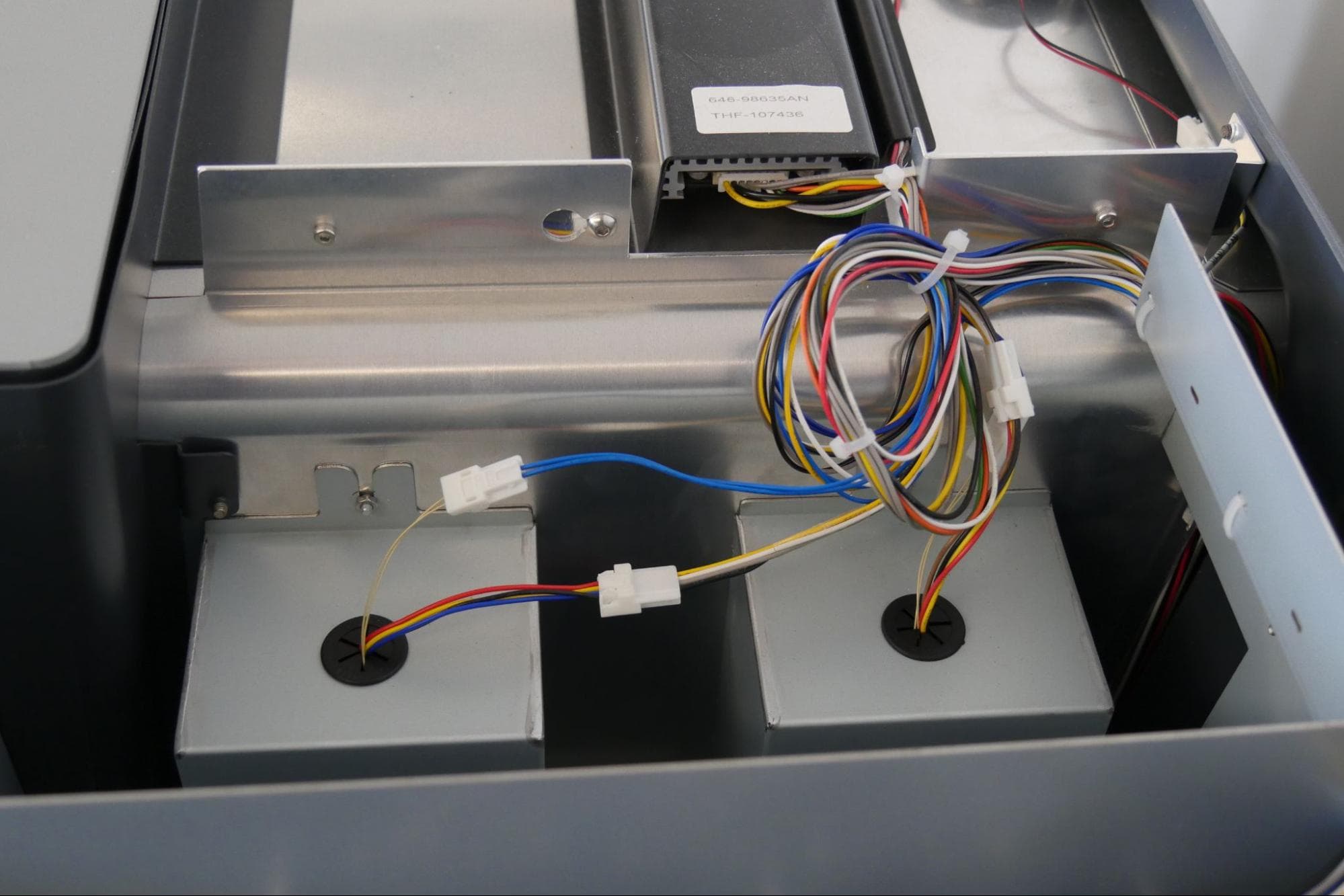

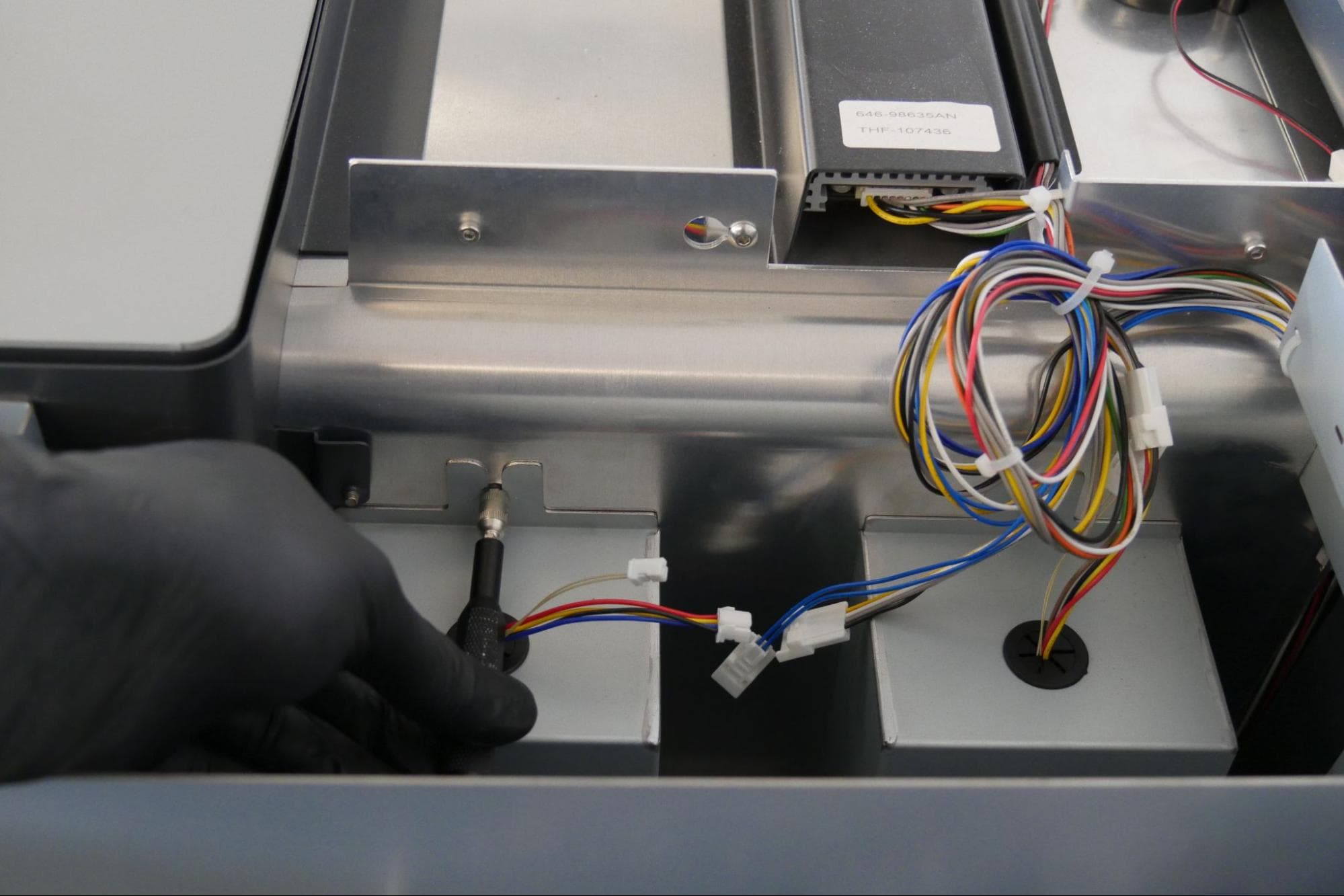

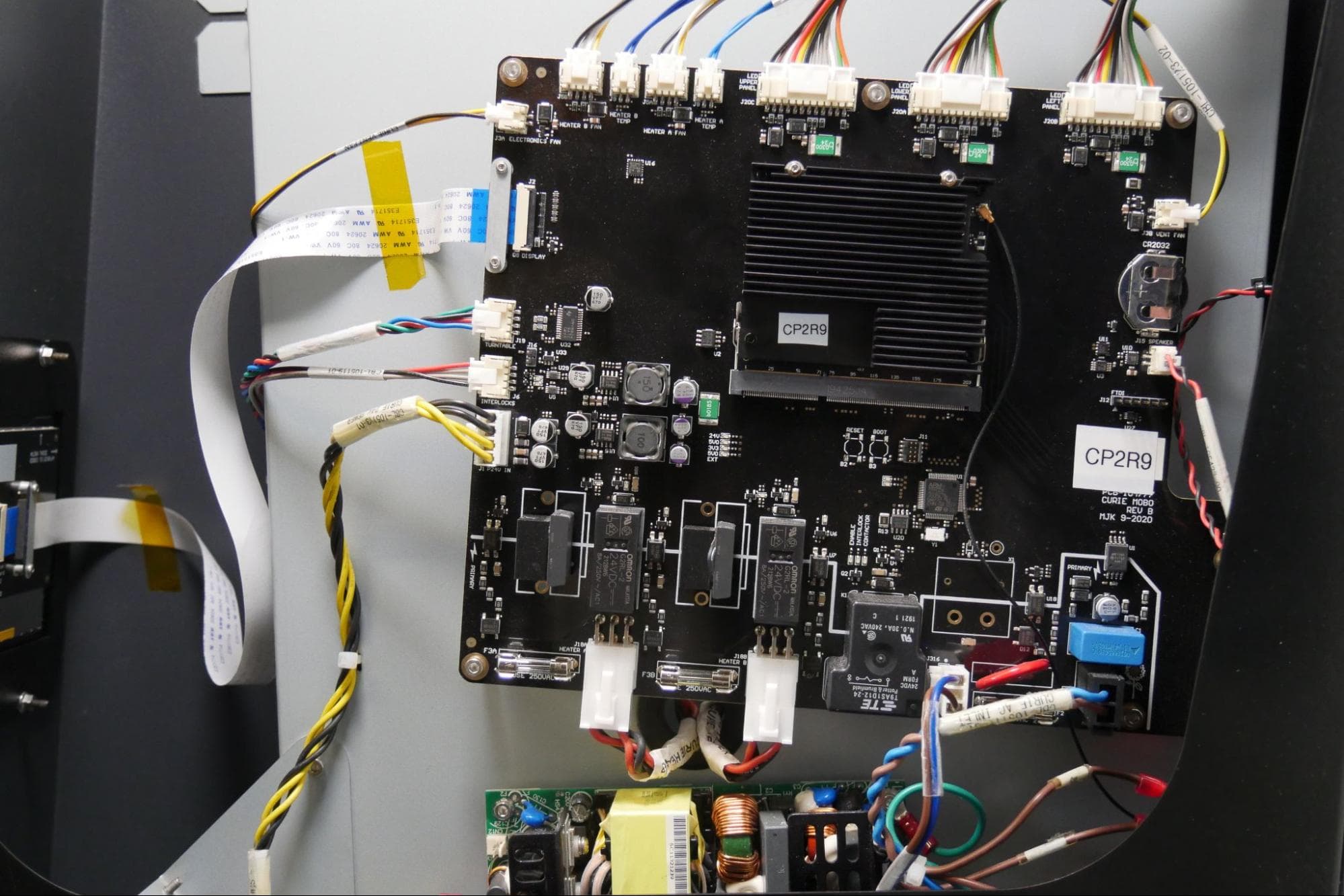

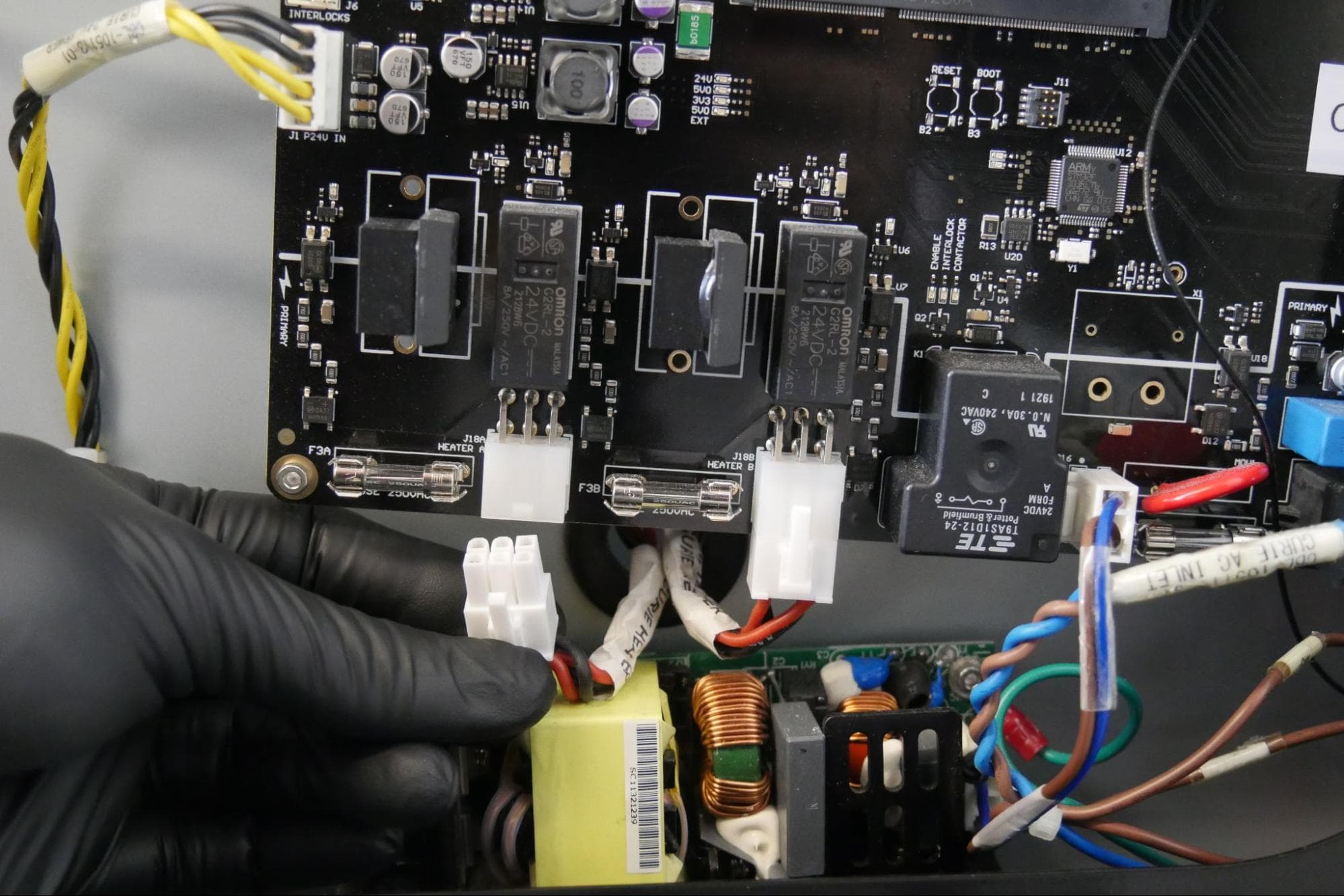

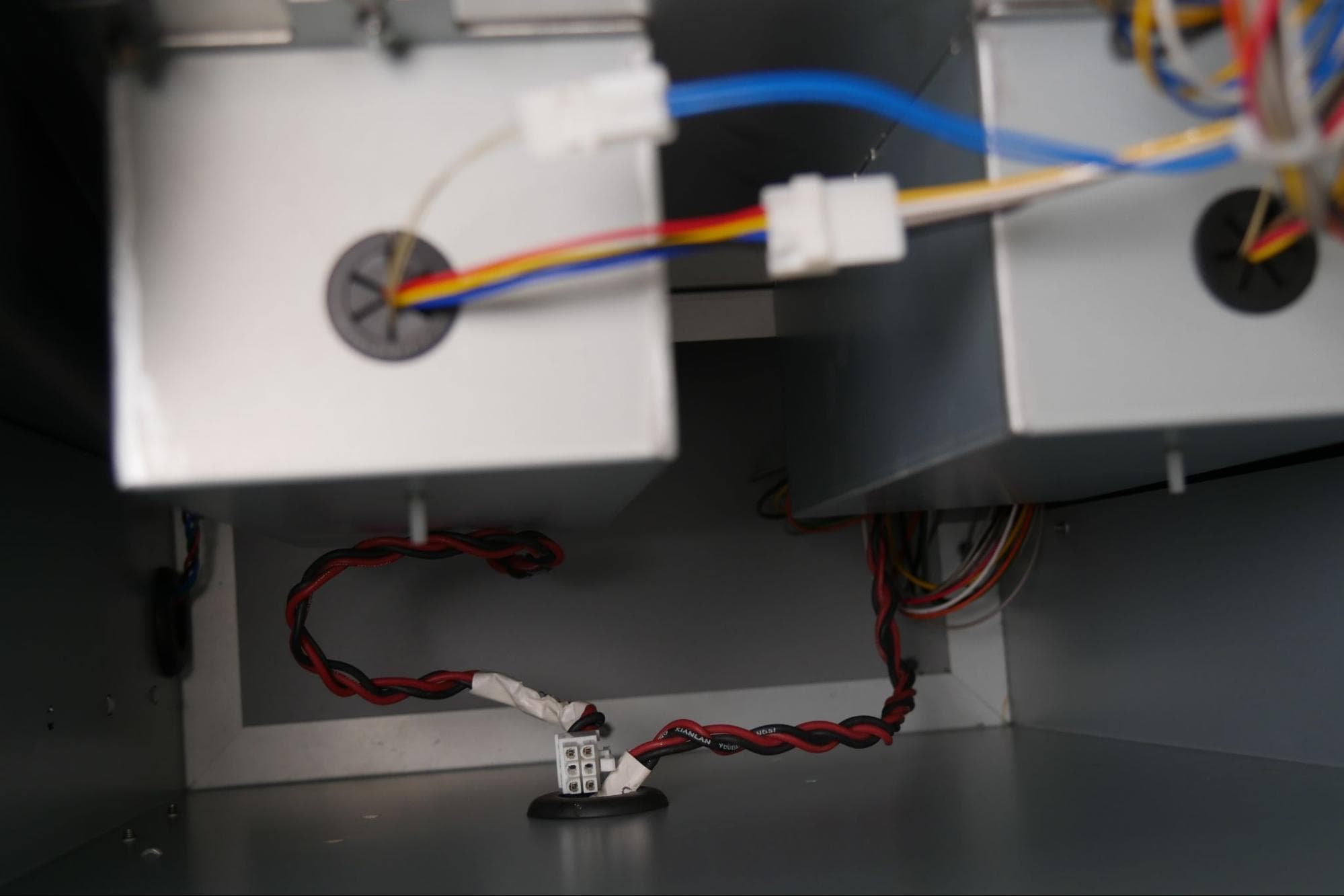

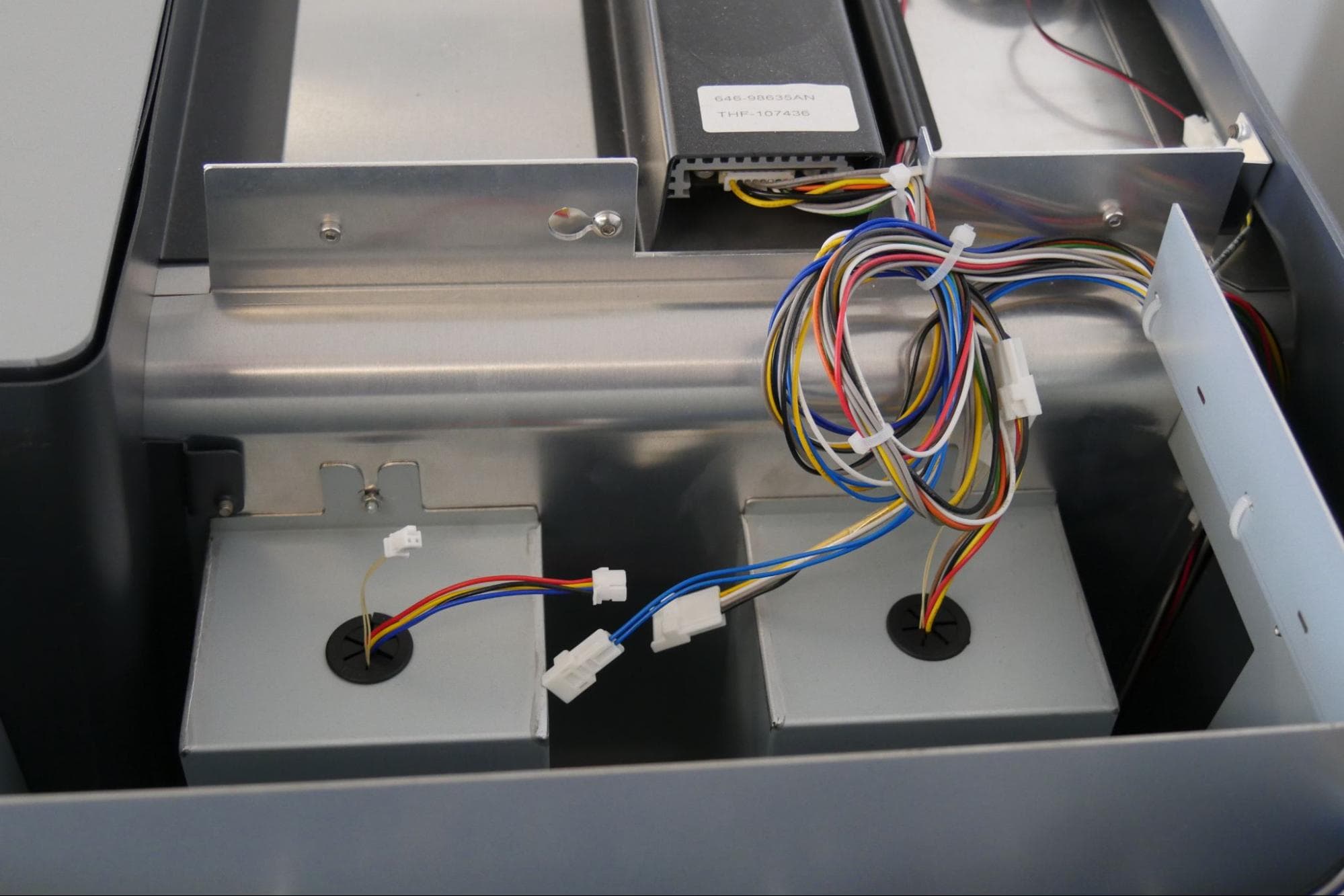

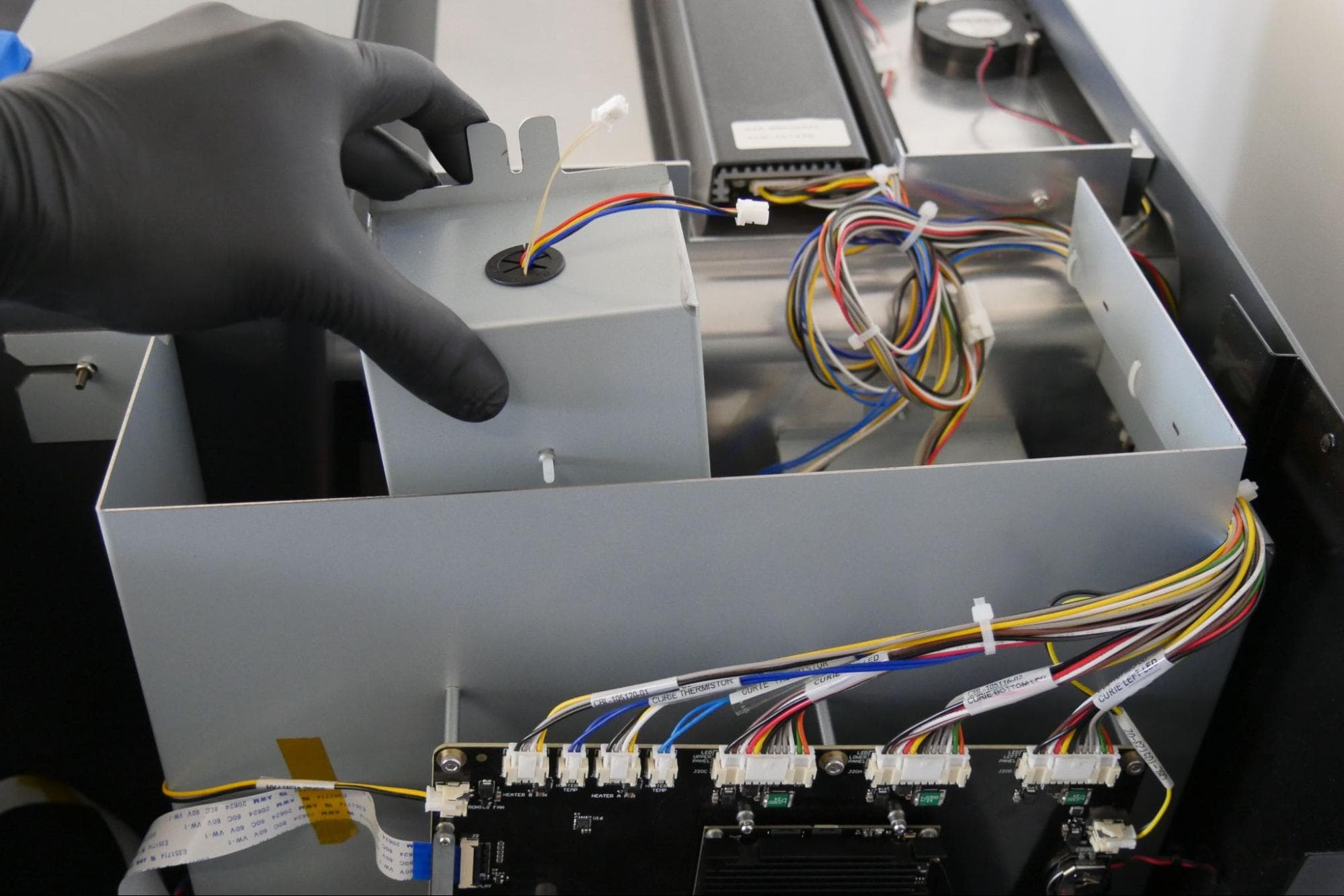

ヒーターモジュールを取り外す

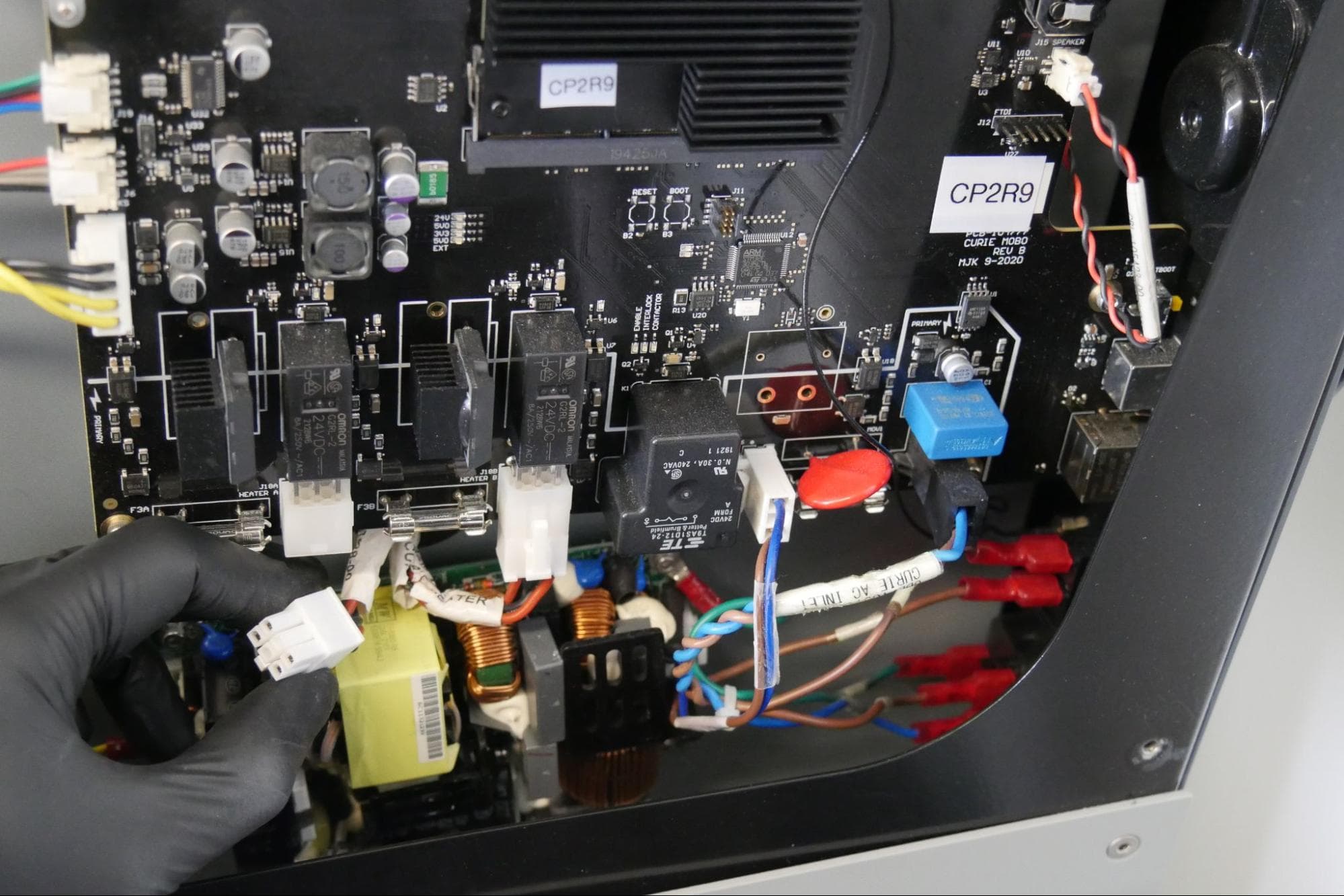

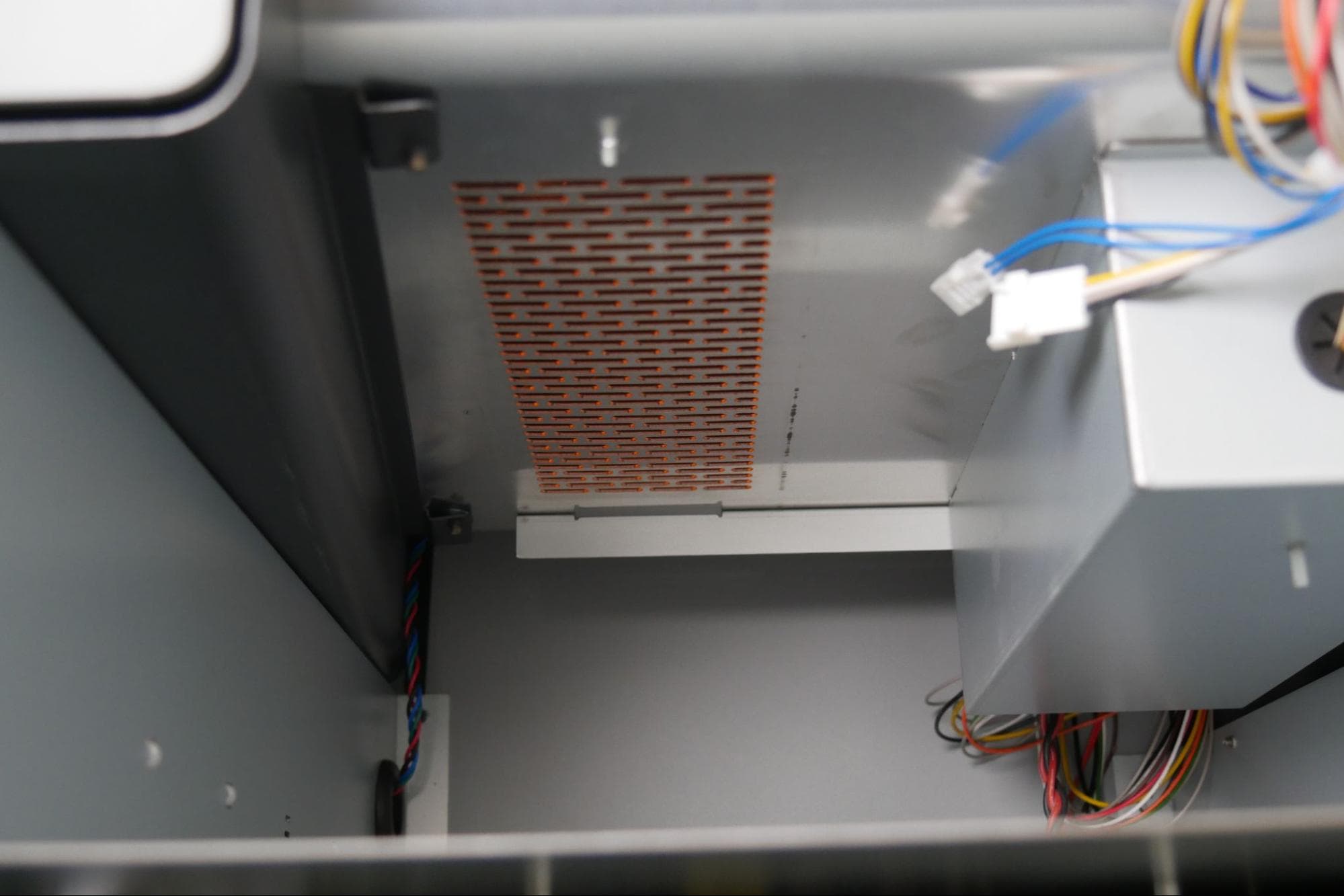

概要： 交換するヒーターモジュールのネジを外し、プラグを抜いて、取り外します。

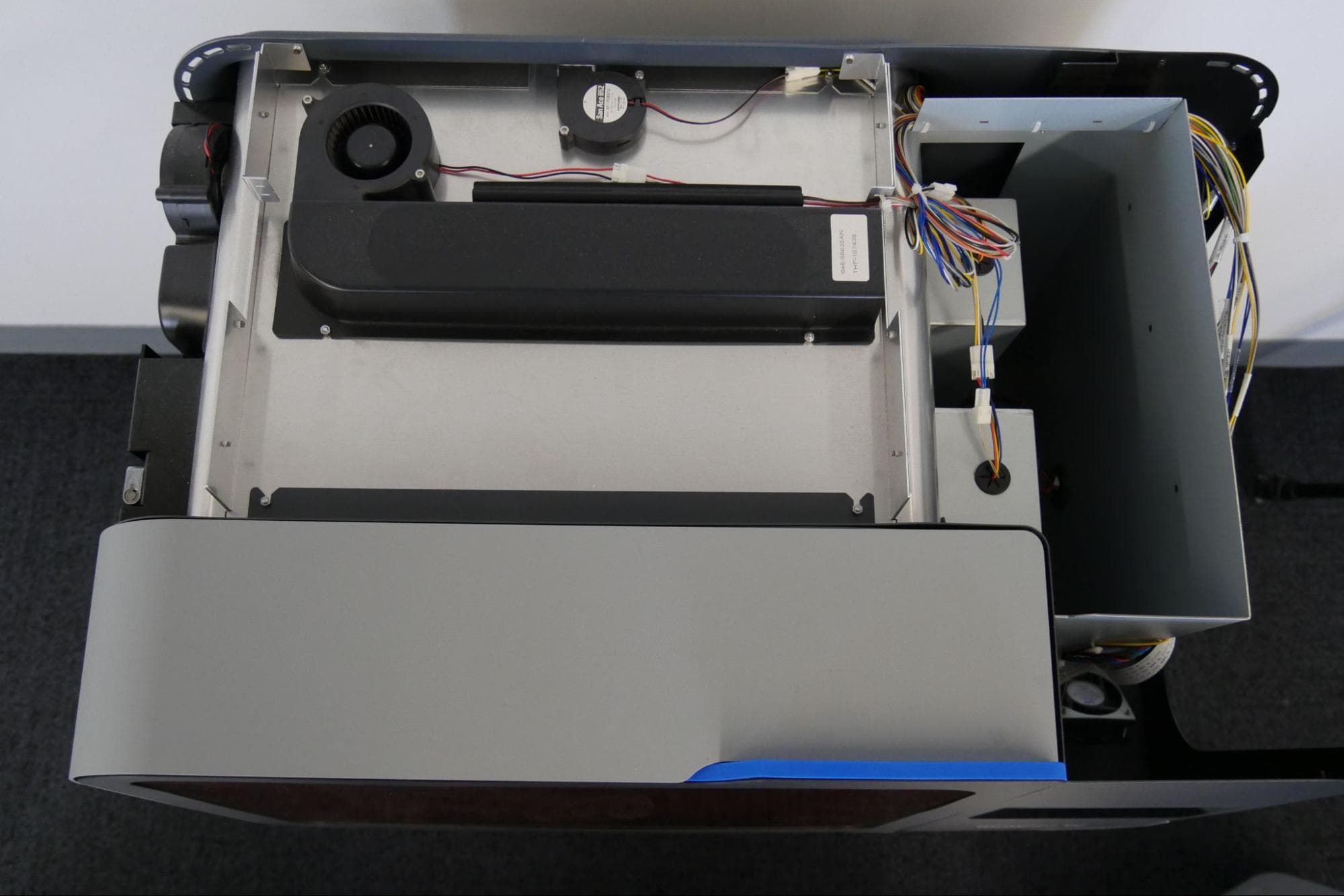

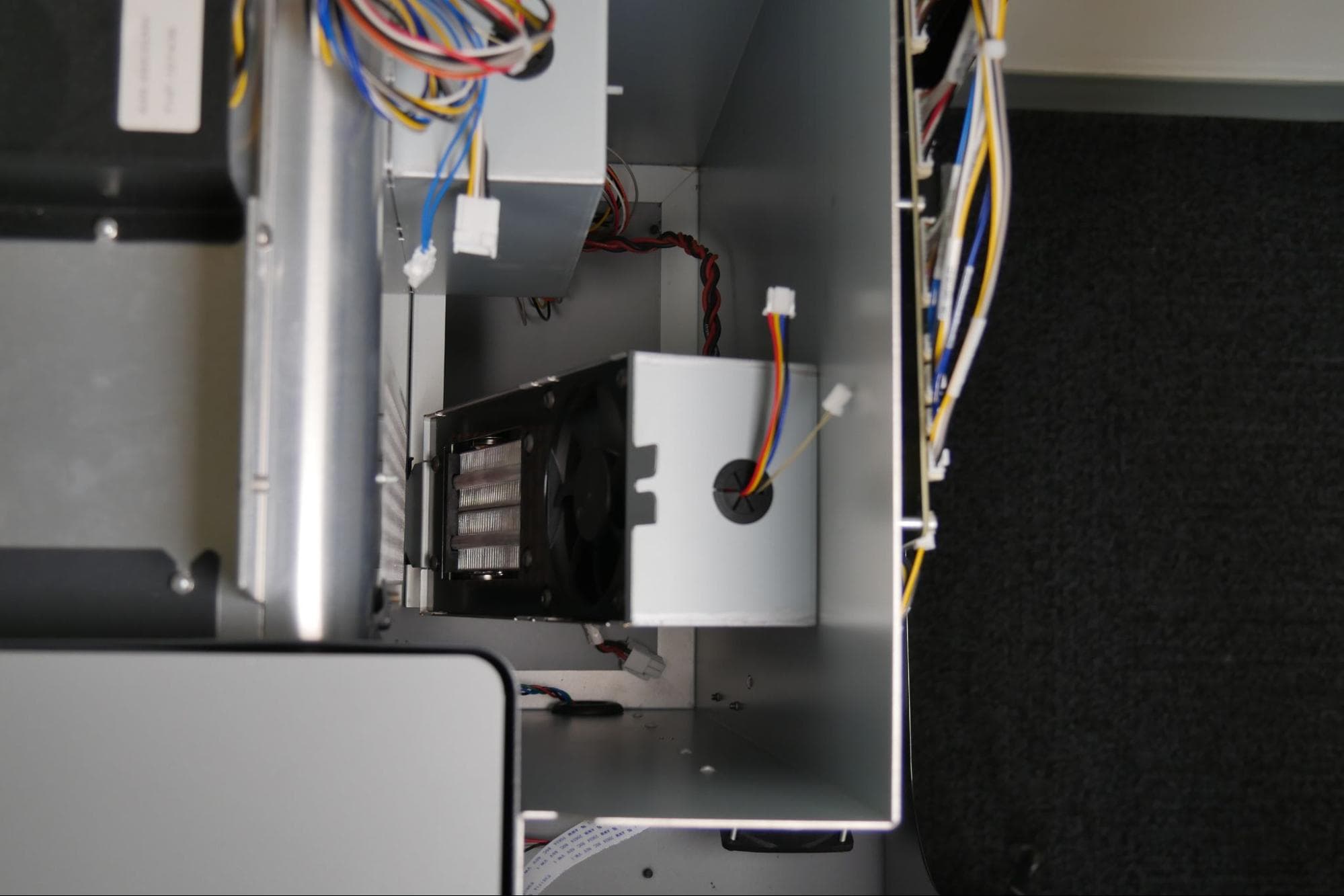

ステップ1：ヒーターモジュールの位置を確認する

Form Cure Lのドアを見て、マシンの右側にあるヒーターモジュールの位置を確認します。ヒーターモジュールは、硬化チャンバーの右側に取り付けられた2つの長方形のボックスです。どちらのヒーターを交換するかを確認します。前方のヒーターは、Form Cure Lのドア寄りに、後方のヒーターはマシン本体の背面寄りに取り付けられています。
