Form Wash Lには、ウォッシュバケット内の溶剤を撹拌することで、造形した部品の洗浄をサポートするマグネット式インペラーが搭載されています。インペラーが正常に回転しない場合、インペラーカプラーの磁石を交換するか、逆回転させる必要が出てくることがあります。

このガイドを参照して、以下のプリンターのインペラーカプラーモーターアセンブリとインペラーカプラーマグネットを交換してください。 の Form Wash L

推定所要時間： 3時間

概要： 以下のものを Form Wash L 埃のない作業スペースを確保し、 インペラーマグネットの交換方法を説明します。

ステップ1：溶剤を取り除く

タッチスクリーンで、 溶剤。これまでの 溶剤 画面が表示されます。タップ 溶剤を交換する。画面の指示に従って、洗浄バケットを空にしてください。

ステップ2：電動サイフォンポンプを組み立てる

ポンプに単一電池を2つ入れます。ポンプの側面にあるポートに柔らかい方のポンプホースを取り付けます。

ステップ3：Form Wash Lを空にする

電動サイフォンポンプの吸入口をウォッシュバケットに入れます。柔らかい方のポンプホースを空の溶剤容器にしっかりと入れます。ポンプスイッチをオンにして、洗浄バケットから溶剤容器に溶剤を移します。ペーパータオルなどの吸収体を敷いた水平な場所に、溶剤容器と電動サイフォンポンプを置きます。

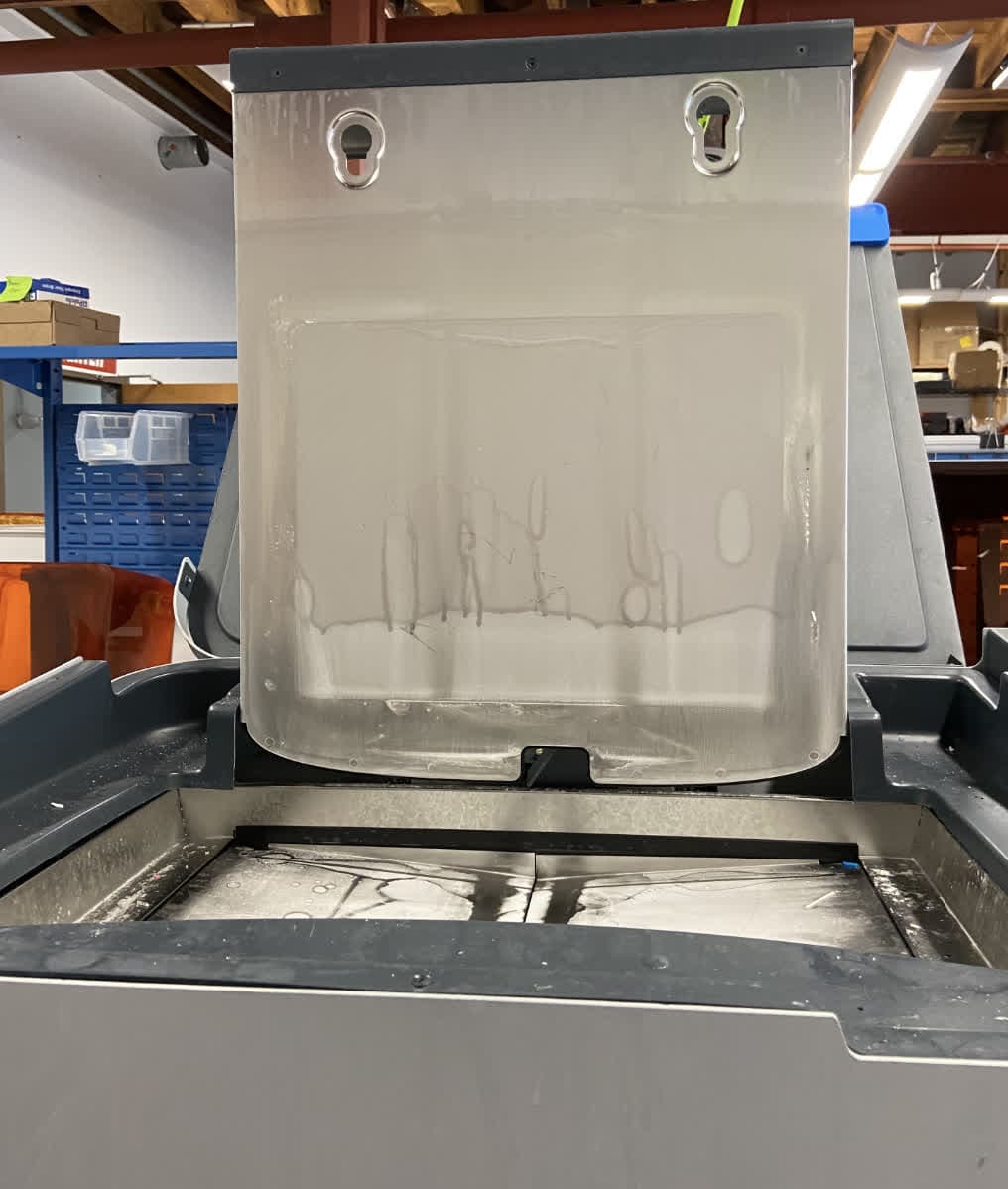

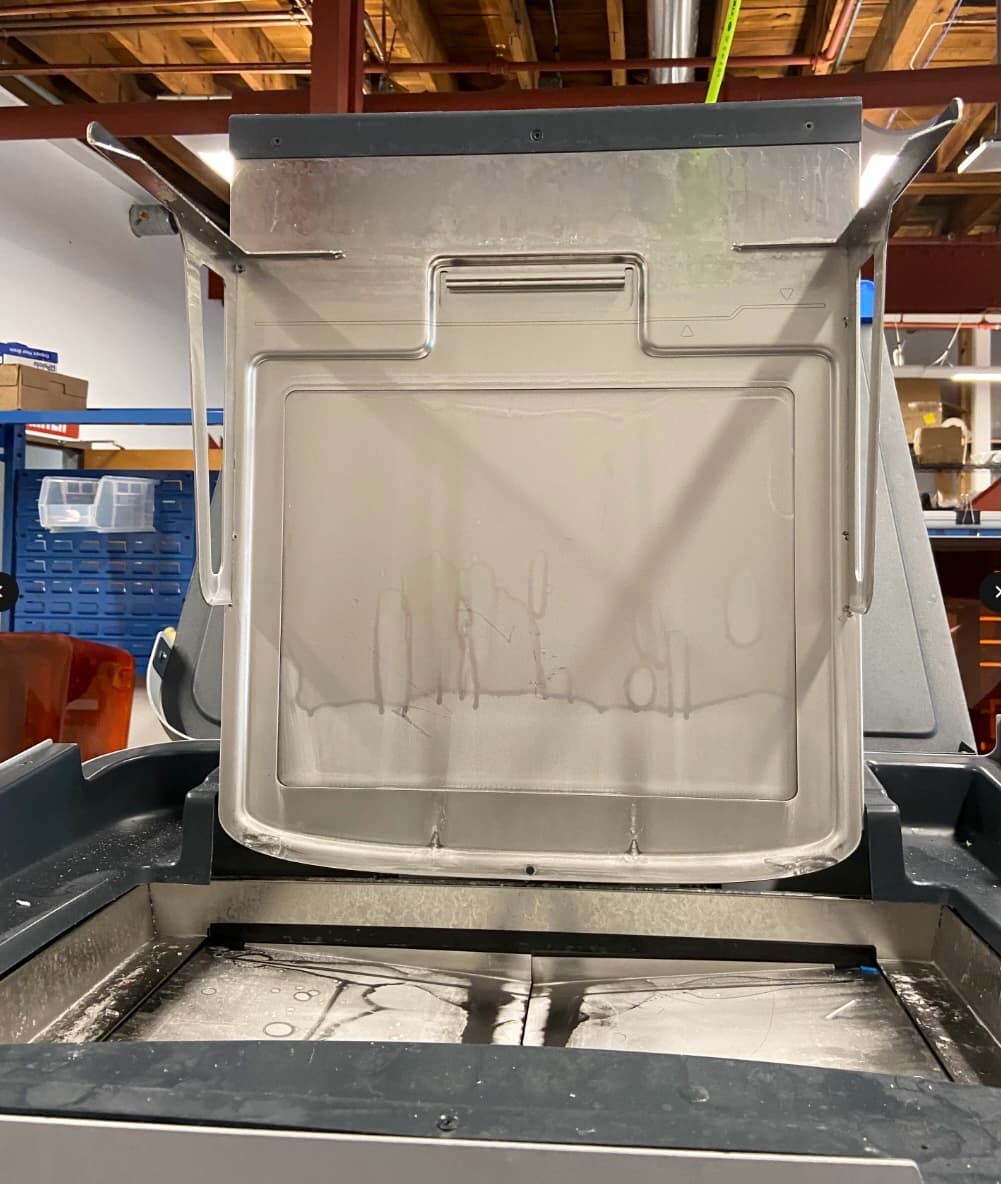

ステップ6：バックプレートを取り外す

バックプレートを上に持ち上げてラッチを外し、取り外します。 引っ張って 手前に引きます。 ペーパータオルなどの吸水性のあるものの上に置いておきます。

ステップ7：Zステージを下げる

タップ 下げる 事前チェックを行います。

ステップ8：マシンの電源を切る

作業を進める前に、プリンターに接続されている電源ケーブルを抜きます。電源に接続した状態のままで メンテナンスを実施しないでください。マシンの電源を切ってから 次の作業に移るまで5分ほどお待ちください。

ステップ9：ネットワークケーブルとWi-Fiアンテナを抜く

イーサネットケーブルやUSBケーブルが接続されている場合は、本体からそれぞれのケーブルを取り外します。Wi-Fiアンテナのネジを外してアンテナを抜きます。

概要： Form Wash Lを分解し、インペラーカプラーモーターアセンブリとマグネットにアクセスします。

ステップ3：バケットを取り外す

ウォッシュバケットを手前にゆっくり引いて、Form Wash Lから取り外します。ペーパータオルなどの吸水性のあるものの上に置いてください。

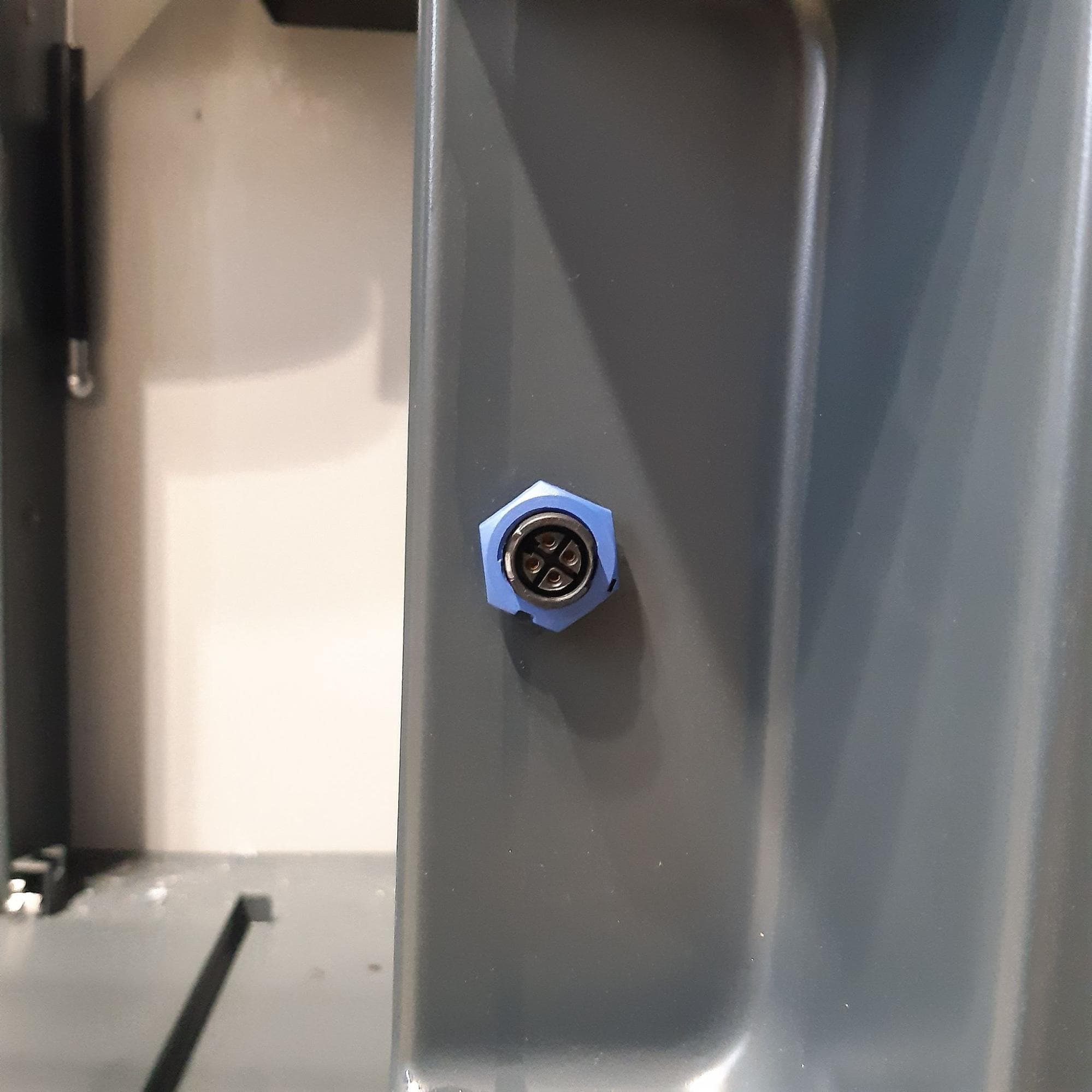

ステップ5：溶剤モニターソケットの固定ナットを外す

ネジを外す 溶剤モニターのソケットをマシン前面に固定している青いナットです。外したら、脇に置いておきます。ソケットをパネルからマシン内部に押し込みます。

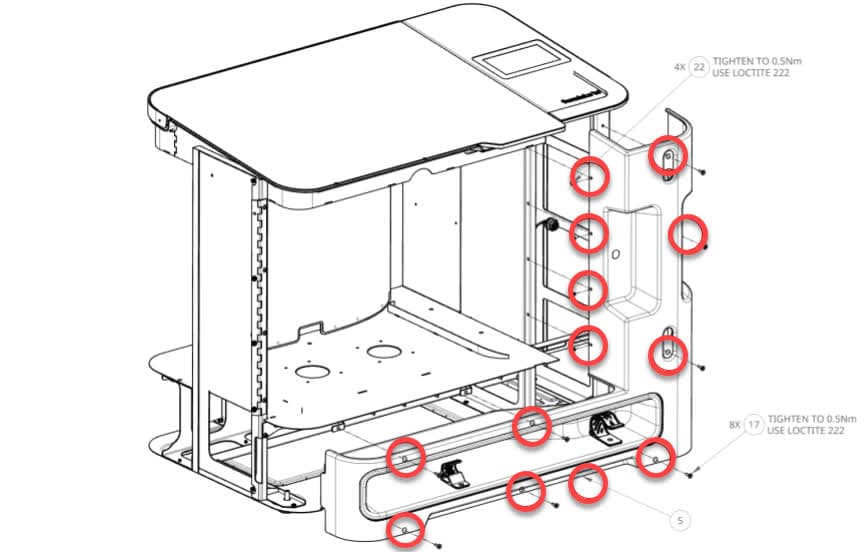

ステップ6：下部の前面パネルを取り外す

2.5mmの六角レンチを使って、上図に示す下部前面パネルをForm Wash Lに固定している13本のネジを外します。外したネジは脇に置いておきます。一部のネジには、下部の前面パネルの内側にナットが付いている場合があります。これらも脇に置いておきます。

概要： Form Wash Lのインペラーカプラーマグネットを交換するために、モーターアセンブリを取り外します。

ステップ1：モーターアセンブリの位置を確認する

Form Wash Lには、本体のベースプレートの下に2つのインペラーモーターアセンブリが取り付けられています。正しく機能していないモーターまたは磁気カプラーを特定し、位置を確認します。Formlabsでは、懐中電灯を使ってモーターアセンブリを照らすことを推奨しています。

ステップ2：Form Wash Lを背面に寝かせる

作業面に柔らかい布を敷いて、その上にスイッチ類やWi-Fiアンテナプラグを置いて保護するようにしてください。モーターアセンブリに近づくために、マシン本体を裏返しにします。

ステップ3：モーターアセンブリのケーブルを抜く

各モーターアセンブリに接続されているケーブルのコネクタタブを押します。白いコネクタタブをゆっくりと引っ張り、モーターアセンブリからケーブルを取り外します。

ステップ4：モーターアセンブリのネジを外す

2.5mmの六角レンチを使って、各モーターの周りにある4つのネジを、一番奥のネジから順に緩めていきます。取り外したネジとワッシャーは脇に置いておきます。

Form Wash Lの製造年月日によっては、本体のベースプレートの上部または下部のどちらかを通じてモーターアセンブリのねじ頭にアクセスできる場合があります。モーターアセンブリのネジがパネルの下にある場合は、L字型の2.5mm六角レンチを使用します。

モーターアセンブリにはそれぞれ、銀色のスペーサー4個が付いています。これらも脇に置いておきます。

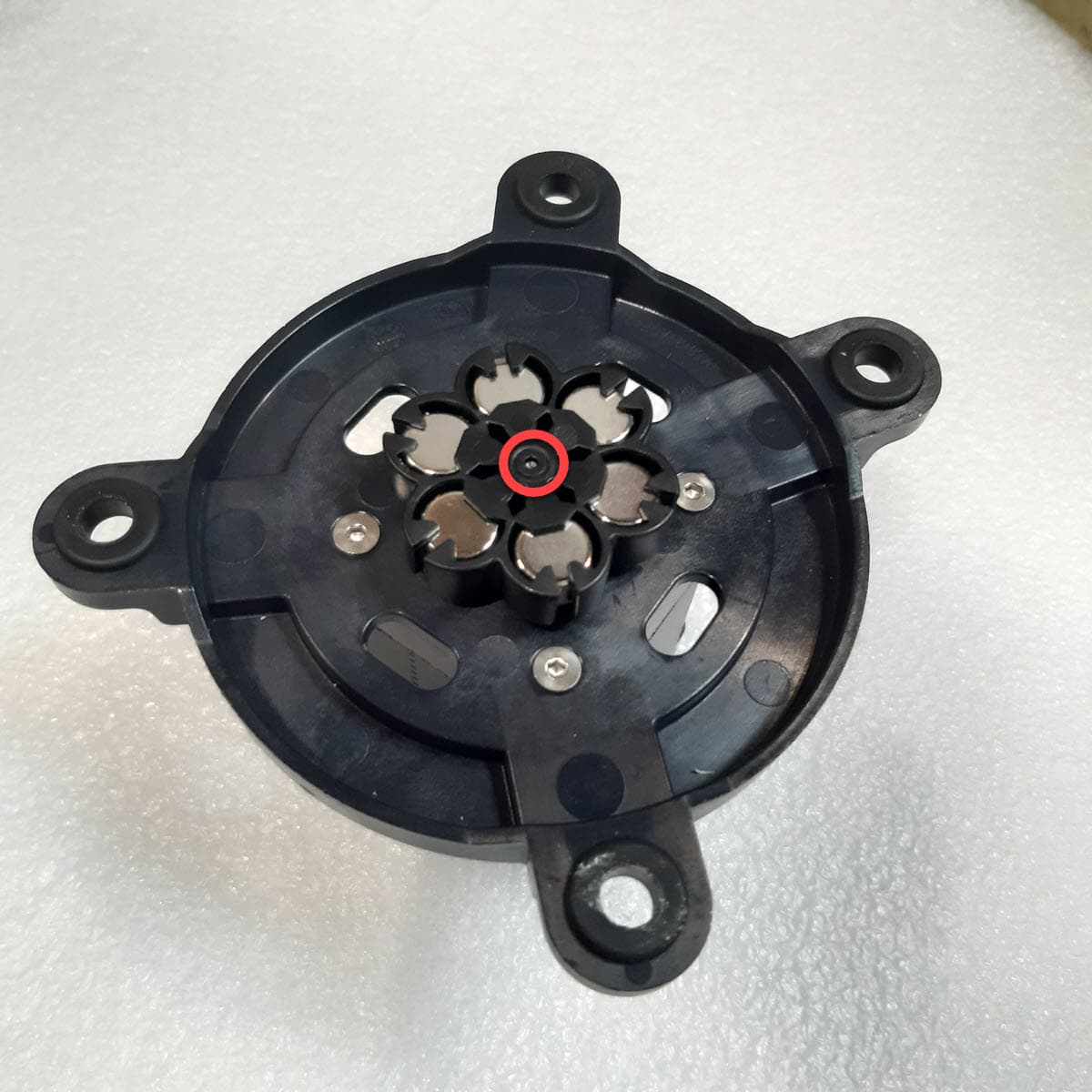

ステップ7：マグネットの向きを確認する（オプション）

インペラーモーターが正常に動作しているにもかかわらず、洗浄バケット内のインペラーが回転しない場合は、インペラーカプラーマグネットの向きを確認してください。ホールド モーター上部の6つの磁石の近くにある磁石です。 磁石の向きを確認し、極性が交互になっていることを確認します（ + - + - + - パターン）

概要： インペラーカプラーモーターアセンブリを再度組み立て、Form Wash Lに再度取り付けます。

ステップ1：マグネティックカプラーアセンブリをモーターアセンブリに取り付ける

1.5mmの六角レンチを使って、マグネティックカプラーアセンブリをモーターアセンブリにねじ込みます。

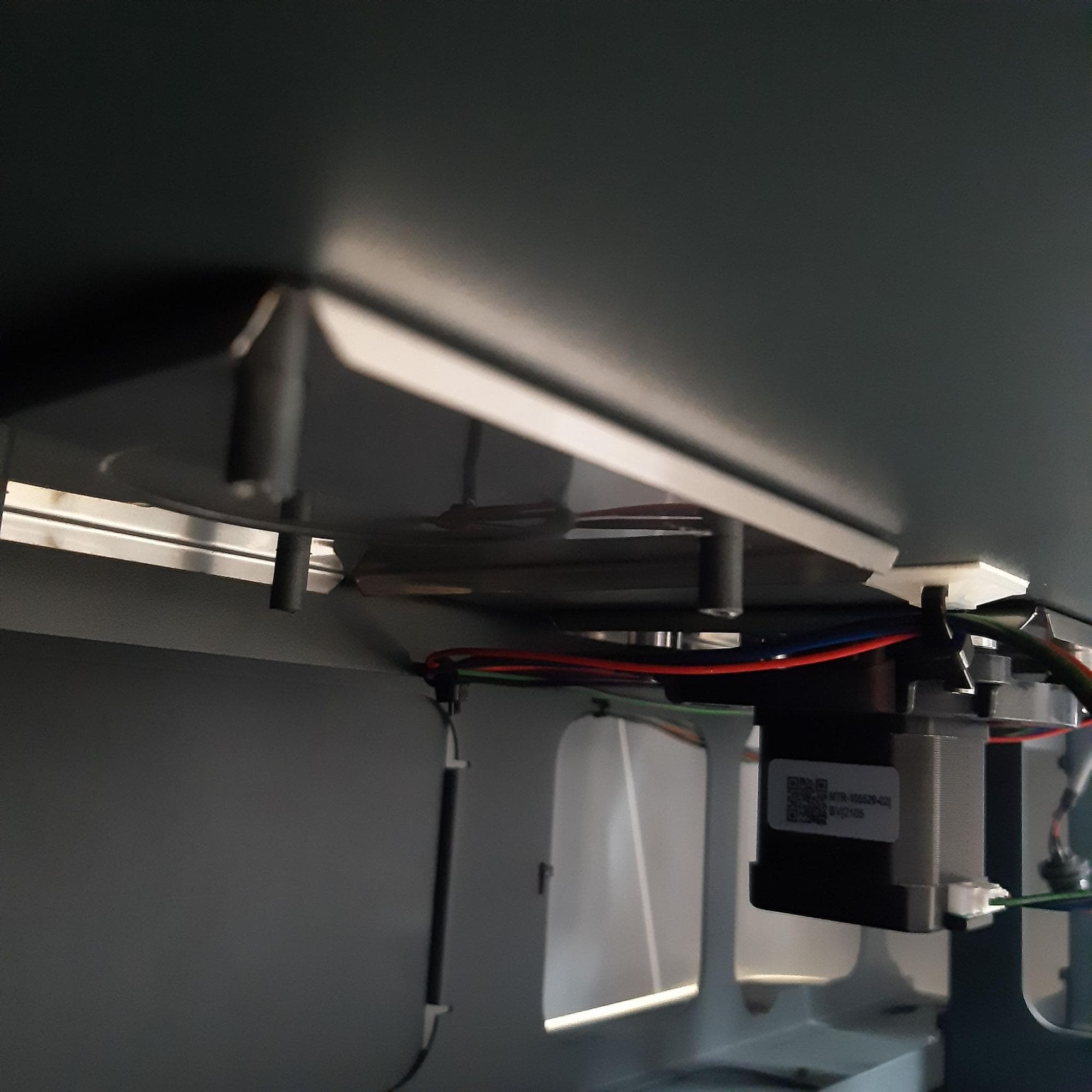

ステップ4：モーターアセンブリをForm Wash Lに再装着する

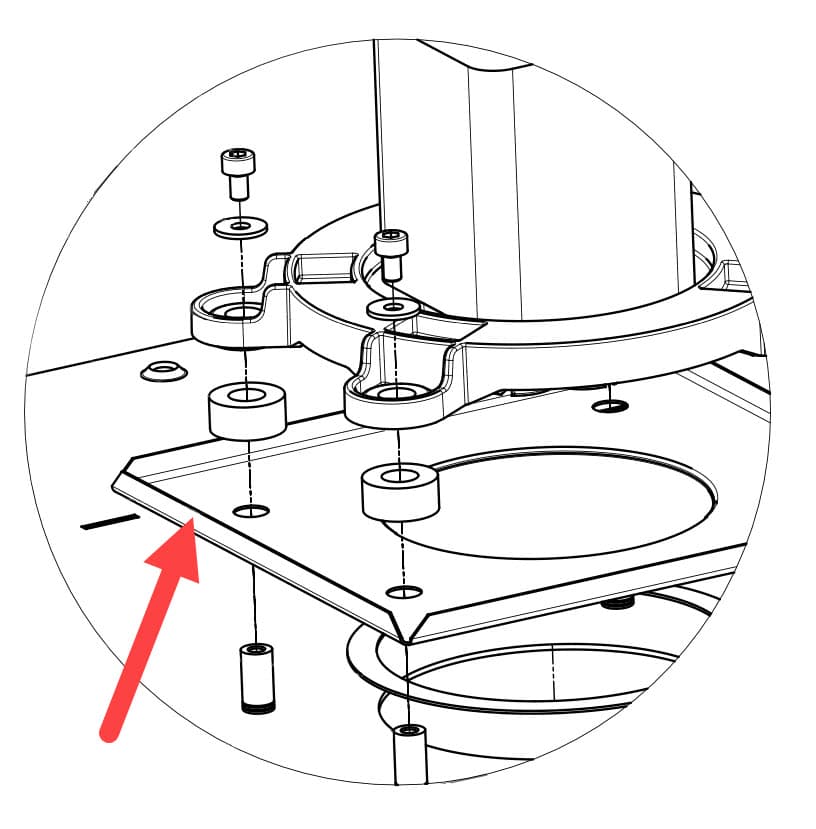

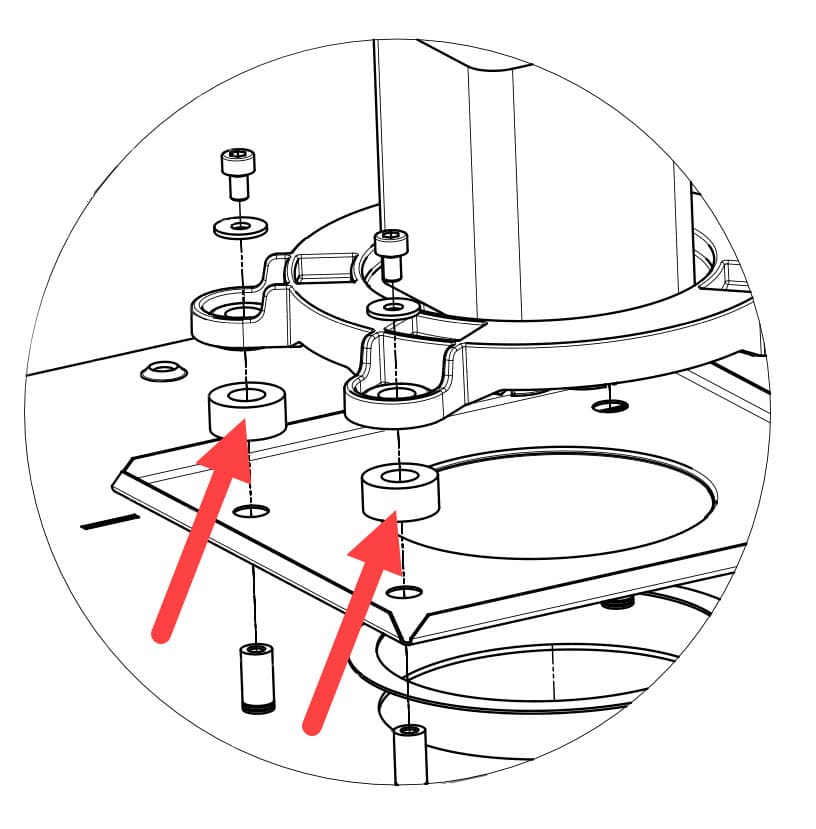

モーターをクラッチカバーに固定して、ネジ穴を合わせ、白いケーブルコネクタがマシンの前面を向くようにします。大きな銀色のスペーサーが、クラッチカバーとモーターの間にしっかり挟まっていることを確認します。 2.5mm六角ネジの1本にワッシャーをセットします。六角ねじを4つのねじ穴のうちの1つにねじ込みます。残りのネジとワッシャーも同様にします。2.5 mm 六角レンチを使って、一番奥のネジから順に、指で回せなくなる程度まで各ネジを締め付けます。

ステップ5：モーターアセンブリのケーブルコネクタを再接続する

モーターアセンブリのケーブルコネクタをそれぞれのモーターにゆっくりと差し込みます。

ステップ6：Form Wash Lを直立させる

マシンを通常の直立位置に戻します。

概要： 溶剤モニターのケーブルと下部の前面パネルをForm Wash Lに再度取り付けます。

ステップ1：下部前面パネルを取り付ける

下部の前面パネルがForm Wash Lの前面に正確に収まるように位置を合わせます。前面パネルに空いているネジ穴がマシンのフレームに空いているそれぞれに対応するネジ穴とぴったり合うことを確認します。これらのネジは、下部の前面パネルを本体に再度取り付ける前に、先に取り付けておく必要があります。

ステップ2：ダミーネジをねじ込む（オプション）

もし、ネジ穴がマシンフレームに空いているそれぞれ対応のネジ穴と合っていない場合、それぞれの穴にネジを入れ、パネルの内側にあるナットで固定してください。

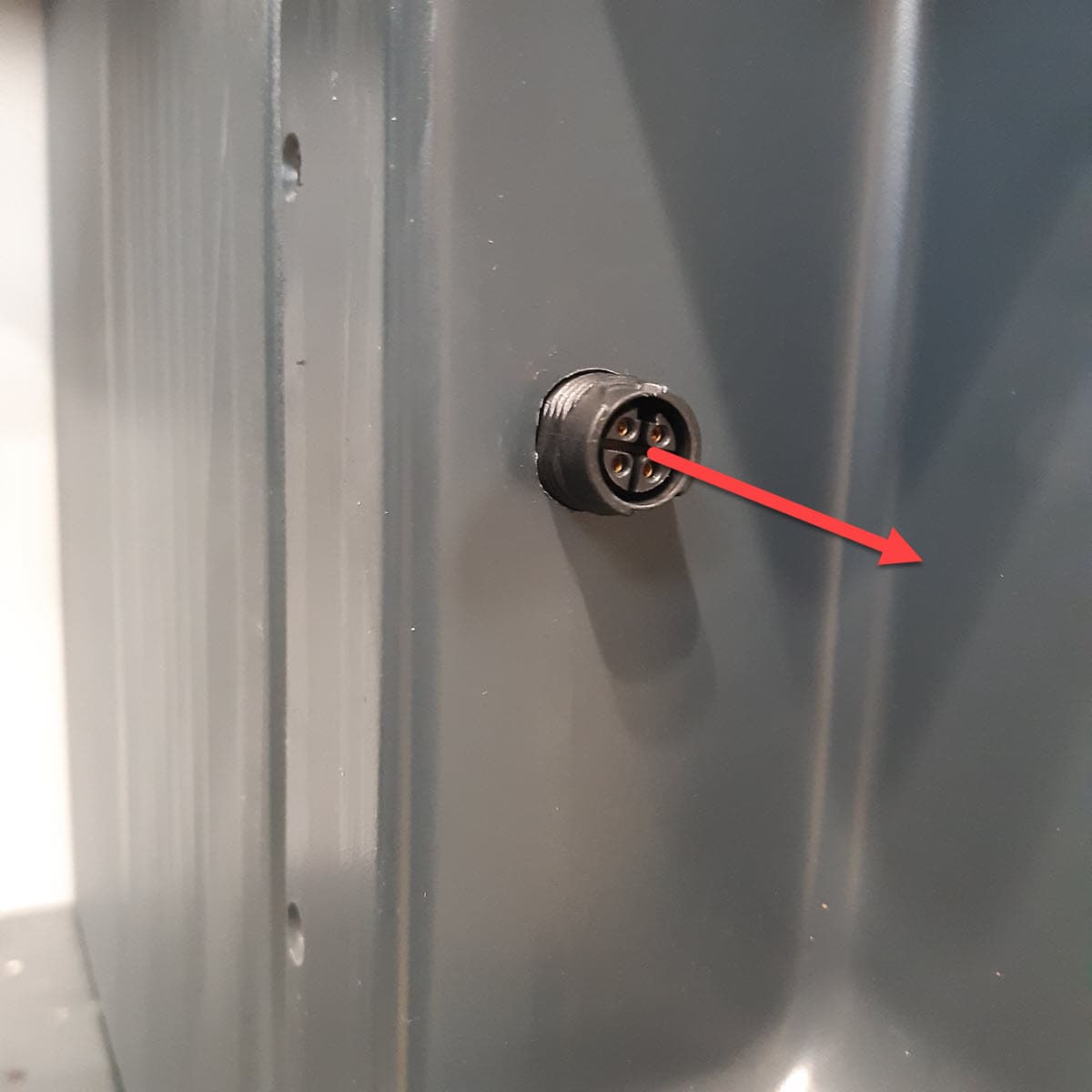

ステップ3：溶剤モニターのケーブルを再接続する

Form Wash Lの内部から溶剤モニターケーブルを取り出します。 レジンカートリッジを ソケット 下部の前面パネルを通して、 完全に外に出します。締め付け の 青 ナット 締め付けます。

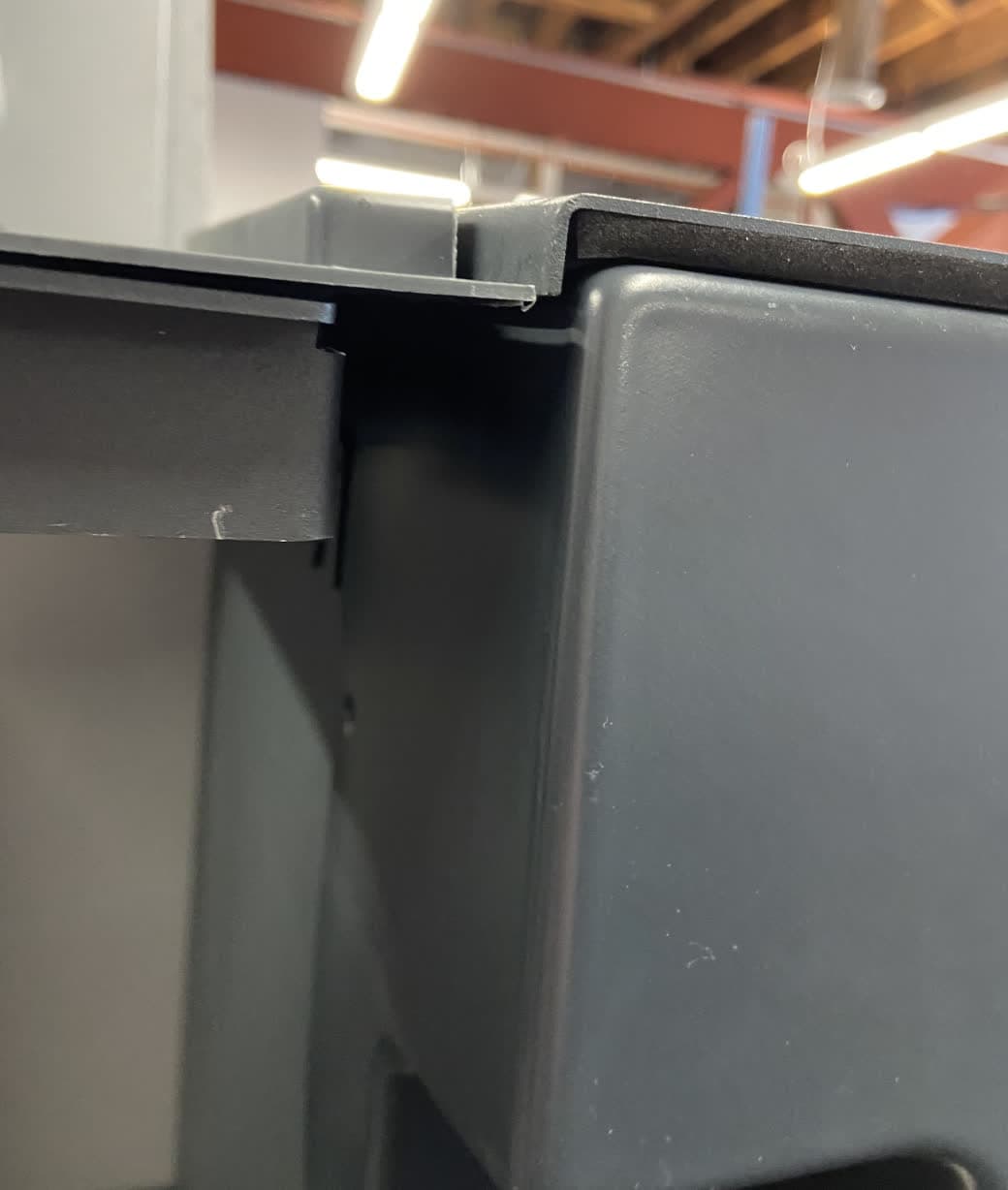

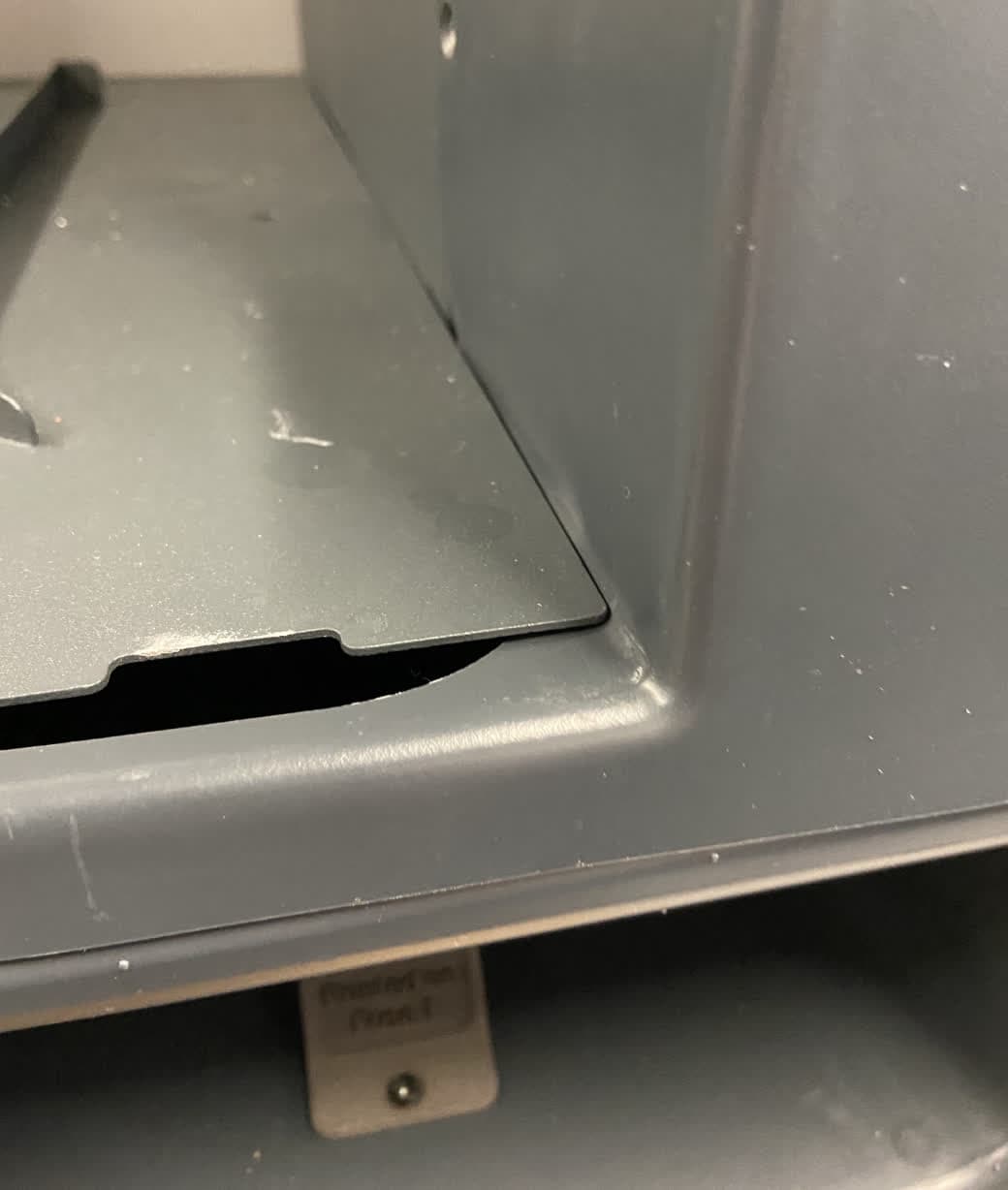

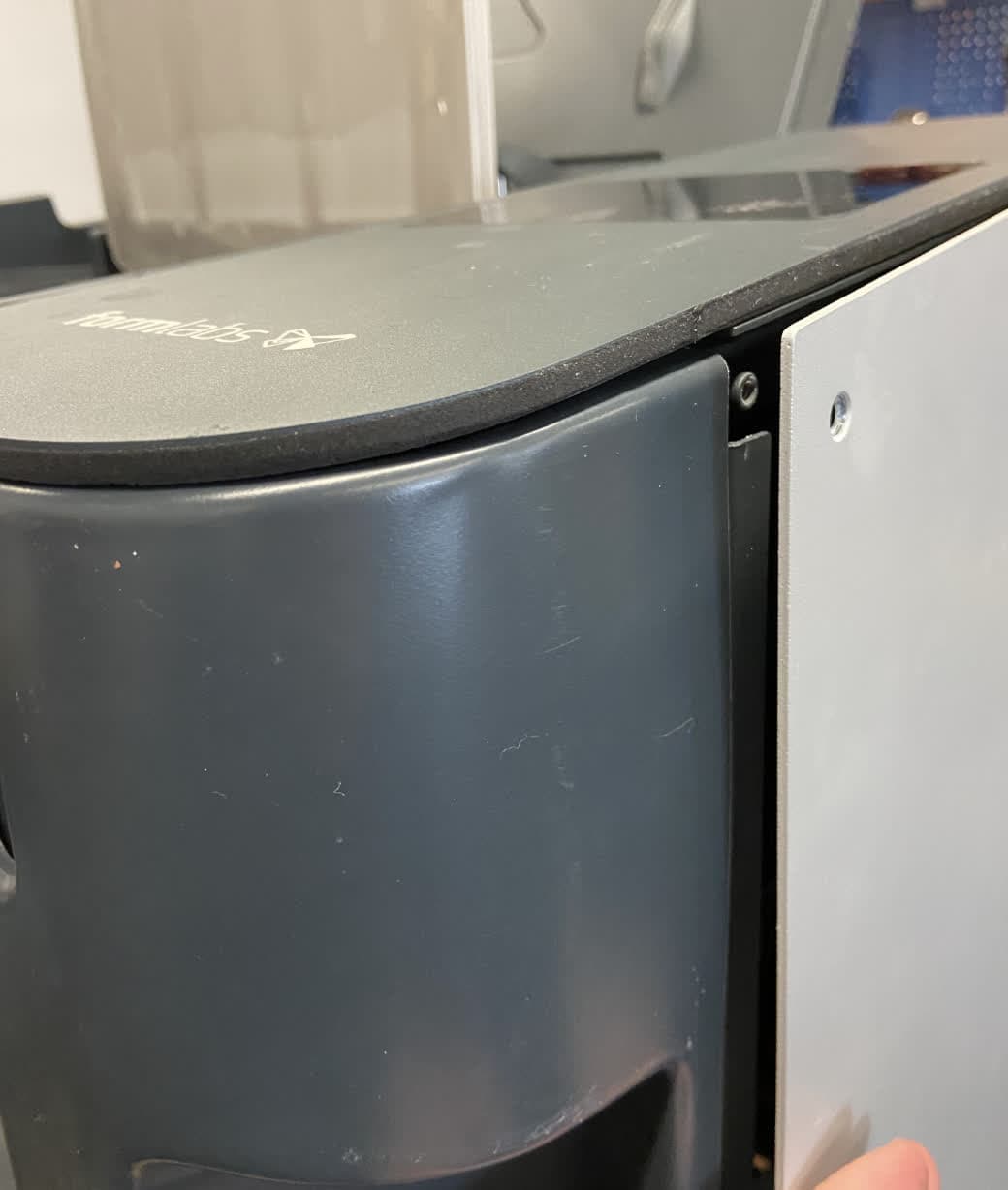

ステップ4：下部の前面パネルを再装着する

下部の前面パネルをスライドさせて、所定の位置にセットします。1本の 下部前面パネルの開いているネジ穴に2.5mmの六角ネジを取り付けます。ネジを締める 使用 2.5mm 六角 締め付けます。

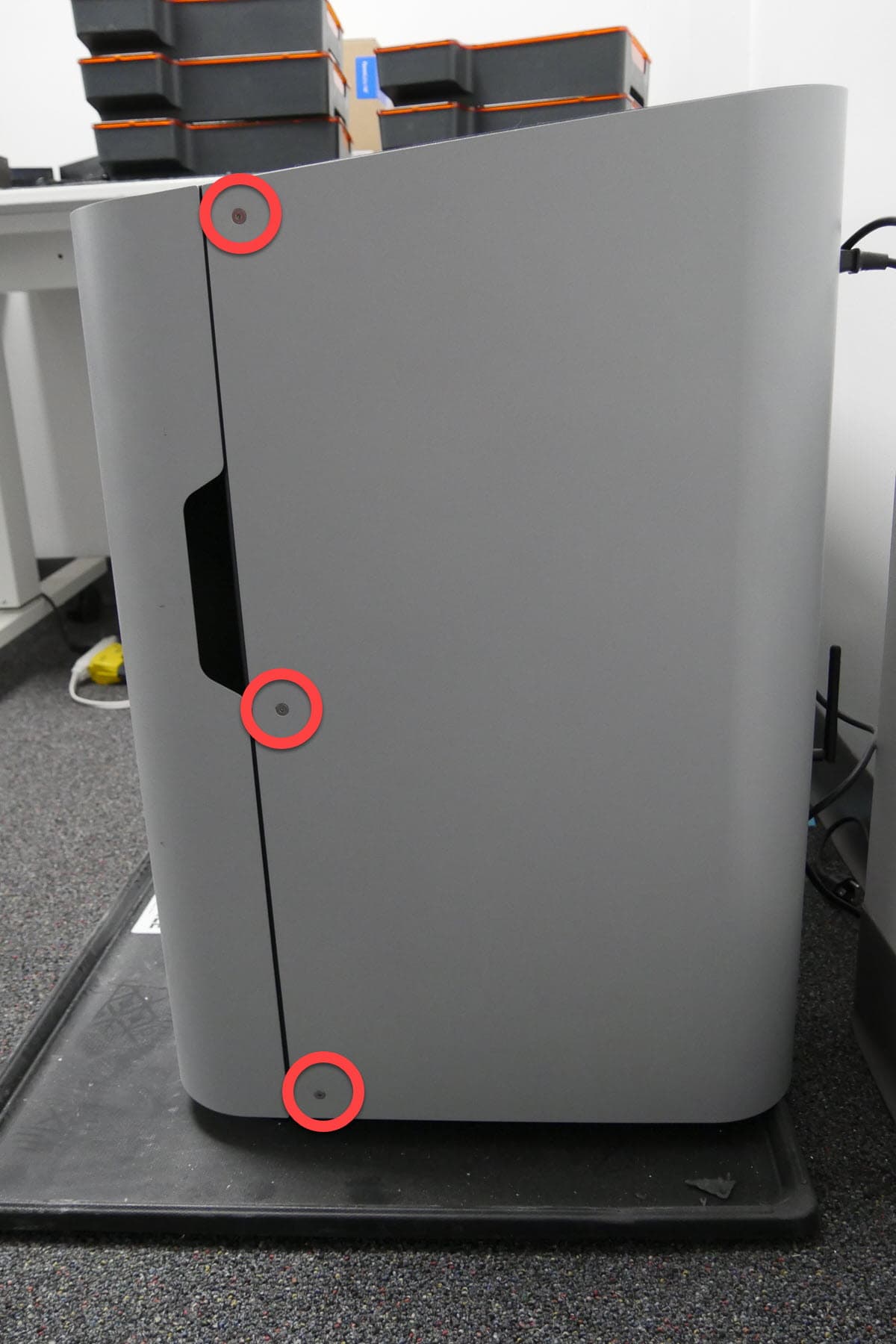

ステップ5：右パネルを再装着する

右側のパネルに空いている3つのネジ穴に2.5mmの六角ネジを1つずつねじ込みます。六角レンチを使用して 2.5mm 六角 キー 締め付けます。右パネルが正しい位置に収まっていることを確認し、 上記 下部の前面パネルにあります。

ステップ6：溶剤モニターを取り付ける

まず保護用の手袋を着用した手で溶剤モニタブラケット（溶剤モニタが取り付けられている）を、ウォッシュバケットの前端にクリップ止めします。

ステップ7：洗浄バケットの挿入

洗浄バケットをスライドさせて所定の位置に戻し、 造形 の ドアを開けます。 最近製造されたマシンでは、 正しく取り付けられると、バケットの左側にFormlabsのロゴが表示されます。

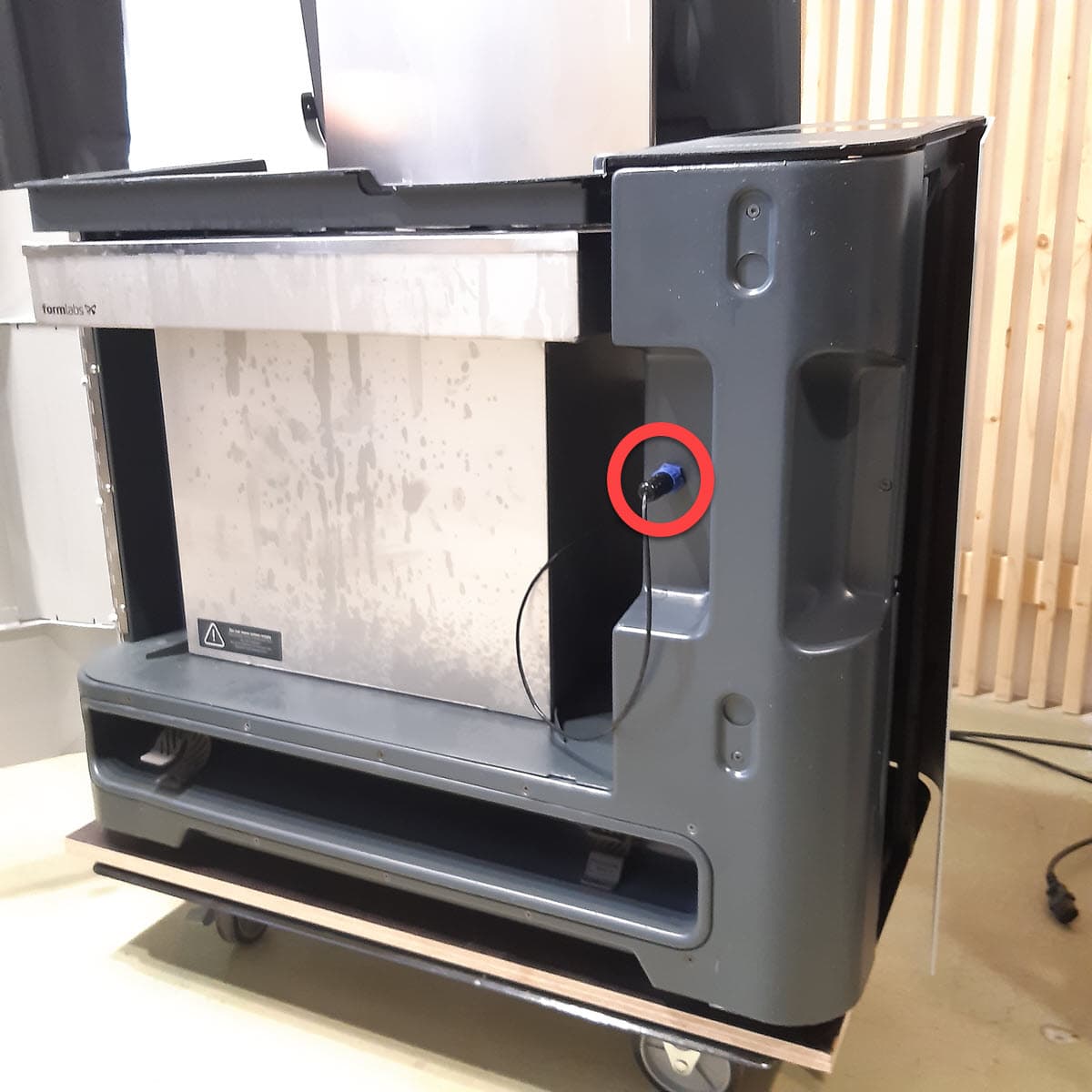

ステップ8：溶剤モニターのケーブルを接続する

ウォッシュバケットからの溶剤モニタケーブルを前面パネルのソケットに差し込みます。

概要： パネルを再装着した後、マシンの電源を入れ、最終チェックを行います。

ステップ1：マシンの電源を入れる

電源ケーブルをForm Wash Lとコンセントに接続します。本体背面のブレーカースイッチを オン 電源スイッチをONの位置にします。

ステップ 2：Zステージを上昇させる

タッチスクリーンで、 上昇

ステップ3：バックプレートを取り付ける

背面プレートをForm Wash L上のマウントに引っ掛けます。

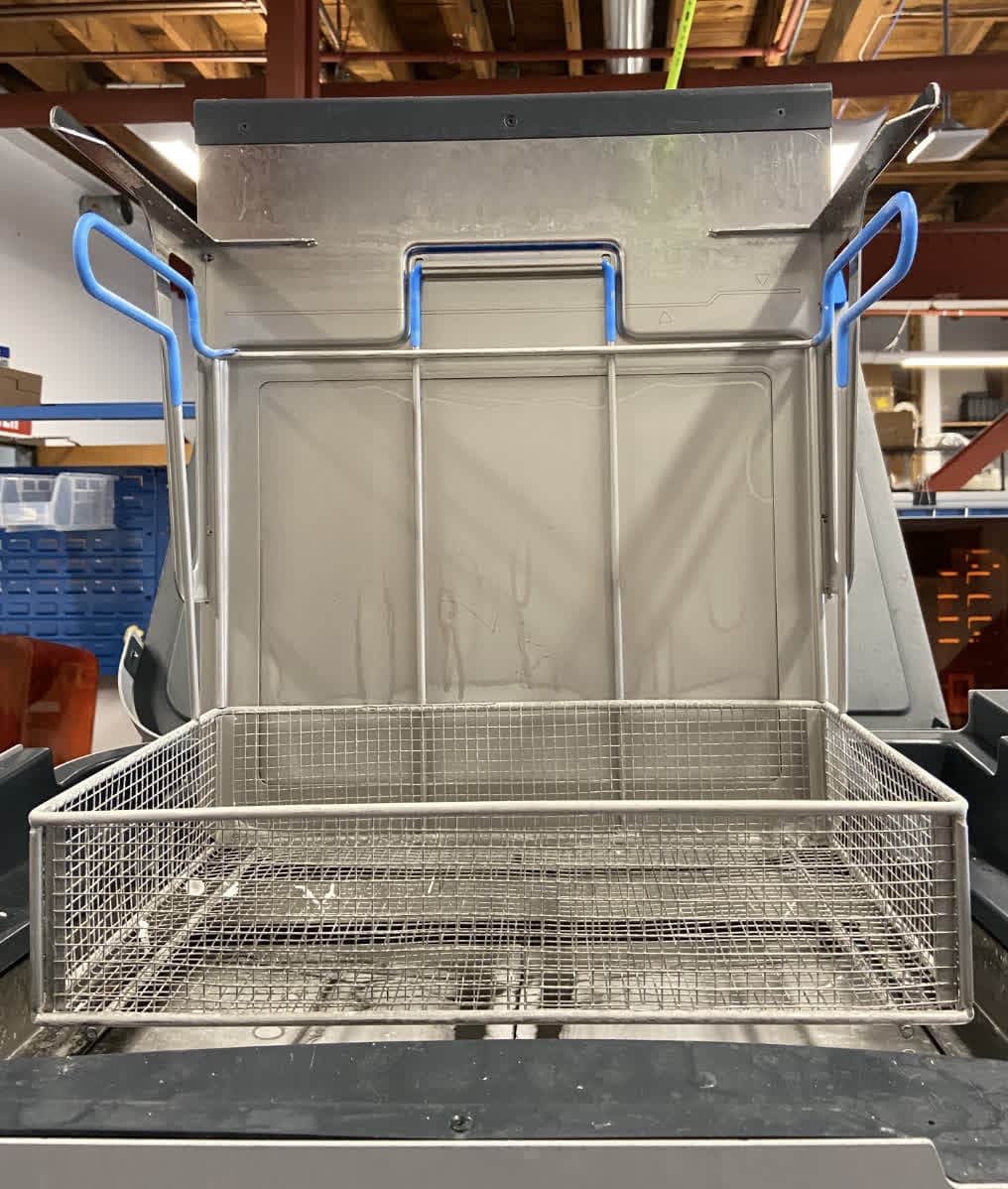

ステップ4：バスケットを再装着する

ワイヤーバスケットをForm Wash Lに再び装着します。

ステップ5：前面パネルを閉じる

前面パネルが閉じるまで、ゆっくりと押してください。

ステップ6：溶剤を交換する

タッチスクリーンで、 溶剤これまでの 溶剤 画面が表示されます。タップ Replace Solvent（溶剤の交換） 画面の指示に従って洗浄バケットを補充してください。

ステップ7：ウォッシュバケットに溶剤を入れる

サイフォンポンプの吸気口を溶剤が入っている容器に入れます。フレキシブルポンプホースを洗浄バケットにしっかりと入れます。洗浄バケットの内側の線まで溶剤を注ぎ込みます。

ステップ8：残った溶剤を廃棄する

余分な溶剤や使用済みの布は、自治体の規則に従って廃棄処分してください。

ステップ9：修理をテストする

洗浄サイクルを開始します。修理が成功していれば、インペラは正常に回転します。連絡先 Formlabsのサポート または、 正規販売代理店 手順の結果を共有するために使用します。
