Fuse 1世代のホッパーパウダーセンサーの交換

Fuse 1世代のホッパーパウダーセンサーの交換

Fuse 1世代のプリンターは、パウダーホッパー内の2つのセンサーを使って、マシンにどれだけのパウダーが充填されているかを測定します。これらのパウダーセンサーの一方または両方が故障または誤動作している場合、プリンターはパウダーの残量を正確に追跡できなくなります。

このガイドは、Fuse 1世代のパウダーセンサーを交換する際にご使用ください。

必要な備品:

必要な備品:

Formlabs:

他社製:

推定所要時間: 20–30分

作業スペースを用意する

概要: 以下のものを プリンタ 交換用のレジンタンクを置くための パウダーセンサーのクリーニングを行います。

備考:

Fuse 1シリーズ3Dプリンタ 精密な電子部品が含まれています。プリンター内の電子部品に触れる際には、静電気防止用ストラップで静電気を散逸させるか、接地用金属に触れて身体を接地させてから作業を行ってください。

ステップ 1:作業スペースを準備する

プリンターの周囲に作業スペースを整えます。作業スペースはよく換気された埃のない場所に確保してください。

ステップ 2:ホッパーを空にする

交換するパウダーセンサーのレベルより下までホッパーを空にします。パウダーセンサーはホッパーの内側から見えます。パウダーをすくい取り、きれいな容器に入れて再利用します。プリンターのEmpty Hopper(ホッパーを空にする)機能も使用できます。

  1. 空のビルドチェンバーを装着します。
  2. プリンターのタッチスクリーンで、
  3. Settings(設定)> Calibration(較正)> Empty Hopper(ホッパーを空にする)をタップします。
  4. Empty Hopper(ホッパーを空にする)画面に表示される指示に従って、ホッパーからビルドチャンバーにパウダーを移します。この作業には1時間ほどかかることがあります。

ステップ 3:プリンターの電源を切る

作業を進める前に、プリンターに接続されている電源ケーブルを抜きます。プリンターの電源ケーブルを電源に接続したままで作業を実施しないでください。プリンターの電源ケーブルを抜いた後、5分間待ってから作業を始めてください。

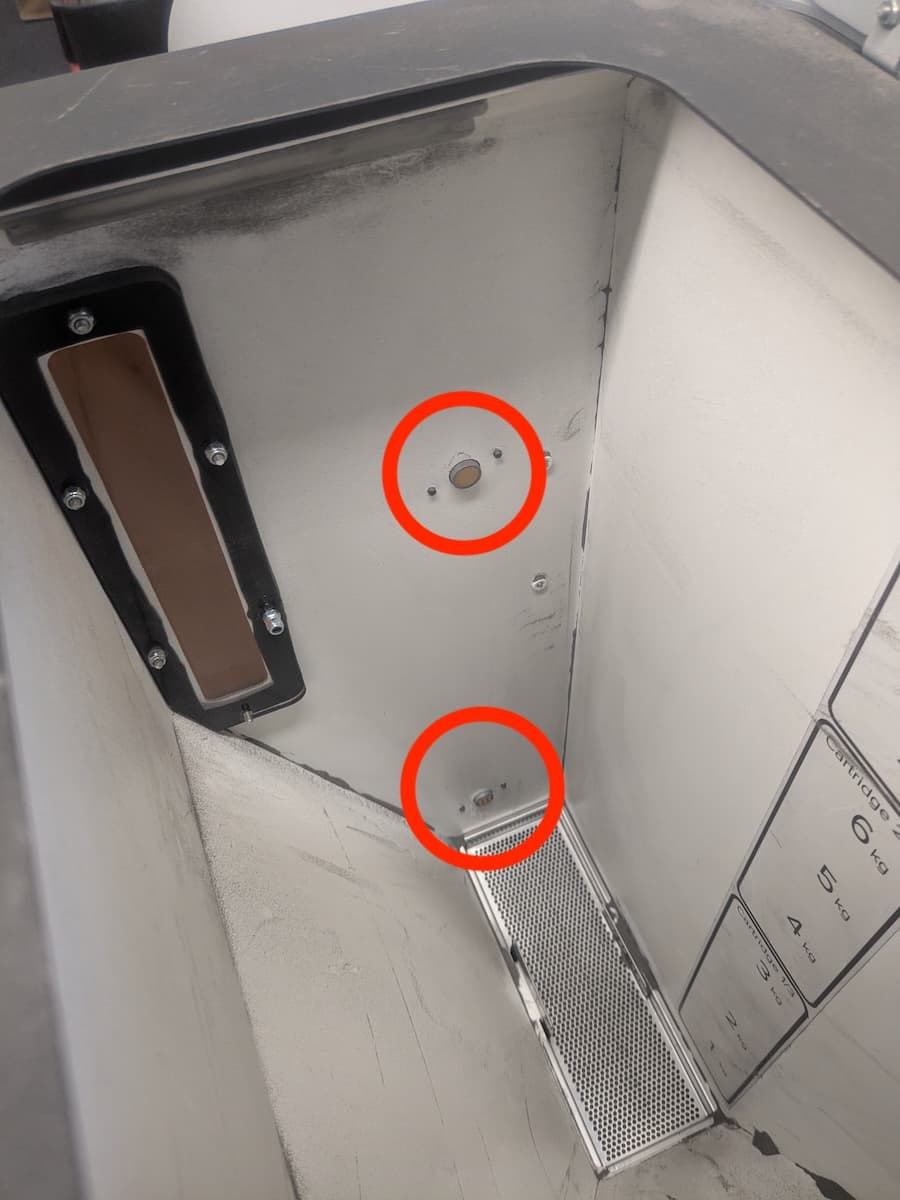

Fuse 1世代のパウダーセンサー(ホッパー内から見た様子)

危険:

プリンタのメンテナンス作業を実施する時、電源コードをコンセントに差し込んだままにしていると、電気ショックを受けるリスクが高まります。プリンターの背面パネルを取り外す時は、必ず電源ケーブルをコンセントから抜いてから作業してください。プリンターの背面パネルを取り外している間は、絶対に電源ケーブルを再度コンセントに差し込まないようにしてください。

上部パネルの取り外し

概要: Form 3B+の プリンター内部にアクセスできるようにします。

ステップ1:上部パネルのネジを外す

2.5mmの六角ドライバーを使用して、6mmのネジ26本を取り外します。 上部パネルをプリンターに固定しているM4皿ネジ:

上部の筐体パネルを取り外す
上部の筐体パネルを取り外す
上部の筐体パネルを取り外す
  • 6mmの六角レンチ バッファ側の前端のネジ
  • 12 6 mm プリンター上部のネジ
  • 8本(6mm) ホッパー側のネジを外します。

ネジは脇に置いておきます。

ステップ2:上部パネルを取り外す

赤外線センサーの扉と最後部を持ち、トップパネルを持ち上げてプリンタから外します。トップパネルを脇に置きます。

ホッパー側パネルとホッパーシェルの取り外し

概要:プリンタのホッパー側のパネルを取り外し、ドーザーアセンブリにアクセスします。

ステップ1:ホッパー側パネルのネジを外し始める

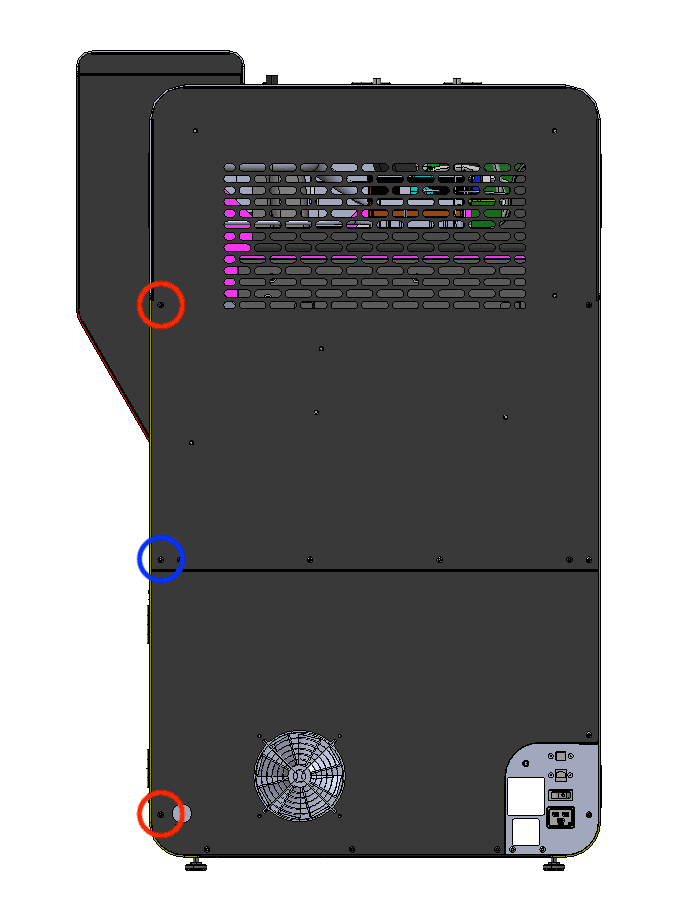

2.5mmの六角ドライバーを使用して、プリンター背面左側の8.0mmのM4ボタンヘッドネジ(黒2本(赤丸)、クロム1本(青丸))を緩めて取り外します。クロムネジの配置はプリンターの電気的な接地に重要なため、これらのネジの位置を確認しておきます。外したネジは脇に置いておきます。

上部パネルとホッパー側パネルを取り外す

ステップ2:ホッパー側パネルのネジを外す

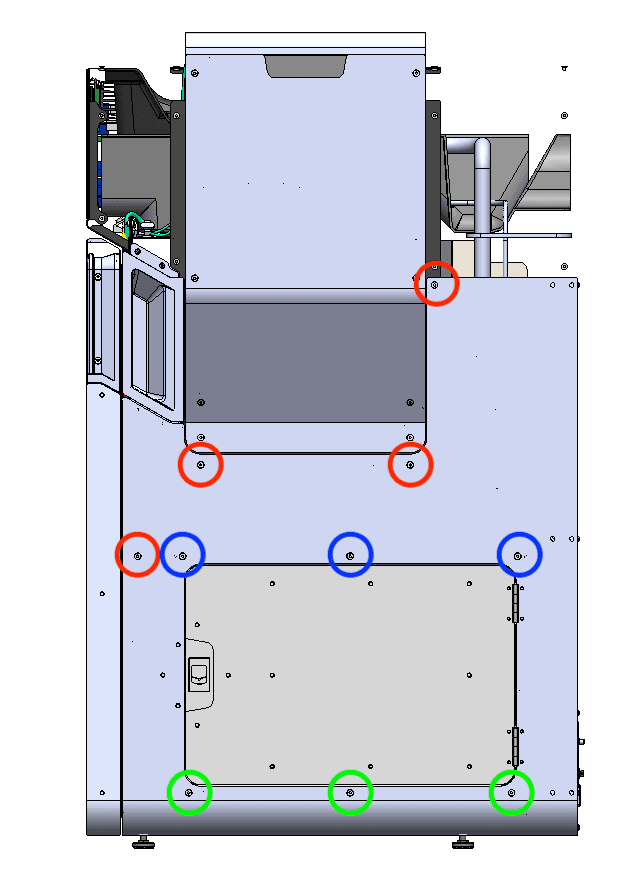

プリンターのホッパー側に移動します。2.5mmの六角ドライバーを使用して、ホッパー側パネルをプリンターに固定しているM4皿ネジ10本を緩めて取り外します。パネルを取り外しやすくするために、最上部の6.0mm皿ネジは最後に取り外します。外したネジは脇に置いておきます。

  • 16.0mmのネジ3本(緑色の円で囲まれた部分)
  • 12.0mmのネジ3本(青色で囲まれた部分)
  • 6.0mmのネジ4本(赤丸)
上部パネルとホッパー側パネルを取り外す

ステップ 3:ホッパー側パネルを傾ける

パネルをプリンターから離れるように傾け、インターロックスイッチのケーブルにアクセスできるようにします。この時点ではパネルを取り外さないでください。

上部パネルとホッパー側パネルを取り外す

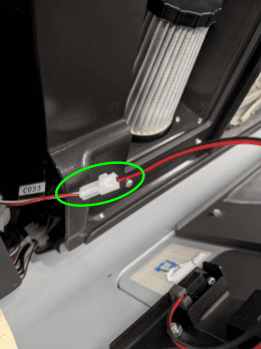

ステップ4:インターロックスイッチを外し、ホッパー側のパネルを取り外す

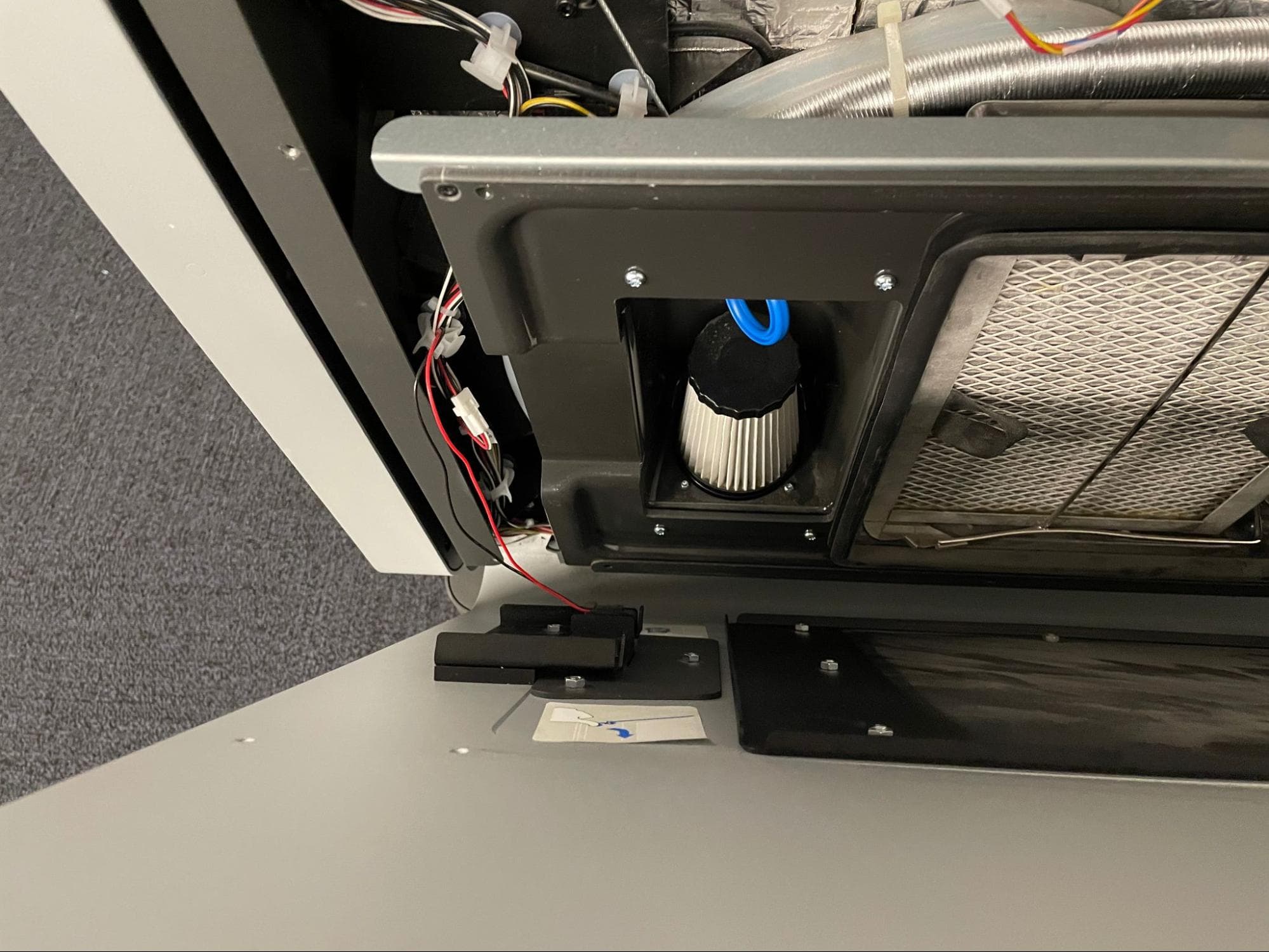

パネルの内側左手にあるインターロックスイッチにつながる黒と赤のケーブルを見つけます。C033とラベル付けされたケーブルを外します。

ホッパー側のパネルをプリンターから取り外します。その際、ケーブルが引っかかったり絡まったりしないように注意してください。パネルを平らで清潔な場所に置きます。

上部パネルとホッパー側パネルを取り外す

ステップ5:内扉のハンドルを取り外す

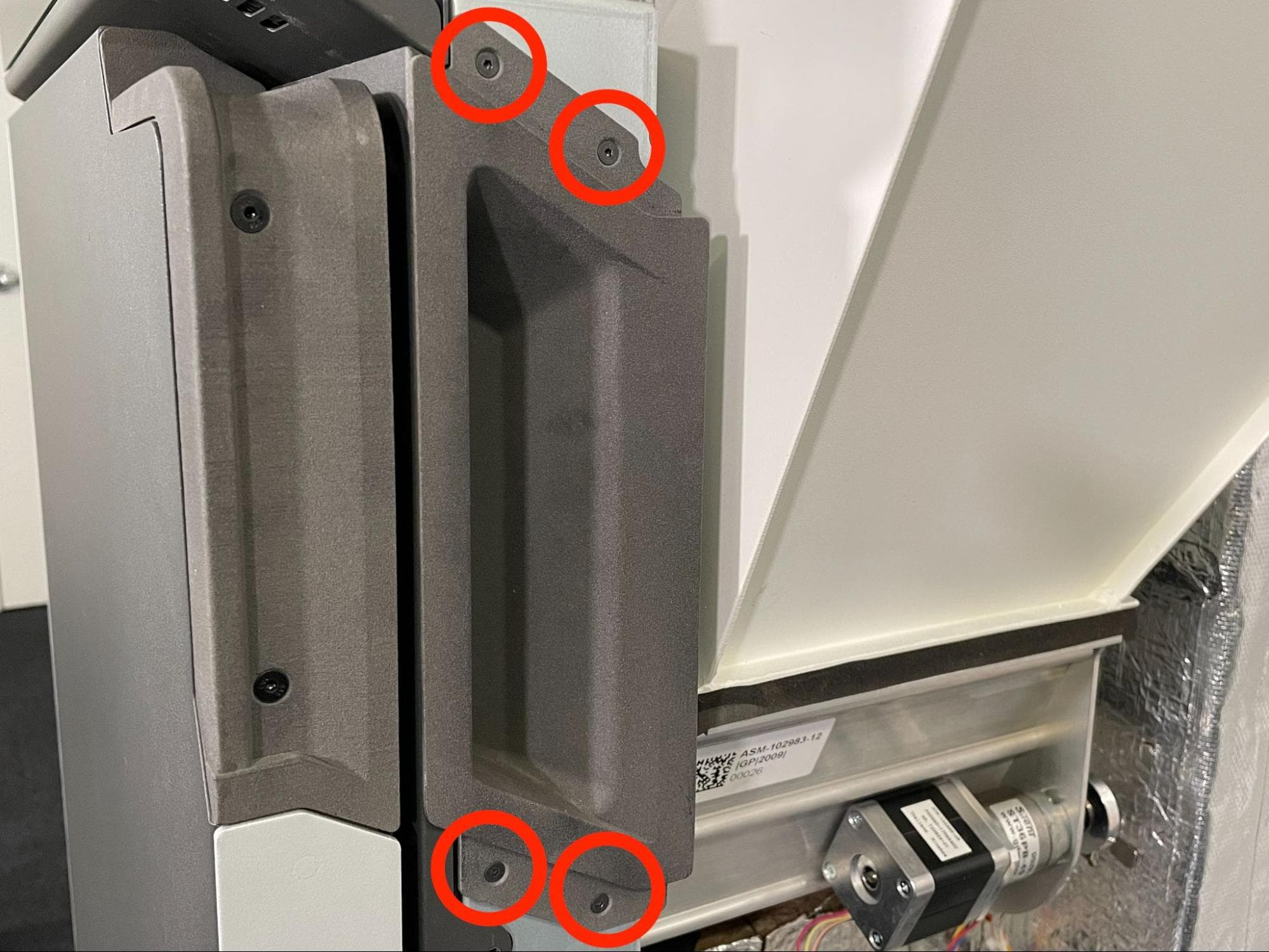

2.0mmの六角ドライバーを使用して、内扉ハンドルをプリンターに固定している10.0mmのM3黒色皿ネジ4本を緩めて取り外します。ドアハンドルを取り外し、ハンドルとネジを脇に置きます。

上部パネルとホッパー側パネルを取り外す

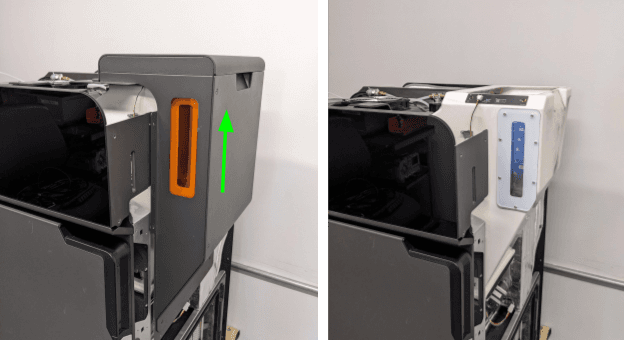

ステップ6:ホッパーシェルを取り外す

ホッパーシェルを上に持ち上げ、プリンターから引き離します。ホッパーシェルと蓋を脇に置きます。

上部パネルとホッパー側パネルを取り外す

パウダーセンサーの取り外し

概要: 交換するパウダーセンサーのケーブルを外し、センサーを取り外します。

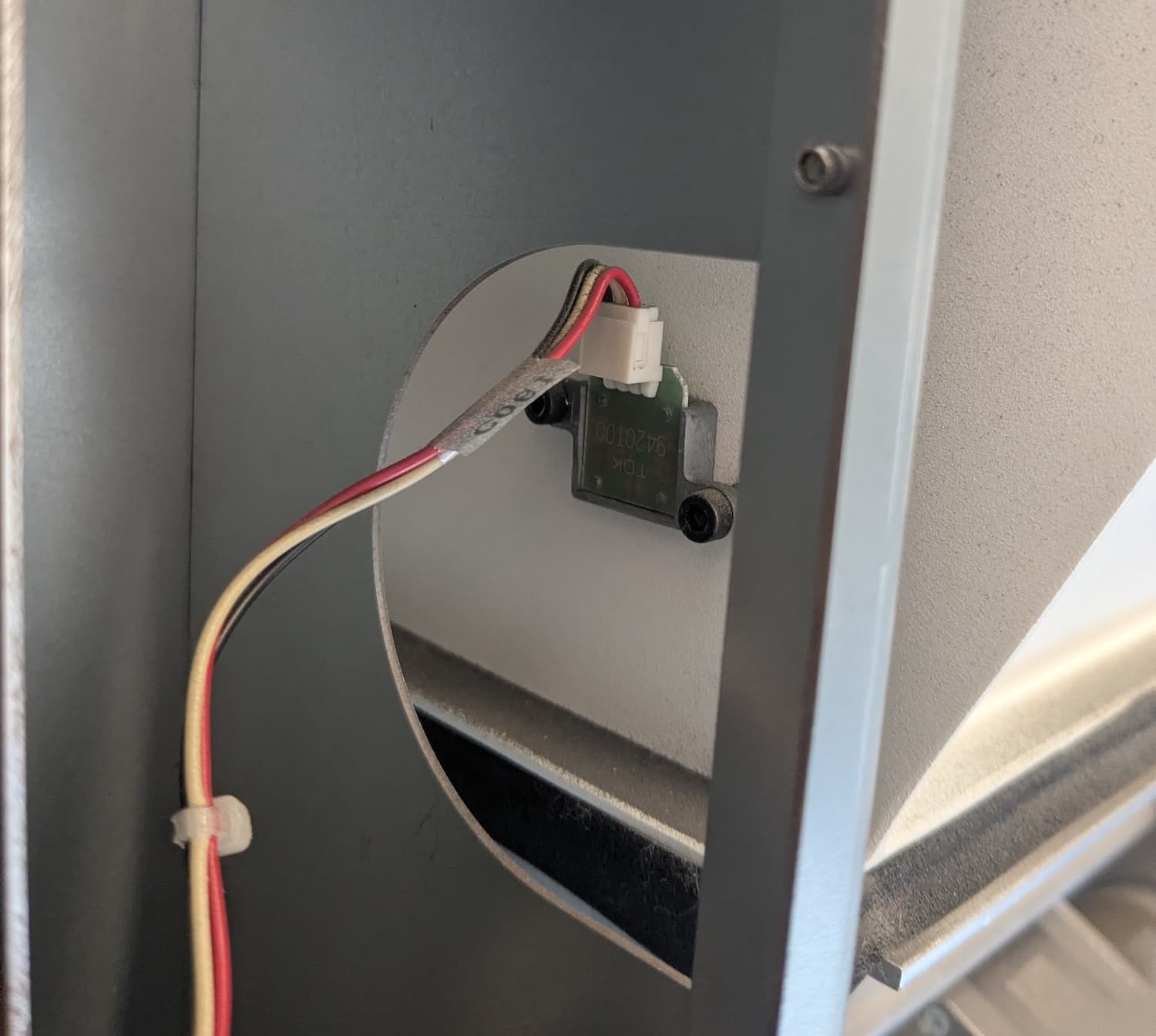

ステップ1:パウダーセンサーの位置を確認する

ステップ1:パウダーセンサーの位置を確認する
ステップ1:パウダーセンサーの位置を確認する

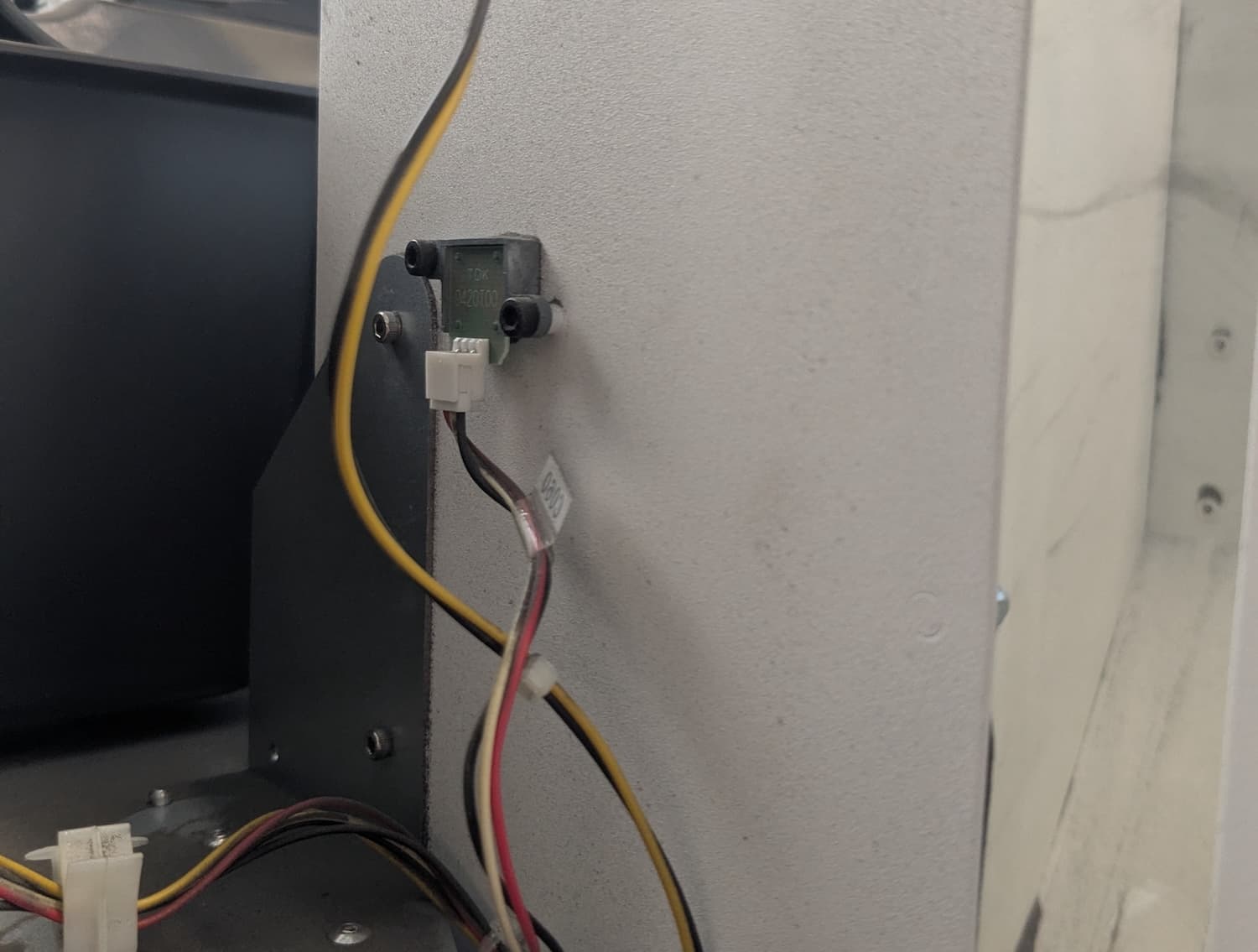

Fuse 1世代のプリンターには、パウダーホッパーの左側に2つのパウダーセンサーが搭載されています。下部センサーは、隣接するパネルの切り欠きからアクセスできます。

ステップ 2:パウダーセンサーの接続を解除する

交換するパウダーセンサーからケーブルを外します。プラスチック製のコネクタを持ち、まっすぐ下(上部センサーの場合)または上(下部センサーの場合)に引っ張って抜きます。ワイヤー自体を引っ張らないでください。

ステップ 2:パウダーセンサーの接続を解除する

ステップ 3:パウダーセンサーを取り外す

ステップ 3:パウダーセンサーを取り外す
ステップ 3:パウダーセンサーを取り外す

2.5mmの六角ドライバーを使用して、パウダーセンサーをホッパーに固定している2本の2.5mm六角ネジを緩めて取り外します。ホッパーの横のスペースに収めるために、六角レンチやボールエンドドライバーが必要になる場合があります。外したネジは脇に置いておきます。パウダーセンサーをホッパーから取り外し、電子廃棄物と一緒に廃棄するために脇に置いておきます。

ステップ4:もう一方のパウダーセンサーを取り外す(オプション)

両方のパウダーセンサーを交換する場合は、もう一方のセンサーについても手順2~3を繰り返します。

交換用パウダーセンサーの取り付け

概要: 交換用センサーをプリンターのホッパーに取り付け、固定し、接続します。

ステップ1:新しいパウダーセンサーを取り付ける

ステップ1:新しいパウダーセンサーを取り付ける
ステップ1:新しいパウダーセンサーを取り付ける

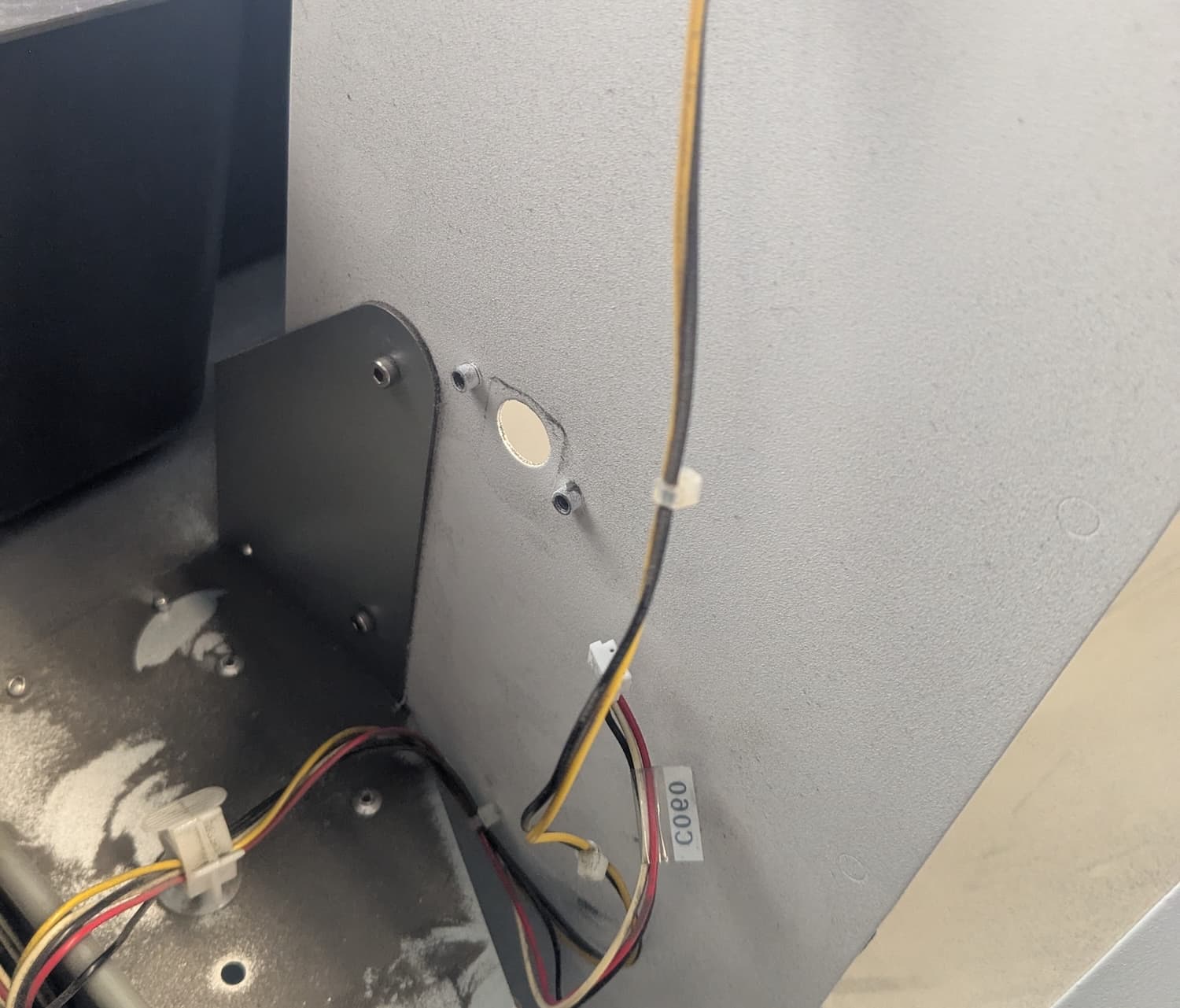

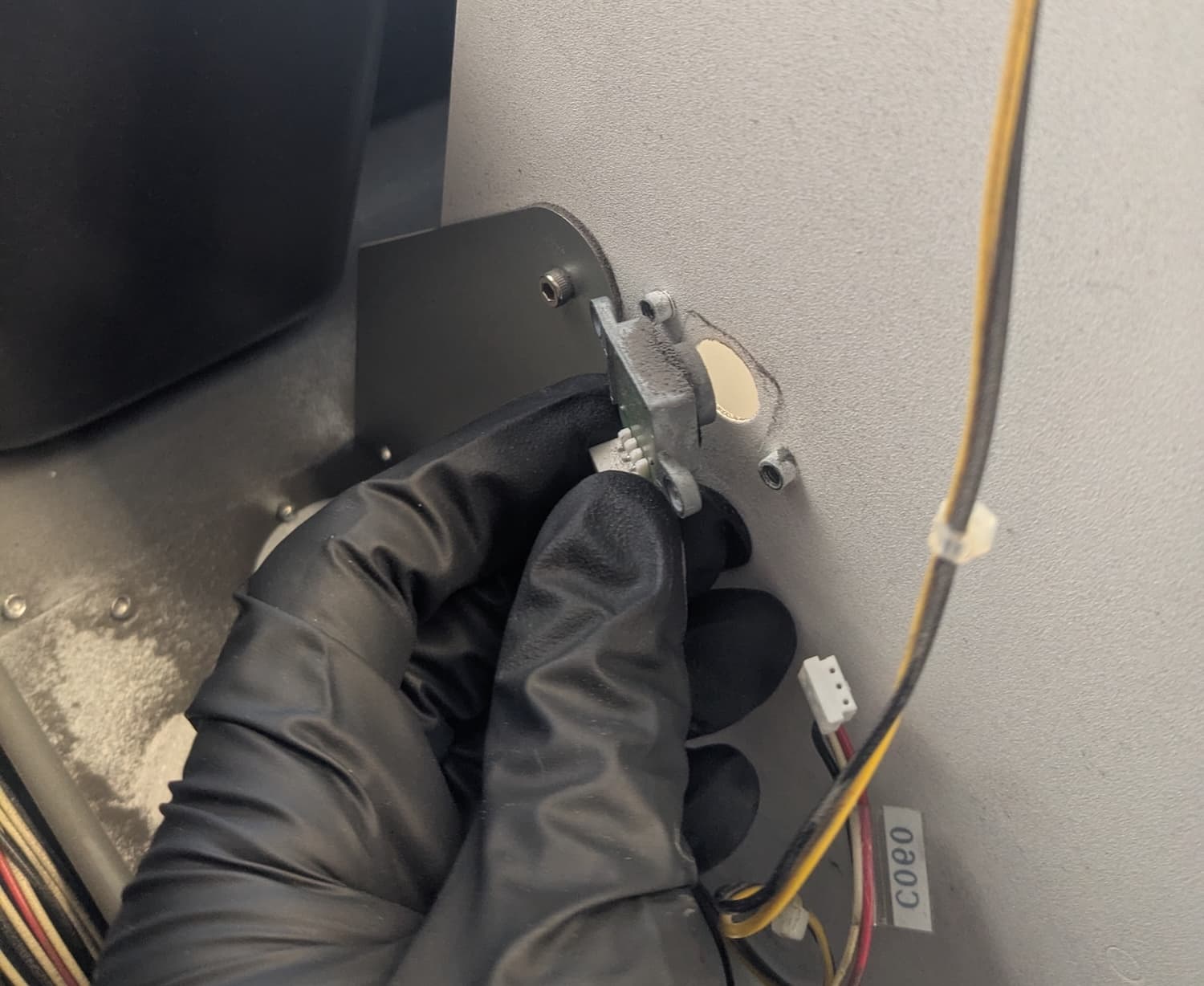

交換用パウダーセンサーを梱包材から取り出します。上部パウダーセンサーを交換する場合は、新しいセンサーのケーブルコネクタを下向きにします。下部パウダーセンサーを交換する場合は、新しいセンサーのケーブルコネクタを上に向けて取り付けます。センサーの丸い面をホッパーの穴に通し、センサーハウジングのネジ穴を穴の隣にある2つのスタンドオフに合わせます。

ステップ2:パウダーセンサーを固定する

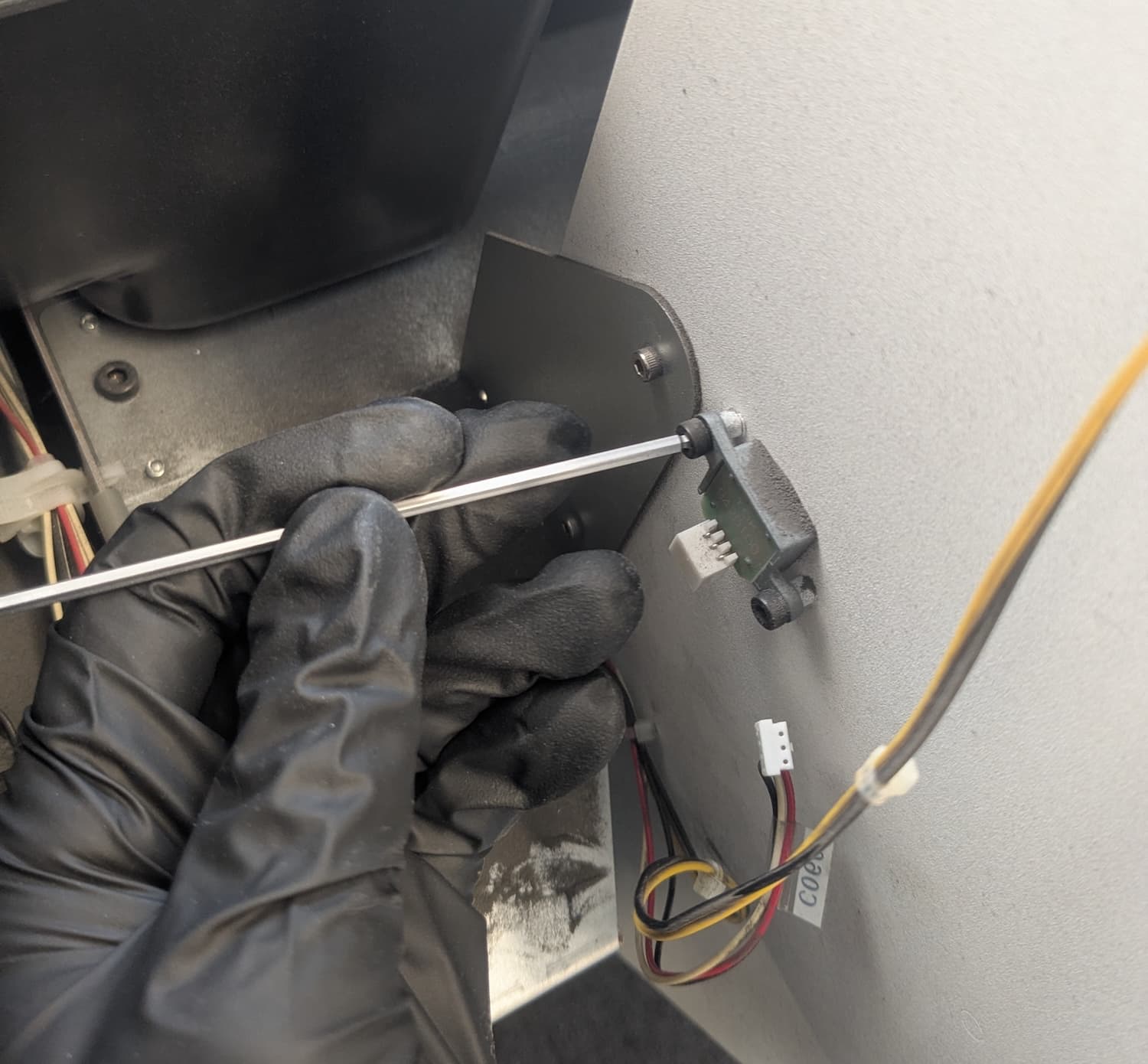

取付ネジを1本ずつ、センサーハウジングのネジ穴にねじ込みます。2.5mmの六角ドライバーを使用して、しっかりと締め付けます。

ステップ 2:パウダーセンサーを固定する

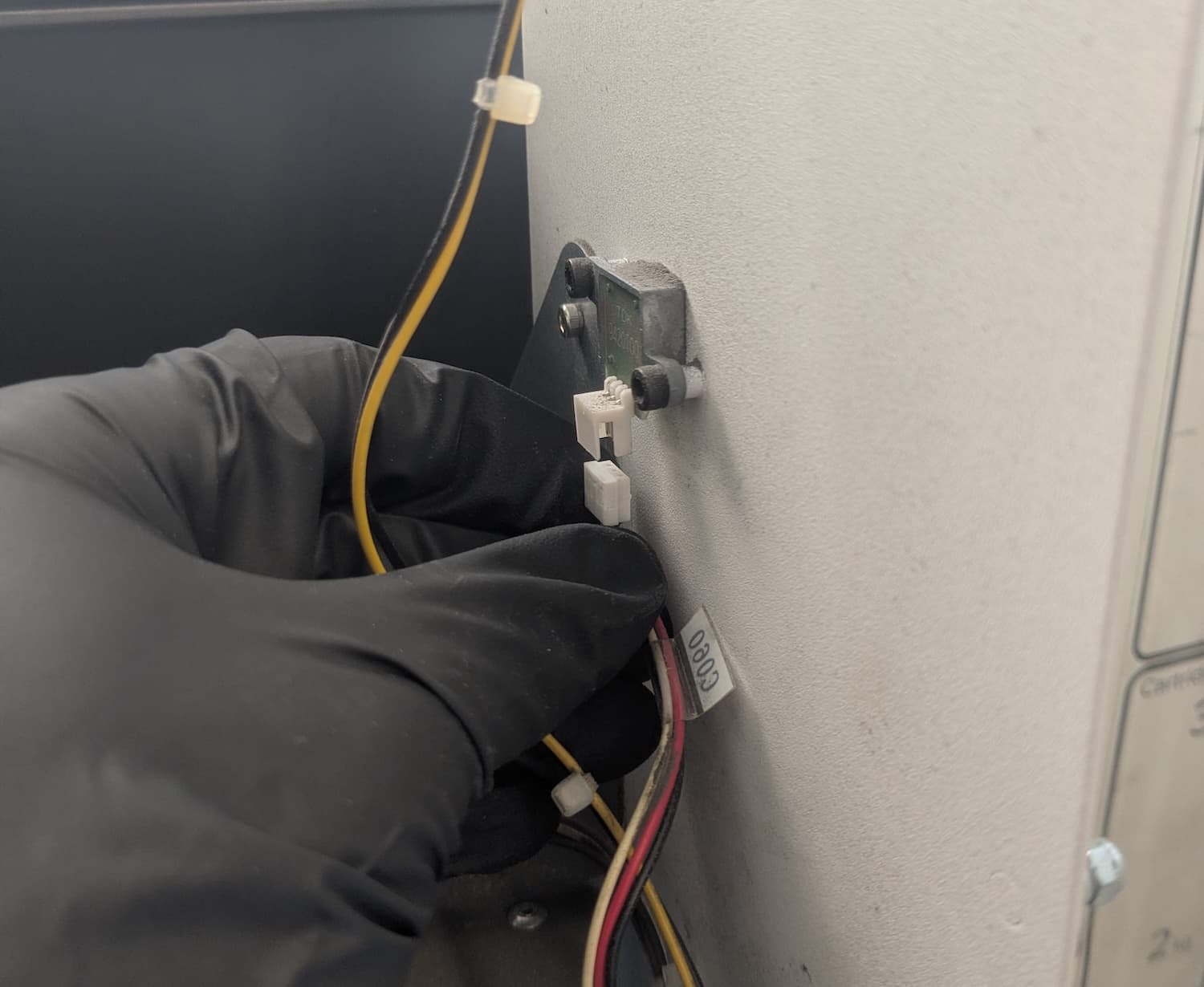

ステップ3:センサケーブルを接続する

センサーケーブルを新しいパウダーセンサーに接続します。コネクタは正しい向きでセンサーに差し込む必要があります。

ステップ3:センサケーブルを接続する

ステップ4:もう一方のパウダーセンサーを取り付ける(オプション)

両方のパウダーセンサーを交換する場合は、もう一方のセンサーについても手順1~3を繰り返します。

ホッパーシェルとホッパー側パネルの再装着

概要: ホッパーを再装着した後、プリンターのホッパー側のパネルを再装着します。

ステップ1:ホッパーシェルを取り付ける

ホッパーシェルをホッパーに合わせ、下にスライドさせて所定の位置に収めます。

上部パネルとホッパー側パネルを取り付ける

ステップ2:内扉のハンドルを取り付けて固定する

内側のドアハンドルの4つのネジ穴を、プリンタのホッパー側前縁の対応するネジ穴に合わせます。10.0mmのM3ブラック皿ネジを4つのネジ穴にそれぞれ1本ずつねじ込み、2.0mmの六角ドライバーでしっかりと締め付けます。

上部パネルとホッパー側パネルを取り付ける

ステップ3:インターロックスイッチのケーブルを再接続する

ホッパー側パネルの下部をプリンターの下部に合わせ、ご自身の方に寄りかからせます。インターロックスイッチのケーブル(C033と表示)をレセプタクルに再接続します。必要に応じて、インターロックケーブルのたるみをプリンターのフレームの側面に押し込みます。

上部パネルとホッパー側パネルを取り付ける

ステップ4:ホッパー側パネルの固定を開始する

ホッパー側パネルの10個のネジ穴にM4皿ネジを1本ずつねじ込みます。2.5mmの六角ドライバーを使用して、しっかりと締め付けます。最も便利で簡単に取り付けるには、以下の順序でネジを締めてください。

  1. ホッパー下の6.0mmネジ4本(赤丸)
  2. フィルタードア下の16.0mmネジ3本(緑丸)
  3. フィルタードア上の12.0mmネジ3本(青丸)
上部パネルとホッパー側パネルを取り外す

ステップ5:ホッパー側パネルの固定を続ける

2本の黒い8.0mmのM4ボタンヘッドネジを、画像で赤丸で囲んだネジ穴にねじ込みます。クロム8.0mmのM4ボタンヘッドネジを、青色で囲んだネジ穴にねじ込みます。2.5mmの六角ドライバーを使用して、しっかりと締め付けます。

上部パネルとホッパー側パネルを取り付ける

上部パネルの再装着

概要: ホッパー側のパネルを再装着した後、上部パネルを再装着して固定します。

ステップ1:上部パネルを合わせる

上部パネルを持ち上げ、プリンターの上に置きます。上部パネルのネジ穴をプリンタフレームの対応する穴に合わせます。

ステップ2:上部パネルのネジを固定する

6mmの 上部パネルの18箇所のネジ穴にM4皿ネジを取り付けます。

上部の筐体パネルを取り外す
上部の筐体パネルを取り外す
上部の筐体パネルを取り外す
  • 6mmネジ x 6 バッファ側の前端のネジ
  • 12 6 mm プリンター上部のネジ
  • 8本(6mm) ホッパー側のネジ

2.5mmの六角ドライバーを使用し、ネジをしっかりと締め付けます。

修理を完了する

概要: 交換用パウダーセンサーを取り付けた後、プリンターの電源を入れ、最終チェックを行います。

ステップ1:プリンターの電源を入れる

プリンターの電源ケーブルを、プリンター本体と電源に接続します。プリンターが初期化されます。

ステップ2:修理をテストする

パウダーホッパーにパウダーを補充します。プリンターのタッチスクリーンで、追加したパウダー量が正しく認識されているか確認します。
