Fuse 1世代のリコーターローラーの交換

リコーターは、プリントベッド上を移動しながらパウダーを均一に敷き詰めます。リコーターローラーが損傷すると、ゴミや不均一なリコーティングによるプリント不良の原因になります。

このガイドを参照し、Fuse 1世代プリンターのリコーターローラーを交換してください。

必要な備品：

Formlabs：

交換用リコーターローラー（RP-FS1-RU-01）

他社製：

2.5mm六角ドライバー（平頭）
7mmレンチ
マレット（オプション）
安全メガネ
ニトリル手袋
N95以上の防塵マスク
エタノール（99%、無水）またはイソプロピルアルコール
研磨剤不使用のワイプ

所要時間（目安）： 15～20分

危険：

この操作マニュアルに記載されている安全に関する指示内容や注意事項をすべて熟読し、順守してください。間違った部品と交換すると、火傷、電気ショック、火災または爆発に繋がる恐れがあります。廃棄する部品はすべて、現地の法規制に従って処分してください。

警告：

プリンターが最後に造形を完了してから6時間経過していない場合は、この手順を実行しないでください。これを守らないと、重篤な火傷を負う場合があります。Fuse 1を構成するコンポーネントに触れたり点検したりする時は、造形筐体が室温まで冷えていることを確認してから行ってください。

石英管ヒーターの空間フィルタの取り外し

概要： プリンタを修理できる状態にし、石英管ヒーターのスペーシャルフィルタを取り外して、リコーターローラーにアクセスしやすくします。

ステップ1：作業スペースを準備する

プリンターの周囲に作業スペースを整えます。作業スペースはよく換気された埃のない場所に確保してください。パウダーの安全データシートに基づき、プリンター内のパウダーに適した個人用保護具を着用してください。

ステップ 2：プリンター筐体のドアを開ける

タッチスクリーンを使って、プリント筐体のドアを開きます。ビルドチャンバーが挿入されている場合は、電源を切って取り外します。

ステップ 3：空間フィルタの固定ネジを外す

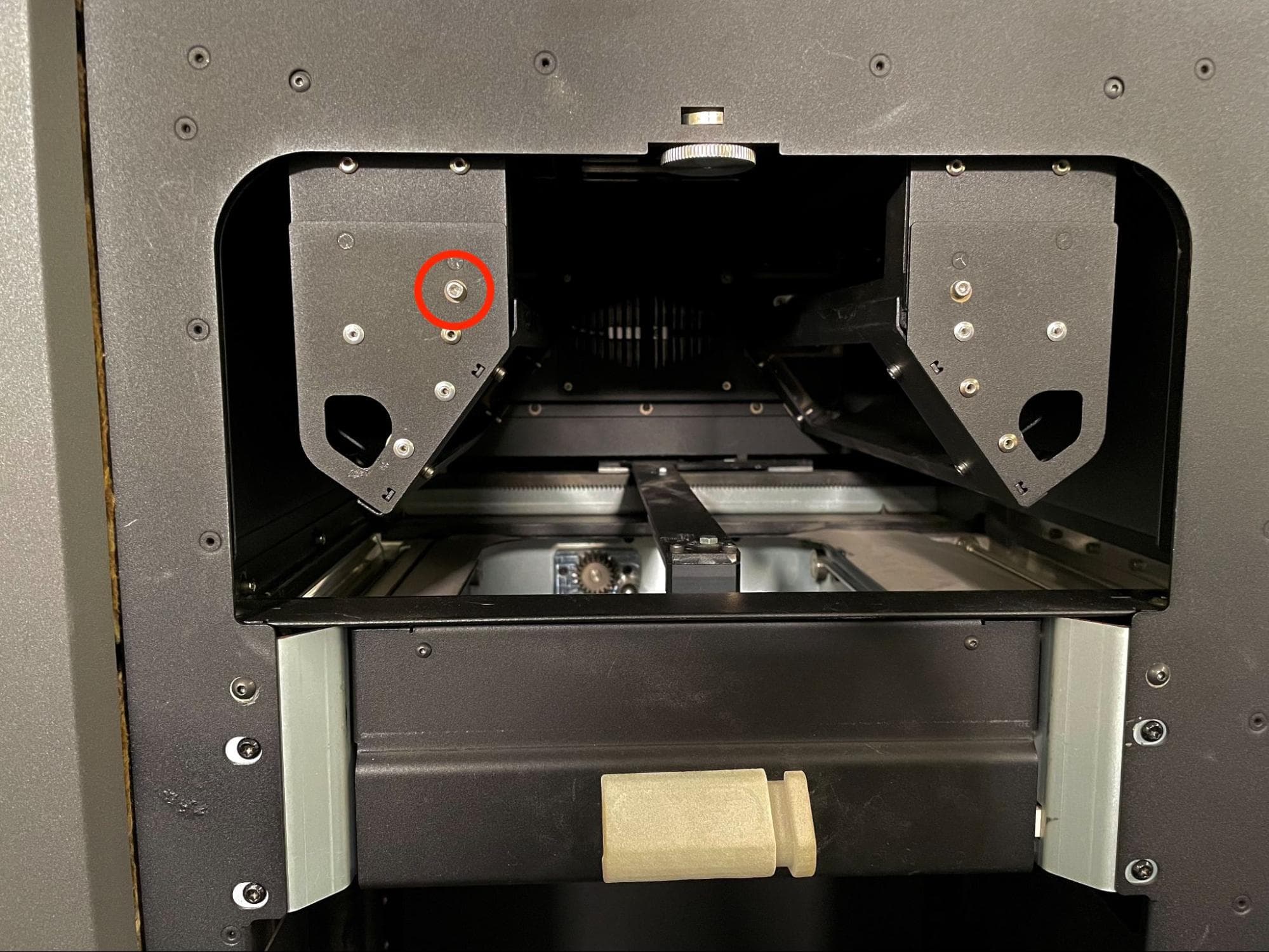

2.5mmの六角ドライバーを使用して、いずれかの石英管ヒーターのスペーシャルフィルタをフレームに固定している8.0mmのM3キャップスクリューを取り外します。

ステップ4：空間フィルタを取り外す

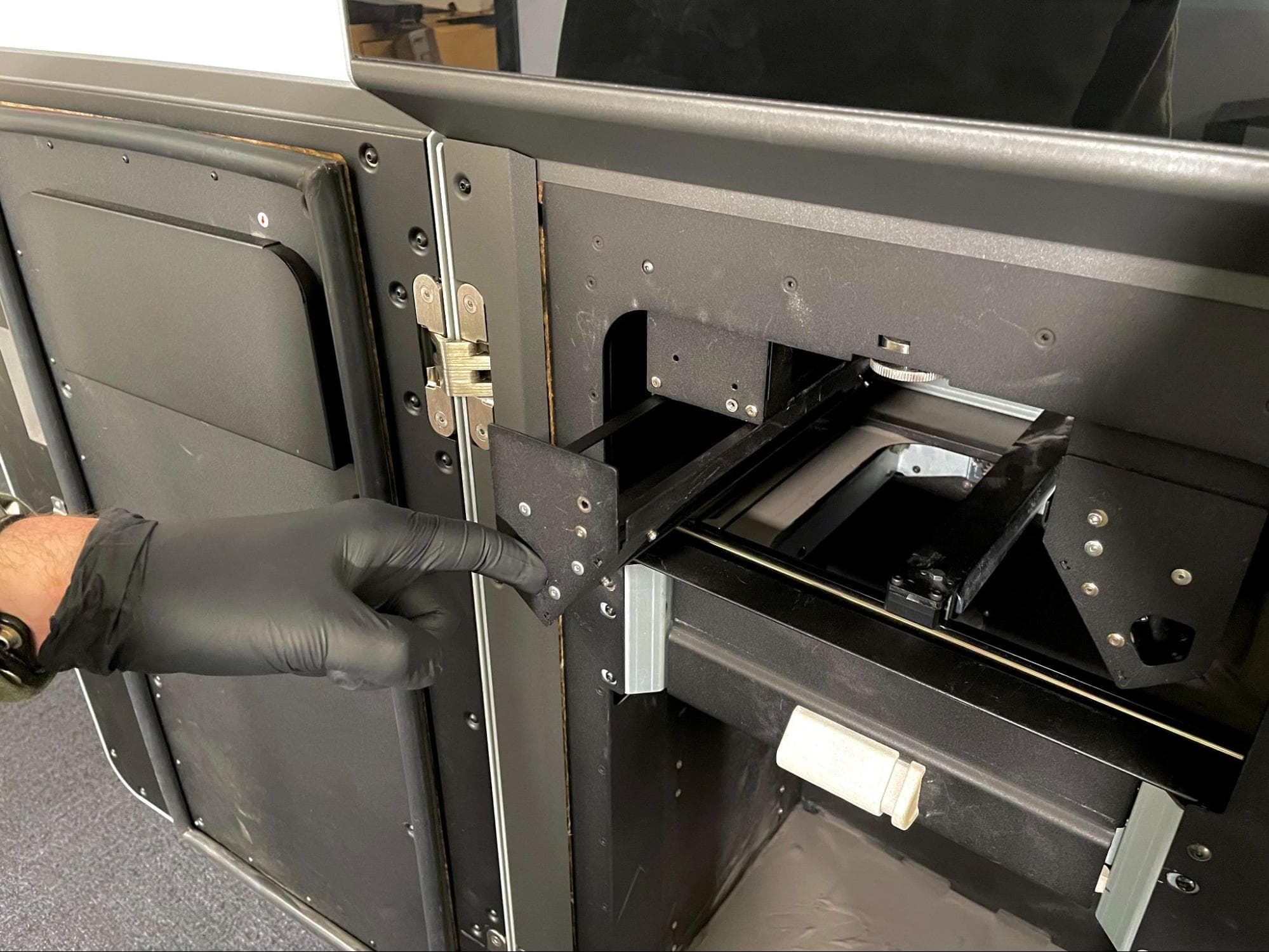

空間フィルターの溝に指を入れ、プリンタから引き離すと、プリント筐体から取り外すことができます。空間フィルタを脇に置いておきます。

ステップ5：2つ目の空間フィルタを取り外す

残りのフィルタについても、手順3～4を繰り返します。

元のリコーターローラーを取り外す

概要： オリジナルのリコーターローラーを取り外します。

ステップ1：リコーターローラーを取り外し位置に移動する

タッチスクリーンで、

Maintenance（メンテナンス） > Motor Moves（モーター動作）に移動します。リコーターをプリンター中央に移動させるために、適切な方向のトグルをタッチして長押しします。

注：

挟まれによる怪我の恐れがあります。リコーターローラーが動いている間は、手、衣服、工具をリコーターローラーの進路から離してください。

ステップ2：リコーターローラーの固定ボルトを取り外す

7mmのレンチを使って、ローラーをリコーターアームに固定している2本の六角ボルトを取り外します。

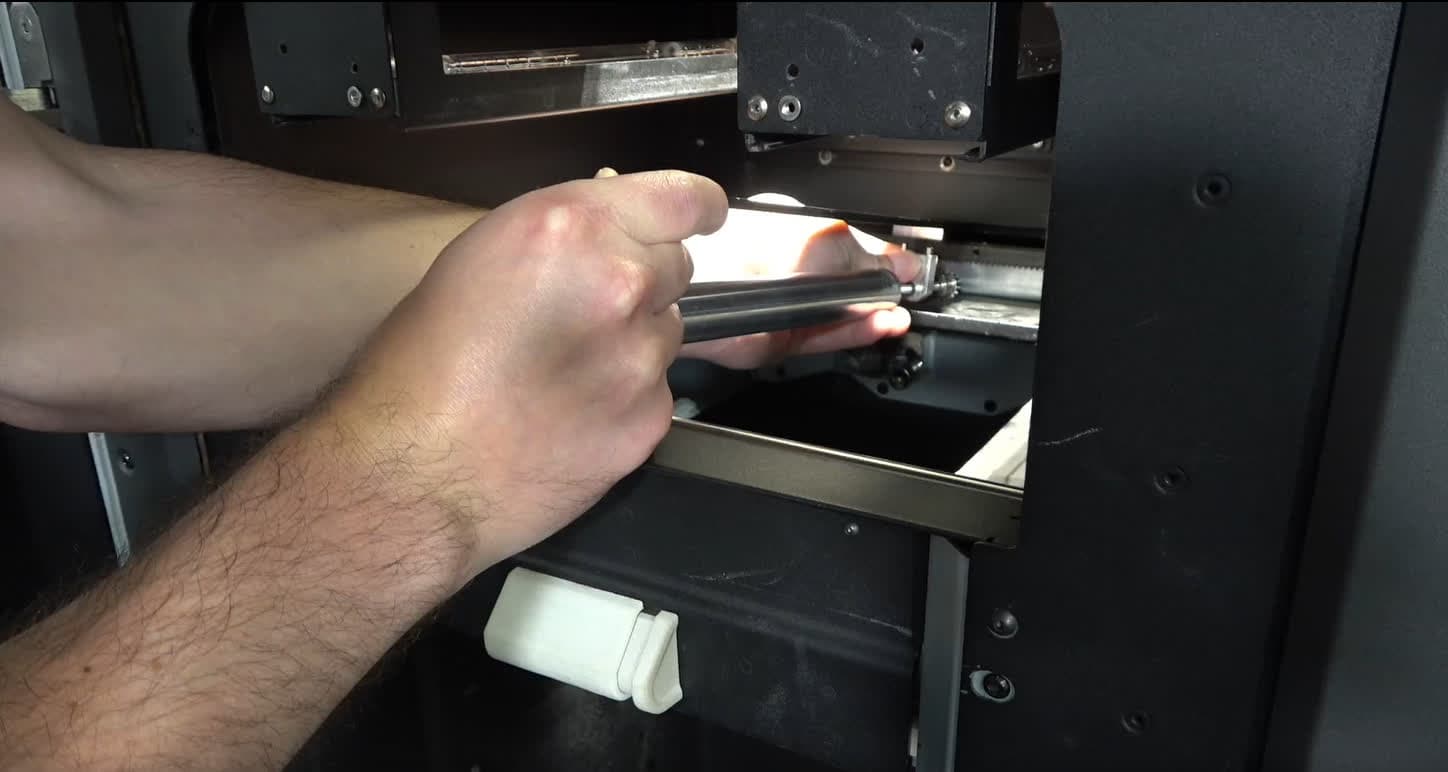

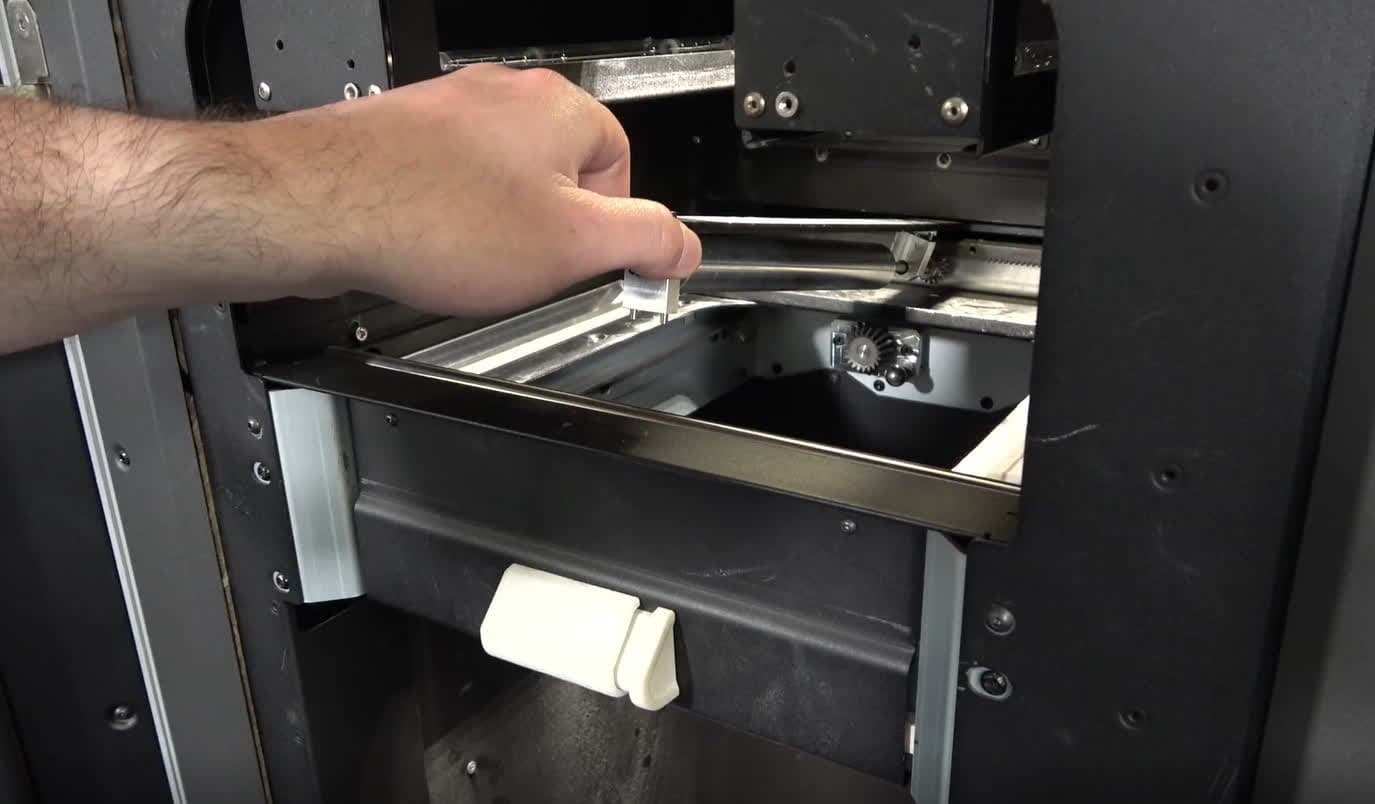

ステップ3：リコーターローラーを取り外す

リコーターアームの前方をゆっくり持ち上げ、プリンターの後方に向かって傾けます。ローラーがアームから外れない場合は、ローラーを下に引っ張ってアームから外します。リコーターローラーを取り外し、処分のために脇に置いておきます。

ヒント：

ベアリングブロックがリコーターアームにくっついているように見える場合は、両方のボルトを少しねじ込み、各ボルトの頭を木槌で叩きます。

交換用リコーターローラーの取り付け

概要： 交換用リコーターローラーを清掃して取り付けます。

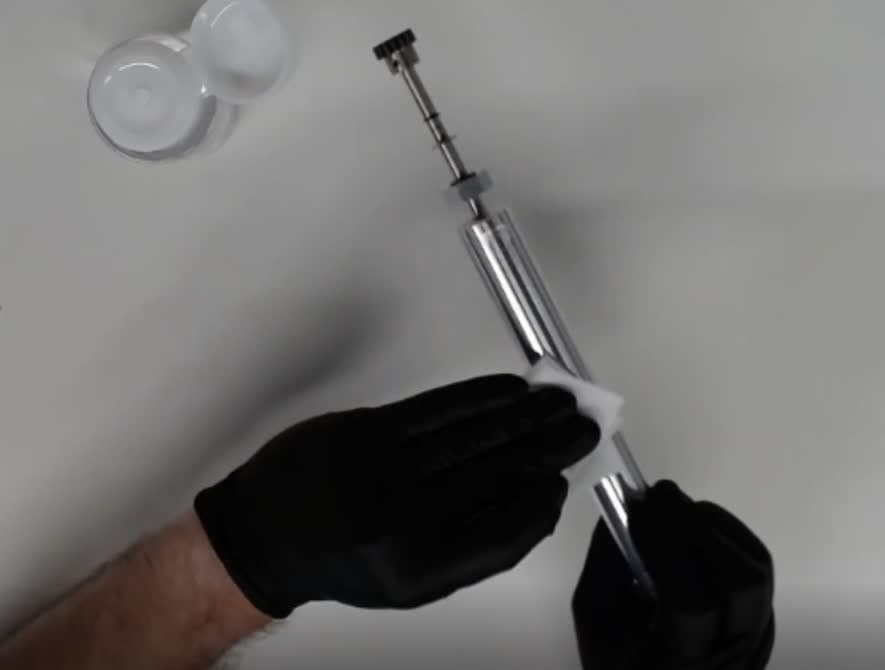

ステップ1：新しいリコーターローラーを準備する

新しいニトリル手袋を着用します。研磨剤不使用のクリーニングクロスをエタノールまたはイソプロピルアルコールで濡らします。ローラーに埃や残留物が残っていないことを確認しながら、ローラーを隅々まで拭き取ります。

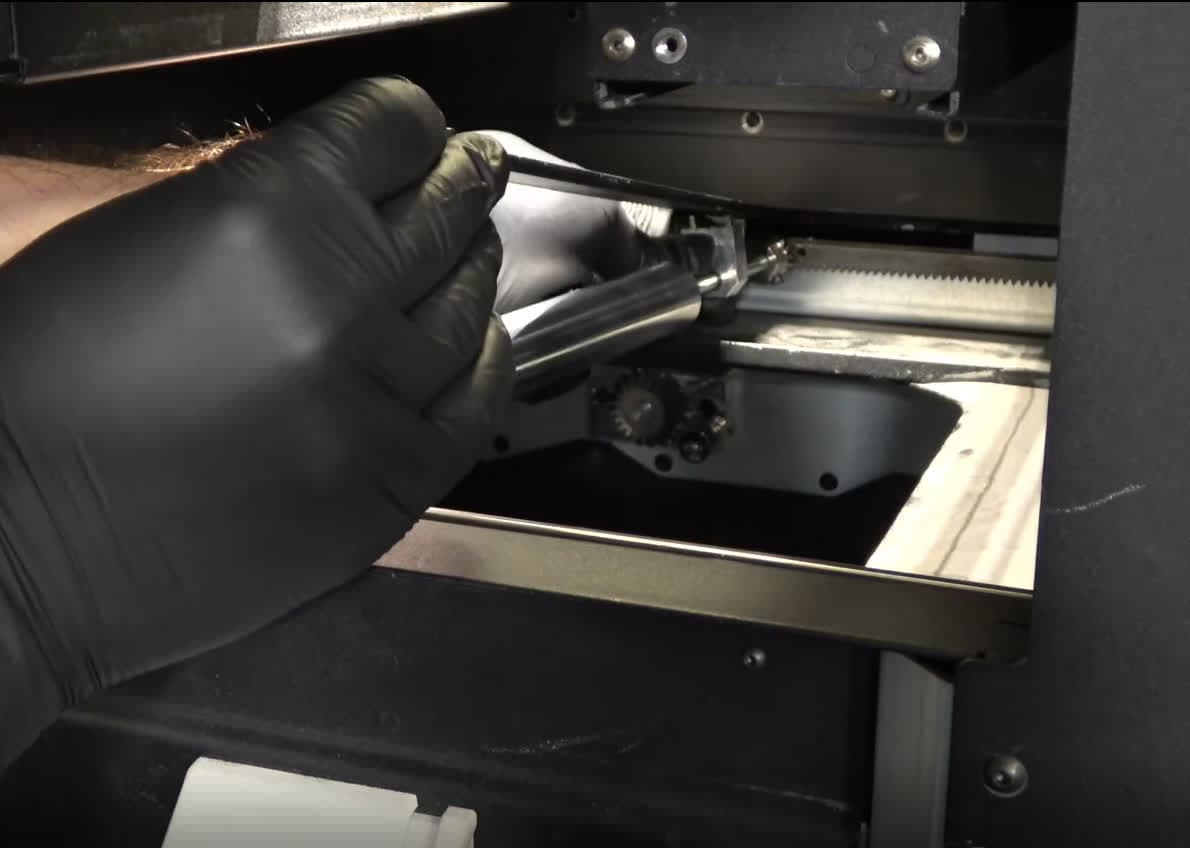

ステップ2：リコーターローラーとリアベアリングブロックを取り付ける

リコーターローラーのピニオンギアをプリンターの奥に移動させ、対応するラックギアに緩く合わせます。リアベアリングブロックの2つのピンがリコーターアーム底部の対応する穴に合うように位置を合わせます。

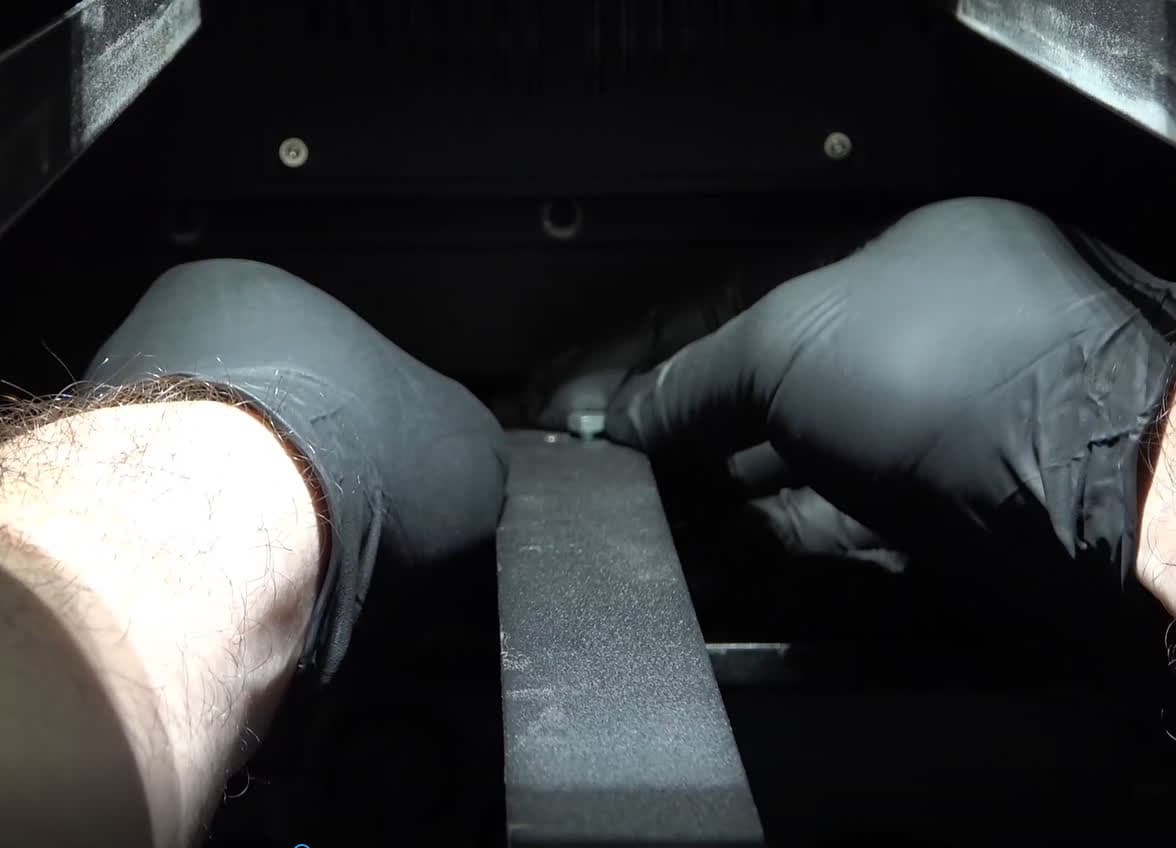

ステップ3：リコーターローラーの固定を開始する

後方ローラーマウントを押さえながら、六角ボルトを手で締め直します。まだ緩んでいる状態ですが、ピンが穴から抜け落ちないようにします。ボルトを完全に締め付けないでください。

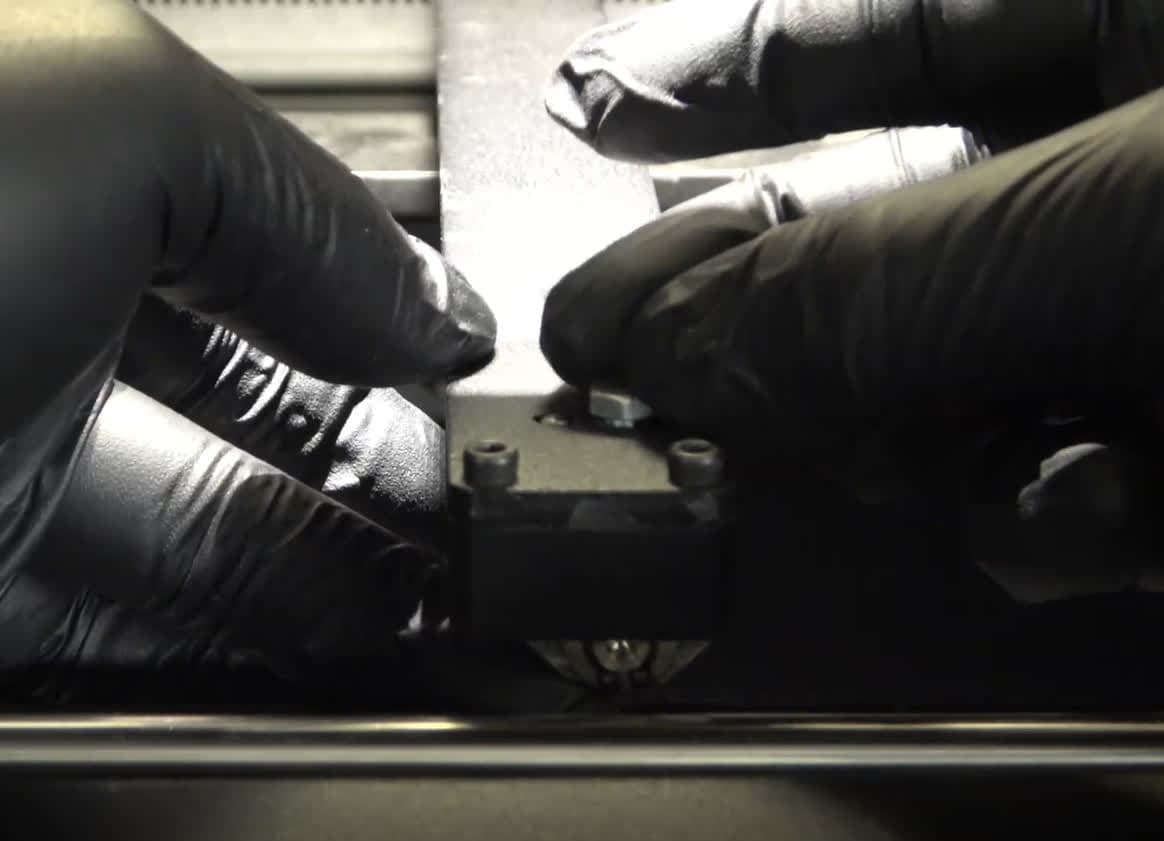

ステップ4：前方リコーターローラーベアリングブロックを取り付ける

フロントベアリングブロックの2つのピンがリコーターアーム底部の対応する穴に合うように位置を合わせます。

ステップ5：リコーターローラーの固定を続ける

フロントベアリングブロックを押さえながら、六角ボルトを手で少し緩めにねじ込みます。ボルトを完全に締め付けないでください。

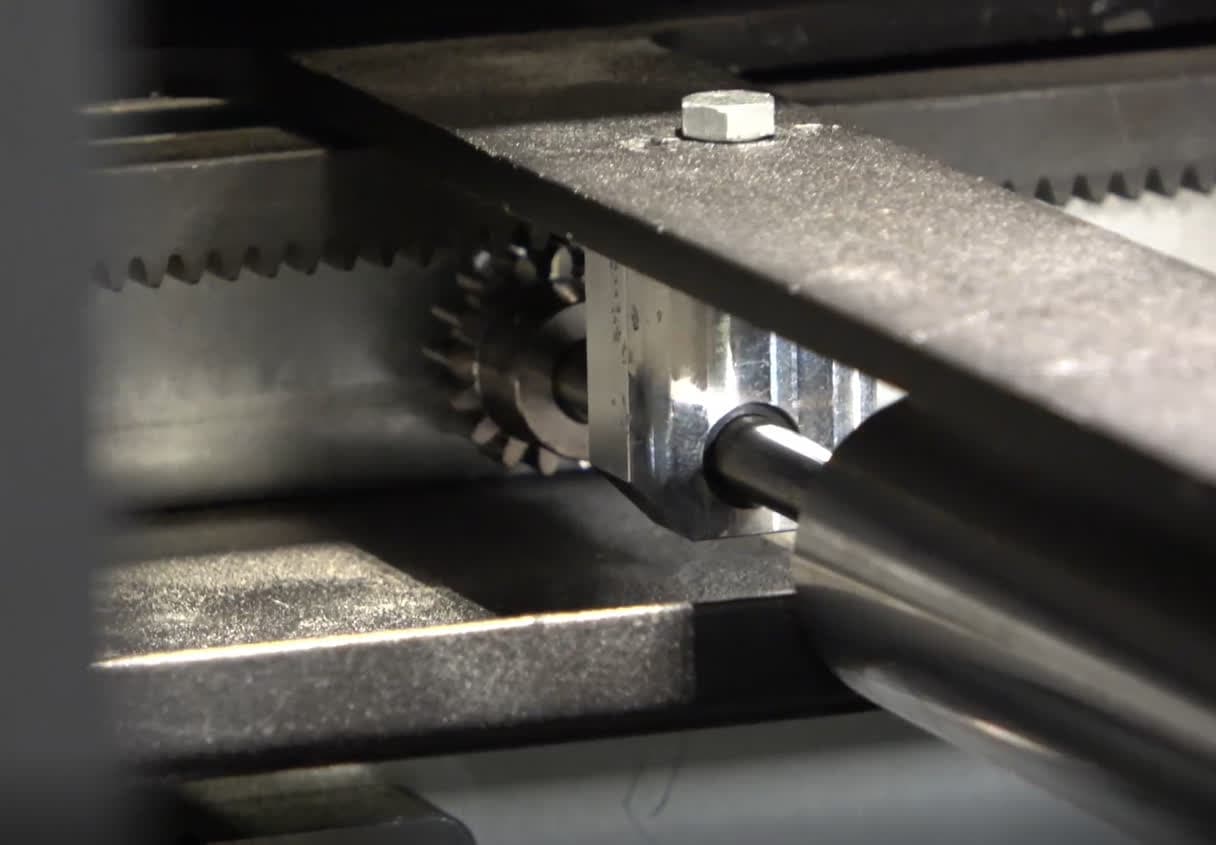

ステップ6：リコーターローラーの位置を確認する

ラックとピニオンギアが正しく噛み合っていることを確認します。必要に応じて、緩く取り付けられたリコーターローラーを動かします。

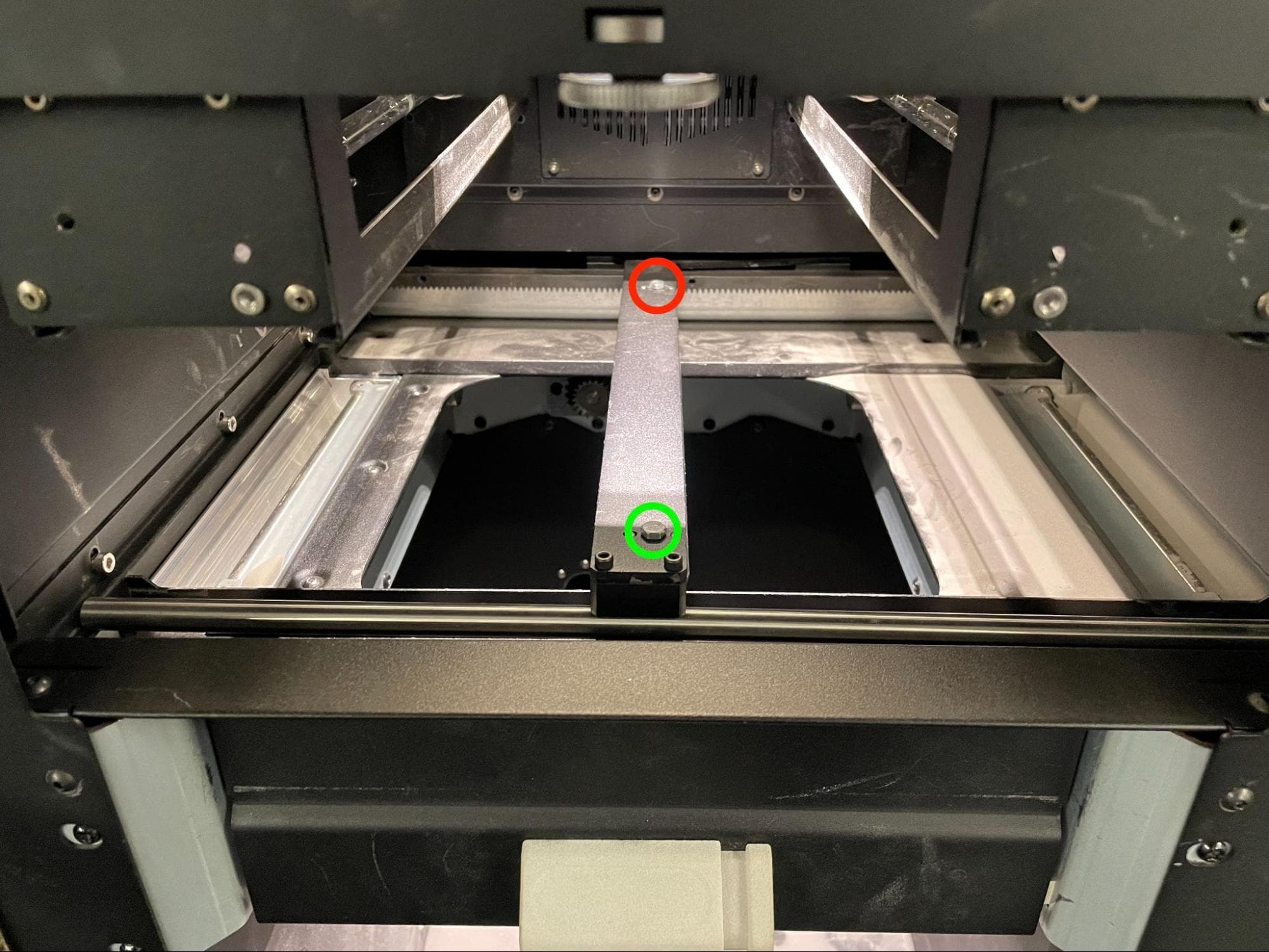

ステップ7：リコーターローラーを完全に固定する

7mmのレンチを使用して、後方六角ボルトまず、Form Washの前面の六角ボルトを外します。ボルトを締めすぎると、ねじ山が潰れて外れなくなることがあります。

石英管ヒーターのスペーシャルフィルタの再装着

概要：空間フィルタを正しい位置に合わせて再装着します。

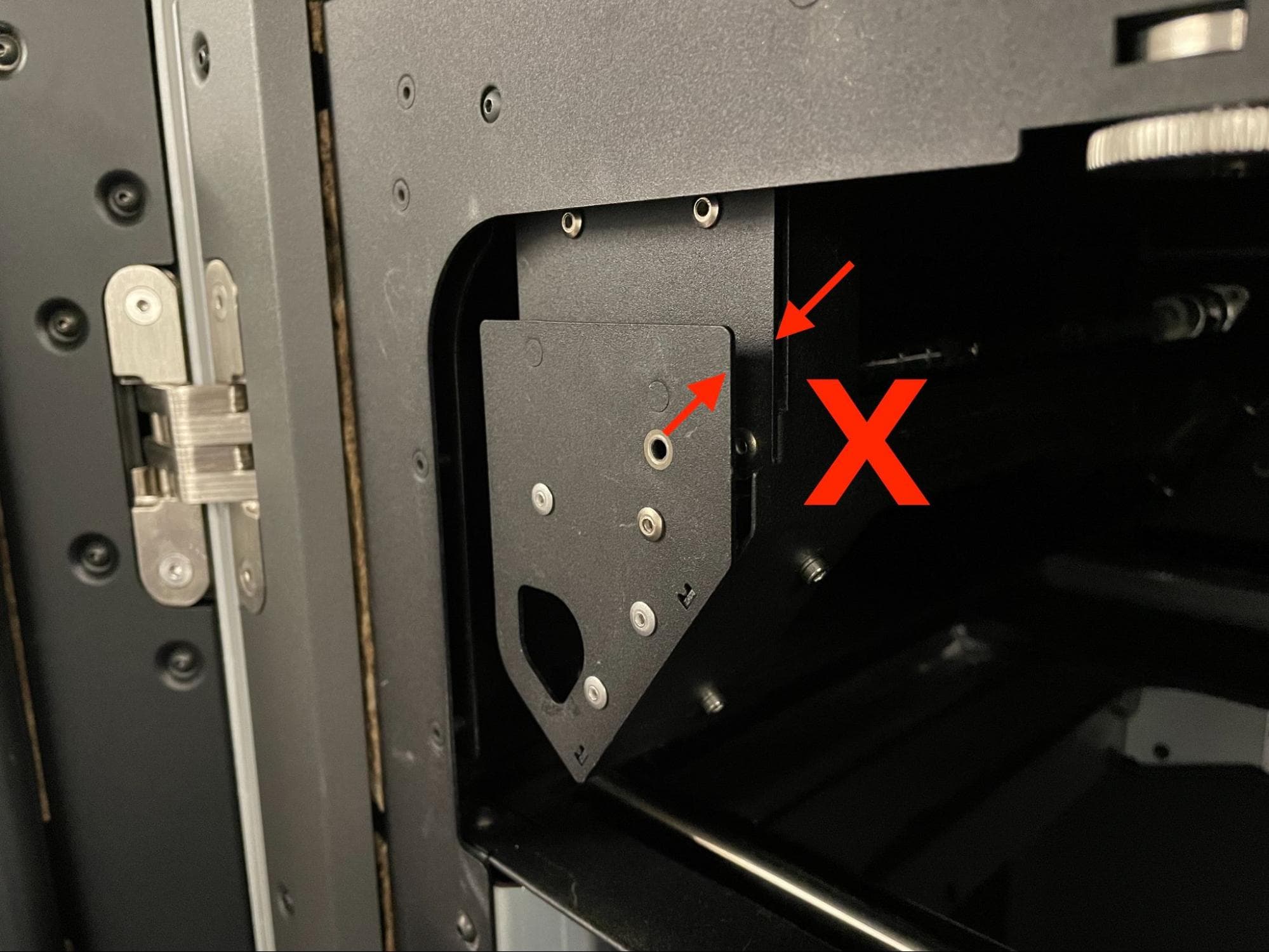

ステップ1：空間フィルタをフレームに合わせる

空間フィルタの溝とランプフレームのレールを合わせます。

ステップ2：空間フィルタを取り付ける

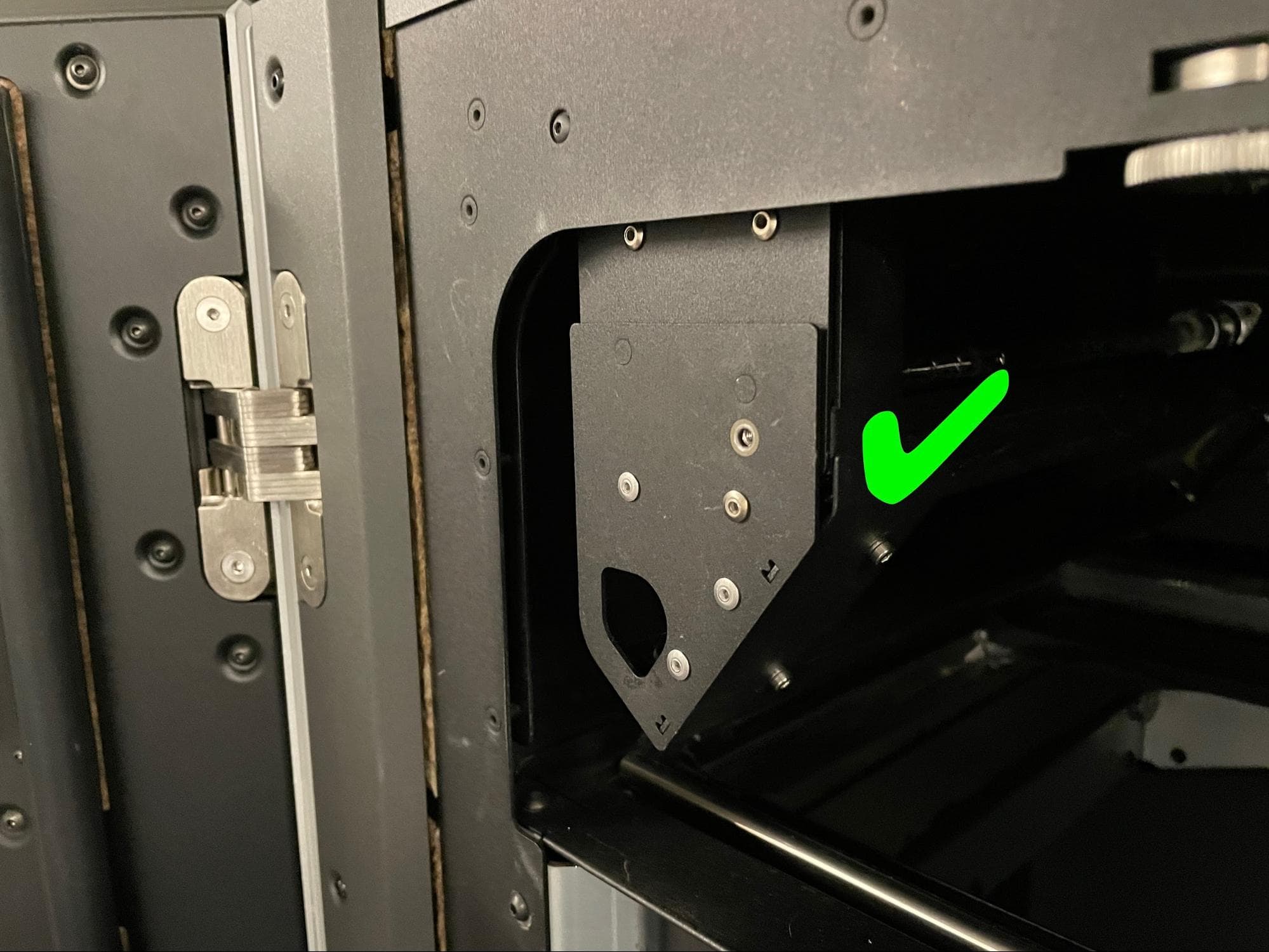

空間フィルタをレールに沿ってプリンタの後方に向かって押し込みます。空間フィルタ前面の裏側にあるアライメントピンが、ランプフレームに設けられている対応の穴に入ることを確認してください。空間フィルタは、正しく取り付けるとランプフレームの前面と同じ高さになります。

ステップ3：空間フィルタを固定する

8.0mmのM3キャップネジを空間フィルタ前面のネジ穴にねじ込みます。2.5mmの六角ドライバーを使って、指で回せなくなる程度までネジを締め付けます。

ステップ4：もう一方の空間フィルタを取り付けて固定する

もう一方のフィルタも、ステップ1～3を繰り返します。

修理を完了する

概要： Form Washの設置後、交換用リコーターローラーを取り付け、プリントを開始して最終チェックを行います。

ステップ1：修理をテストする

ビルドチェンバーを挿入して接続し、プリント筐体のドアを閉めてプリントを開始します。プリンターを監視し、リコーターローラーがスムーズに動き、プリントが正常に進行していることを確認します。連絡先 Formlabsのサポートまたは、認定サービスプロバイダー手順の結果を共有するために使用します。
