Fuse Siftは、使用中に作業スペースを照らすために2つのLEDバンクを使用します。これらのLEDモジュールの一方または両方に不具合があると、二次硬化中に造形品が見えにくくなります。

このガイドを参照し、Fuse Siftの作業スペース用ライトを交換してください。

所要時間（目安）： 15～20分

概要： 作業スペース用ライトの交換に備えて、Fuse Siftと作業スペースを準備します。

ステップ1：作業スペースを準備する

作業スペースの照明を交換するには、Fuse Siftの背面と上部にアクセスする必要があります。マシンの周囲に十分なスペースを確保してください。

ステップ2：Fuse Siftの電源プラグを抜く

Fuse Siftの電源を切り、背面パネルから電源ケーブルを抜きます。

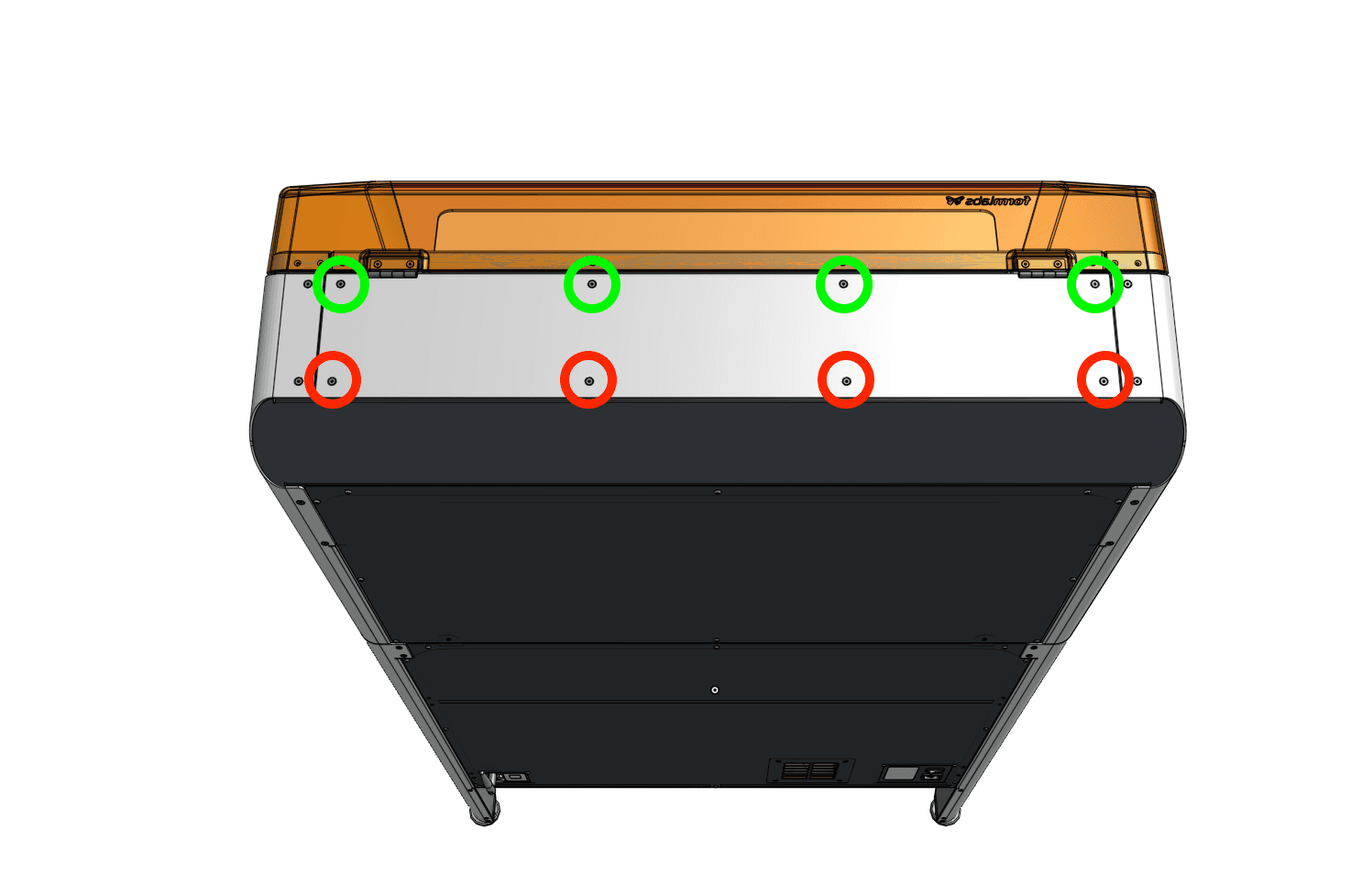

概要：上部の筐体パネルを取り外し、作業スペースの照明にアクセスします。

概要：Fuse Siftの作業スペースを照らすLEDボードの片方または両方を取り外します。

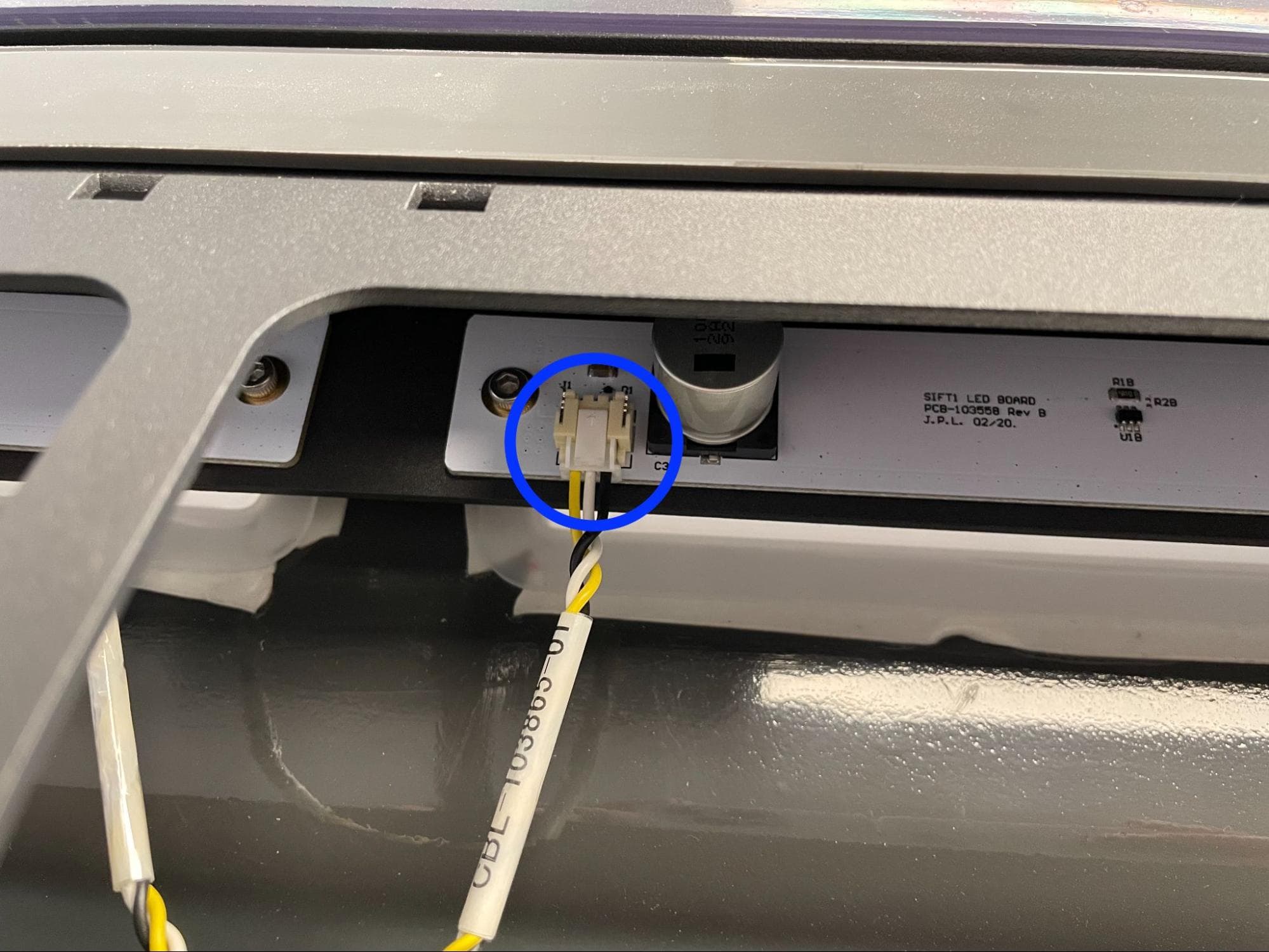

ステップ1：作業スペースのライトケーブルを外す

まだの場合は、静電気防止リストバンドを装着し、既知の接地ポイントに接続します。リストバンドを、パウダーコーティングや塗装が施されている表面に接続しないでください。

交換するLEDボードからケーブルを外します。マシンの背面から見た場合：

• 左側ボード：LED INとLED OUT
• 右側ボード：CBL-103865-01

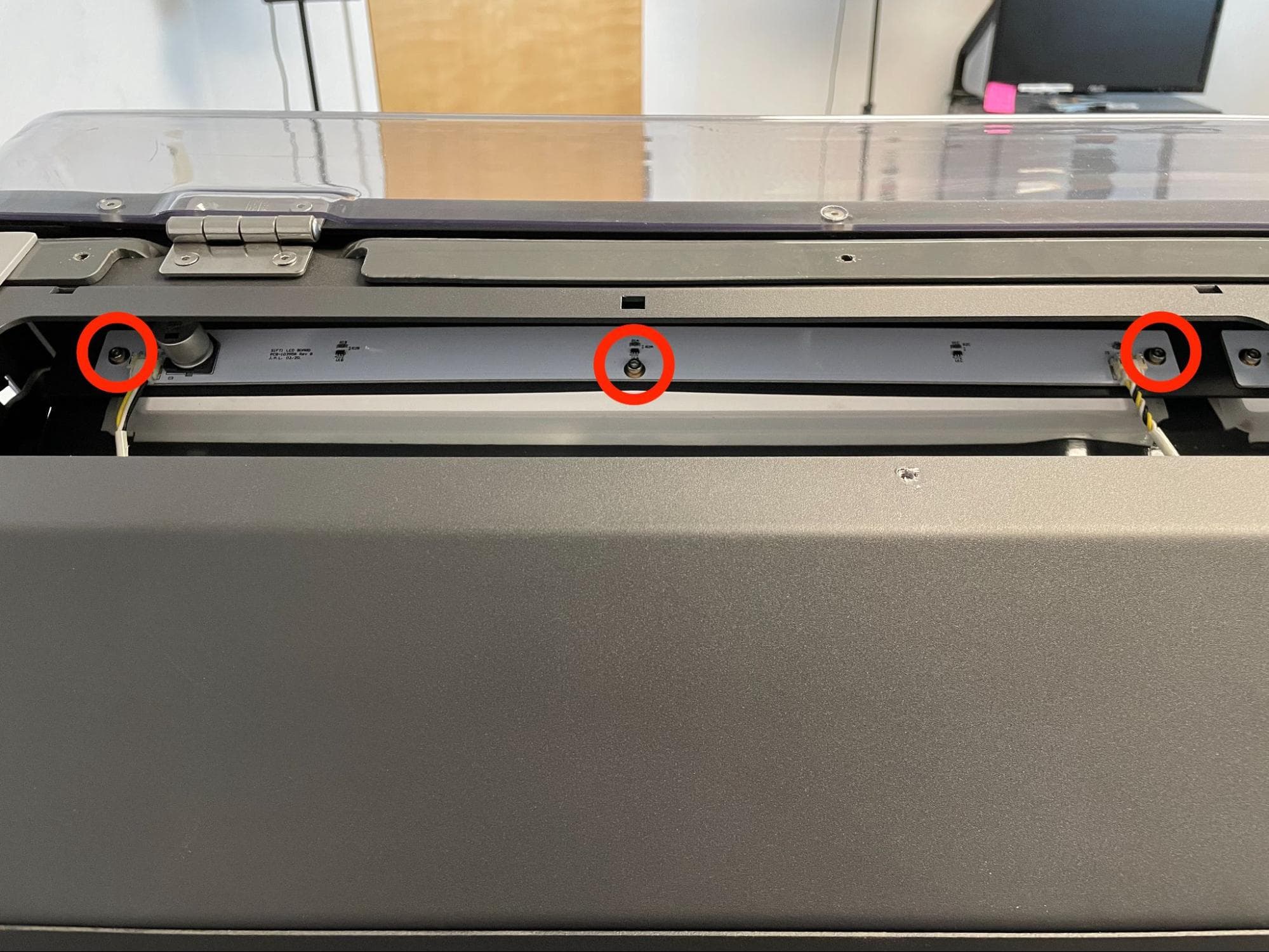

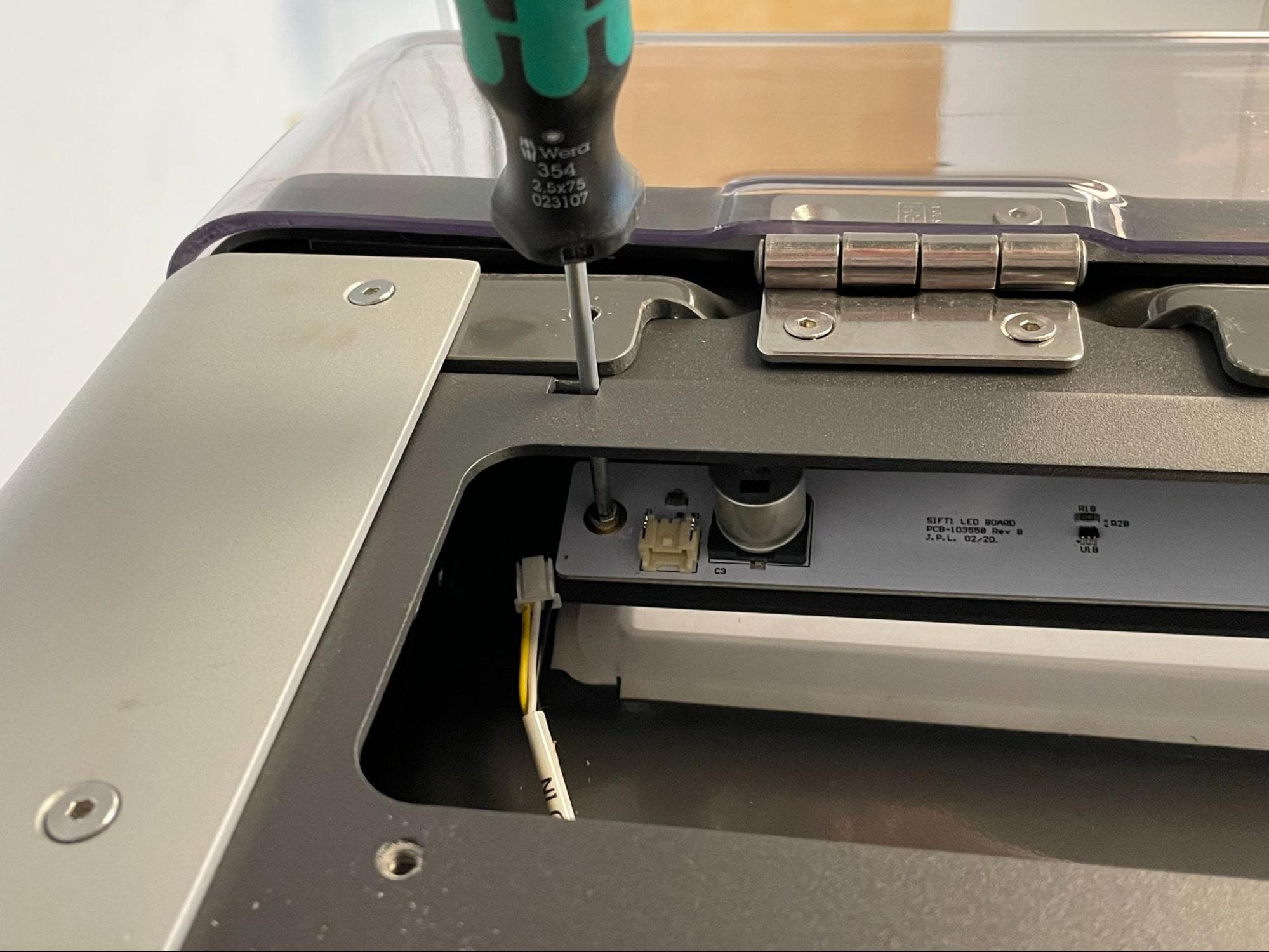

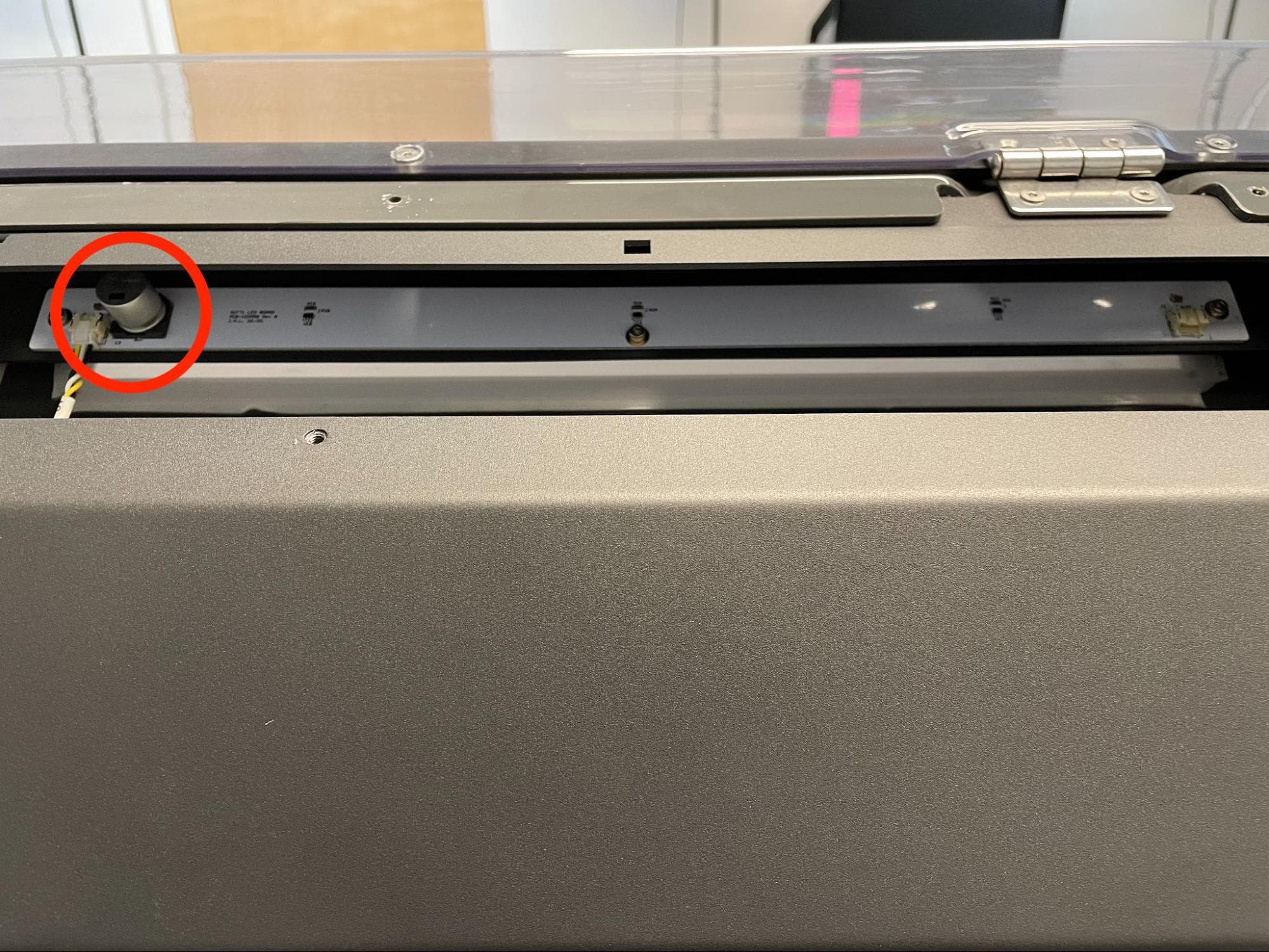

ステップ2：作業スペースのライトの取り付けネジを外す

2.5mmの六角ドライバーを使用して、交換するLEDボードをFuse Siftに固定している10.0mmのM4キャップスクリュー3本を緩めて取り外します。各キャップスクリューの上にあるアクセスポートにドライバーを挿入します。アレンキーは、マシンの背面に落下する可能性があるため、使用しないでください。外したネジは脇に置いておきます。両方のLEDを交換する場合は、もう一方のボードでも同じ手順を繰り返します。

ステップ3：LEDボードを取り外す

LEDボードをFuse Siftから取り外し、電子廃棄物と一緒に廃棄するために脇に置いておきます。両方のLEDを交換する場合は、もう一方のボードでも同じ手順を繰り返します。

概要： 交換用LEDボードを取り付け、固定し、接続します。

ステップ2：LEDボードを固定する

各LEDボードの取り付けネジにLoctite 243または同等のネジロック剤を少量塗布します。10.0mmのM3キャップスクリューを1本、LEDボードの3つのネジ穴にねじ込みます。各ネジの上にあるアクセス ポートに2.5mmの六角ドライバーを差し込み、しっかりと締め付けます。両方のLEDを交換する場合は、もう一方のボードでも同じ手順を繰り返します。

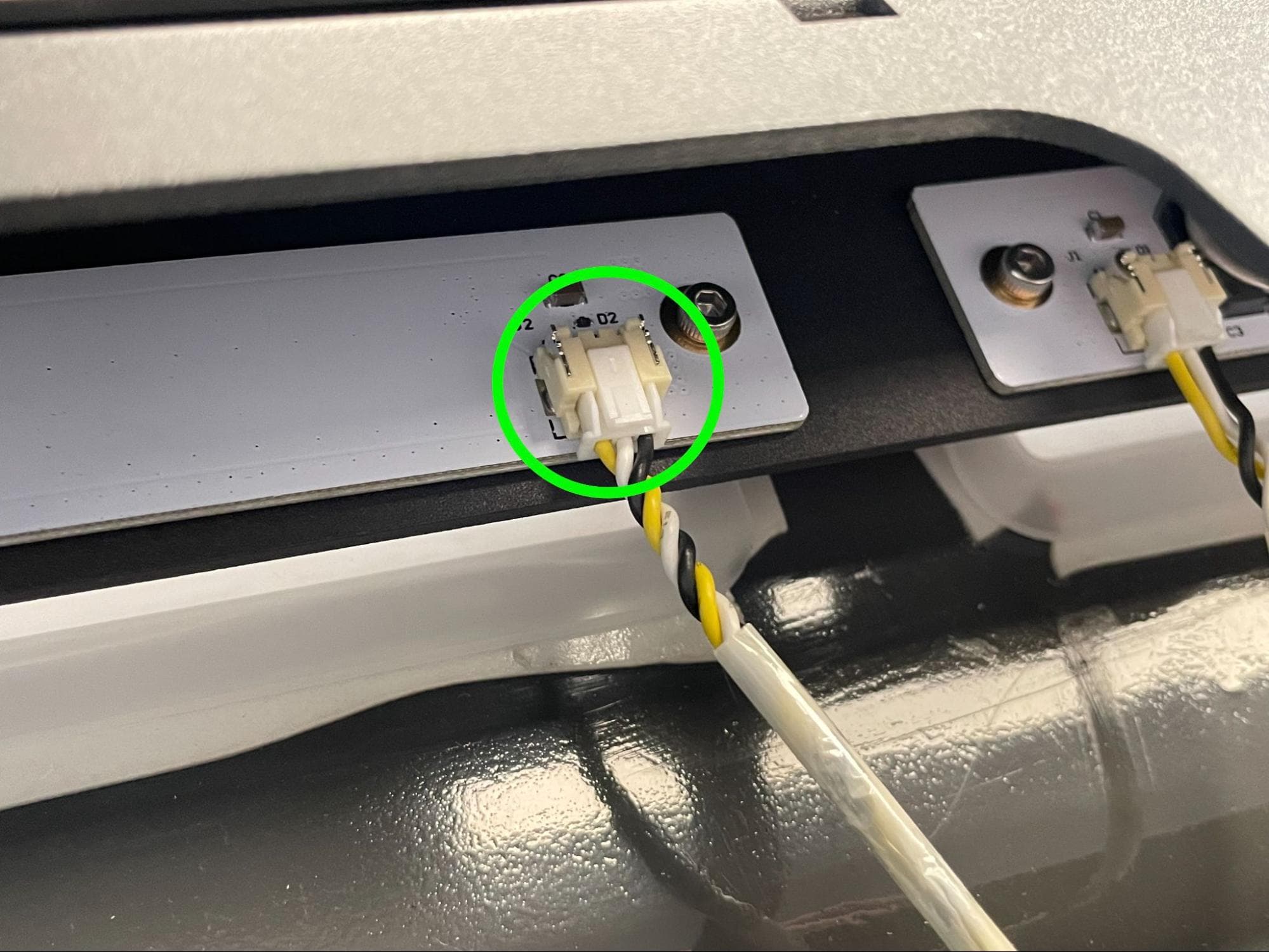

ステップ3：作業スペースのライトケーブルを接続する

ケーブルを新しいLEDボードに接続します。マシンの背面から見た場合：

• 左側のボード：LED INとLED OUT
• 右側ボード：CBL-103865-01

概要： ワークスペースの照明を交換した後、上部の筐体パネルを取り付けて固定します。

概要： 新しい作業スペース用照明を取り付けた後、修理をテストします。

ステップ1：Fuse Siftの電源を入れる

Fuse Siftの電源ケーブルをコンセントに差し込みます。電源スイッチをONの位置にします。

ステップ 2：作業スペースの照明を確認する

コントロールパネルまたはタッチスクリーンを使用して、作業スペースの照明を点灯します。両方のLEDが点灯することを確認します。手順の結果をFormlabsサポートまたは認定サービスプロバイダに共有してください。
