Form Cure L V1には、二次硬化中に造形品に光を照射する3つのLEDモジュールが搭載されています。各LEDモジュールはファンで冷却されます。LED モジュールの冷却ファンに不具合や故障があった場合、造形したパーツが適切に二次硬化されず、最適な機械的特性を得られない可能性があります。

このガイドを参照して、Form Cure L V1のLEDモジュール冷却ファンを取り外し、交換してください。

推定所要時間： 30分（マシンを最近使用した場合は、二次硬化チャンバーを冷却するために追加の時間が必要になる場合があります）

概要： LEDモジュール冷却ファンを交換するために、Form Cure Lと埃のない作業スペースを用意します。

ステップ1：ネットワークケーブルとWi-Fiアンテナを抜く

イーサネットケーブルやUSBケーブルが接続されている場合は、本体からそれぞれのケーブルを取り外します。Wi-Fiアンテナのネジを外してアンテナを抜きます。

ステップ2：マシンの電源プラグを抜く

作業を進める前に、プリンターに接続されている電源ケーブルを抜きます。マシンの電源ケーブルをコンセントに繋いだままメンテナンス作業を行わないでください。マシンの電源を切って5分ほど待ってから作業を開始してください。マシンを使用したばかりであれば、二次硬化チャンバーは温かくなっています。チャンバー内が冷えるまで少なくとも2時間待ちます。

概要： 上部または左側のLEDモジュールの冷却ファンを交換する場合は、上部パネルのネジを外して取り外します。

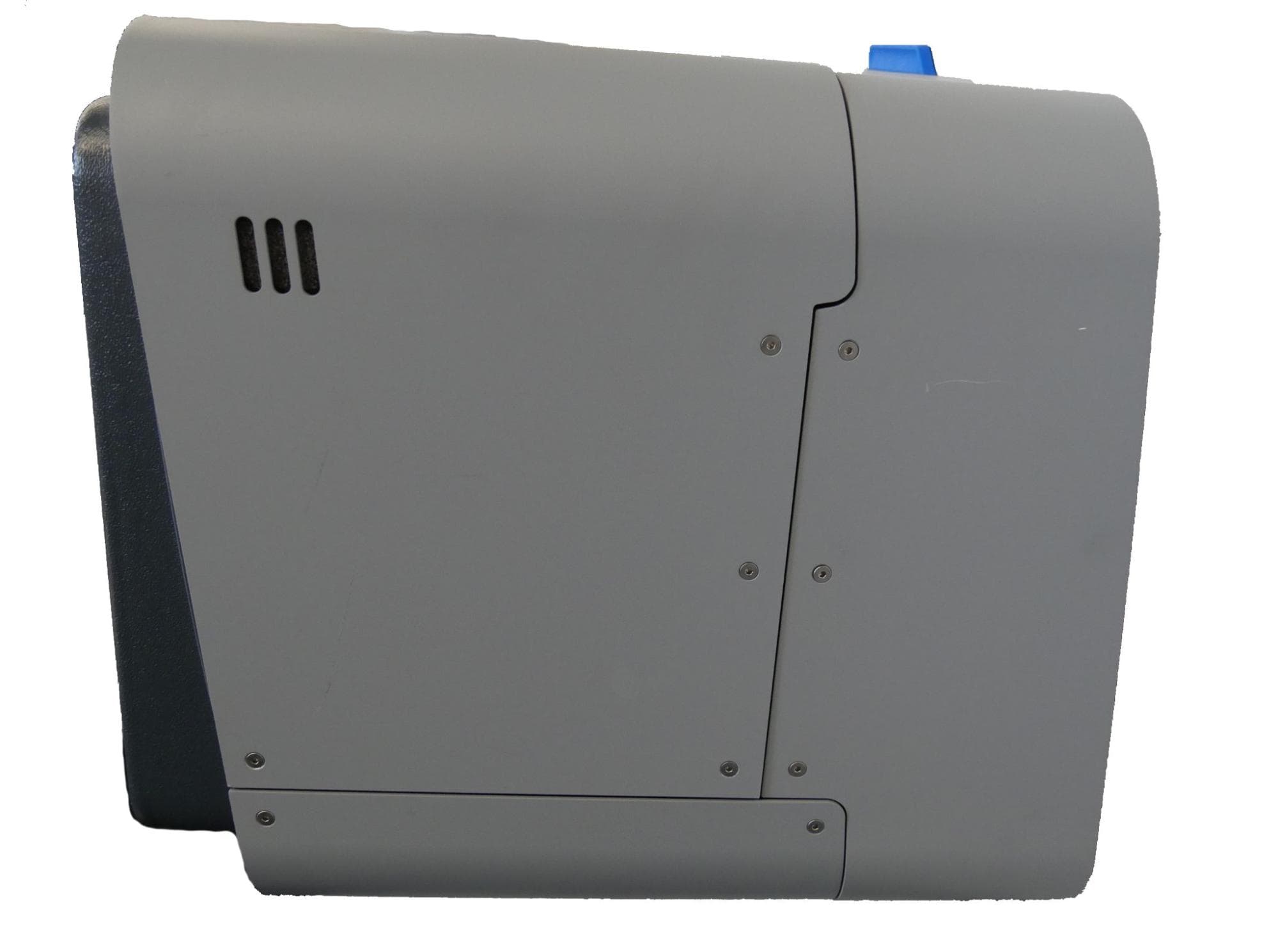

ステップ1：上部パネル固定用ネジを外す

上部パネルは、6本の六角ネジでマシンのフレームに固定されています。Form Cure Lの正面を見て、右側に2つ、左側に4つのネジが配置されています。2.5mmの六角ドライバーでネジを緩めて外します。

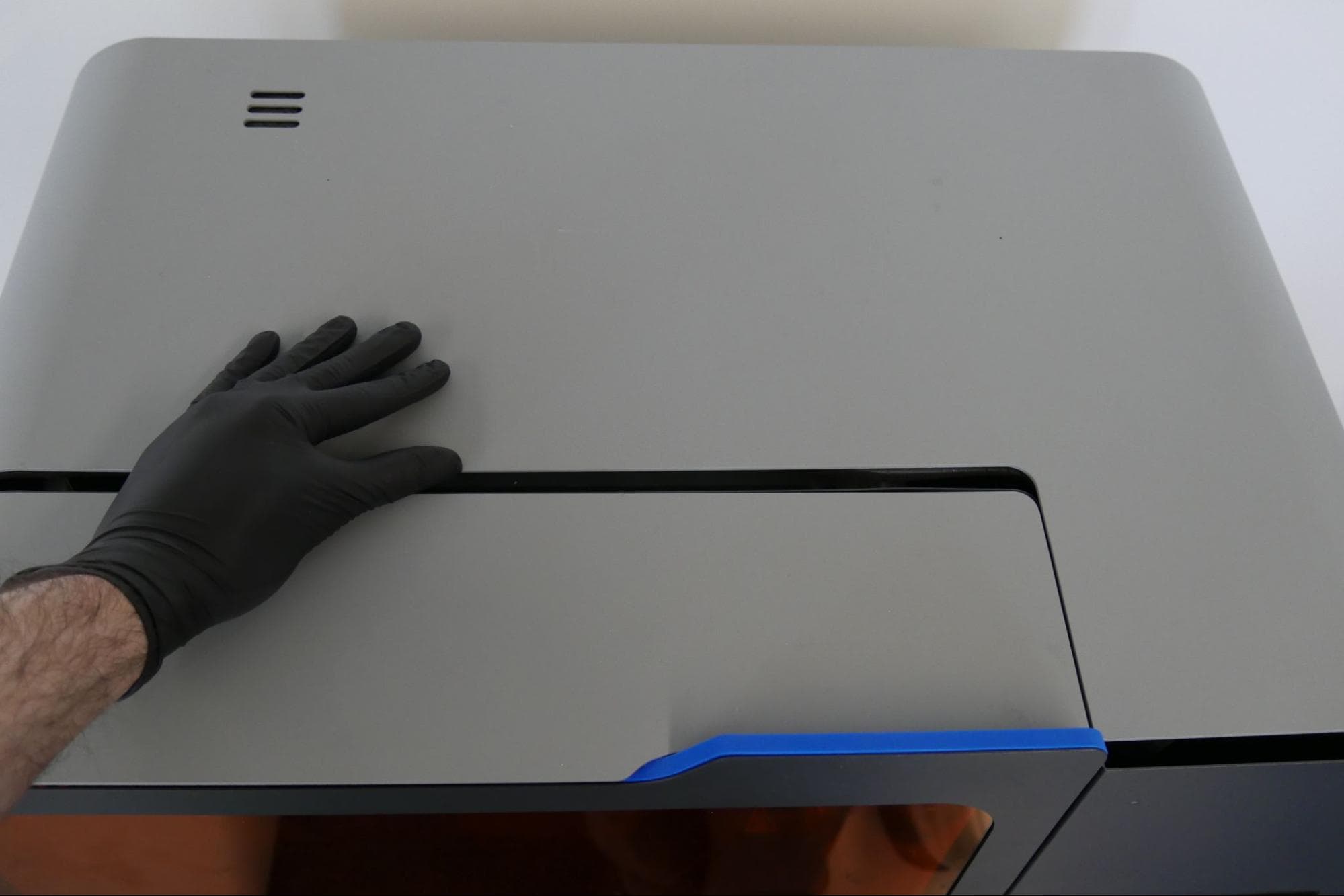

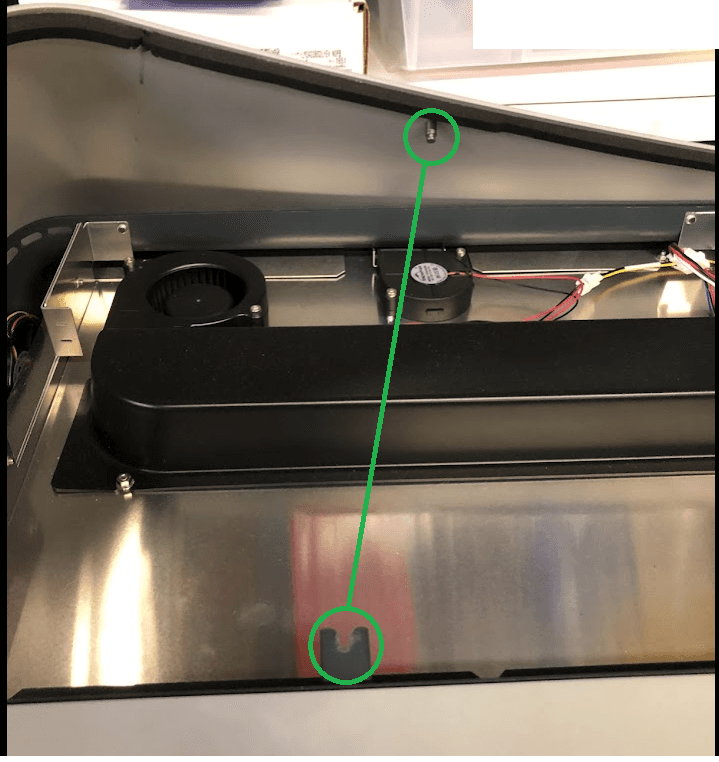

ステップ2：上部パネルを取り外す

上部パネルをマシンの背面方向にスライドさせ、フレームから外します。上部パネルを持ち上げてマシン本体から離し、横に置きます。

概要： 下部LEDモジュールの冷却ファンを交換する場合は、下部パネルのネジを外して取り外します。

ステップ1：ターンテーブルを取り外す

Form Cure Lのドアを開けます。ターンテーブルを持ち上げてマシンから取り出し、脇に置いておきます。Form Cure Lのドアを閉じます。Form Cure Lのターンテーブルはガラス製です。取り扱いには十分ご注意ください。

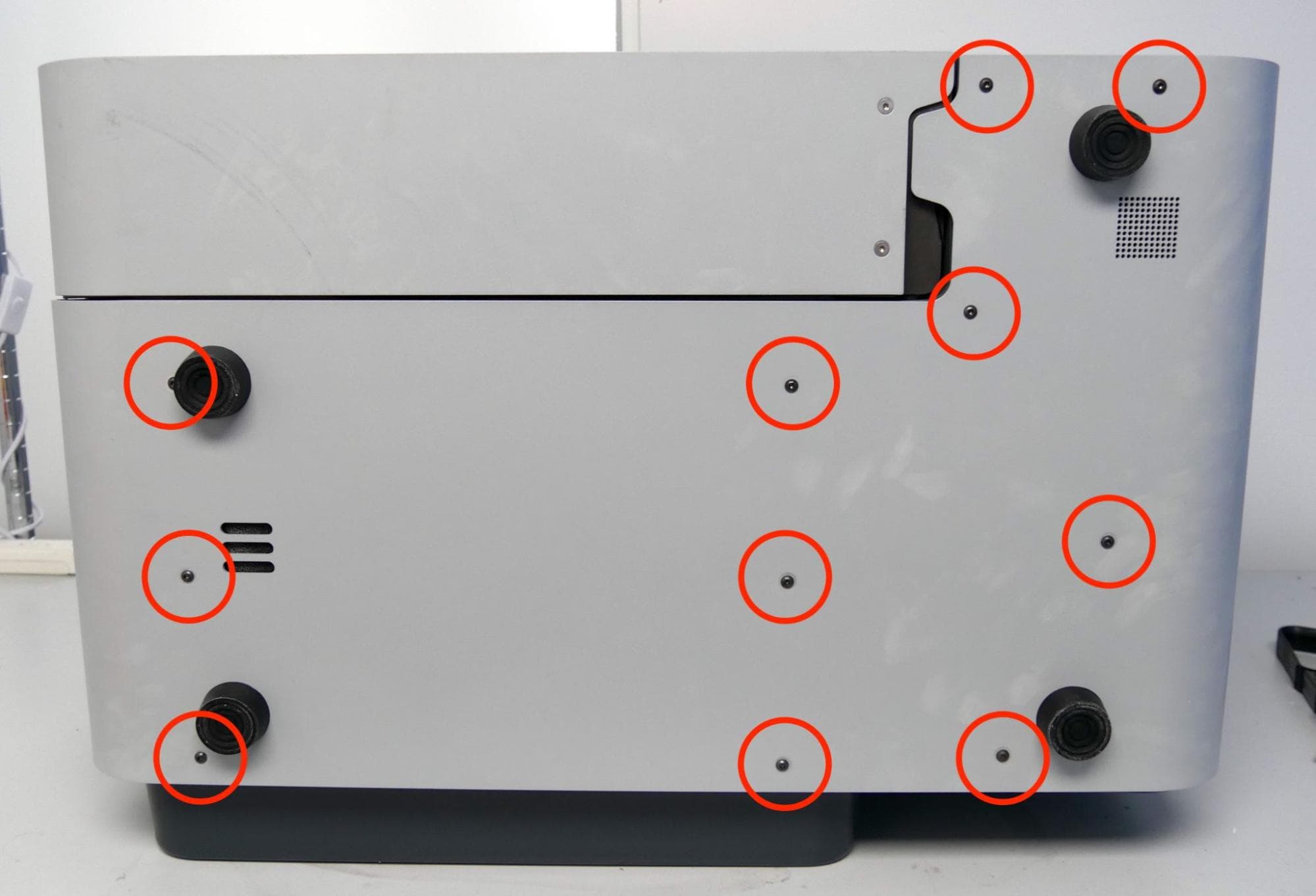

ステップ2：下部パネル固定用ネジを外す

下部パネルは15本の六角ネジでマシンのフレームに固定されています。Form Cure Lの正面を見て、右側に2本、左側に2本、底面に11本のネジが配置されています。

マシンを慎重に自分から遠ざける方向に傾けて、仰向けに置きます。2.5mmの六角ドライバーでネジを緩めて外します。

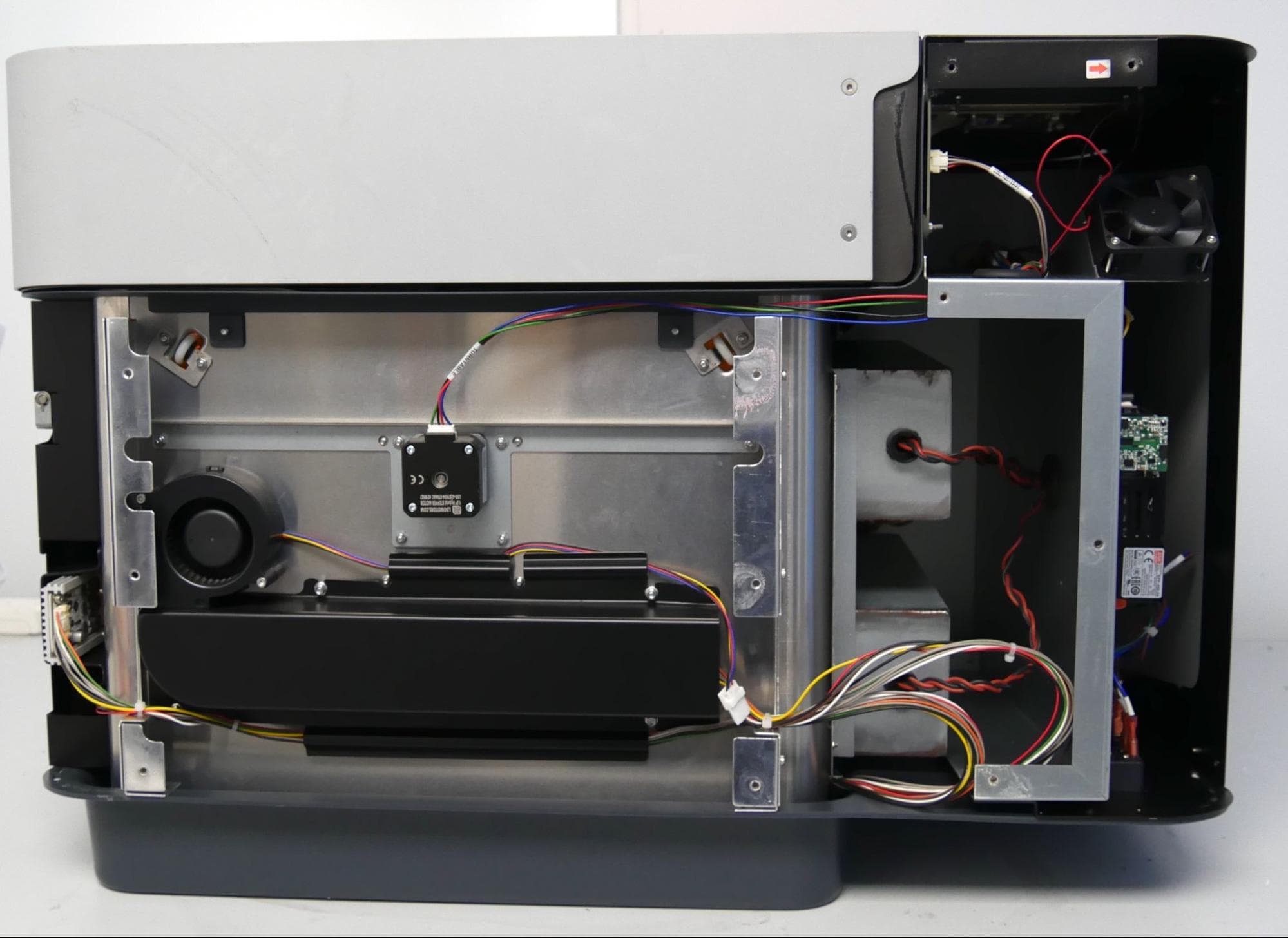

概要： 交換するLEDモジュール冷却ファンのネジを外し、プラグを抜いて取り外します。

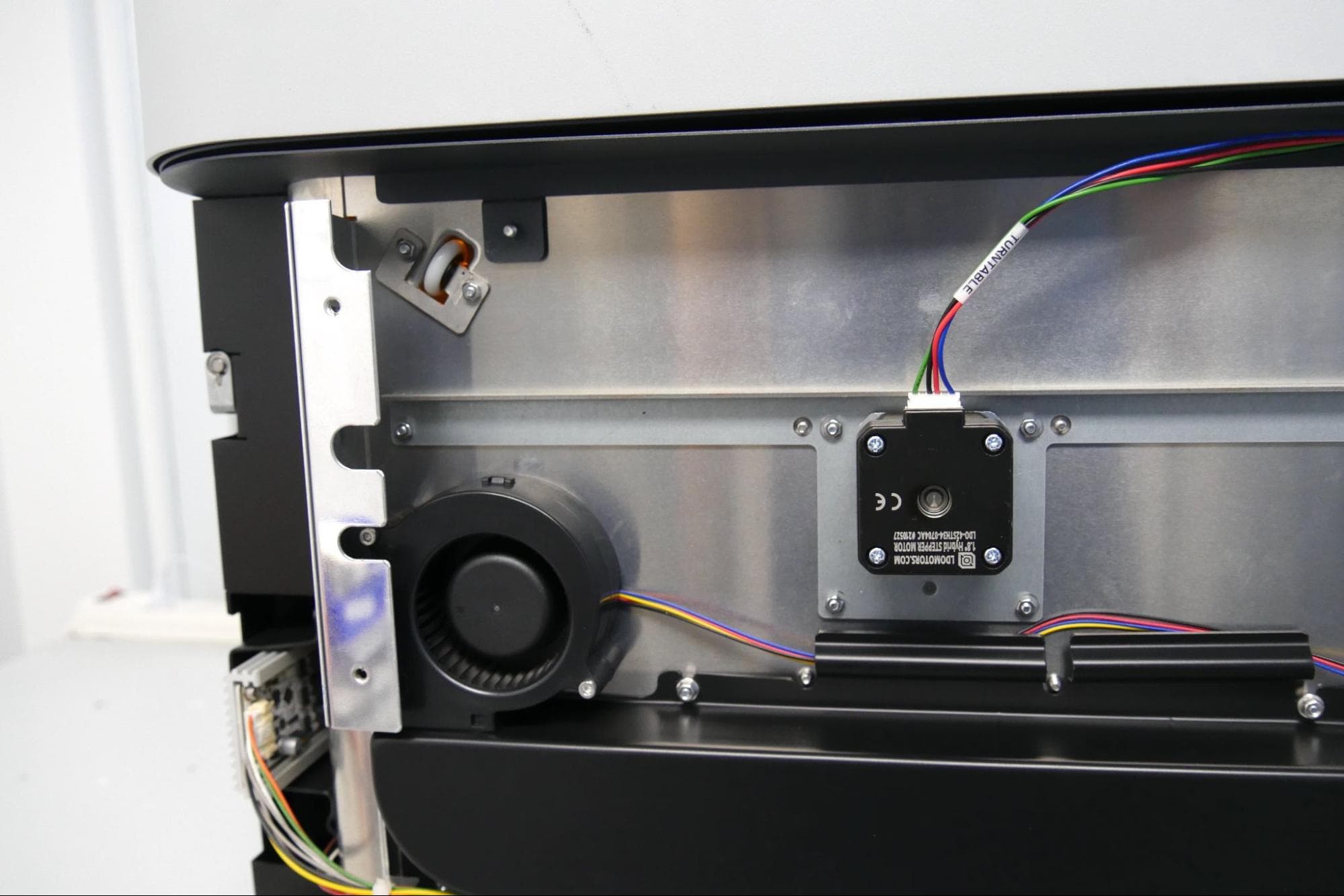

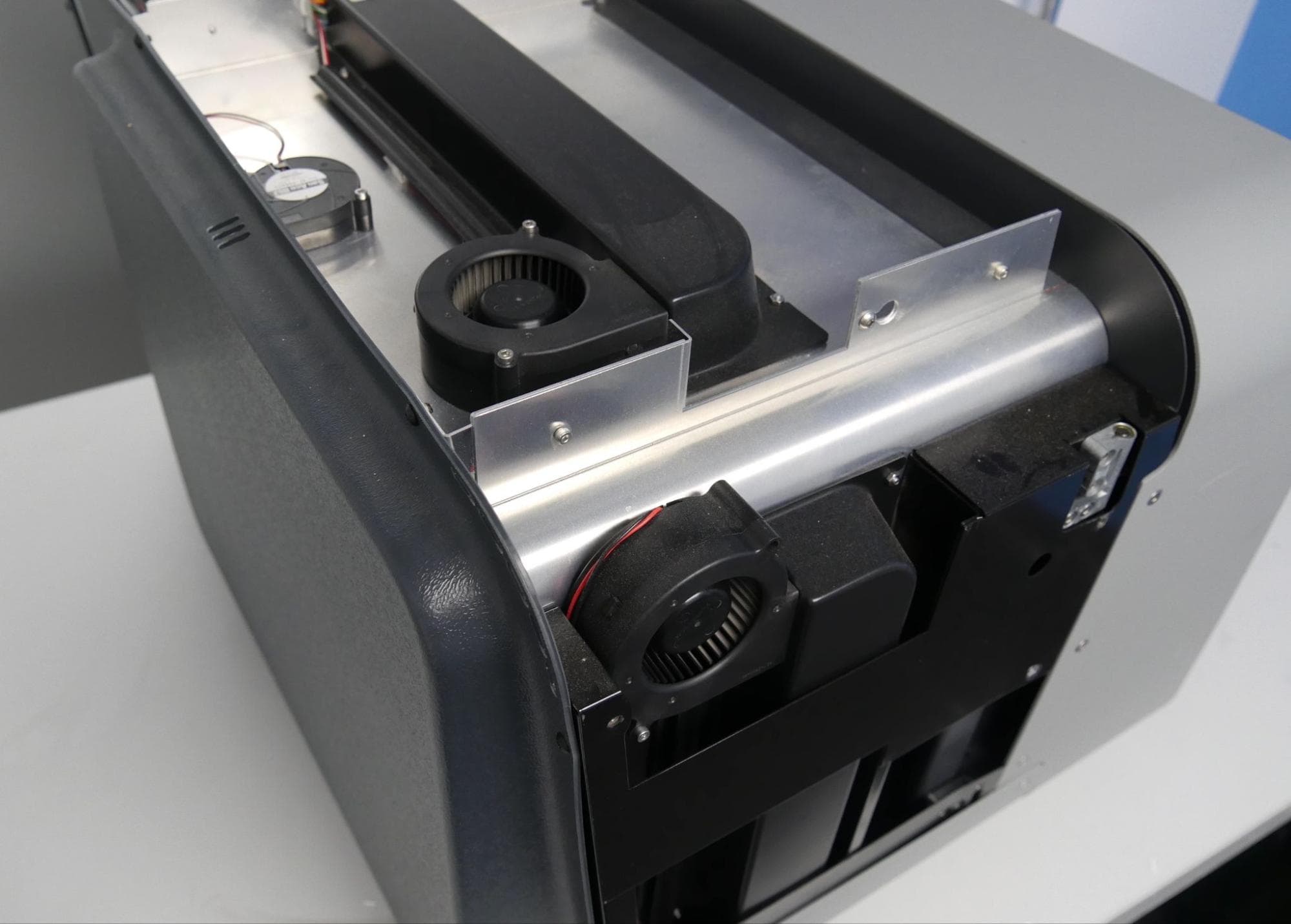

ステップ1：LEDモジュール冷却ファンの位置を確認する

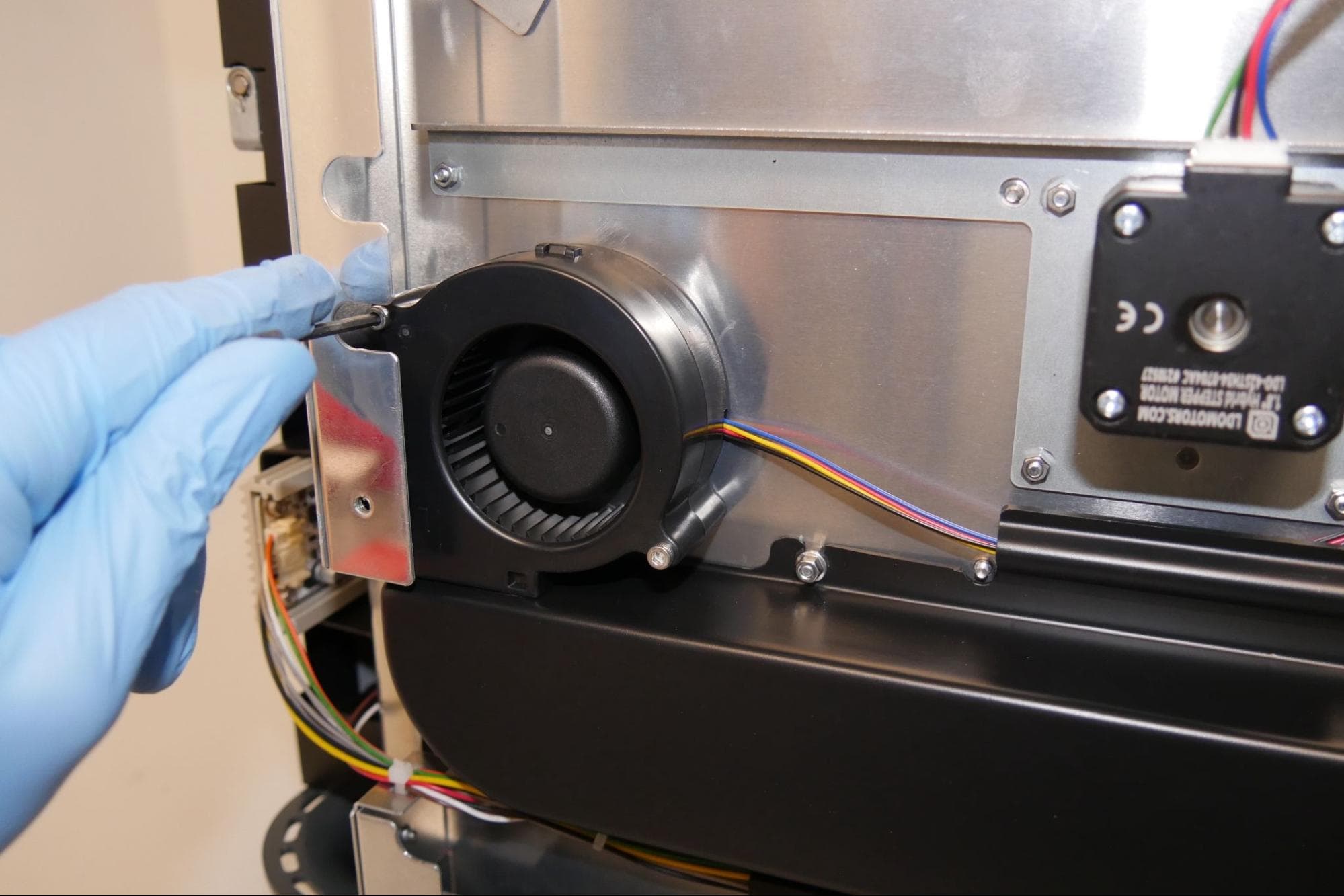

LEDモジュール冷却ファンは丸い送風ファンで、対応するLEDモジュールの一端に配置されています。交換するLEDモジュール冷却ファンの位置を確認します。

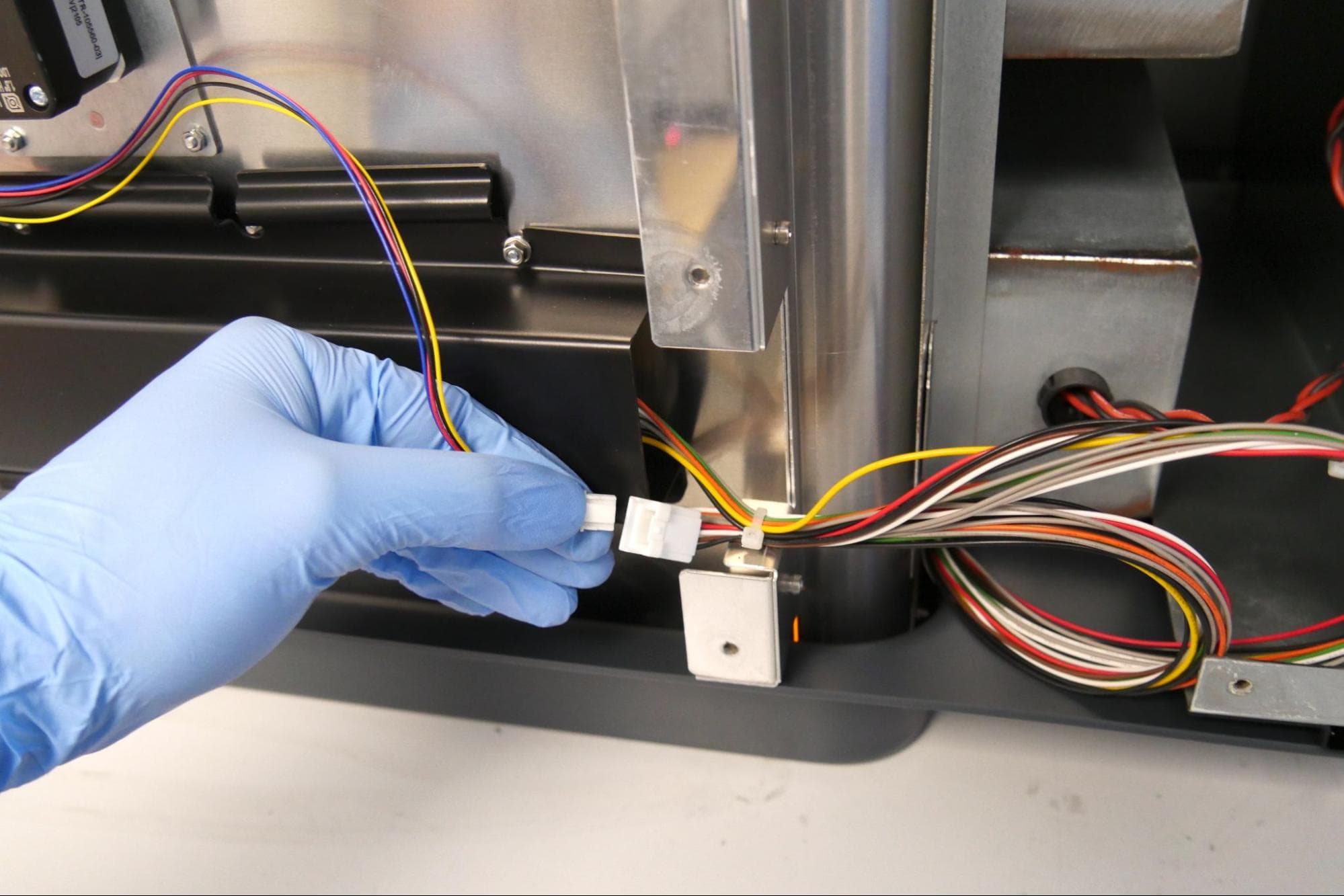

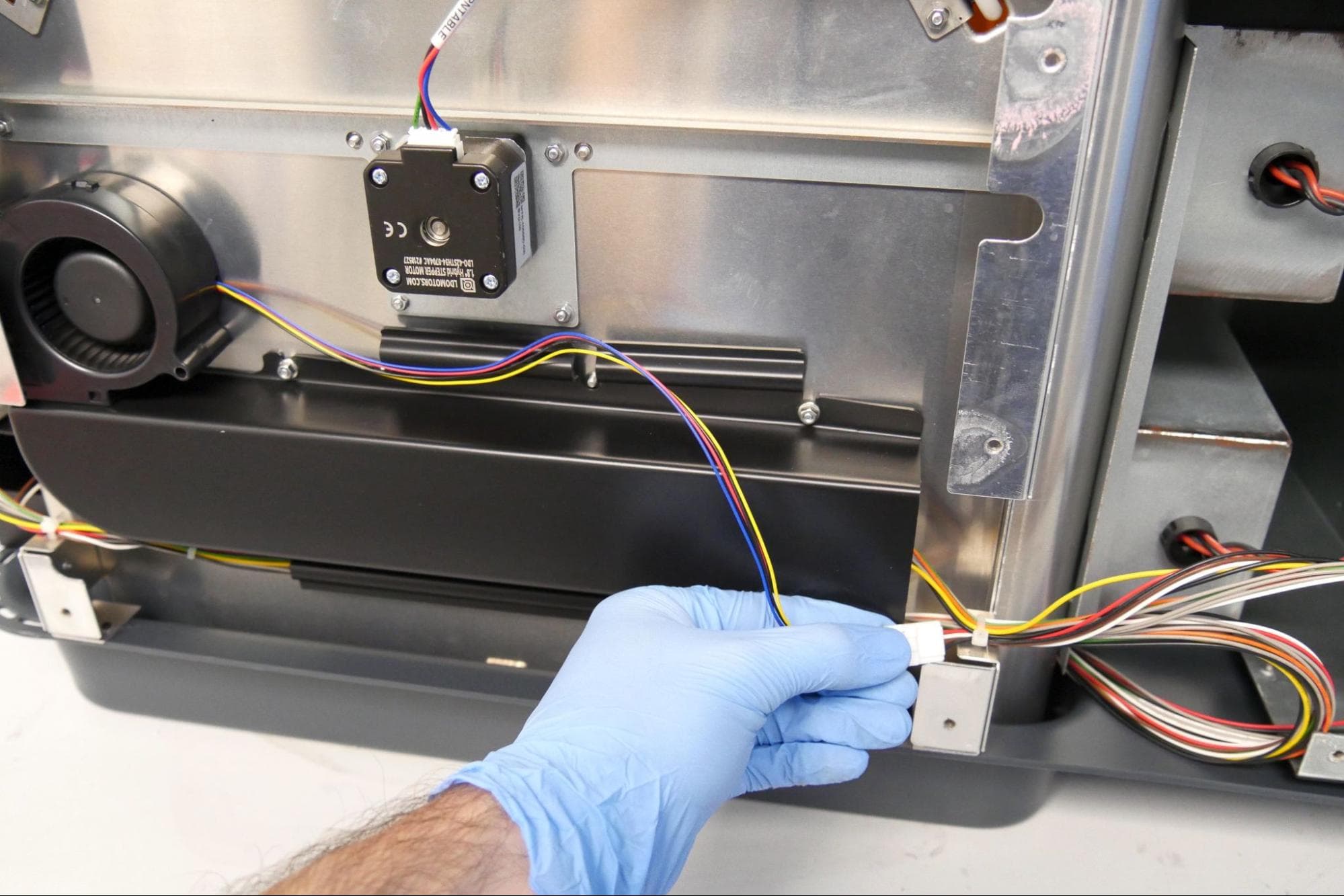

ステップ3：ファンケーブルを外す

LEDモジュール冷却ファンからの配線を辿って、ファンケーブルプラグの位置を確認します。上下のLEDモジュール冷却ファンの配線は、ケーブル管理チャネルを経由しています。プラグに手が届くようにするために、ワイヤーをチャネルからスライドさせる場合もあります。

ファンケーブルプラグのラッチを押し、コネクタを握って互いを引き離すようにします。ワイヤー自体を引っ張らないでください。

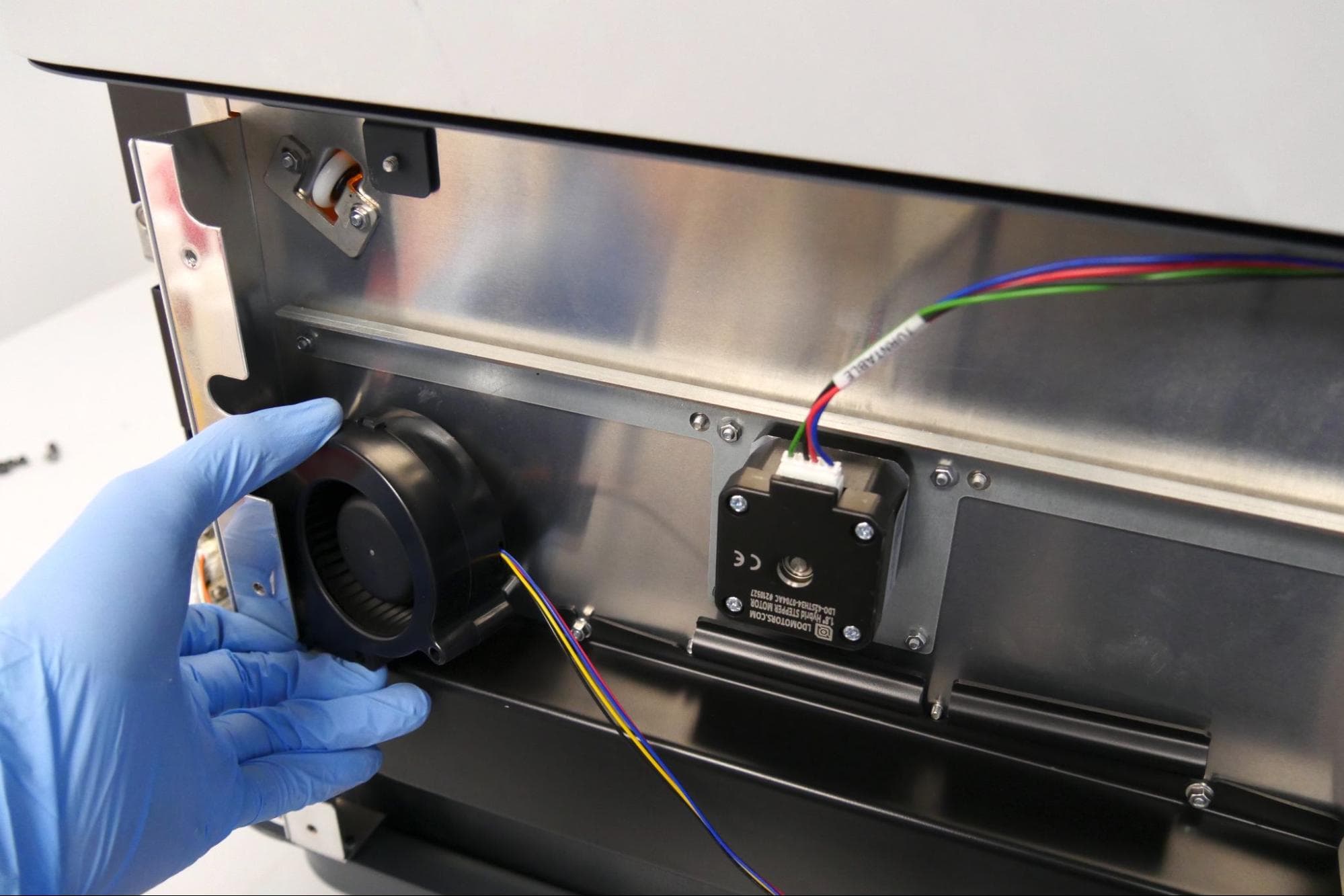

概要： 新しい冷却ファンを取り付けて固定します。

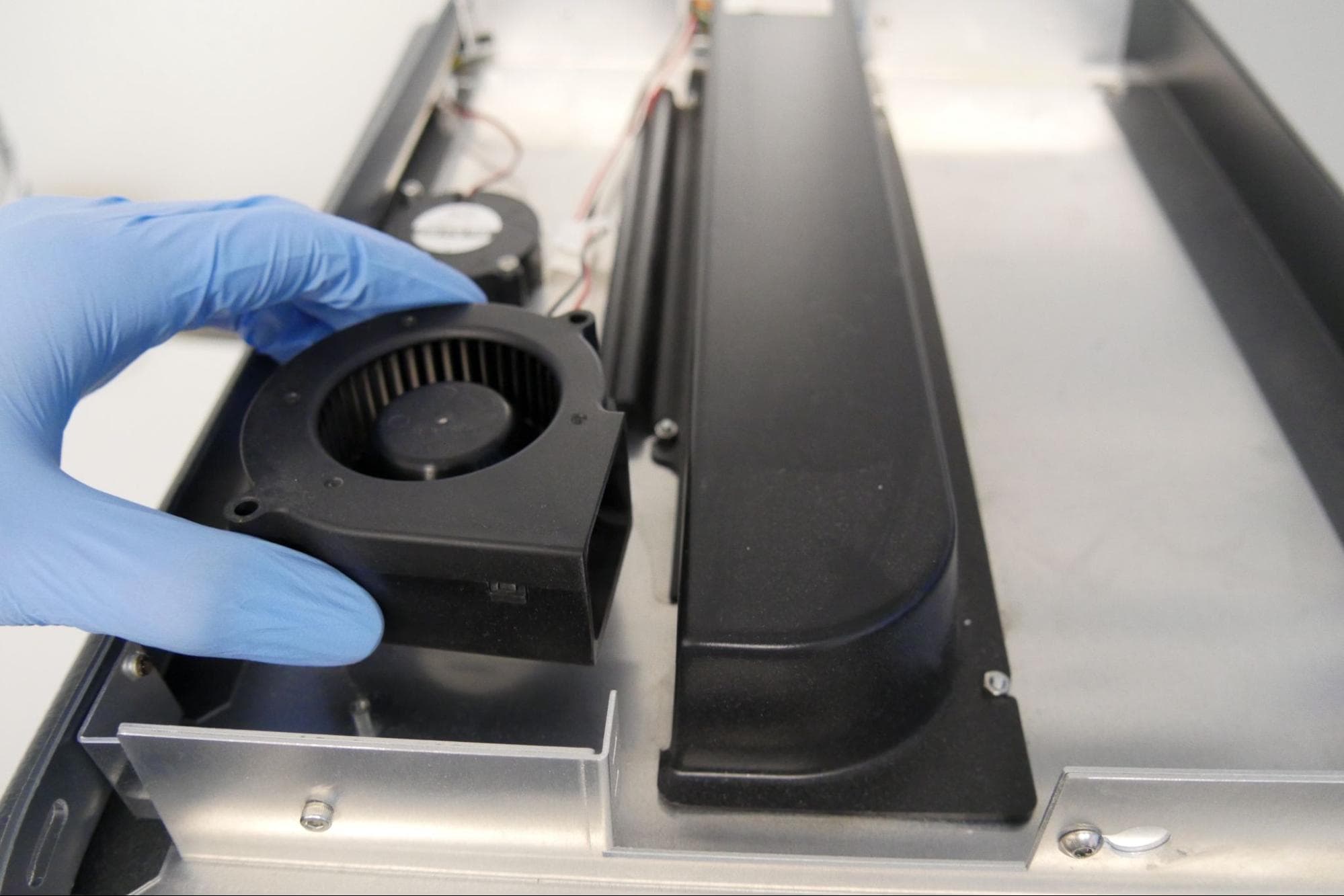

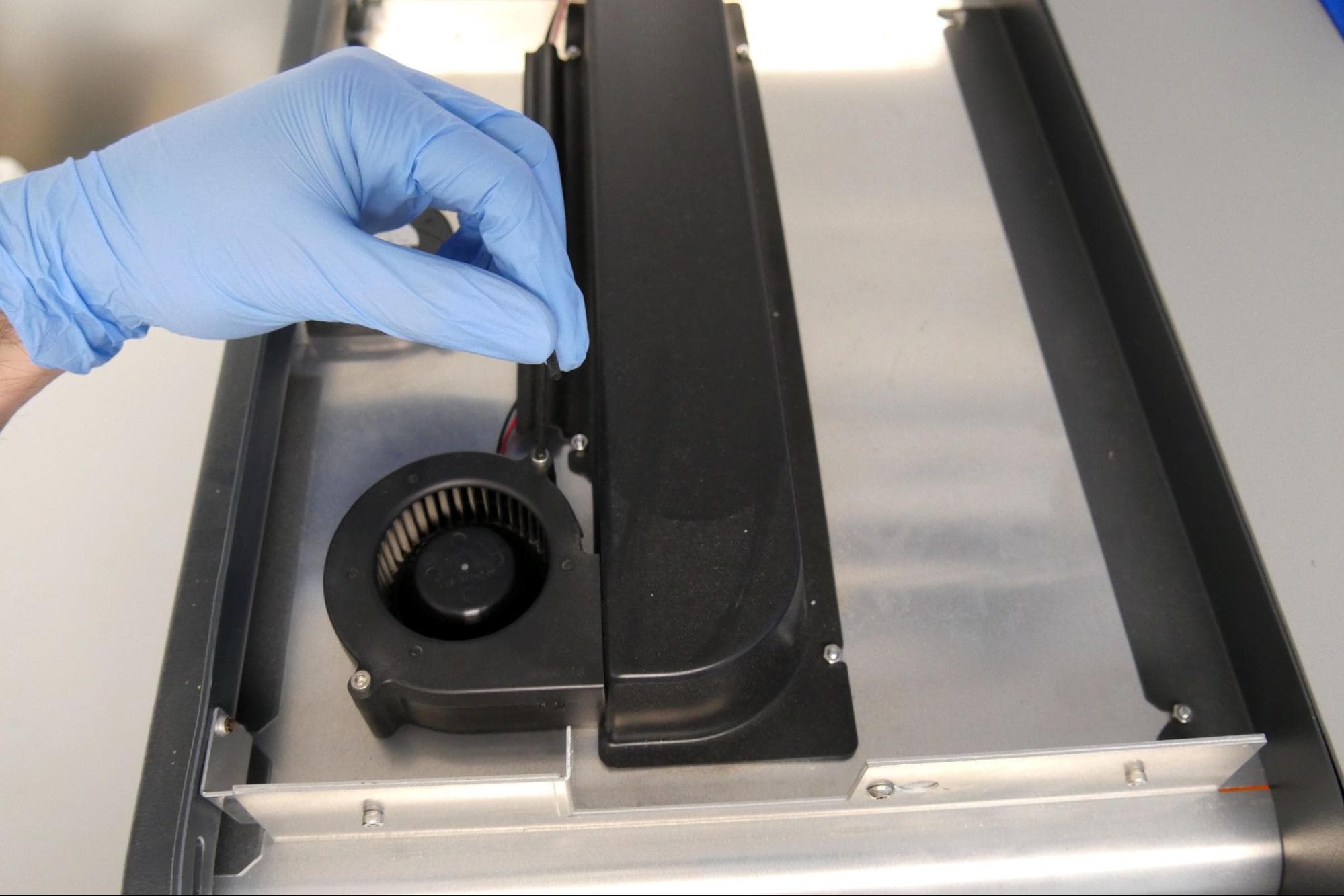

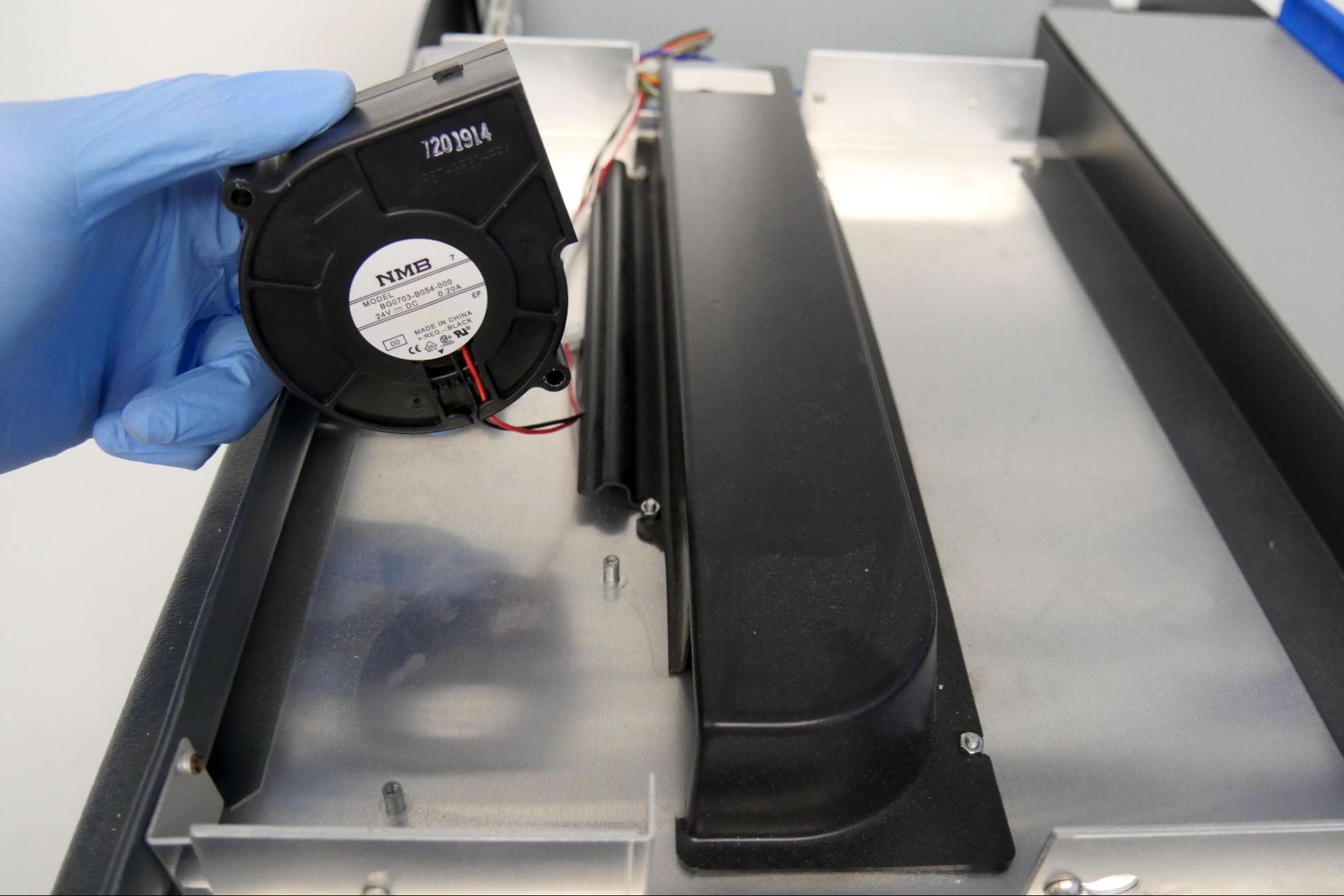

ステップ1：交換用冷却ファンを取り付けて固定する

交換用冷却ファンを設置面に置き、ファンのネジ穴と本体フレームの支柱の位置を合わせます。ファンのラベルが本体フレームを向いていること、ファンのネジ穴が支柱の上にあること、ファンの出口がLEDモジュールの開口部と一致していることを確認しながら、冷却ファンを所定の位置に下げます。

固定ネジを再び取り付け、2.5mmの六角ドライバーを使って、指で回せなくなる程度まで締め付けます。

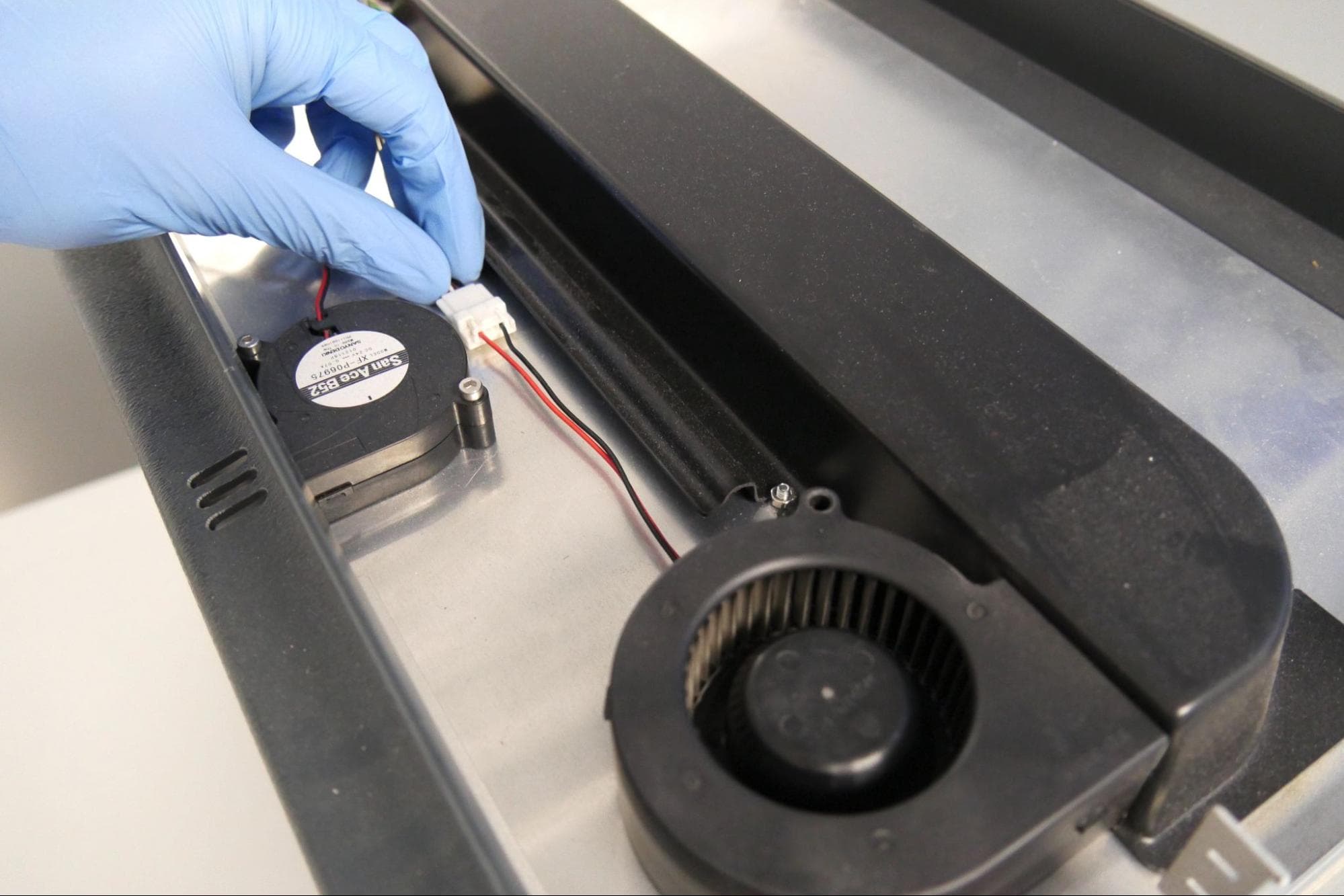

概要： 上部または左側のLEDモジュールの冷却ファンを交換した場合は、他のメンテナンス手順を実行した後、上部パネルを再装着して固定します。

ステップ1：上部パネルを再装着する

上部パネルをForm Cure Lの上に下ろします。パネルとマシンのフレームとの間にワイヤーを挟まないようにご注意ください。上部パネルを本体前方へスライドさせ、所定の位置にあるホックに引っ掛けます。上部パネルのネジ穴が、マシンのフレームの対応するネジ穴と一致していることを確認します。

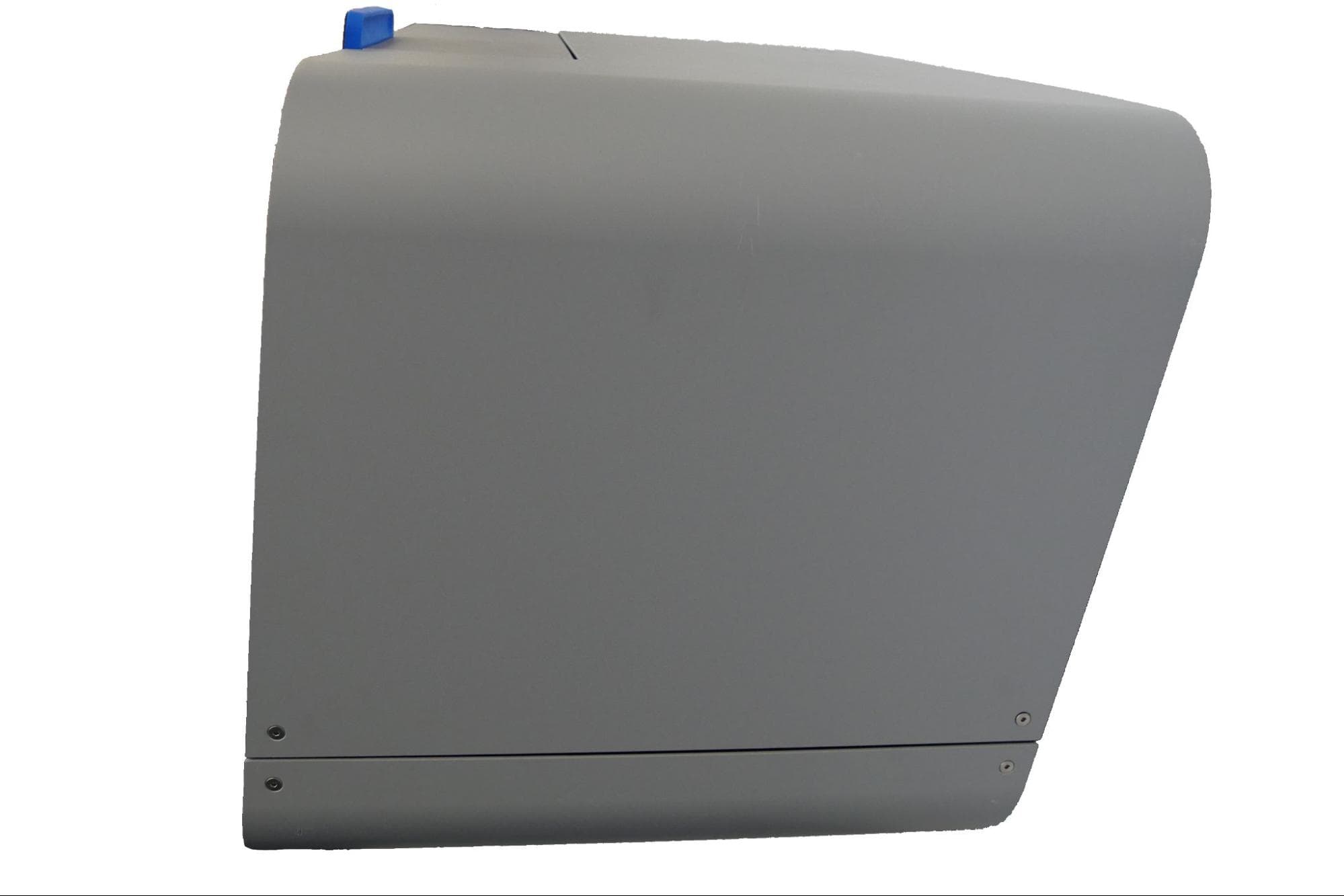

ステップ2：上部パネルを固定する

上部パネルにある6つのネジ穴に、2.5mmの六角ネジを1つずつねじ込みます。2.5mmの六角ドライバーを使って、指で回せなくなる程度までネジを締め付けます。

概要： 下部LEDモジュールの冷却ファンを交換した場合は、他のメンテナンス手順を実施した後、下部パネルを再装着して固定します。

ステップ1：下部パネルを再装着する

下部パネルをForm Cure Lの上に下ろします。パネルとマシンのフレームでワイヤーを挟まないようにご注意ください。下部パネルのネジ穴が、マシンのフレーム側で対応するネジ穴と合わさっていることを確認します。

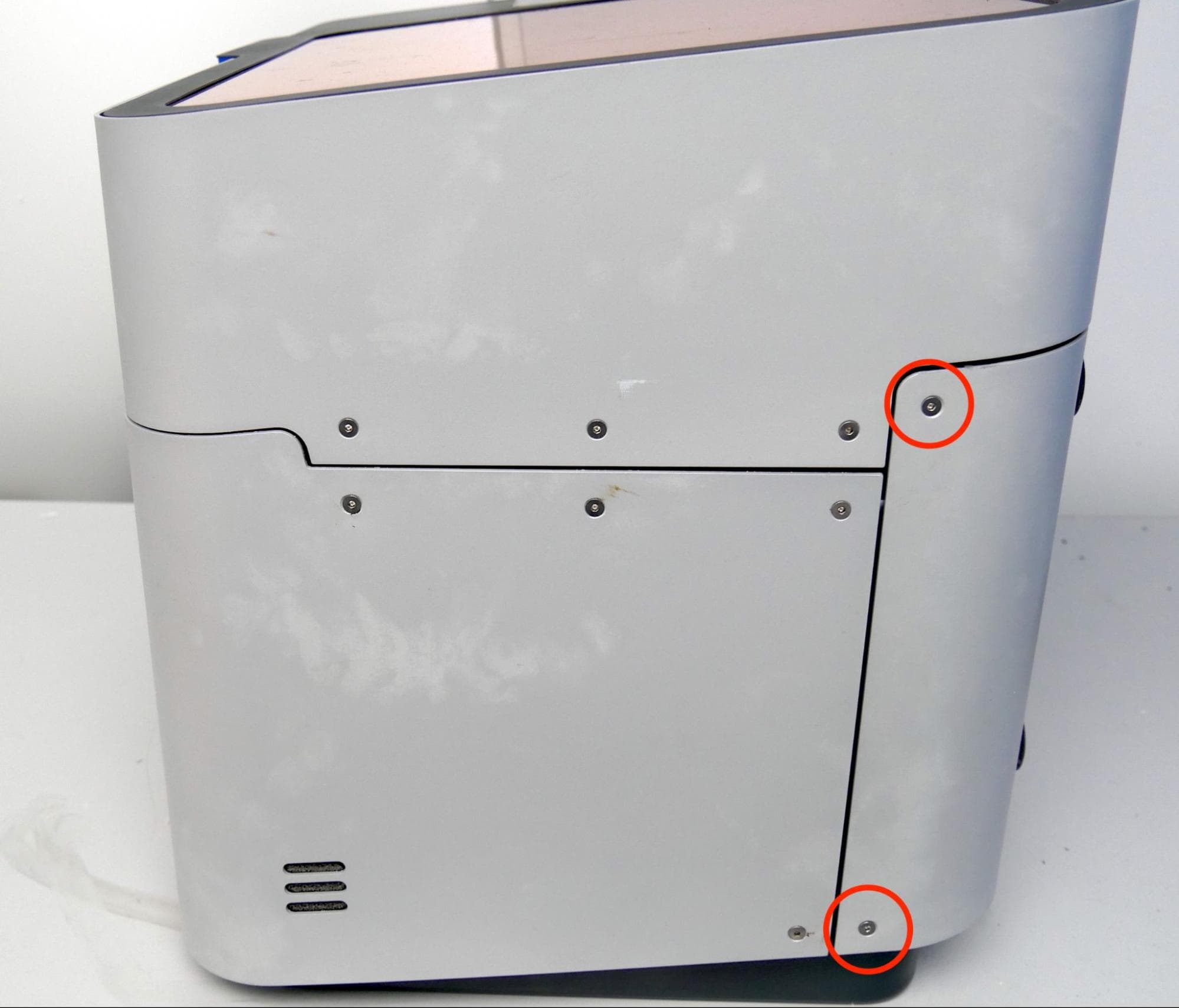

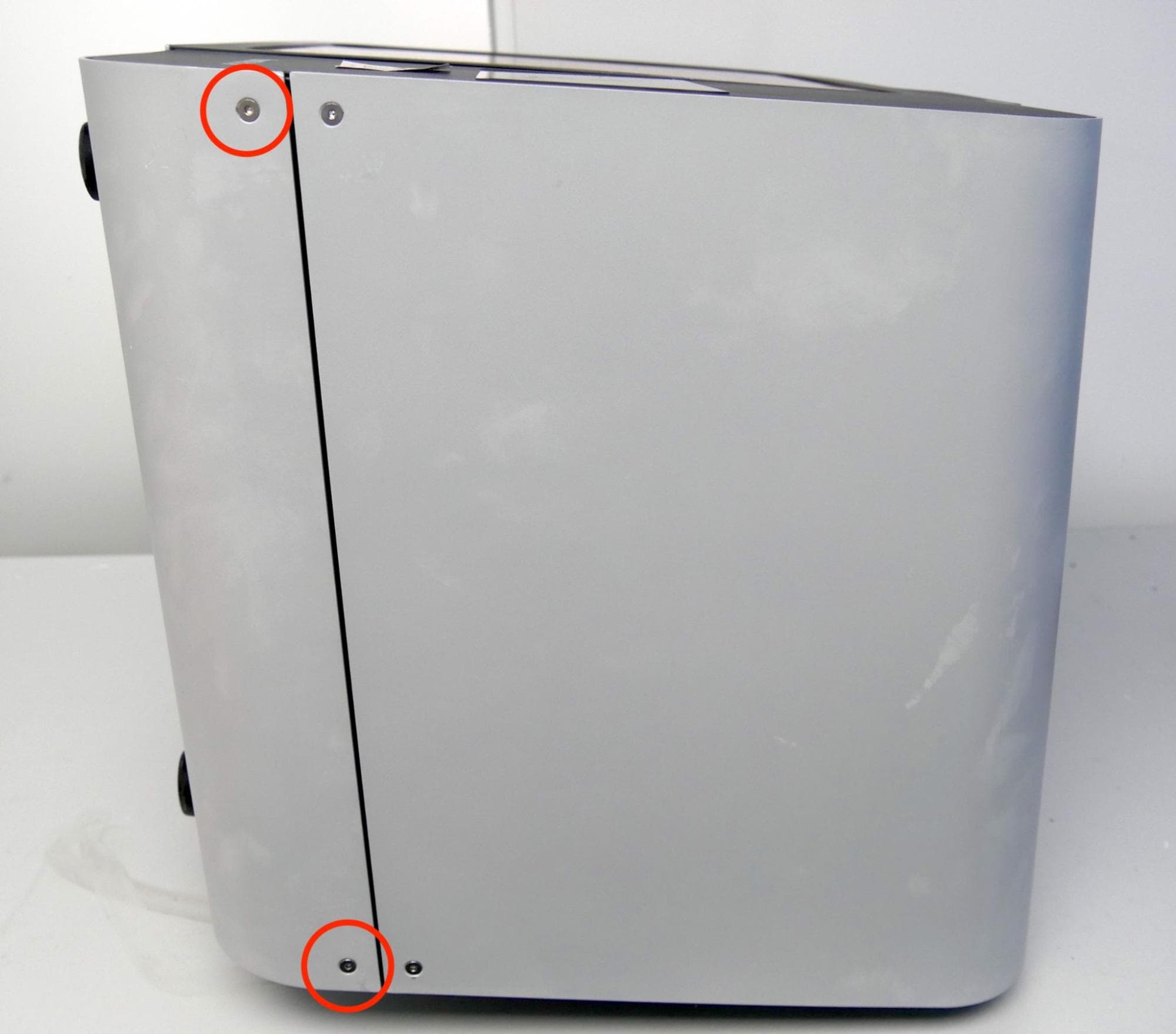

ステップ2：下部パネルを固定する

下部パネルの左右にあるネジ穴に、2.5mmのフラットヘッド六角ネジを1本ずつ通します。2.5mmのボタンヘッド六角ネジを1本ずつ、本体底面の各ネジ穴にねじ込みます。2.5mmの六角ドライバーを使って、指で回せなくなる程度までネジを締め付けます。

ステップ3：ターンテーブルを再装着する

Form Cure Lのドアを開けます。ターンテーブルを架台に乗せます。Form Cure Lのドアを閉じます。Form Cure Lのターンテーブルはガラス製です。取り扱いには十分ご注意ください。

概要： パネルを再装着した後、マシンの電源を入れ、最終チェックを行います。

ステップ1：マシンの電源を入れる

電源ケーブルをForm Cure Lとコンセントに接続します。本体背面のブレーカースイッチを オン 電源スイッチをONにします。

ステップ2：修理をテストする

二次硬化サイクルを開始し、交換用LEDモジュール冷却ファンをテストします。二次硬化サイクルが正常に実行されるように、Form Cure Lを監視します。連絡先 Formlabsのサポート または、 正規販売代理店 手順の結果を共有するために使用します。
