Form Cure L V1のLEDモジュールの交換

Form Cure L V1には、二次硬化中に造形品に光を照射する3つのLEDモジュールが搭載されています。LEDモジュールのいずれかに不具合や故障があった場合、造形品が適切に二次硬化されず、最適な機械的特性を得られない可能性があります。

このガイドを参照し、Form Cure L V1のLEDモジュールを取り外して交換してください。

必要な備品：

Formlabs：

交換用LEDモジュール（RP-FHL-CU-LED-01）

交換用LEDモジュールステッカーが付属しています。

他社製：

2.5mm 六角ドライバー
ニトリル手袋

危険：

この操作マニュアルに記載されている安全に関する指示内容や注意事項をすべて熟読し、順守してください。間違った部品と交換すると、火傷、電気ショック、火災または爆発に繋がる恐れがあります。廃棄する部品はすべて、現地の法規制に従って処分してください。

作業スペースを用意する

概要： LEDモジュールを交換するために、Form Cure Lと埃のない作業スペースを用意します。

ステップ1：作業スペースを準備する

マシンの周りに作業スペースを確保します。作業スペースはよく換気された埃のない場所に確保してください。

ステップ 2：二次硬化チャンバーを清掃する

警告：

レジンが肌に触れると、皮膚炎またはアレルギー性皮膚反応の原因になる恐れがあります。液体レジンまたはレジンが付着した表面に触れる際は、必ず手袋を着用してください。が皮膚に付着したら、石鹸と水で念入りに洗い流してください。

Form Cure Lのドアを開けます。二次硬化チャンバー内に溜まったレジンや硬化したレジンをペーパータオルで拭き取ります。レジンがこびり付いている場合は、必要に応じてイソプロピルアルコール（IPA）で湿らせたペーパータオルでこびり付いたレジンを溶かしながら拭き取ってください。

危険：

火災ハザード：IPAは可燃性の溶剤です。容器は必ず蓋が閉じた状態で、お子様の手が届かないところで保管するようにしてください。IPAを使ってクリーニングを終えたら、二次硬化サイクルを開始する前に、IPAを完全に蒸発させてください。

ステップ 3：マシンの電源プラグを抜く

作業を進める前に、プリンターに接続されている電源ケーブルを抜きます。電源ケーブルを電源に接続した状態で、メンテナンス作業を行わないでください。待機 5回電源を切ってから数分間待ってから作業を開始してください。マシンを使用したばかりであれば、二次硬化チャンバーは温かくなっています。チャンバー内が冷えるまで少なくとも2時間待ちます。

危険：

電源が入った状態でマシンのメンテナンスを行うと、感電のリスクが高まります。プラグを差し込んだまま、マシンのパネルを絶対に外さないでください。パネルを取り外している間は、絶対にマシンの電源を再投入しないでください。

ステップ4：ターンテーブルを取り外す

ターンテーブルを持ち上げてマシンから取り出し、脇に置いておきます。Form Cure Lのターンテーブルはガラス製です。取扱いにご注意ください。

LEDモジュールの取り外し

概要： 交換するLEDモジュールのネジを外し、プラグを抜いて取り外します。

備考：

Form Cure Lには、デリケートな電子部品が含まれています。プリンター内の電子部品に触れる際には、静電気防止用ストラップで静電気を散逸させるか、接地用金属に触れて身体を接地させてから作業を行ってください。

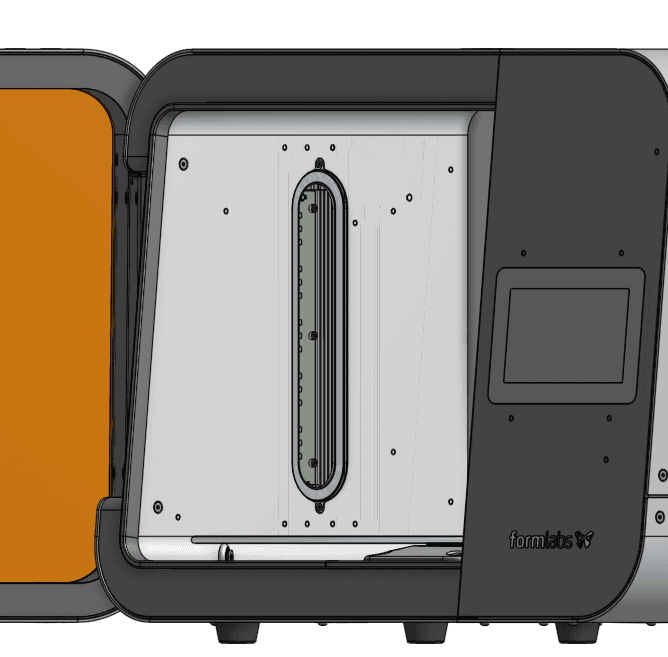

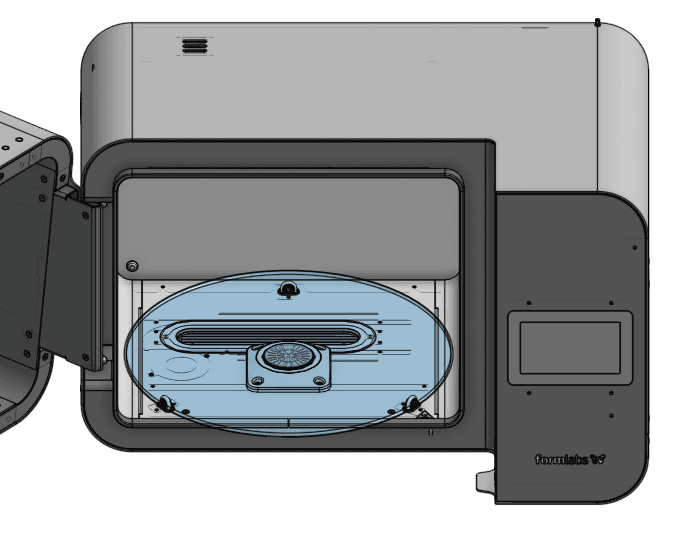

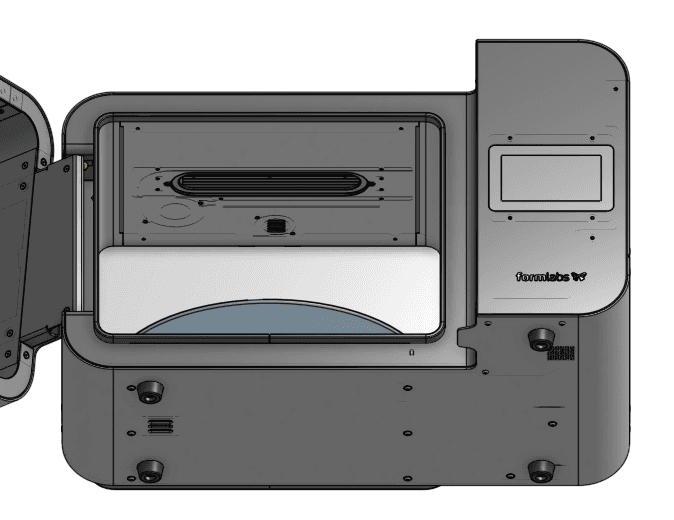

ステップ1：LEDモジュールの位置を確認する

Form Cure Lのドアを開け、交換するLEDモジュールを探します。Form Cure Lには、二次硬化チャンバーの上部、チャンバーの左壁、ターンテーブルの下のチャンバー底部の3箇所に楕円形のLEDモジュールが搭載されています。

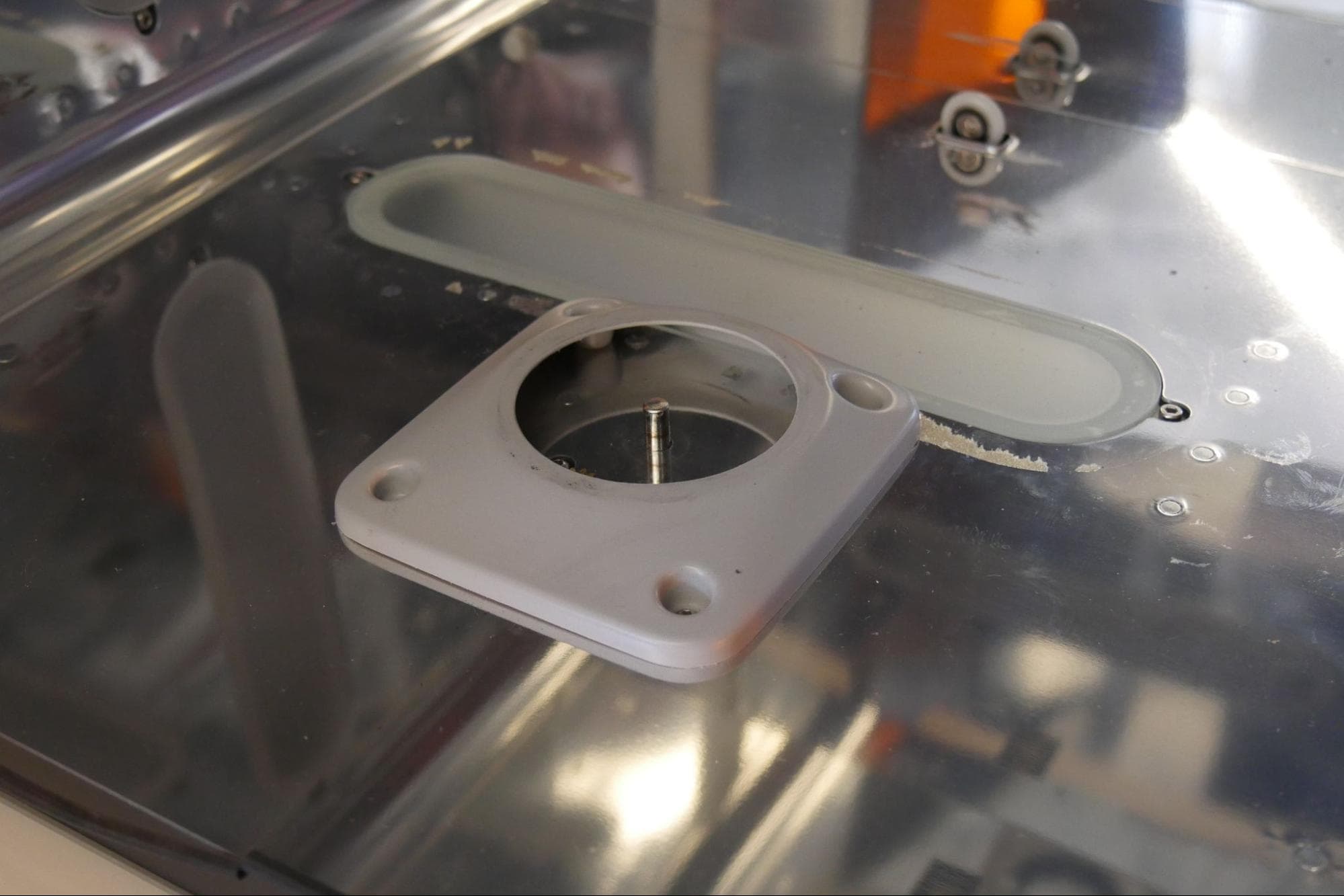

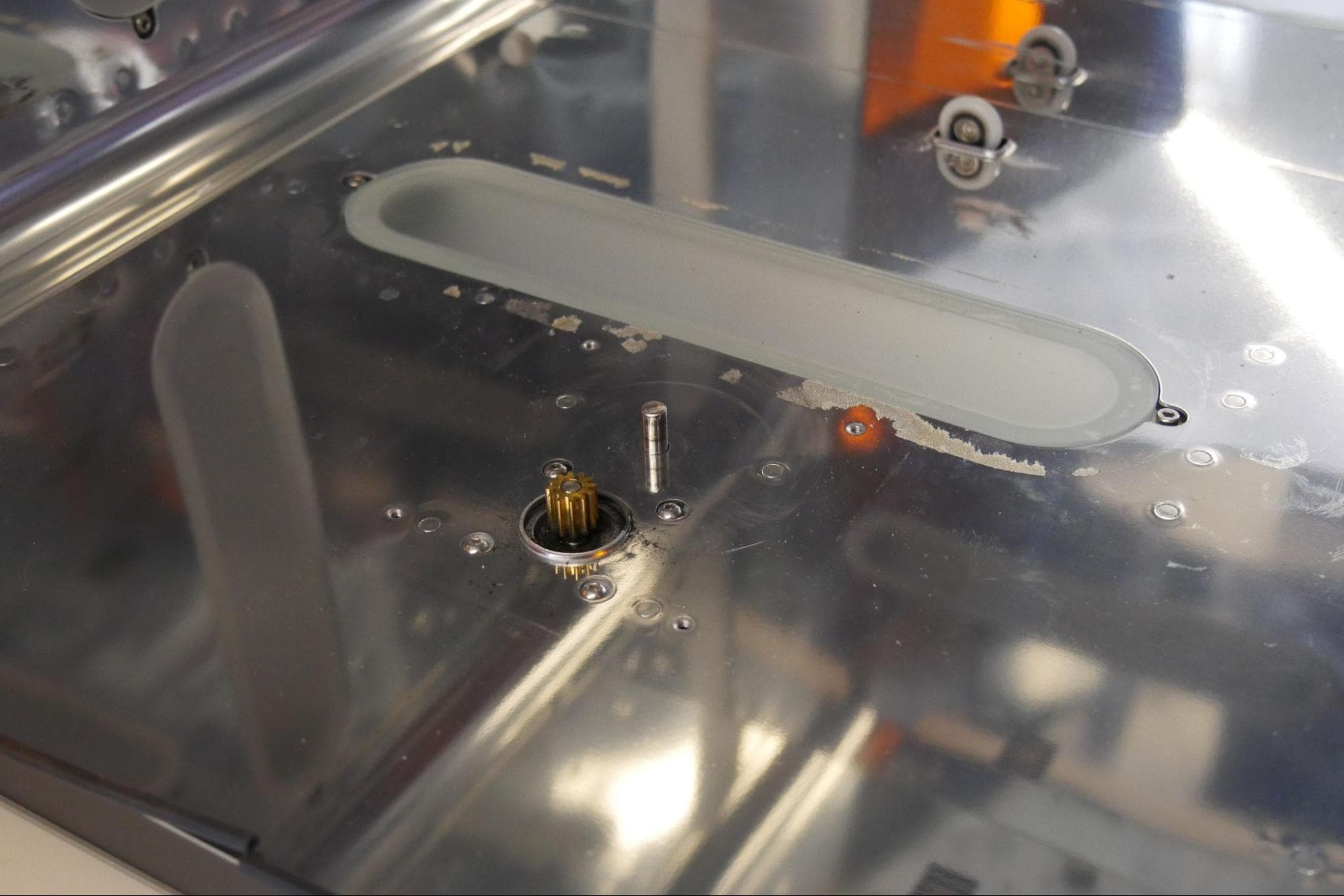

ステップ2：ターンテーブルシュラウドを取り外す（下部LEDモジュールのみ）

ターンテーブルシュラウドは、ターンテーブルマウントを囲む長方形のカバーです。下部のLEDモジュールを交換する際に、その前にターンテーブルシュラウドを先に取り外します。2.5 mm 六角ドライバーを使用して、ターンテーブルシュラウドを Form Cure L に固定している 4 本のネジを緩めて取り外します。ターンテーブルシュラウドを持ち上げてマシン本体から外し、脇に置きます。

ステップ3：LEDモジュールのステッカーを剥がす（下部のLEDモジュールのみ）

下部のLEDモジュールのリップはステッカーで覆われています。このステッカーは、未硬化のレジンなどがLEDモジュールの側面を越えて垂れてくるのを防ぐものです。底面LEDモジュールを交換する場合は、ステッカーを剥がしてから交換してください。

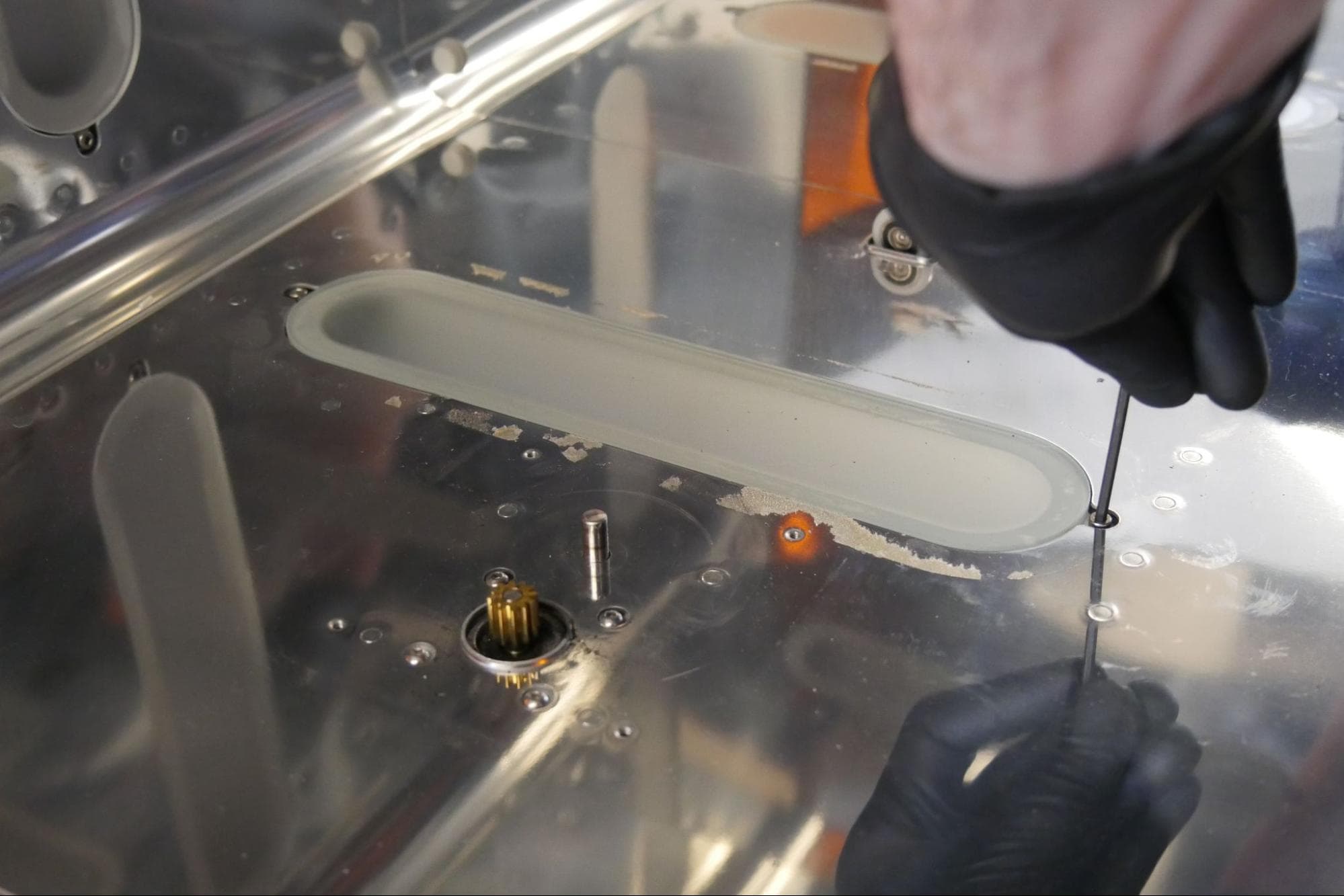

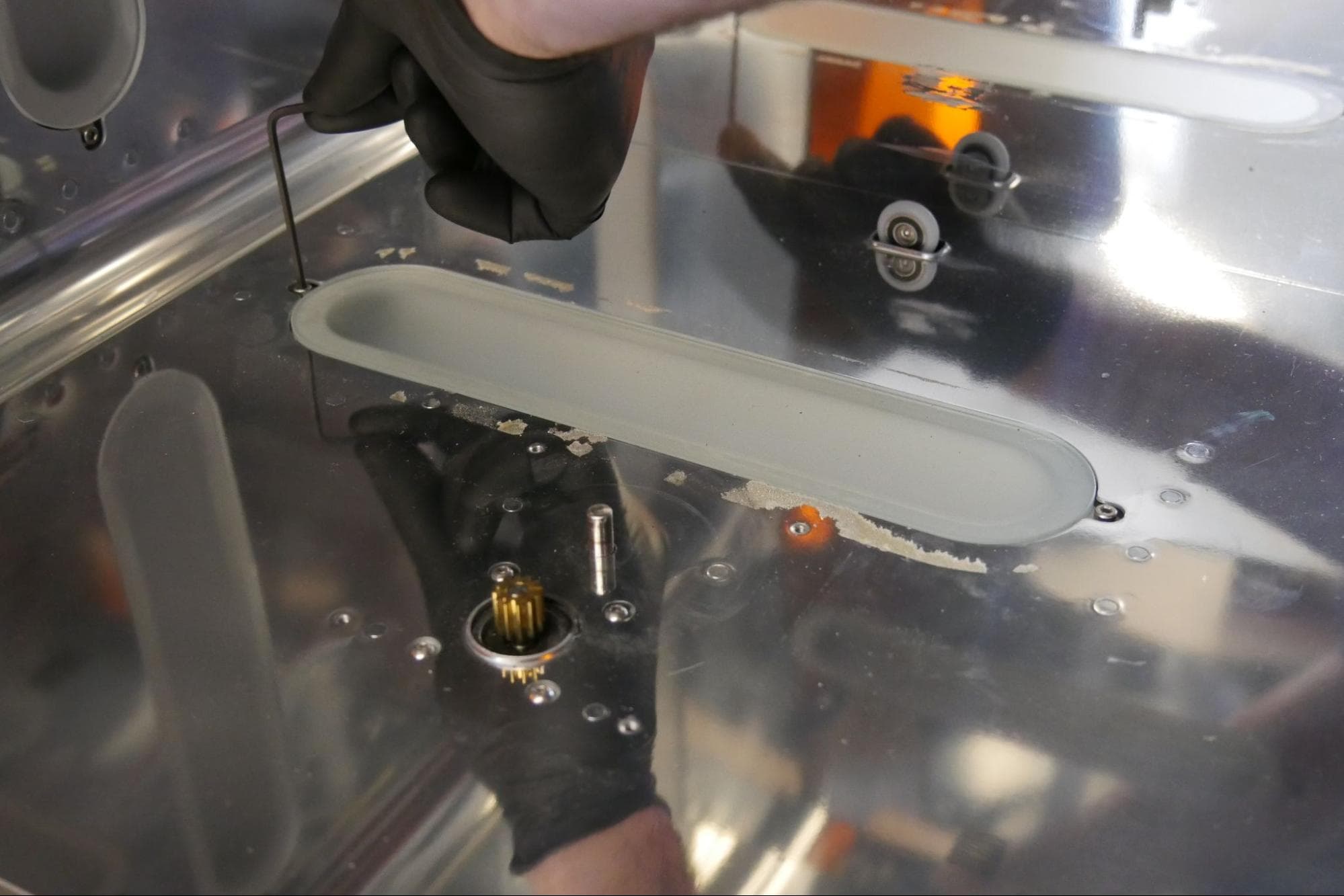

ステップ4：LEDモジュールのネジを外す

各LEDモジュールは、両端に1つずつ、計2つのネジで固定されています。2.5 mm 六角ドライバーを使用して、2 本のネジを緩めて取り外します。上部または左側のLEDモジュールを交換する場合は、モジュールがずれたり、落下したりしないように支えてください。外したネジは脇に置いておきます。

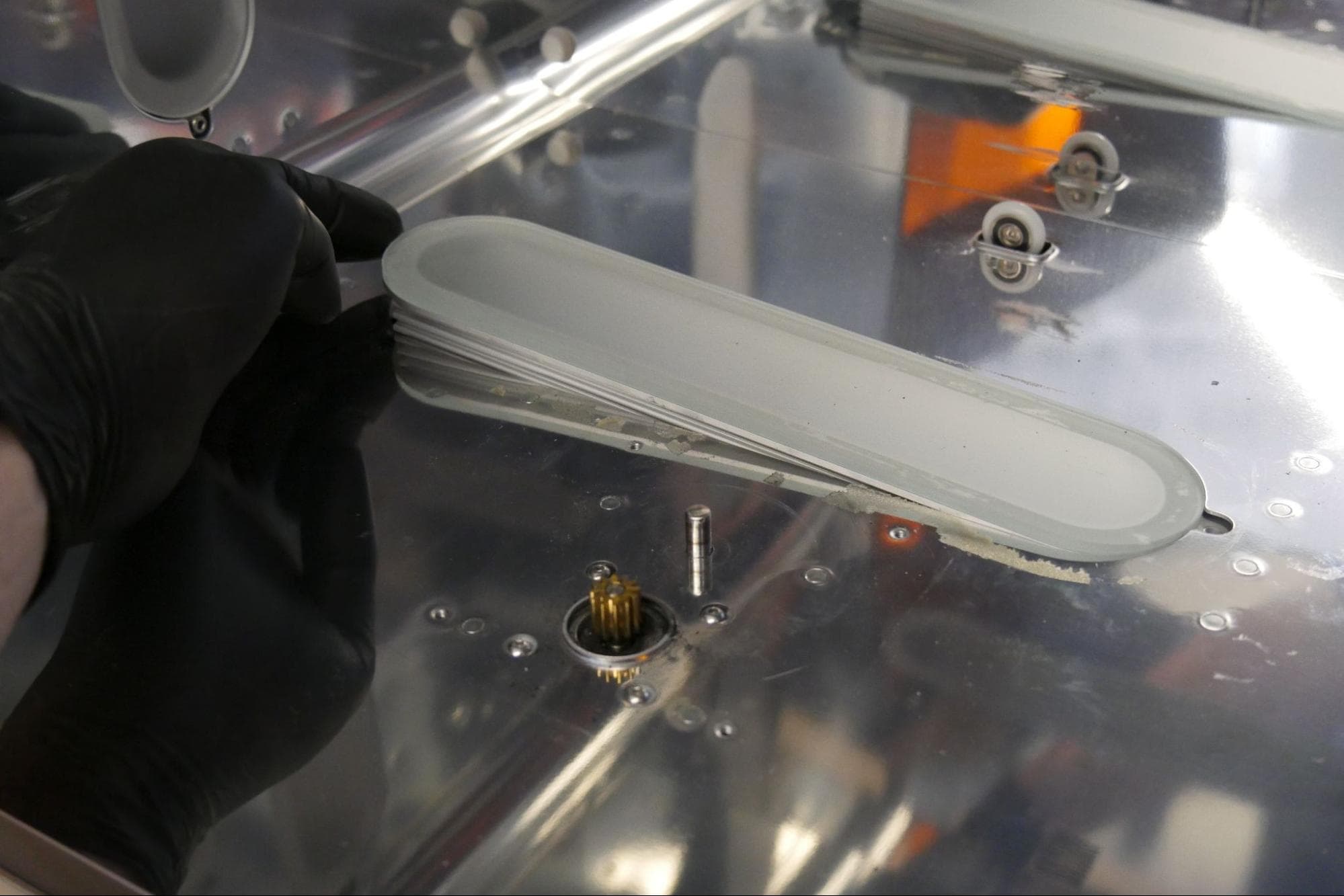

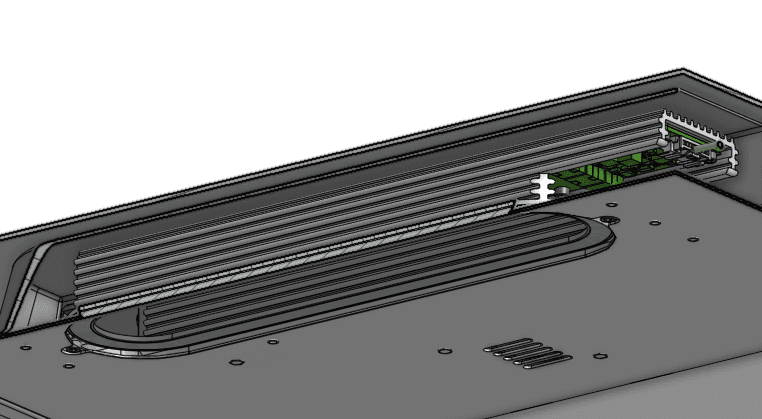

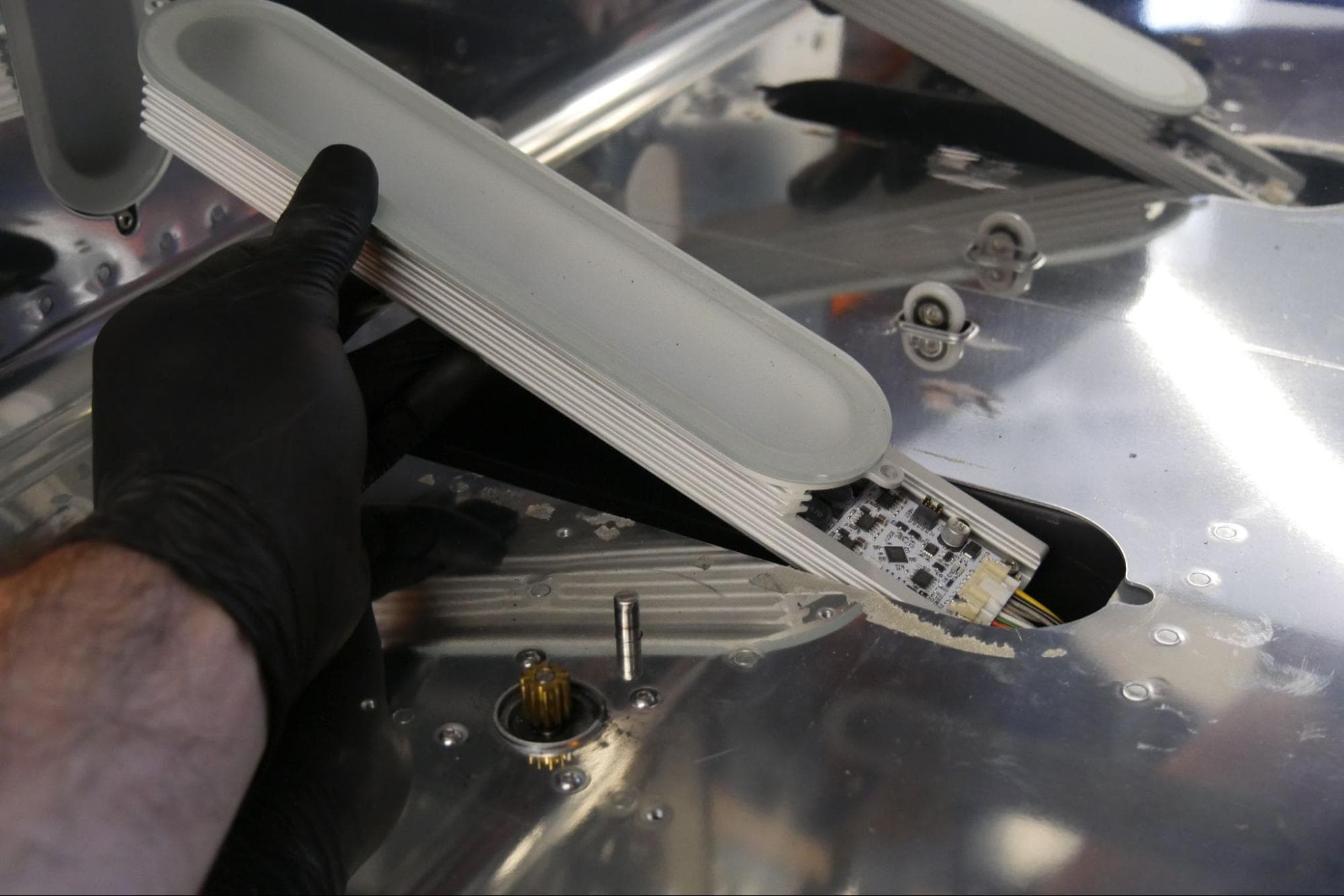

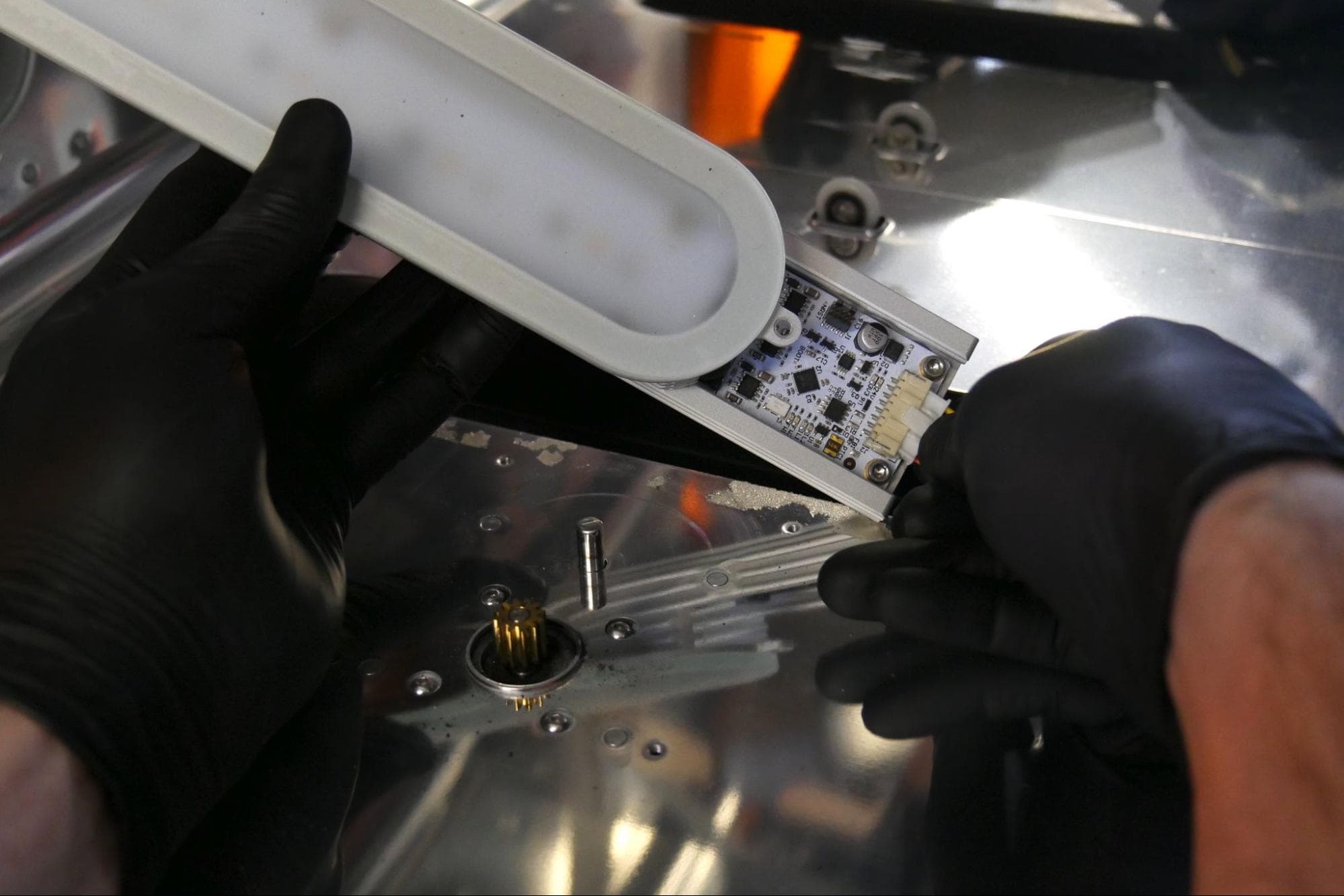

ステップ5：LEDモジュールのケーブルを外す

LEDモジュールを傾けながらForm Cure Lの本体から取り出します。その際、LEDモジュールの一部が二次硬化チャンバーの壁の裏側に出ていることにご注意ください。LEDモジュールをチャンバー壁から直接引き離さないでください。

LEDモジュールのケーブルを抜きます。ケーブルを取り外す時は、コネクタを握り、タブを押し込んでLEDモジュールから切り離します。ワイヤー自体を引っ張らないでください。

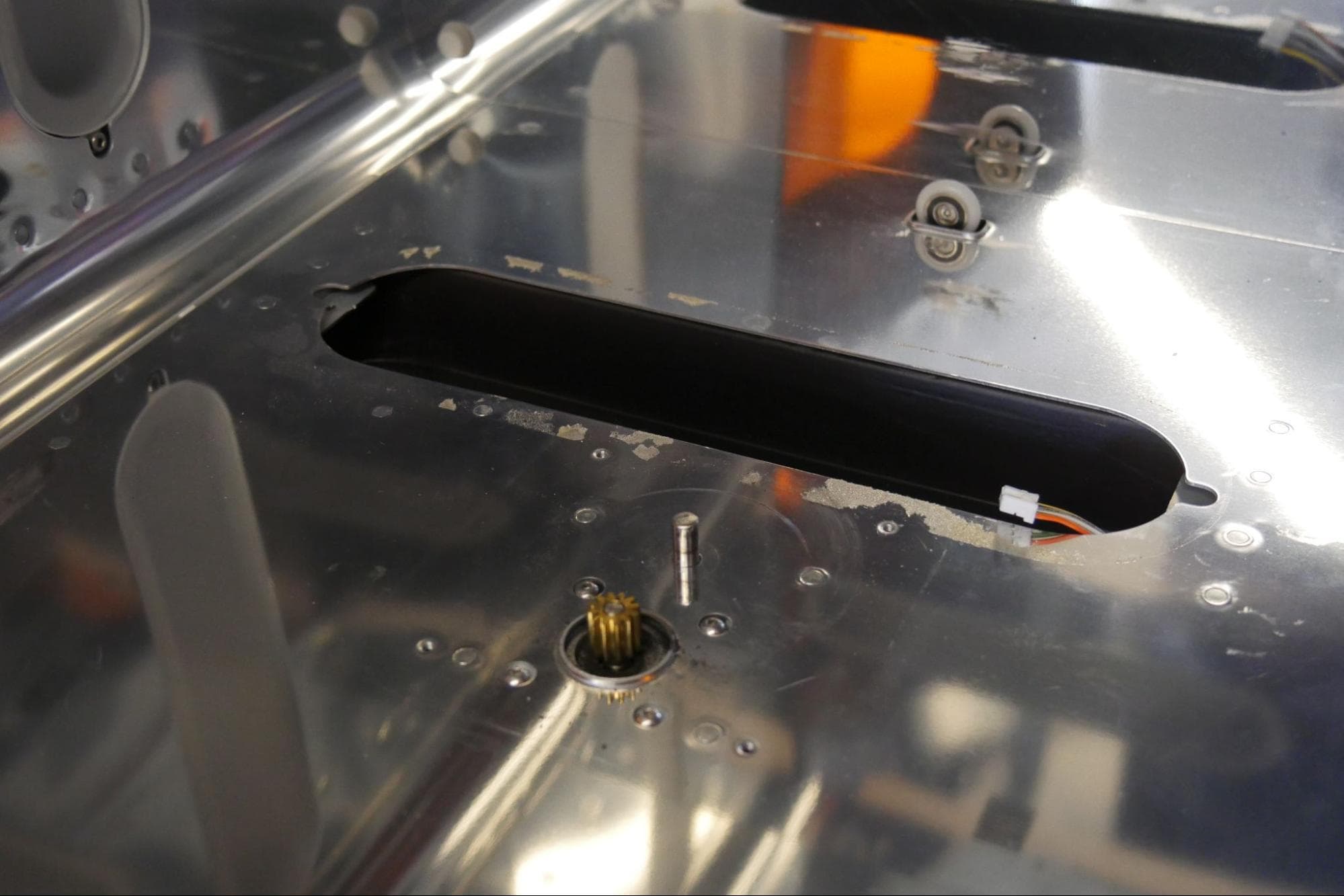

ステップ6：LEDモジュールを取り外す

Form Cure LからLEDモジュールを取り外し、脇に置いておきます。

ステップ7：他のLEDモジュールを取り外す（オプション）

交換する他のLEDモジュールについても、手順1～6を繰り返してください。

新しいLEDモジュールの取り付け

概要： 新しいLEDモジュールを取り付けて固定します。

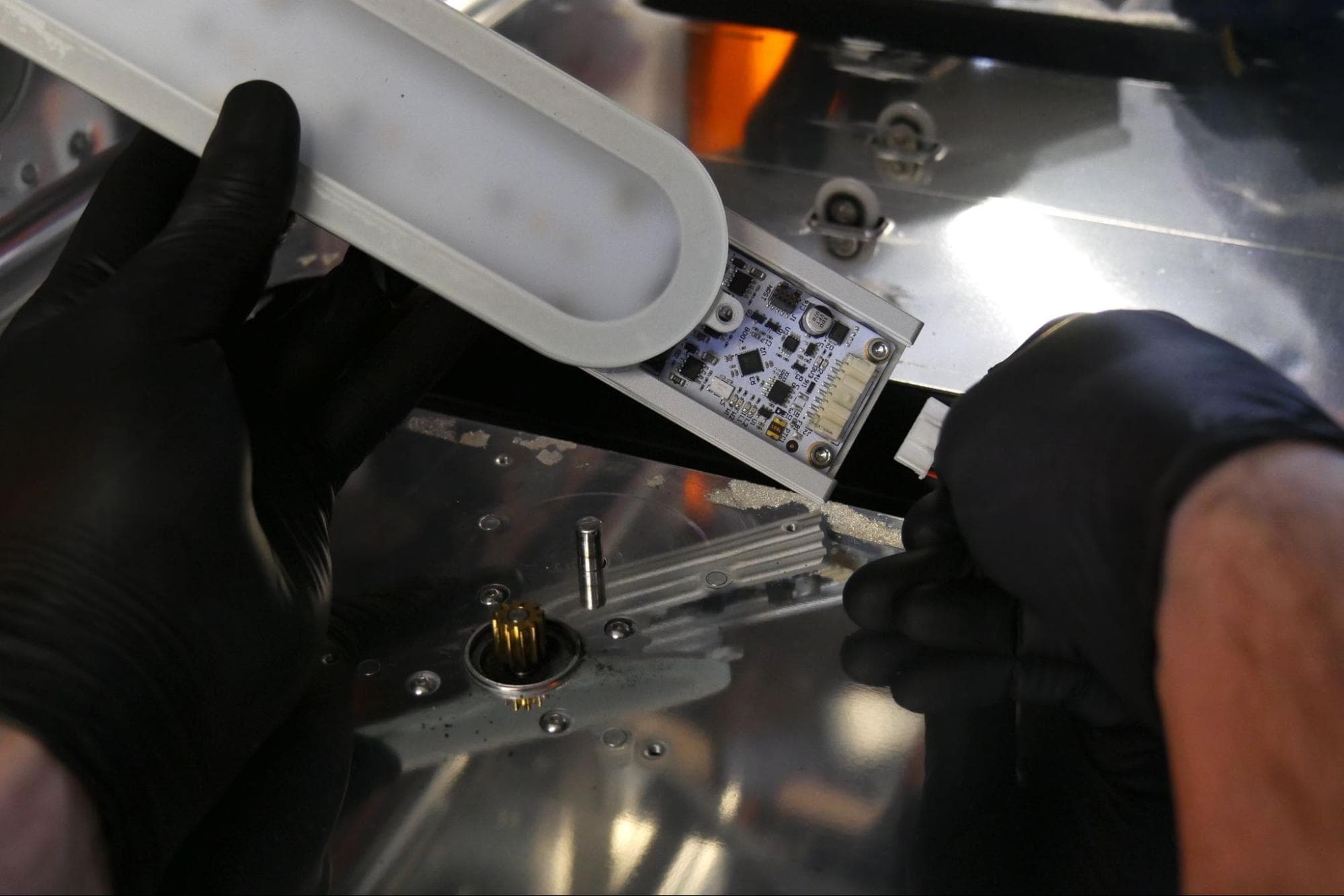

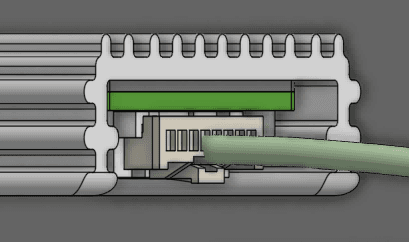

ステップ1：LEDモジュールのケーブルを再接続する

LEDモジュールのケーブルを再接続します。コネクタは正しい向きでないと、モジュールに正しく差し込めません。差し込む際、コネクタ内のピンが折り曲がらないようにご注意ください。

ステップ2：交換用LEDモジュールを取り付けて固定する

LEDモジュールを元の位置に戻すように傾けます。LEDモジュールのケーブルがモジュールと二次硬化チャンバーの壁の間に挟まっていないことを確認してください。2本のネジをそれぞれの穴にねじ込みます。2.5 mm 六角ドライバーで、両方のネジを指で回せなくなる程度まで締め付けます。

ステップ3：交換用LEDモジュールのステッカーを貼る（下部LEDモジュールのみ）

下部のLEDモジュールを交換した場合は、モジュールの端に交換用ステッカーを貼ってください。

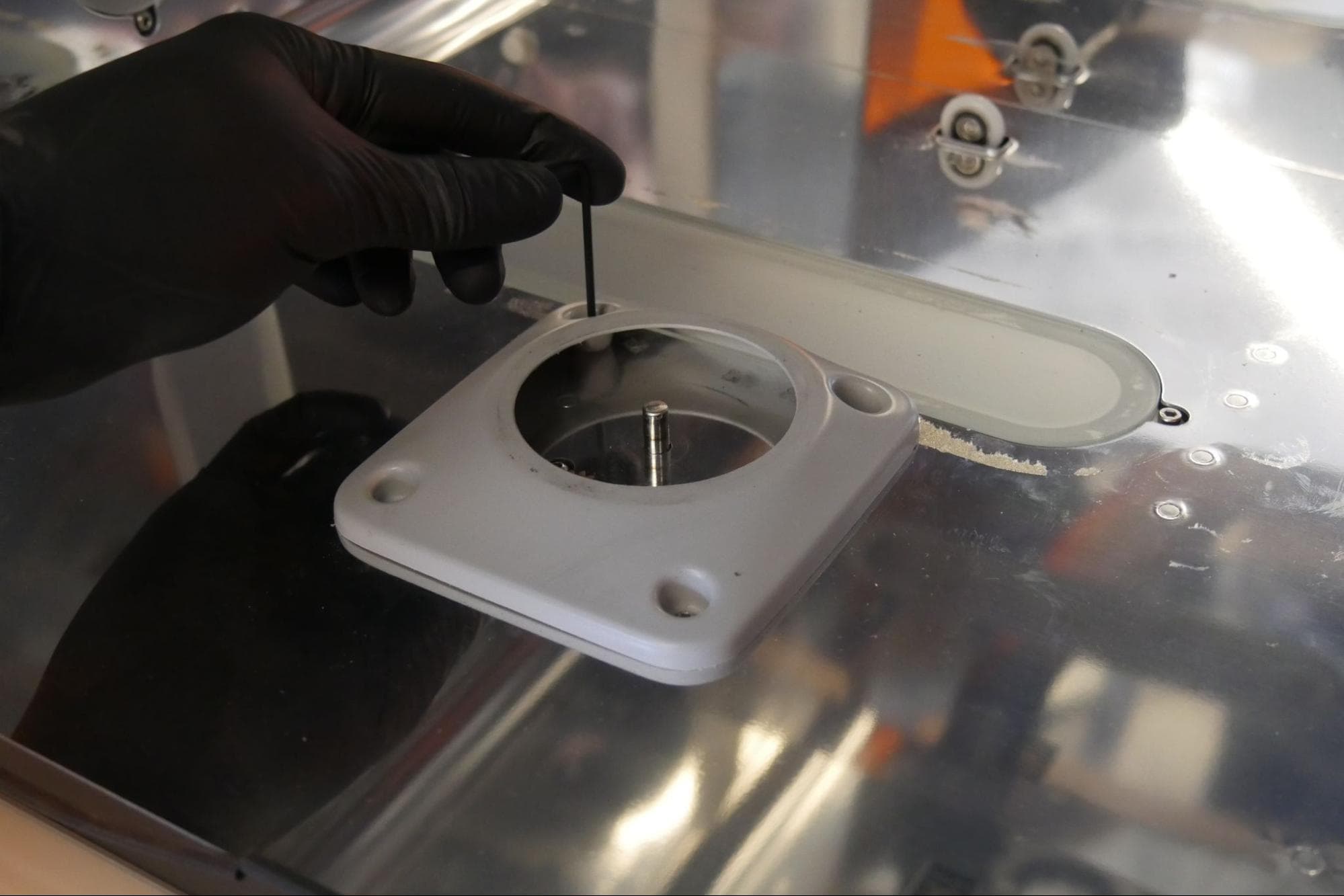

ステップ4：ターンテーブルシュラウドを再装着する（下部LEDモジュールのみ）

下部のLEDモジュールを交換した場合は、ターンテーブルシュラウドを再装着してください。4本のネジをネジ穴に通し、2.5mmの六角ドライバーを使って指で回せなくなる程度まで締め付けます。

ステップ5：他の交換用LEDモジュールを取り付ける（オプション）

交換する他のLEDモジュールについても、1～4のステップを繰り返してください。

修理を完了する

概要： 交換用LEDモジュールを取り付けた後、マシンの電源を入れ、最終チェックを行います。

ステップ1：ターンテーブルを挿入する

ターンテーブルをマウントに再装着します。

ステップ2：マシンの電源を入れる

Form Cure Lのドアを閉じます。電源ケーブルをForm Cure Lとコンセントに接続します。本体背面のブレーカースイッチをオン電源スイッチをONの位置にします。

ステップ3：修理をテストする

二次硬化サイクルを開始し、交換したLEDモジュールの試運転を実施します。Form Cure Lが正常に点灯することを確認してください。連絡先 Formlabsのサポートまたは、正規販売代理店手順の結果を共有するために使用します。
