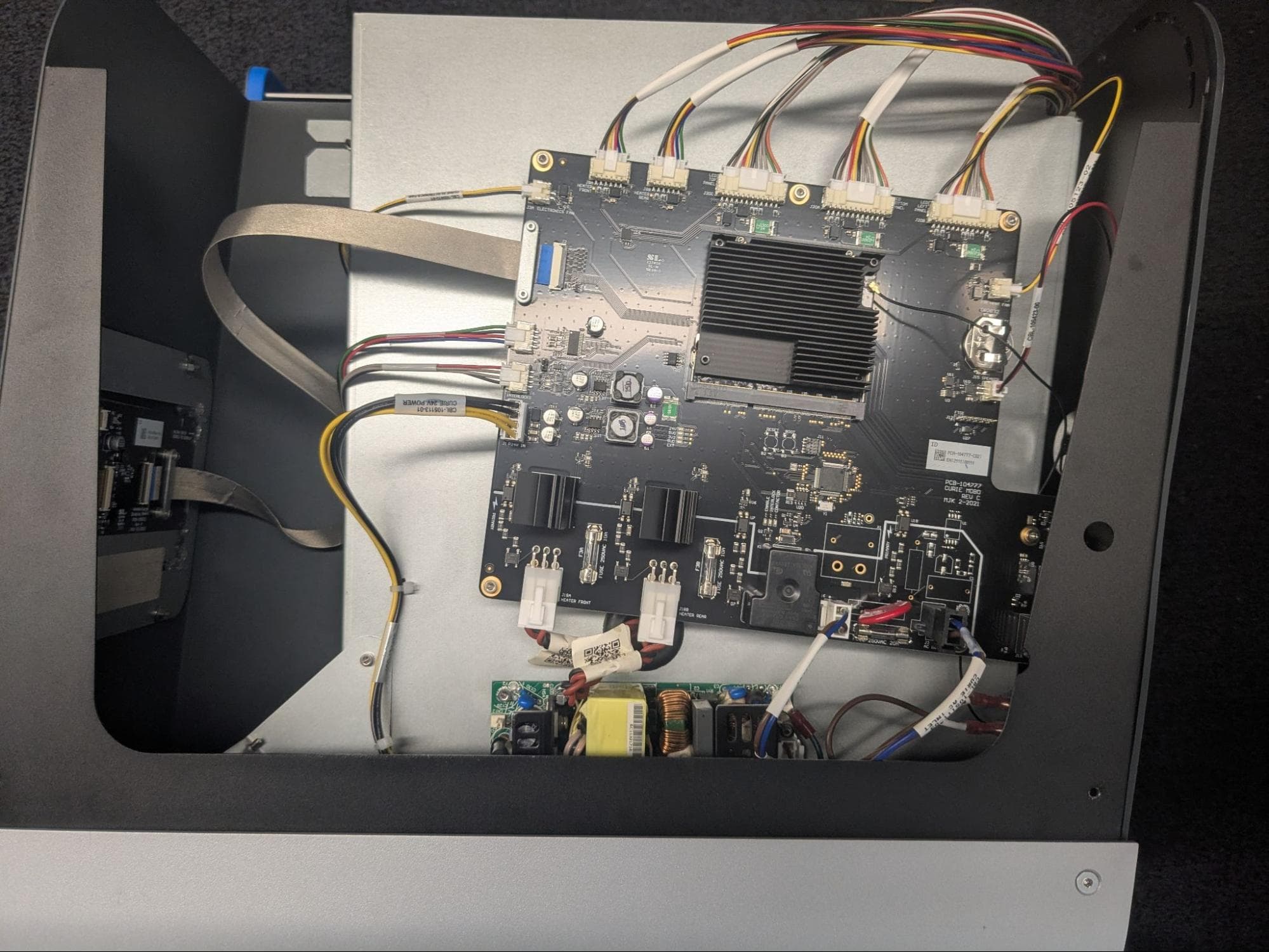

Form Cure L V1の電源は、マザーボードの下、マシンの右側にあります。電源が故障していると、マシンが動作しません。

このガイドを参照しながら、Form Cure L V1の電源を交換してください。

推定所要時間： 15–20分

概要： Form Cure L V1と、電源交換用の埃のない作業スペースを用意します。

ステップ1：ネットワークケーブルとWi-Fiアンテナを外す

イーサネットケーブルやUSBケーブルが接続されている場合は、本体からそれぞれのケーブルを取り外します。Wi-Fiアンテナのネジを外してアンテナを抜きます。

ステップ2：マシンの電源プラグを抜く

作業を進める前に、プリンターに接続されている電源ケーブルを抜きます。マシンの電源ケーブルをコンセントに繋いだままメンテナンス作業を行わないでください。マシンの電源を切って5分ほど待ってから作業を開始してください。

概要： Form Cure Lの上部パネルのネジを外して取り外し、電源にアクセスします。

ステップ1：上部パネル固定用ネジを外す

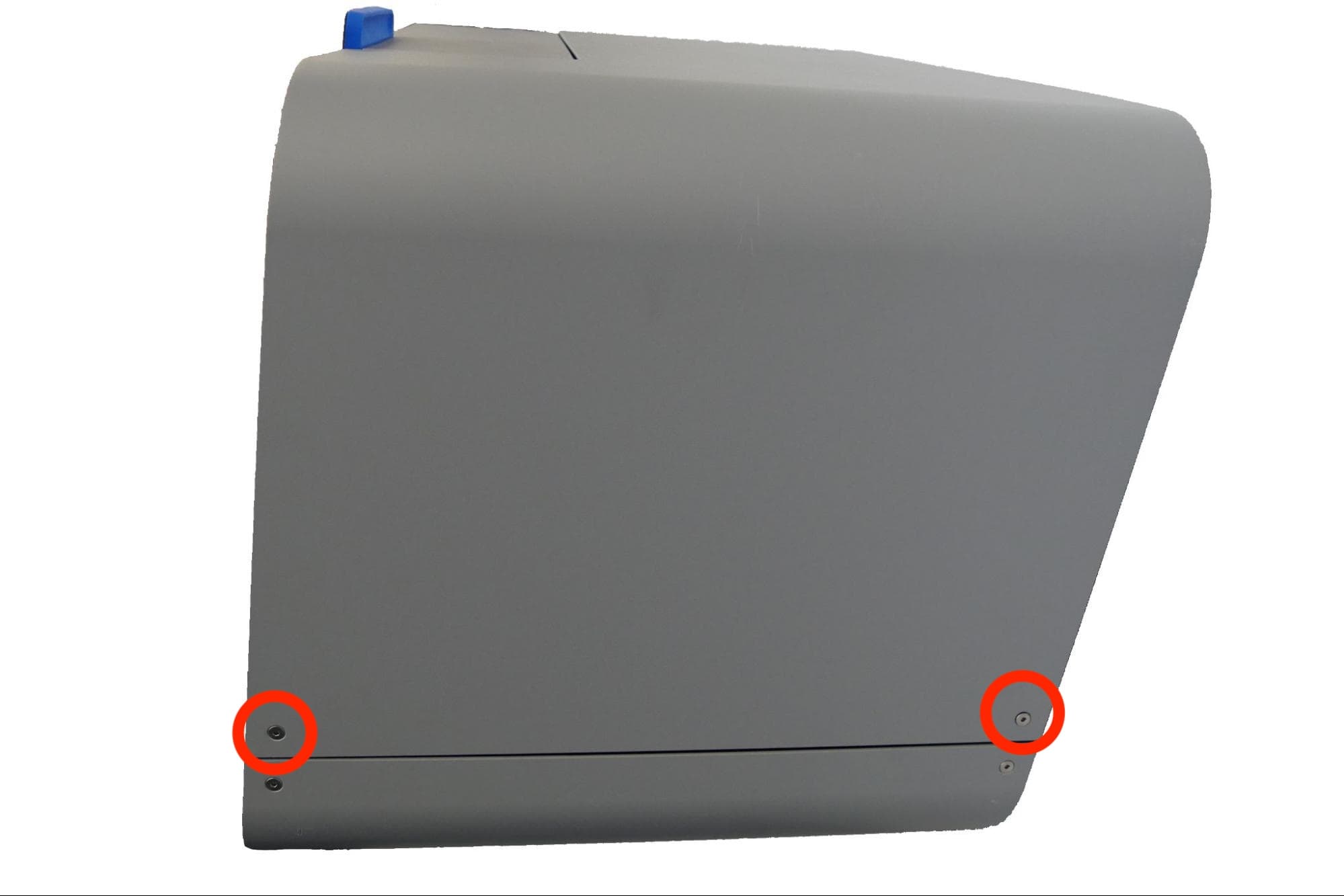

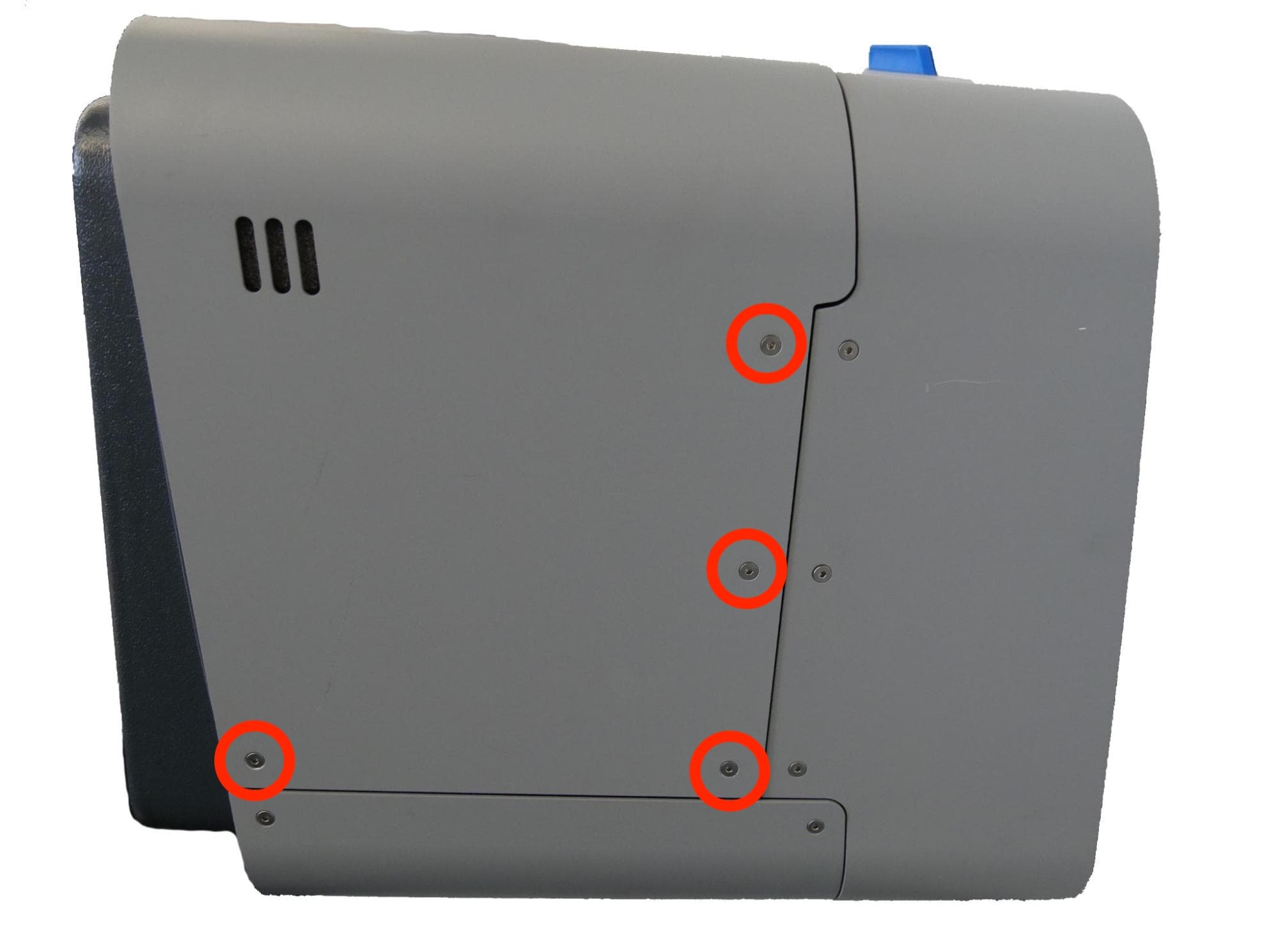

上部パネルは、6本の六角ネジでマシンのフレームに固定されています。Form Cure Lの正面を見て、右側に2つ、左側に4つのネジが配置されています。2.5mmの六角ドライバーでネジを緩めて外します。

ステップ2：上部パネルを取り外す

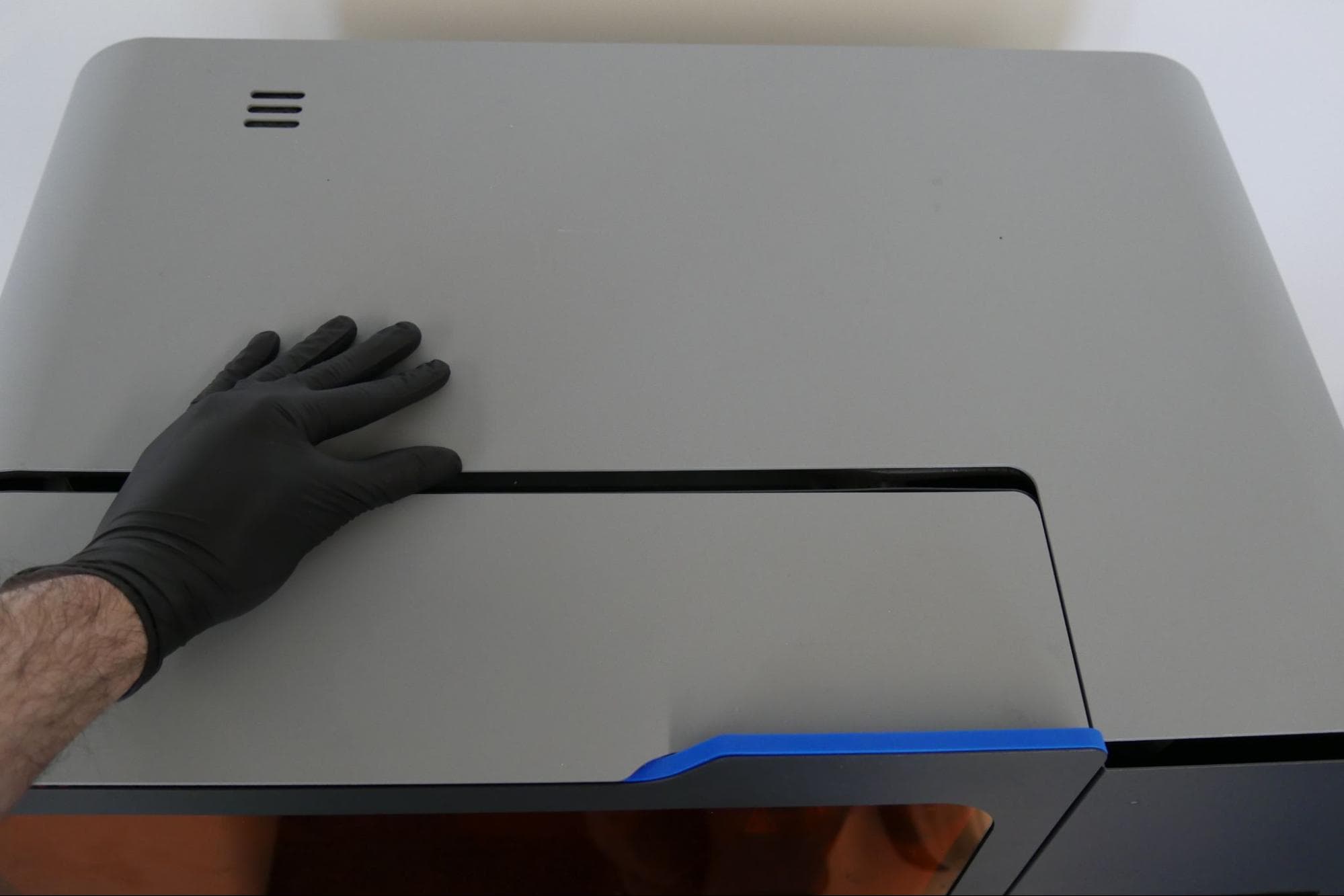

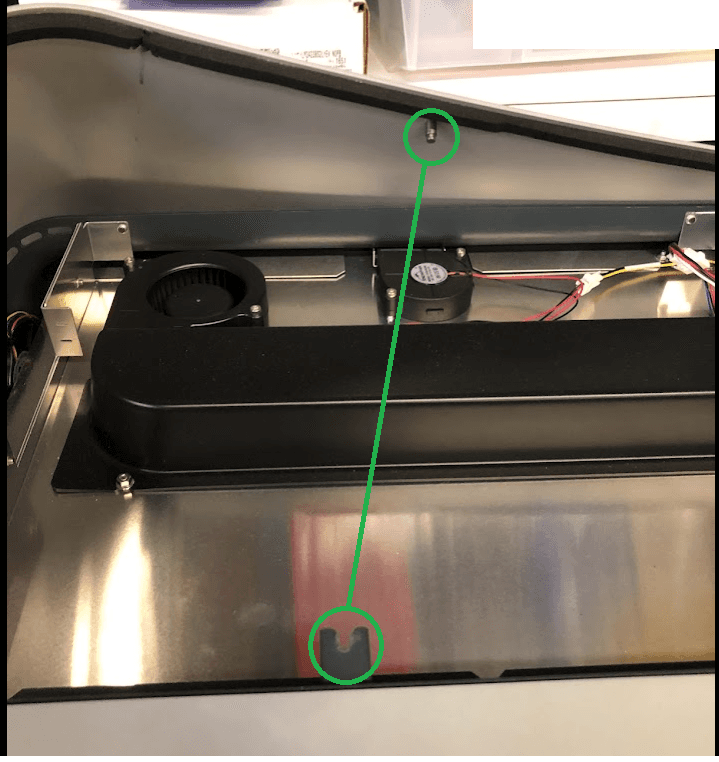

上部パネルをマシンの背面方向にスライドさせ、フレームから外します。上部パネルを持ち上げてマシン本体から離し、横に置きます。

概要： ネジを外し、プラグを抜いて、電源を取り外します。

ステップ2：電源ケーブルの取り外しを開始する

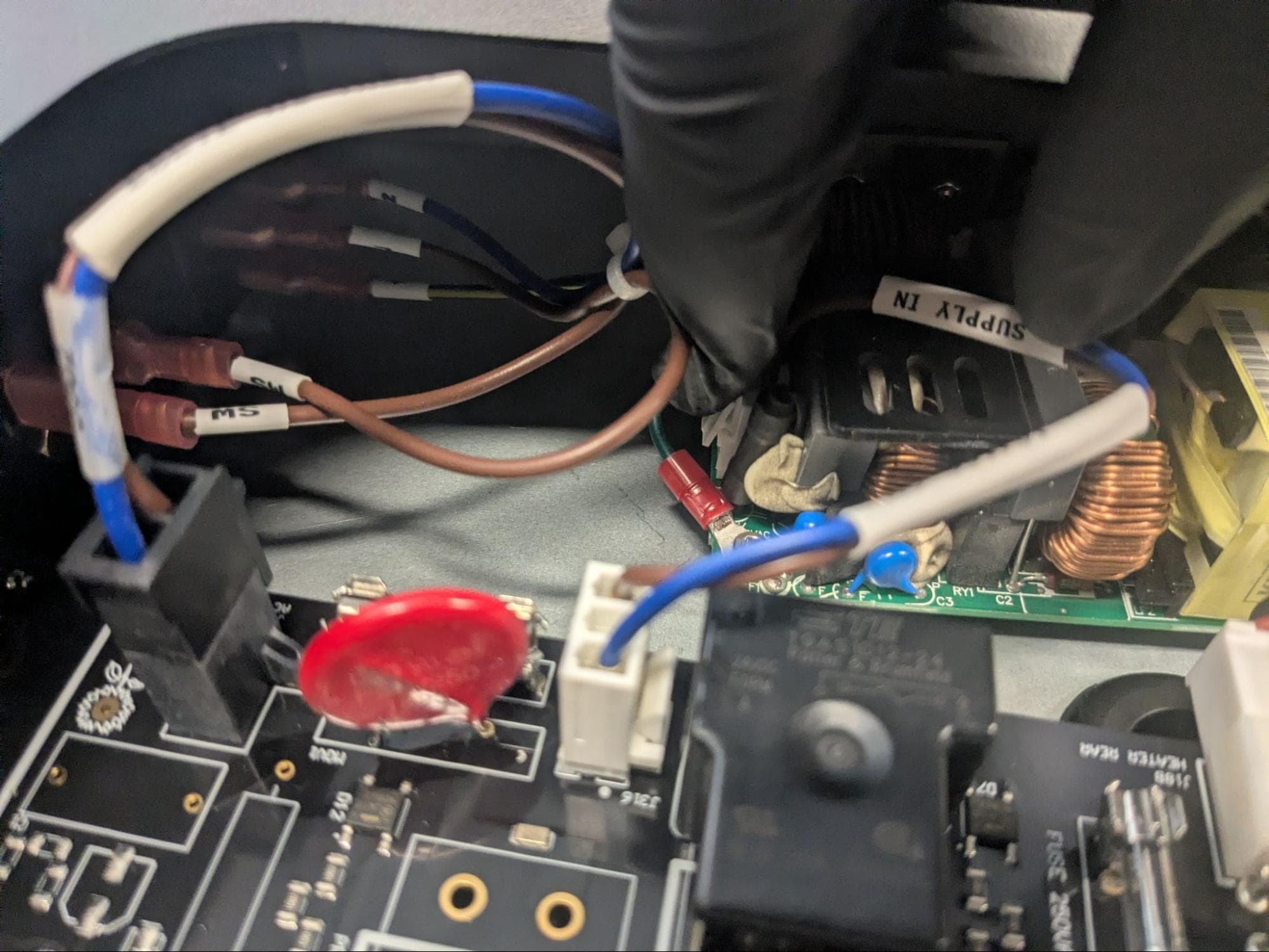

青と茶色のケーブルがマザーボードの下から電源の右側に伸びています。このケーブルを電源から取り外すには、コネクタのラッチをつまみ、コネクタを電源から直接引き離します。ワイヤー自体を引っ張らないでください。

ステップ3：電源のネジを外す

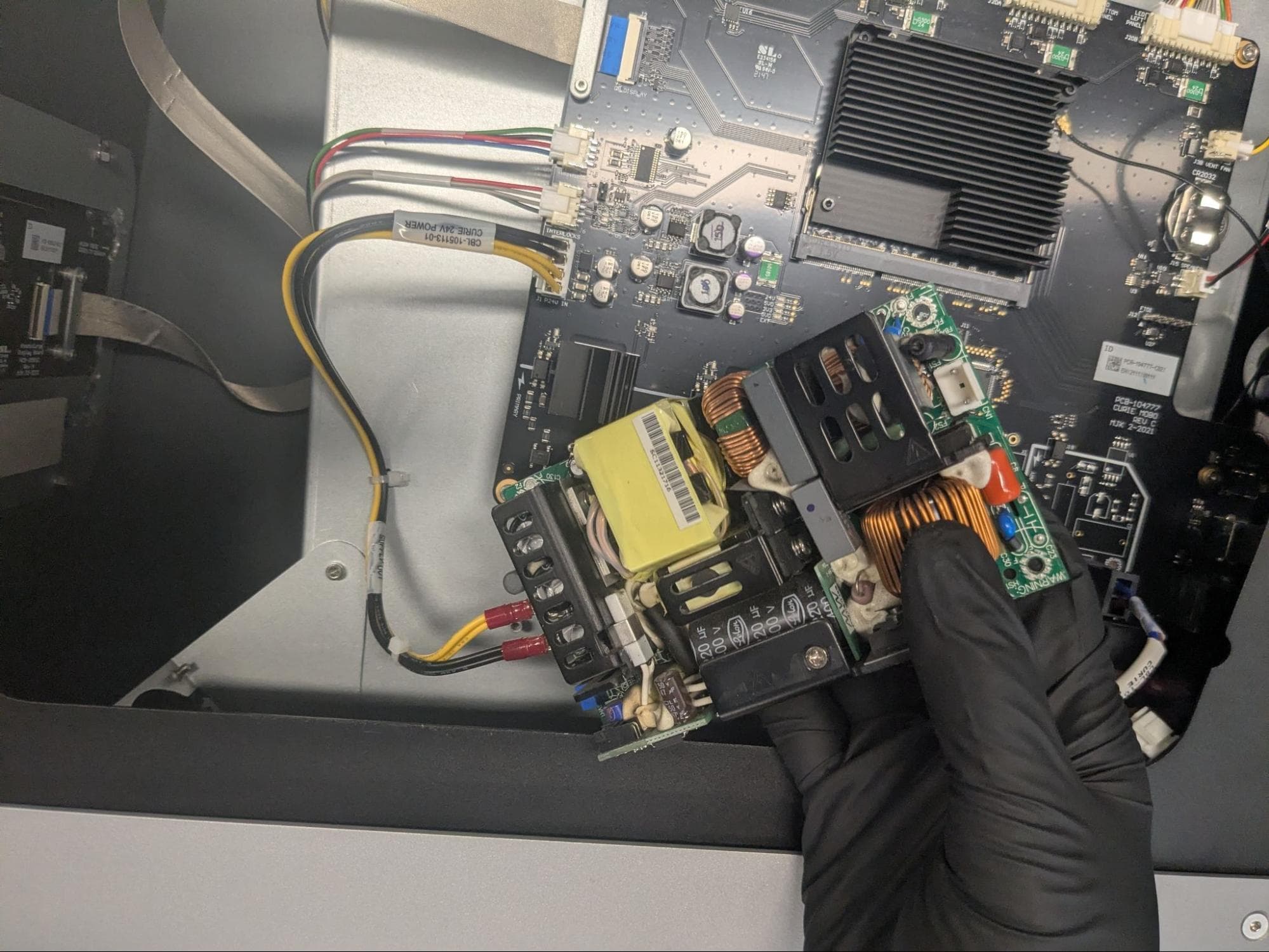

2.5mmの六角ドライバーを使用して、電源をマシンに固定している5mmのM3ソケットネジ4本を取り外します。下部の2本のネジにアクセスするには、六角ドライバーに角度のついたエクステンションバーまたはフレキシブルエクステンションバーが必要です。右上の取り付けネジは、アース線を電源に固定する役割も果たしています。外したネジは脇に置いておきます。

概要： 接続、 新しい電源を取り付けて固定します。

ステップ2：電源を取り付けて固定する

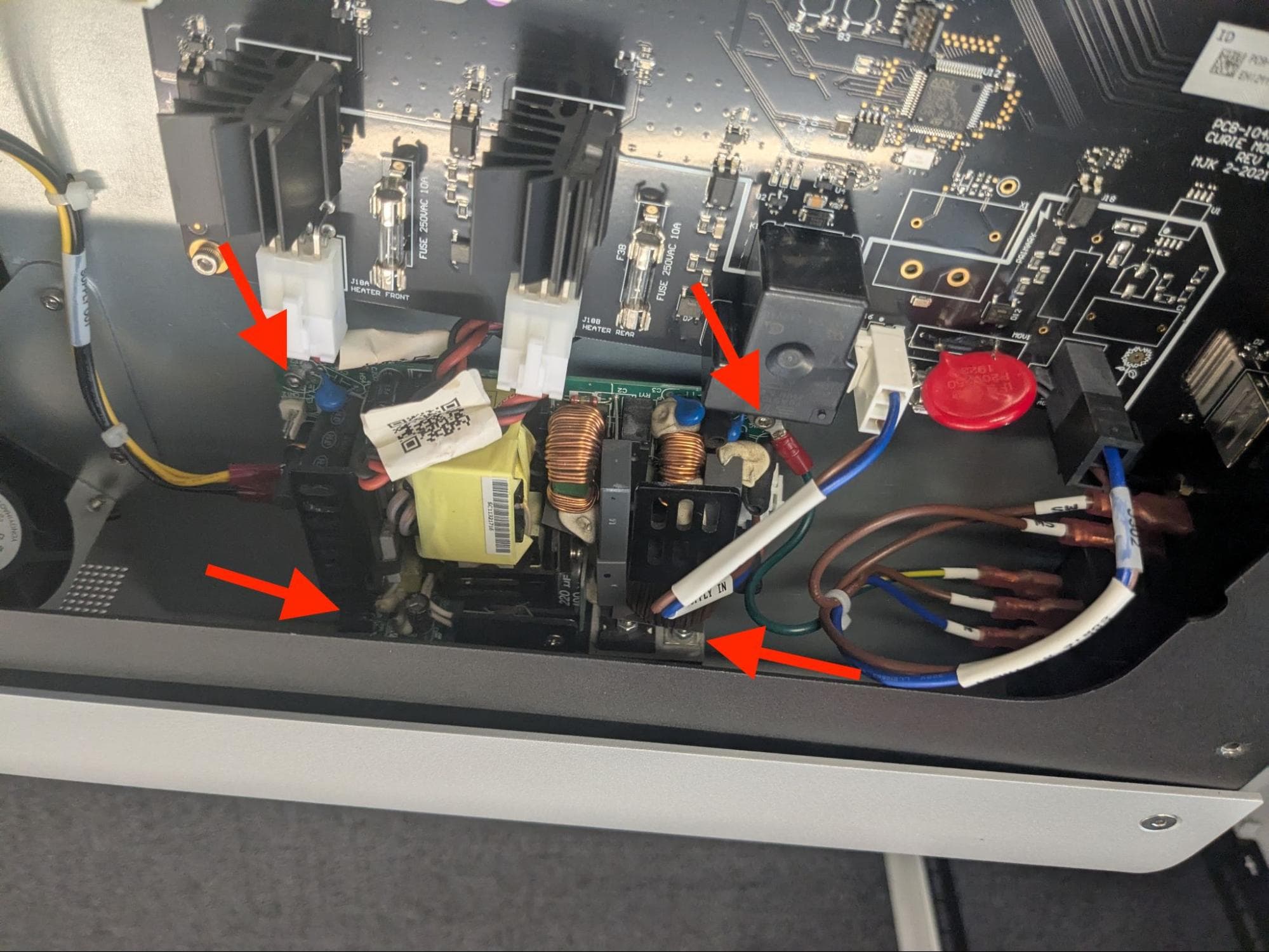

電源の四隅のネジ穴を、マザーボード下のスタンドオフに合わせます。4つのネジ穴のうち3つに5mmのM3ソケットネジを1本ずつねじ込みます。右上のネジ穴は空けておきます。2.5 mm六角ドライバーを使用し、奥まで締め付けます。下部の2本のネジにアクセスするには、六角ドライバーに角度のついたエクステンションまたはフレキシブルエクステンションが必要です。

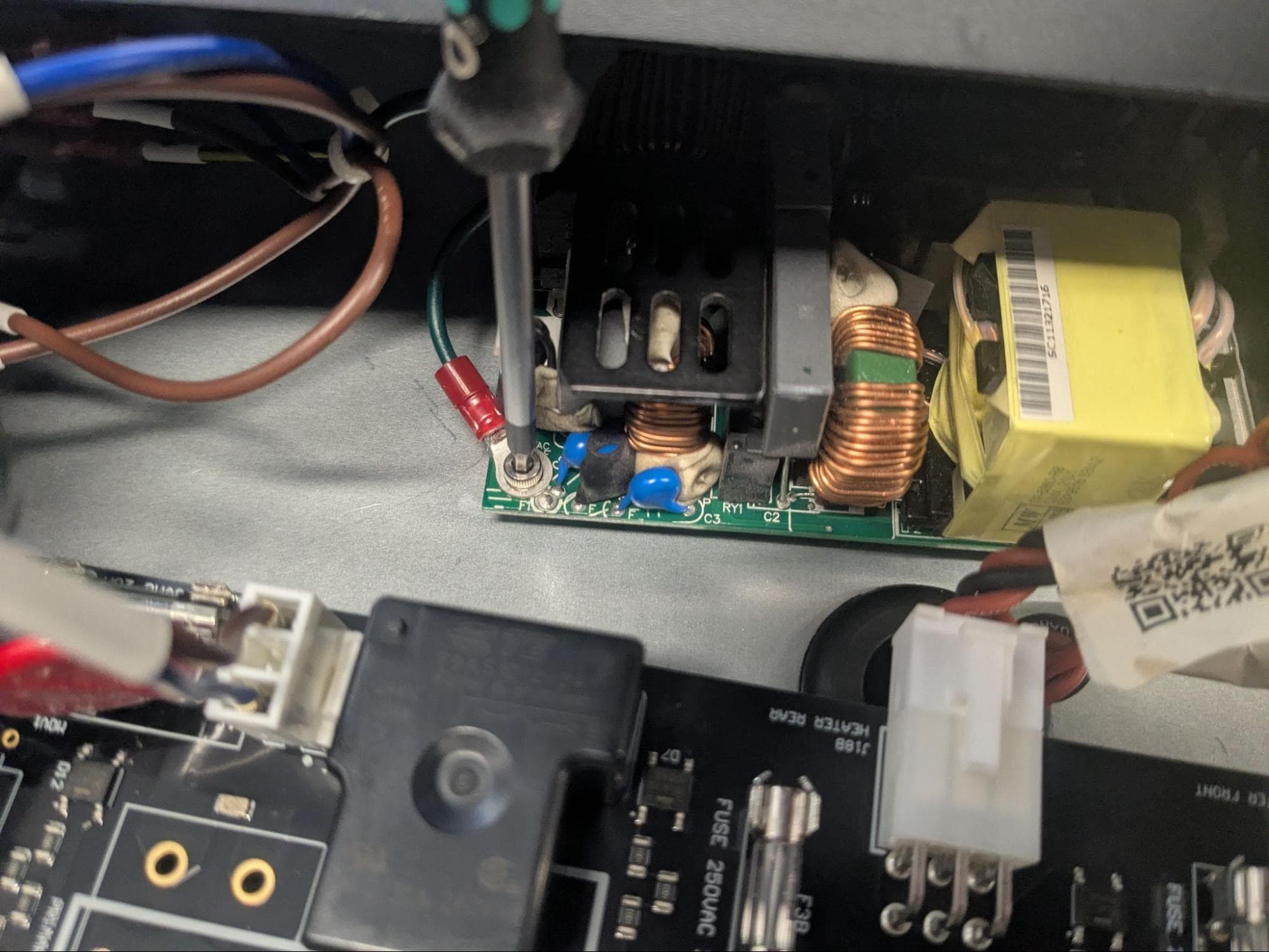

残りの取り付けネジを、緑色のアース線のリング端子に通します。ネジを電源の右上のネジ穴に通し、2.5mmの六角ドライバーでしっかりと締め付けます。

ステップ3：残りの電源ケーブルを再接続する

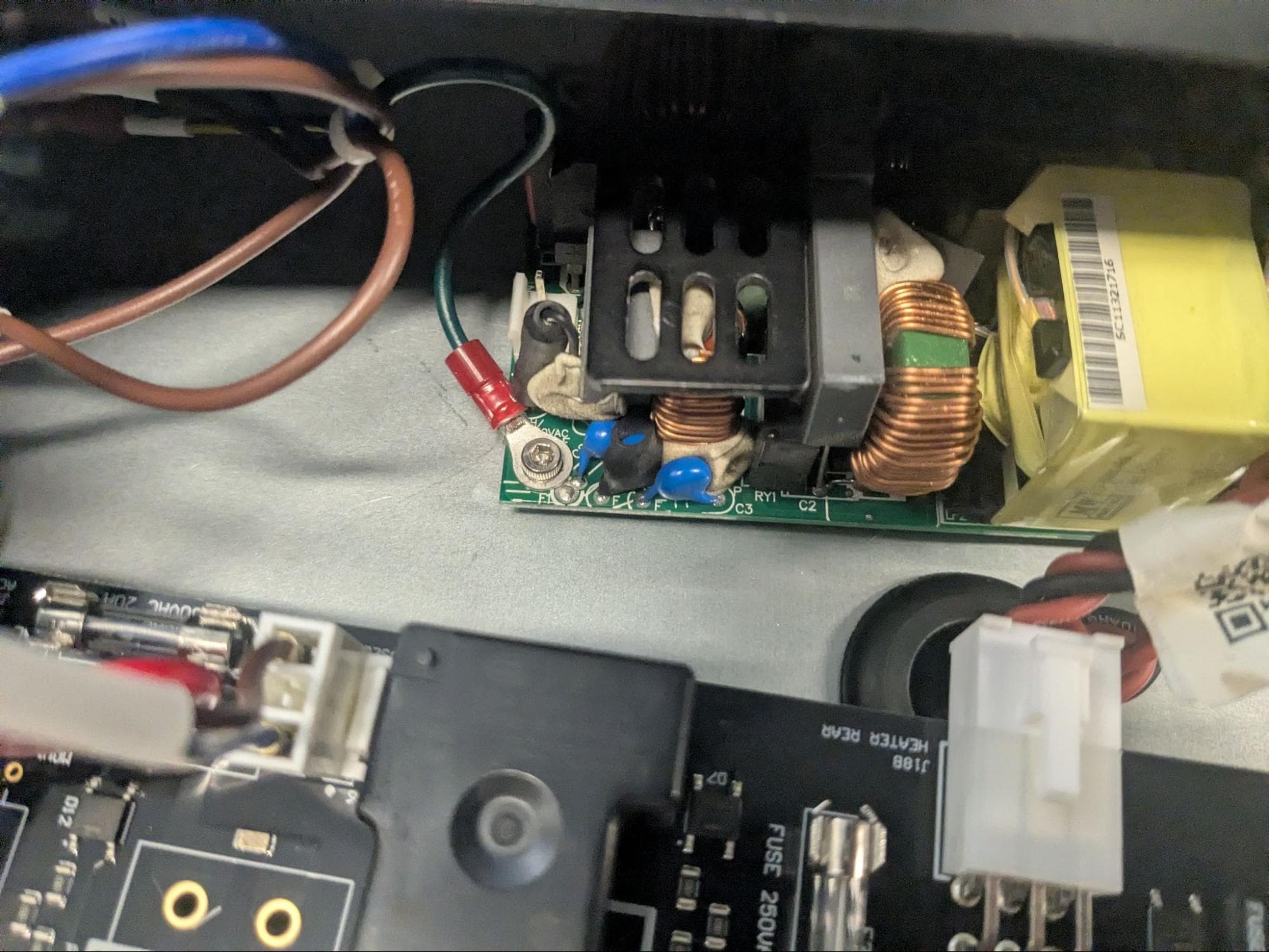

青と茶色のケーブルを電源に接続します。コネクタは、電源のピンに1つの方向でしか取り付けられません。ラッチがしっかりと固定されると、カチッという音がします。

概要： その他のメンテナンス作業を行った後、上部パネルを再装着して固定します。

ステップ1：上部パネルを再装着する

上部パネルをForm Cure Lの上に下ろします。パネルとマシンのフレームとの間にワイヤーを挟まないようにご注意ください。上部パネルを本体前方へスライドさせ、所定の位置にあるホックに引っ掛けます。上部パネルのネジ穴が、マシンのフレームの対応するネジ穴と一致していることを確認します。

ステップ2：上部パネルを固定する

上部パネルにある6つのネジ穴に、2.5mmの六角ネジを1つずつねじ込みます。2.5mmの六角ドライバーを使って、指で回せなくなる程度までネジを締め付けます。

概要： 上部パネルを再装着した後、マシンの電源を入れ、最終チェックを行います。

ステップ1：マシンの電源を入れる

電源ケーブルをForm Cure Lとコンセントに接続します。本体背面のブレーカースイッチを オン 電源スイッチをONにします。マシンが正常に初期化されることを確認します。

ステップ2：修理をテストする

交換した電源をさらにテストするために、二次硬化サイクルを開始します。Form Cure Lが適切に加熱され、サイクル中ずっと電源が入っていることを確認します。連絡先 Formlabsのサポート または、 正規販売代理店 手順の結果を共有するために使用します。
