Form Cure L V2の高電圧制御基板は、ヒーターやその他のコンポーネントへの高電圧電力を制御します。本体の背面パネルの後ろにあります。高電圧制御ボードの故障により、マシンが正常に動作しない場合があります。

このガイドを参照し、Form Cure L V2の高電圧制御ボードを交換してください。

推定所要時間： 15–20 分

概要： Form Cure L V2と作業スペースを、高電圧制御ボードの交換作業用に準備します。

ステップ1：作業スペースを準備する

マシンの周りに作業スペースを確保します。作業スペースはよく換気された埃のない場所に確保してください。

ステップ2：マシンの電源プラグを抜く

本体背面の電源スイッチで電源を切ります。メンテナンスを続行する前に、プリンタに接続されている電源ケーブルを抜きます。マシンの電源ケーブルをコンセントに繋いだままメンテナンス作業を行わないでください。マシンの電源を切って5分ほど待ってから作業を開始してください。マシンを使用したばかりであれば、二次硬化チャンバーは温かくなっています。チャンバー内が冷えるまで少なくとも10分間待ちます。

概要： 元の高電圧制御ボードの接続を解除し、取り外します。

ステップ1：背面パネルを取り外す

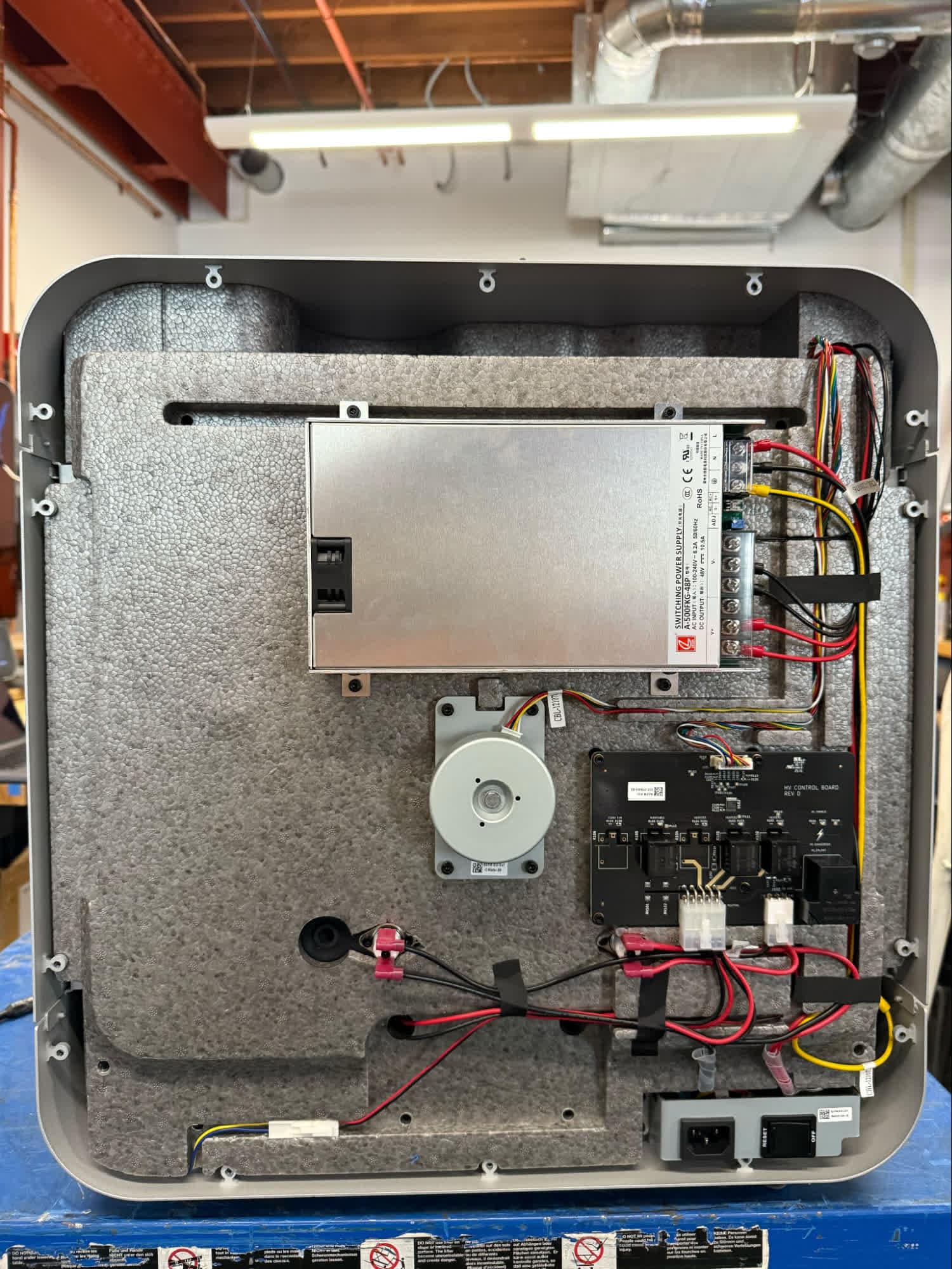

マシンを回転させ、背面パネルにアクセスできるようにします。2.5mmの六角ドライバーを使って、背面パネルをマシンのフレームに固定している14本のネジを緩めて取り外します。ネジとシェルは脇に置いておきます。

ステップ 2：ケーブルを外す

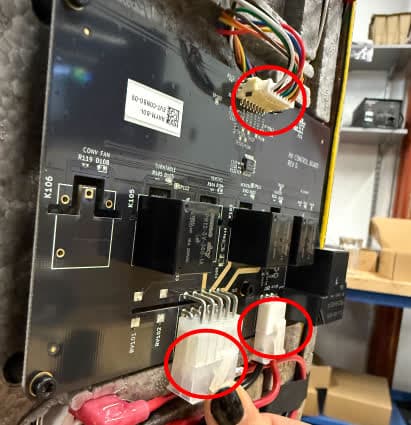

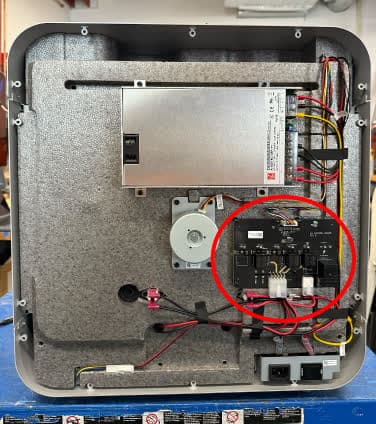

本体背面の電源ポートの上にある高電圧制御ボードの位置を確認します。高電圧プリント回路基板アセンブリから3本のケーブルを外します。それぞれのコネクタのタブを押し、ケーブルをコネクタからスライドさせて外します。ワイヤー自体を引っ張らないようにご注意ください。

概要： 新しい高電圧制御ボードを接続、取り付け、固定します。

ステップ1：高電圧制御ボードを取り付けて固定する

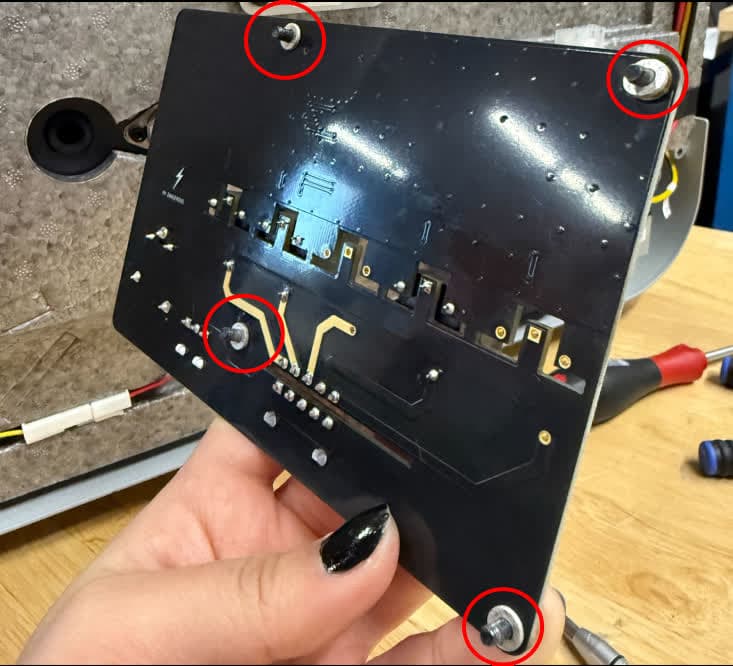

交換用高電圧制御ボードを梱包材から取り出します。ボードの背面にある4つのスタンドオフにワッシャーが付いていることを確認します。ワッシャーが輸送中に外れている場合は、交換してください。

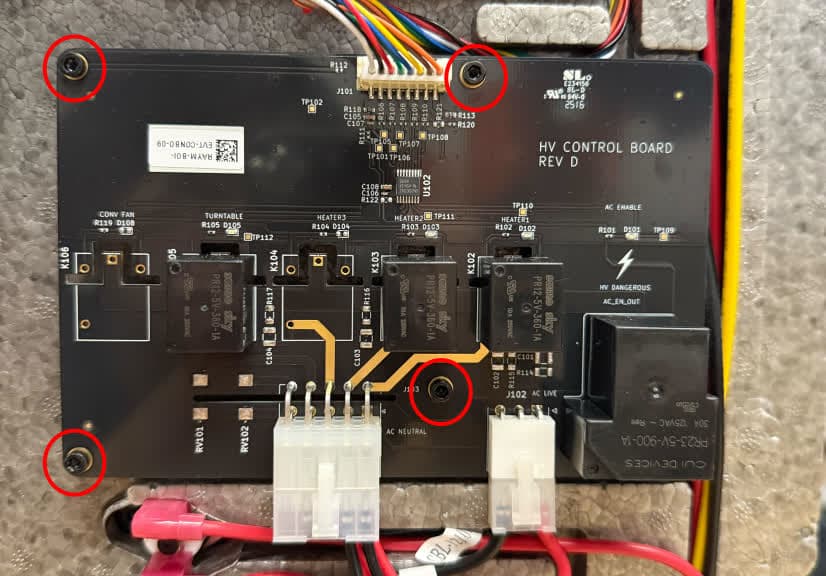

高圧制御基板の向きを、 HVコントロールボード 直立させます。断熱パネルに押し当て、4つのスタンドオフを断熱パネルの対応する穴に合わせます。取り付けネジをボードの4つのネジ穴にそれぞれ1本ずつねじ込み、2.5mmの六角ドライバーでしっかりと締め付けます。

概要： 新しい高電圧制御ボードを取り付けた後、マシンの電源を入れ、最終チェックを行います。

ステップ1：マシンの電源を入れる

電源ケーブルをマシンと電源に接続します。本体背面のスイッチをオンにします。

ステップ2：修理をテストする

二次硬化サイクルを開始し、マシンが目標温度に達し、正常に動作することを確認します。
