Form Cure L V2のマザーボードとディスプレイは、マシン内の同じアセンブリに取り付けられています。Form Cure L V2の操作や設定は、すべてこの2つのノブで行います。マザーボードまたはディスプレイに不具合や故障がある場合、Form Cure L V2が誤動作したり、まったく動作しなくなったりすることがあります。

このガイドを参照し、Form Cure L V2のマザーボードとディスプレイアセンブリを交換してください。

推定所要時間： 15–20 分

概要： Form Cure L V2と作業スペースを、マザーボードとディスプレイアセンブリの交換作業用に準備します。

ステップ 1：作業スペースを準備する

マシンの周りに作業スペースを確保します。作業スペースはよく換気された埃のない場所に確保してください。

ステップ2：マシンの電源プラグを抜く

本体背面の電源スイッチで電源を切ります。メンテナンスを続行する前に、プリンタに接続されている電源ケーブルを抜きます。マシンの電源ケーブルをコンセントに繋いだままメンテナンス作業を行わないでください。マシンの電源を切って5分ほど待ってから作業を開始してください。マシンを使用したばかりであれば、二次硬化チャンバーは温かくなっています。チャンバー内が冷えるまで少なくとも10分間待ちます。

概要： 元のマザーボードとディスプレイアセンブリのケーブルを外し、取り外します。

ステップ3：マザーボードとディスプレイアセンブリを取り外す

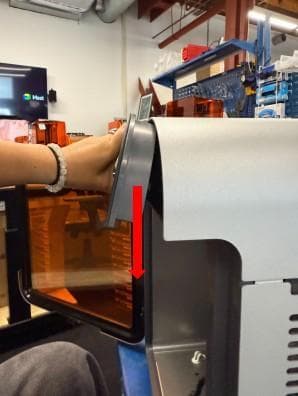

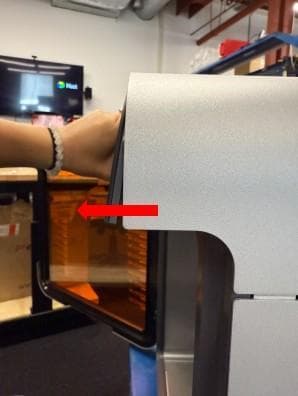

マザーボードとディスプレイアセンブリをゆっくりと上に傾け、下に引きます。アセンブリがマシンのフレームから外れます。マザーボードとディスプレイアセンブリはケーブルでForm Cure L V2に接続されているため、強く引っ張らないでください。

ステップ4：マザーボードのケーブルを外す

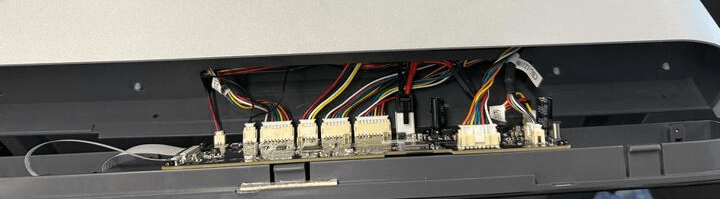

2本のリボンケーブルを除き、マザーボードからすべてのケーブルを外します。それぞれのコネクタのタブを押し、ケーブルをコネクタからスライドさせて外します。ワイヤー自体を引っ張らないようにご注意ください。

マザーボードとディスプレイアセンブリをマシンから完全に取り外し、電子廃棄物と一緒に廃棄するために脇に置いておきます。

概要： 新しいマザーボードとディスプレイアセンブリを接続し、取り付けて固定します。

ステップ1：マザーボードのケーブルを接続する

マザーボードとディスプレイアセンブリをマシンの前面、取り付け位置の近くで持ちます。下の画像を参考に、すべてのケーブルをマザーボードに再接続します。各ケーブルは、正しい向きでのみコネクタに接続できます。ケーブルが完全に接続されると、ロックタブがカチッと音を立てて固定されます。

ステップ2：マザーボードとディスプレイアセンブリを取り付ける

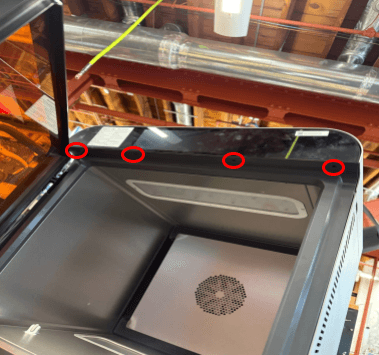

マザーボードとディスプレイアセンブリを少し上向きに傾けます。上部パネルの前端の下に差し込み、アセンブリの下部を所定の位置に傾けます。マザーボードとディスプレイアセンブリの底面にある4つのネジ穴が、Form Cure L V2の対応する穴と合っていることを確認します。

概要： 新しいマザーボードとディスプレイアセンブリを取り付けた後、最終チェックを行います。

ステップ1：マシンの電源を入れる

電源ケーブルをマシンと電源に接続します。本体背面のスイッチをオンにします。二次硬化サイクルを開始し、マシンが正常に動作することを確認します。
