必要な備品：
Formlabs：
- 交換用ディスプレイアセンブリ
- 交換用ディスプレイリボンケーブル
- 電動サイフォンポンプ（Form Wash Lに同梱）
他社製：
- 1.5mm六角ドライバー
- 2.5mm六角ドライバー
- 5.5mmソケットドライバー
- ニトリル手袋
- 容量42L以上の空の溶剤容器
技術白書
Form Wash Lのディスプレイアセンブリを交換する
Form Wash Lのディスプレイアセンブリを交換する
Form Wash Lは、上部パネルにタッチスクリーンを搭載しています。タッチスクリーンはマシンとのやりとりや操作の主要な手段であるため、タッチスクリーンの故障や誤動作はForm Wash Lを正常に使用する妨げとなる恐れがあります。
このガイドは、Form Wash Lのディスプレイアセンブリを交換する時にご使用ください。
所要時間（目安）： 45～60分
危険：
この操作マニュアルに記載されている安全に関する指示内容や注意事項をすべて熟読し、順守してください。間違った部品と交換すると、火傷、電気ショック、火災または爆発につながる恐れがあります。廃棄する部品はすべて、現地の法規制に従って処分してください。
作業スペースを用意する
概要： ディスプレイアセンブリを交換するために、Form Wash Lと埃のない作業スペースを準備します。
ステップ1：作業スペースを準備する
マシンの周囲の作業スペースを確保します。作業スペースはよく換気された埃のない場所に確保してください。
ステップ2：ネットワークケーブルとWi-Fiアンテナを抜く
イーサネットケーブルとUSBケーブルが接続されている場合は、装置から取り外します。Wi-Fiアンテナのネジを外してアンテナを抜きます。
ステップ 3：マシンの電源プラグを抜く
危険：
電源ケーブルを抜かずにマシンのメンテナンスを行うと、感電の危険性が高まります。プラグを差し込んだまま、マシンのパネルを絶対に外さないでください。パネルを取り外している間は、絶対にマシンの電源を再投入しないでください。
作業を進める前に、本体に接続されている電源ケーブルを抜きます。電源ケーブルを電源に接続した状態で、メンテナンス作業を行わないでください。マシンの電源を切って5分ほど待ってから作業を開始してください。
ステップ4：Form Wash Lを空にする
危険：
イソプロピルアルコール（IPA）の取扱い方法については、IPAのサプライヤが発行している安全データシート（SDS）に記載されている内容を常に一次情報源としてご参照ください。IPAは可燃性ですので、発火源から離れた場所で使用または保管してください。IPAを保管する際、密閉容器に小分けし、それぞれの容器に識別可能にする情報を記載したラベルを貼って適切に管理できるようにすることをお勧めします。
Form Wash Lに同梱されている電動サイフォンポンプと、同マシンでの使用に適している溶剤が42L以上が入る空容器を準備します。Form Wash Lの蓋を持ち上げます。電動サイフォンポンプの吸入口をウォッシュバケットに入れます。柔らかい方のポンプホースを空の溶剤容器にしっかりと入れます。ポンプのスイッチをオンにし、ウォッシュバケットから容器に溶剤を移します。
右側のパネルを取り外す
概要： 本体右側のパネルを取り外し、ディスプレイアセンブリにアクセスします。
注意：
Form Wash Lには、デリケートな電子部品が含まれています。マシン内の電子部品に触れる前に、静電気防止用ストラップを使用するか、接地用金属に触れてください。
ステップ1：右側パネルのネジを外す
2.5mmの六角ドライバーを使って、右側のパネルを Form Wash L のフレームに固定している12本のネジを緩め、取り外します。外したネジは脇に置いておきます。
注意：
右側パネルの切り欠きからアクセスできる2本のネジで、カバーをマシンのフレームに固定しています。この手順では、これらのネジは取り外さないでください。
ステップ2：右側のパネルを取り外す
右側のパネルをForm Wash Lから引き離し、マシンのフレームから取り外します。取り外した右側のパネルを脇に置きます。
ディスプレイアセンブリを取り外す
概要： ネジを外してディスプレイアセンブリを取り外します。
ステップ1：ディスプレイリボンケーブルの固定クリップの位置を確認する
ディスプレイアセンブリとディスプレイリボンケーブルが上部パネルの下側に配置されていることを確認します。ディスプレイリボンケーブルは、保持クリップでディスプレイアセンブリの背面に平行に固定されています。クリップは、2本の1.5mm六角ネジでアセンブリに固定されています。
注意：
リボンケーブルを引っ張ったり、ディスプレイアセンブリをマシンから引き離したりしないでください。ディスプレイ用のリボンケーブルが破損する恐れがあります。

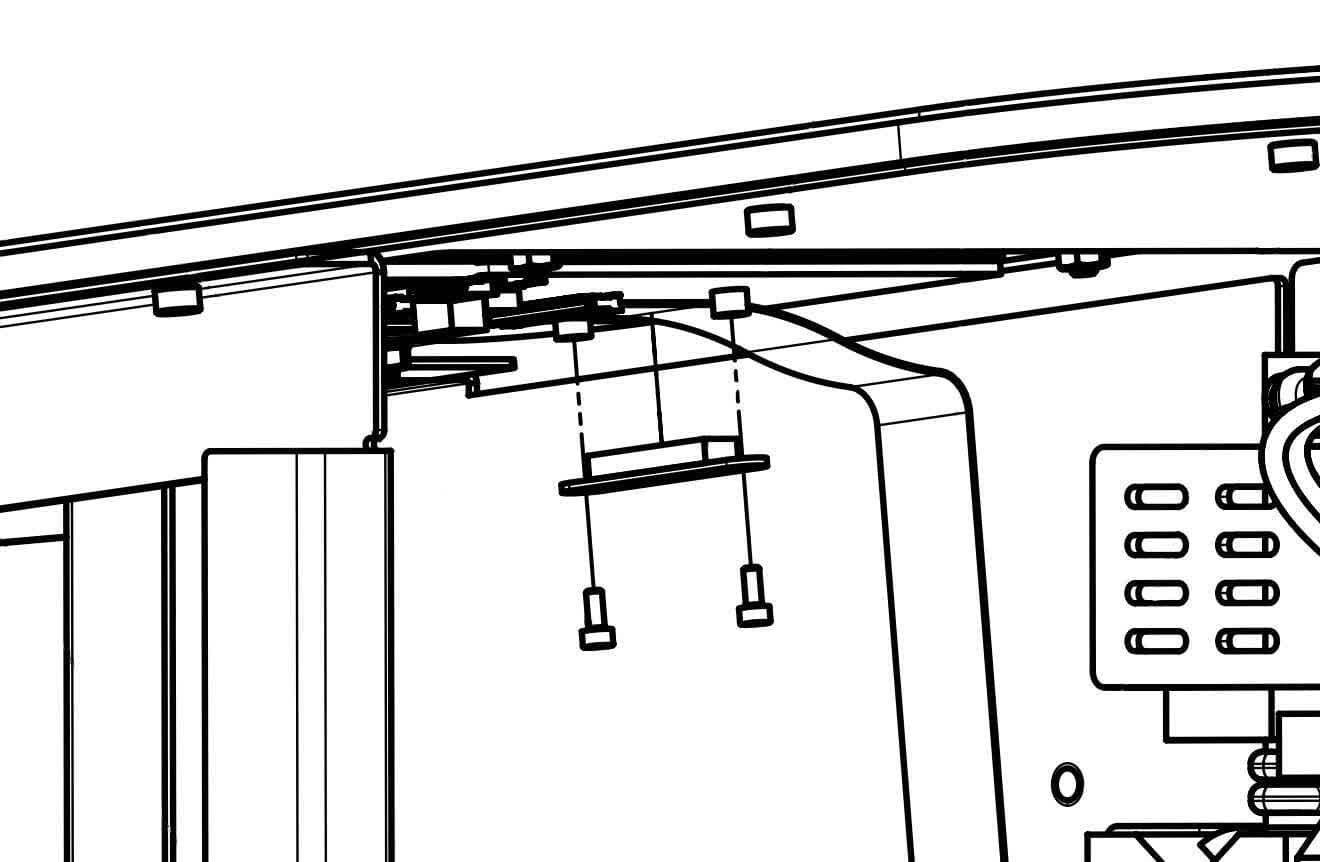

ステップ2：ディスプレイのリボンケーブルの固定クリップを取り外す
1.5mmの六角ドライバーを使用して、2本のネジを外します。保持クリップを上部パネルから離します。その際、ディスプレイリボンケーブルは引っ張らないでください。取り外したネジと保持クリップを脇に置いておきます。

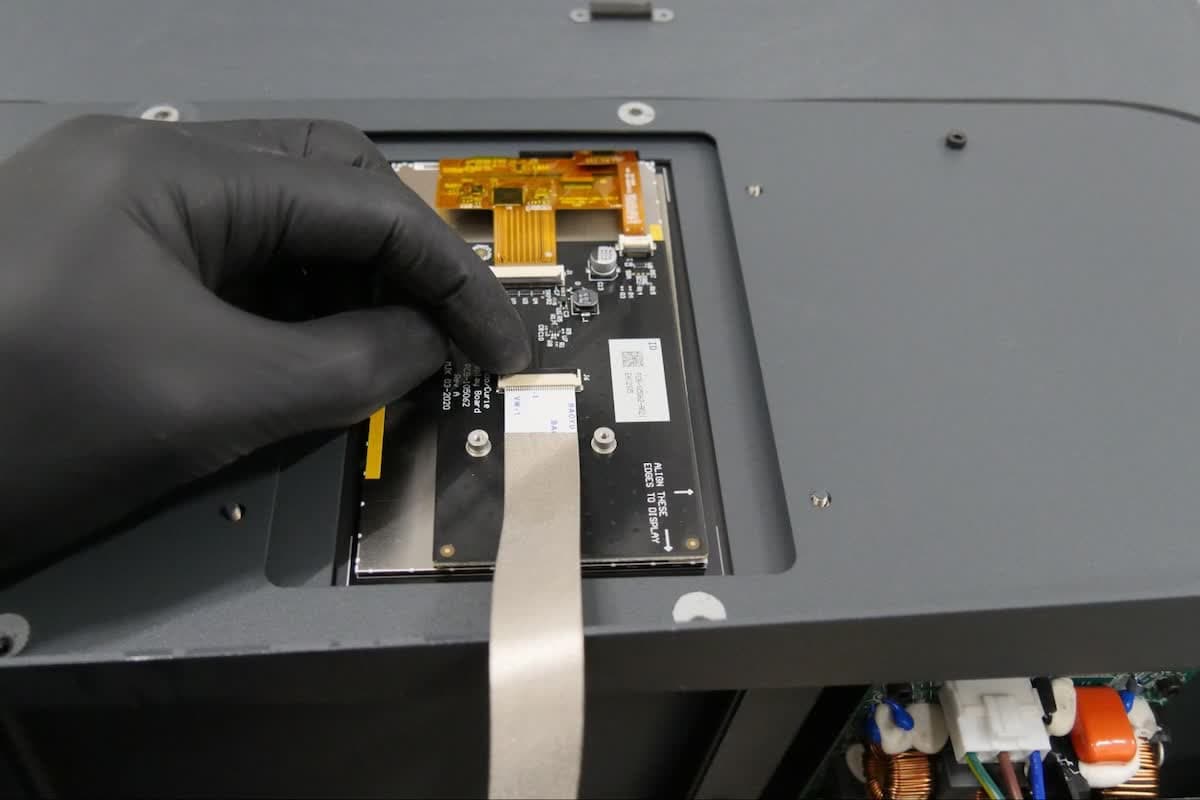

ステップ 3：ラッチを解除する
ディスプレイリボンケーブルは、ラッチでコネクタに固定されています。ラッチを持ち上げてディスプレイアセンブリから離し、ディスプレイ用リボンケーブルを解放します。ラッチがディスプレイアセンブリに対して垂直の時、ロックは解除されます。ラッチが垂直の位置に来ると、ラッチが解除され、リボンケーブルを取り外すことができます。

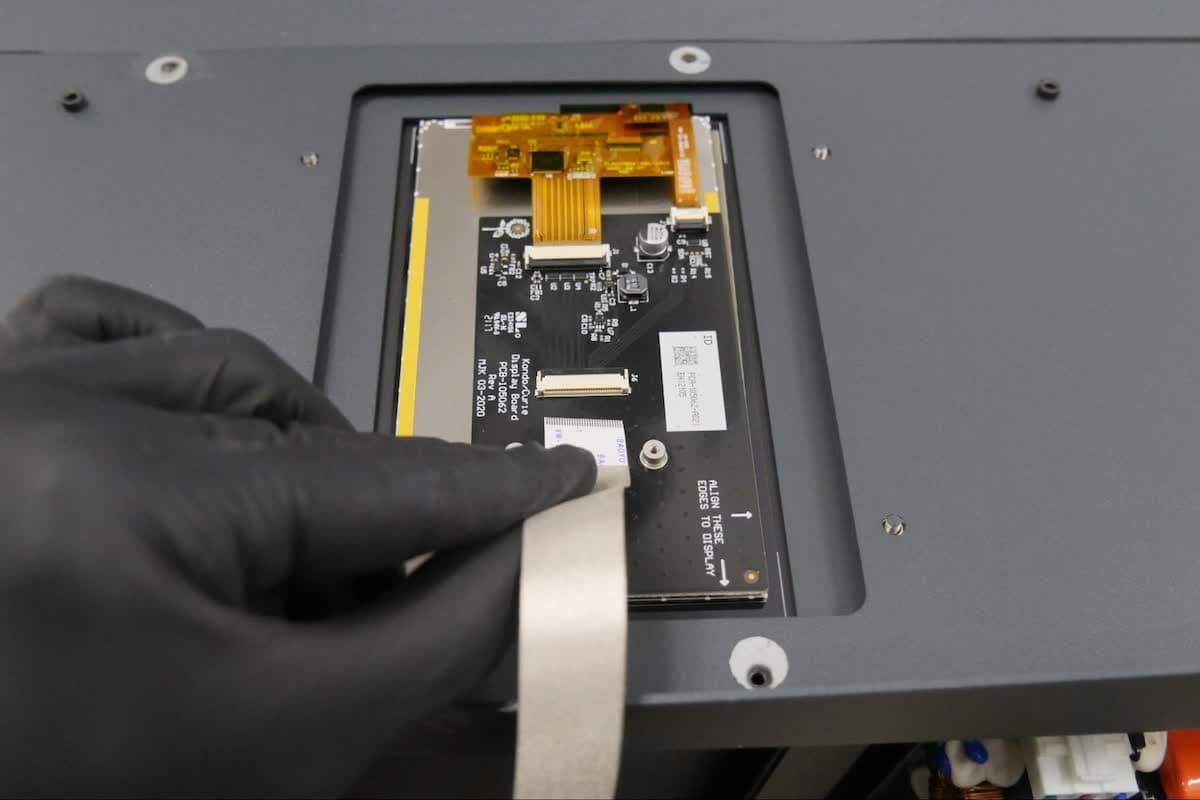

ステップ4：ディスプレイのリボンケーブルを外す
リボンケーブルをゆっくりと引っ張り、ラッチから抜きます。後で再装着する時のために、リボンケーブルの接点が露出している向きをメモしておいてください。
注記:
ディスプレイアセンブリの交換ではなく、ディスプレイリボンケーブルの再装着を行う場合は、オプション：ディスプレイリボンケーブルの再装着に進んでください。
ステップ5：ディスプレイアセンブリ固定ナットを取り外す

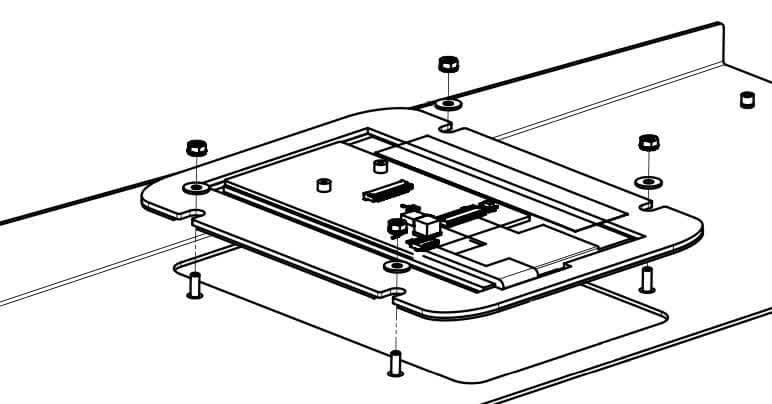

ディスプレイアセンブリは、4つのナットで上部パネルに固定されています。5.5mmのソケットドライバーでナットを緩め、取り外します。それぞれのスレッドポストからワッシャを取り外します。ワッシャーとナットは脇に置いておきます。
ステップ6：ディスプレイアセンブリを取り外す
ディスプレイアセンブリの右側のリップは、上部パネルの2枚のプレートで挟まれています。ディスプレイアセンブリの左側（マシンの内壁に近い方）を上部パネルから離れるようにゆっくりと下げます。ディスプレイアセンブリを2枚のプレートの間からスライドさせて取り出します。ディスプレイアセンブリが解放されたら、脇に置いておきます。
注記:
ディスプレイアセンブリを交換する場合は、新しいディスプレイアセンブリの取り付けに進んでください。
オプション：ディスプレイリボンケーブルを取り付け直すまたは交換する
概要： ディスプレイアセンブリの交換ではなく、ディスプレイリボンケーブルの再装着または交換を行う場合は、以下の追加手順を実行してください。
ステップ1：ディスプレイリボンケーブルの固定クリップを取り外す
ディスプレイリボンケーブルがマザーボード上のコネクタに接続されていることを確認します。
ディスプレイリボンケーブルは、保持クリップでマザーボードに対して平行に固定されています。クリップは、1.5mmの六角ネジ2本でマザーボードに固定されています。1.5mmの六角ドライバーで、2本のネジを外します。保持クリップをマザーボードから離します。その際、ディスプレイリボンケーブルは引っ張らないでください。取り外したネジと保持クリップを脇に置いておきます。
注意：
リボンケーブルを引っ張らないでください。ディスプレイ用のリボンケーブルが破損する恐れがあります。

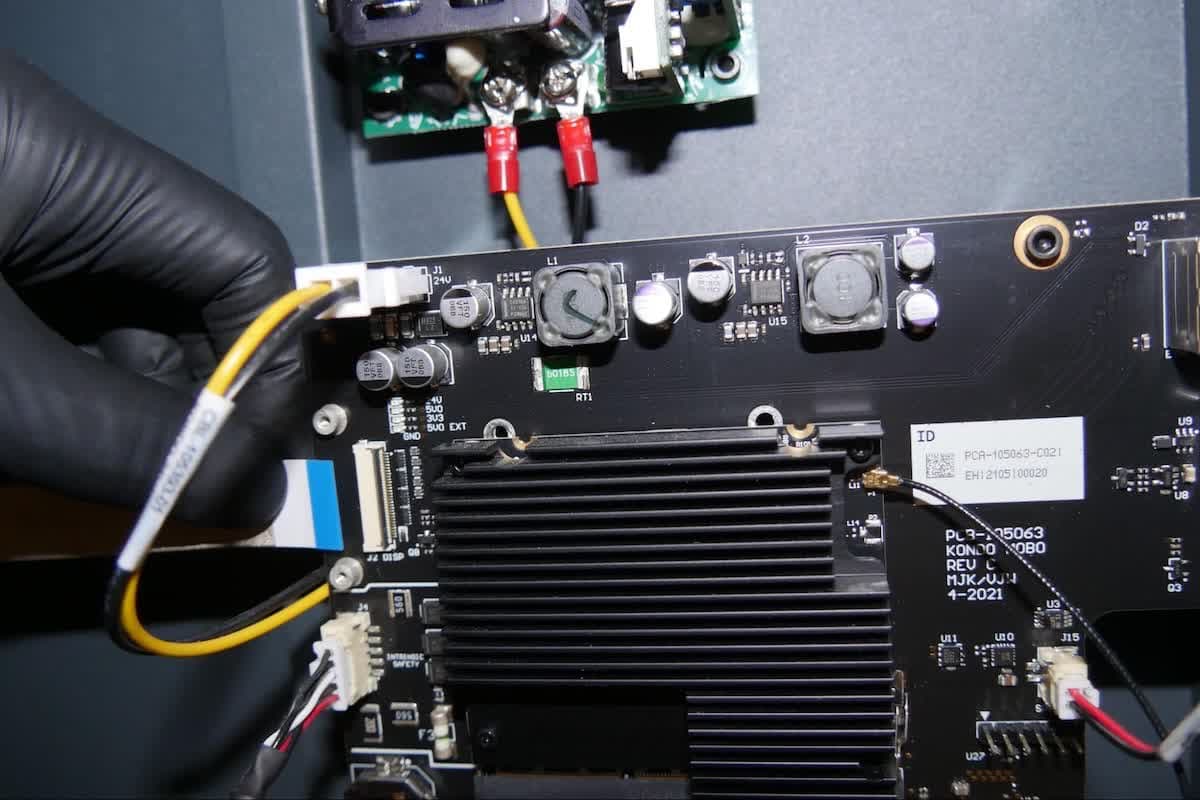

ステップ2：ディスプレイのリボンケーブルをマザーボードから外す

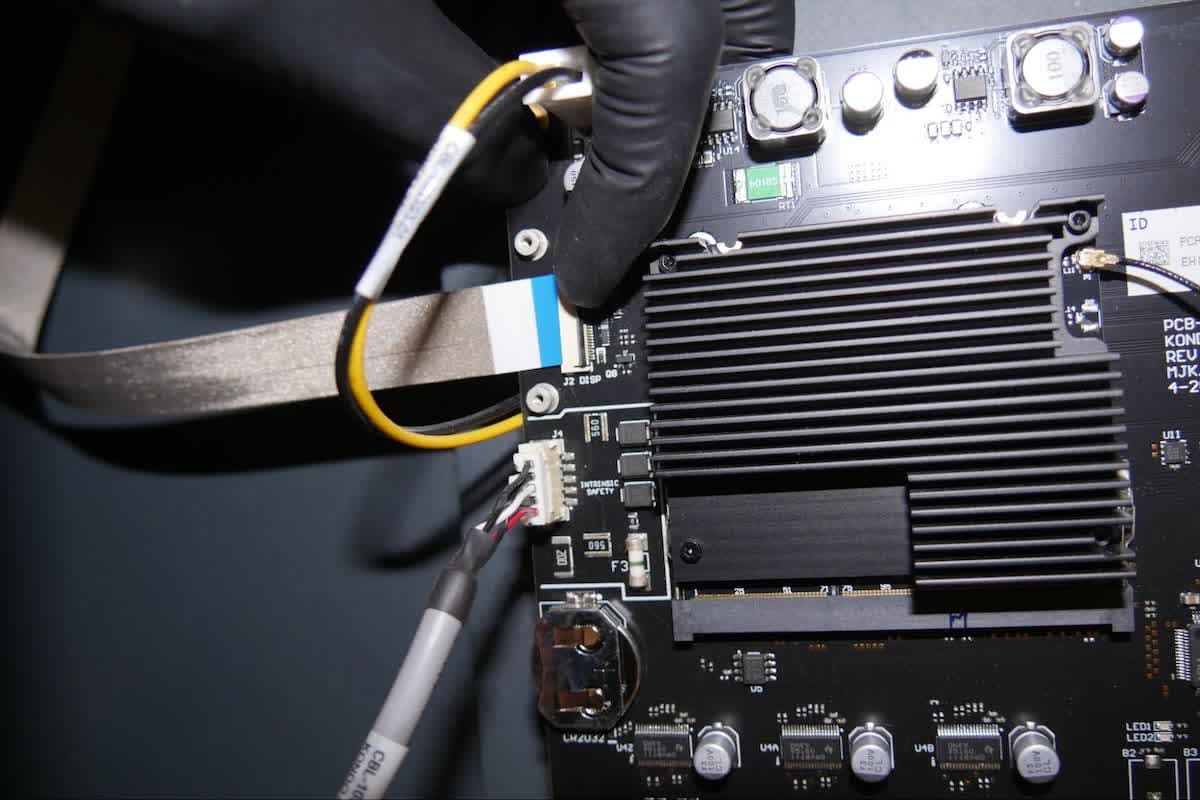

ディスプレイリボンケーブルは、ラッチでコネクタに固定されています。ラッチを持ち上げてディスプレイアセンブリから離し、ディスプレイ用リボンケーブルを解放します。ラッチが直角になったら、リボンケーブルをそっと抜きます。後で再装着する時のために、リボンケーブルの接点が露出している向きをメモしておいてください。
ステップ3：ディスプレイのリボンケーブルをマザーボードに再接続する
ディスプレイリボンケーブルをマザーボードのコネクタに再び挿入します。リボンケーブルの露出した接点の向きは、元の向きと同じにしてください。リボンケーブルがねじれたり、折れたりしていないか確認してください。
ステップ4：ディスプレイのリボンケーブルを固定する
ラッチをディスプレイアセンブリの方に回して、ディスプレイ用リボンケーブルを所定の位置に固定します。ラッチがマザーボードと平行になるとロックされます。
ステップ5：ディスプレイリボンケーブルの固定クリップを再装着する
ディスプレイリボンケーブル保持クリップをマザーボードの取付位置に合わせ、リボンケーブルがマザーボードに対して平行になるように固定します。1.5mm六角ネジ1本を保持クリップの2つのネジ穴の両方に挿入し、1.5mm六角ドライバーを使って、指で回せなくなる程度まで締め付けます。
注記:
ディスプレイアセンブリを交換しない場合は、新しいディスプレイアセンブリの取り付けの手順3に進み、ディスプレイリボンケーブルをディスプレイアセンブリに再接続し、マシンを再組み立てします。
新しいディスプレイアセンブリを取り付ける
概要： 新しいディスプレイアセンブリを取り付けて固定します。
ステップ1：交換用ディスプレイアセンブリを取り付ける

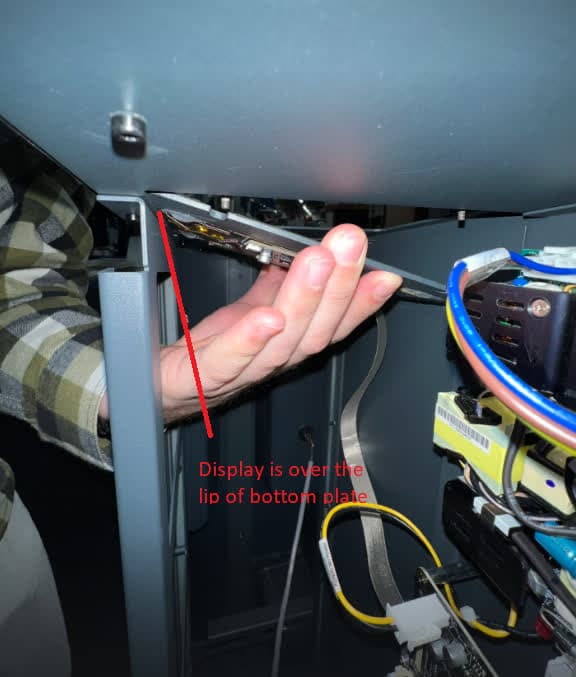

リボンケーブル保持クリップの取付位置がマシンの内壁に近づくように、ディスプレイアセンブリの向きを調整します。ディスプレイアセンブリの右側を上部パネルの2枚のプレートの間に挿入します。ディスプレイアセンブリを所定の位置まで持ち上げ、ディスプレイアセンブリの4つの切り欠きがトップシェルの4つのネジ山付きポストに合うようにします。
ステップ2：交換用ディスプレイアセンブリを固定する
4つのスレッドポストそれぞれに、ワッシャを1つ取り付け、保持ナットを緩くねじ込んで固定します。5.5mm のソケットドライバーでナットを指で回せなくなる程度まで締め付けます。
ステップ3：ディスプレイのリボンケーブルを再接続する
ディスプレイのリボンケーブルを新しいディスプレイアセンブリのコネクタに挿入します。リボンケーブルの露出した接点の向きは、古いディスプレイアセンブリの時と同じにします。リボンケーブルがねじれたり、折れたりしていないか確認してください。
ステップ4：ディスプレイリボンケーブルを固定する
ラッチをディスプレイアセンブリの方向に回転させ、ディスプレイリボンケーブルを所定の位置にロックします。ラッチがディスプレイアセンブリと平行になると、ロックされます。
ステップ5：ディスプレイリボンケーブルの固定クリップを再装着する
ディスプレイリボンケーブル保持クリップをディスプレイアセンブリの取付位置に合わせ、リボンケーブルをディスプレイアセンブリに対して平行になるように固定します。1.5mm六角ネジ1本を保持クリップの2つのネジ穴の両方に挿入し、1.5mm六角ドライバーを使って、指で回せなくなる程度まで締め付けます。
右側のパネルを再度取り付ける
概要： 右側のパネルを再装着し、固定します。
ステップ1：右側パネルを再装着する

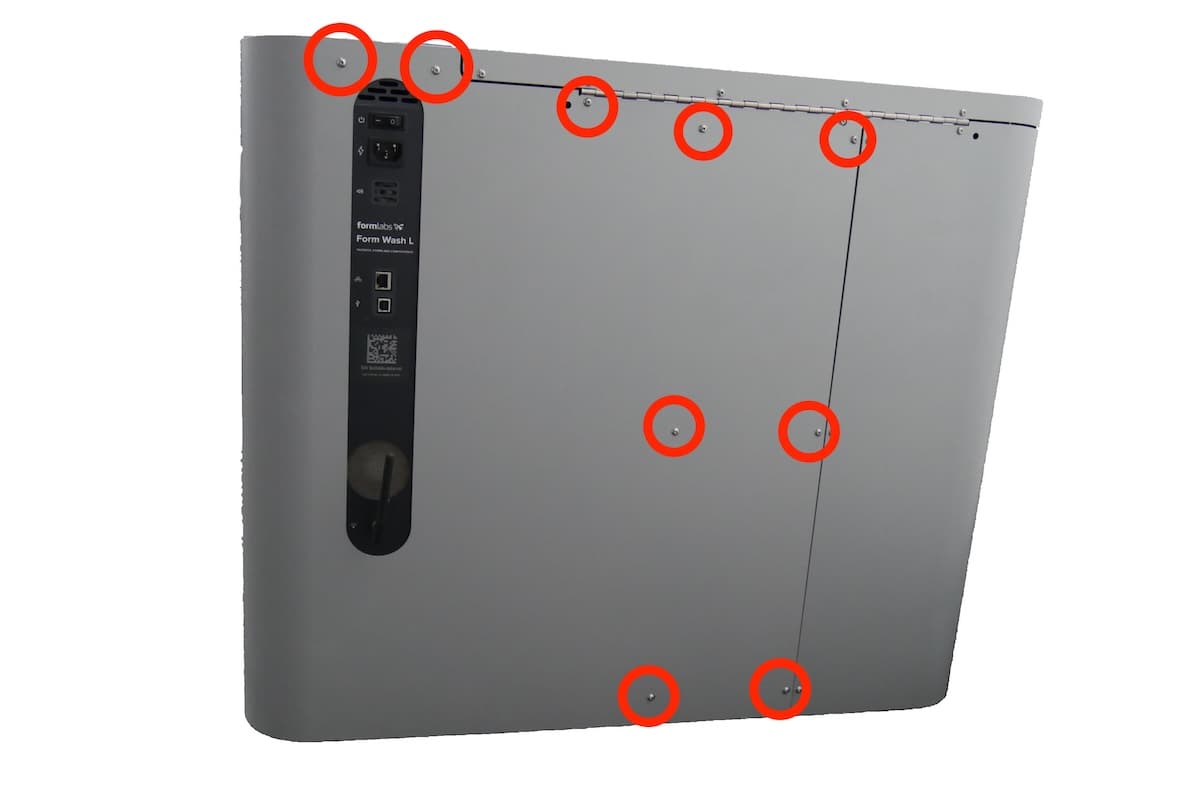

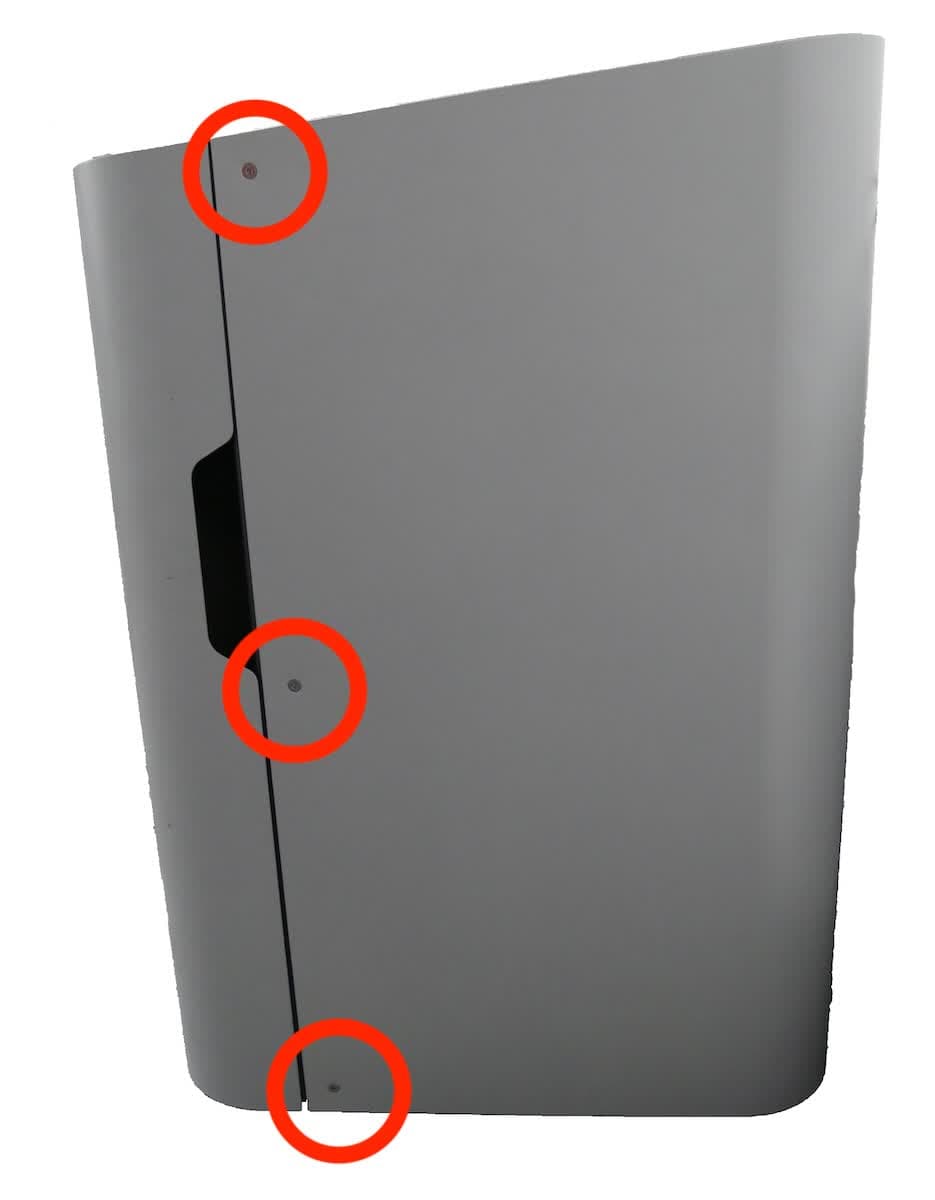

右側パネルをForm Wash Lに押し当てます。右側パネルのネジ穴が本体フレームの対応するネジ穴と合っていることを確認します。2.5mmの六角皿ネジ3本をマシン本体右側のネジ穴に、ボタンネジ9本を本体背面のネジ穴に、それぞれ緩くねじ込みます。
ステップ2：右側パネルを固定する
マシン本体右側のネジから順に、2.5mm六角ドライバーを使って指で回せなくなる程度まで締め付けます。
修理を完了する
