必要な備品：
Formlabs：
- 交換用Fuse 1世代RTD温度センサー (RP-FS1-BRTD-02)
他社製：
- 2mmの六角ドライバー（平端）
- 2.5mmの六角ドライバー（平端）
- 6.5mmのマイナスドライバー
- テレスコピックマグネットワンド
- ユーティリティナイフ
- フラッシュカッター
- ゴーグル
- 耐薬品性ニトリル手袋
- N95以上の呼吸器
技術白書
Fuse 1 ホッパートラフ RTDの交換
Fuse 1 ホッパートラフ RTDの交換
Fuse 1は、複数のヒーターを使ってパウダーを焼結に適した温度まで加熱します。ホッパートラフヒーターの抵抗温度検出器（RTD）の故障や不具合が発生すると、プリンターが正常に動作しなくなります。
このガイドは、Fuse 1プリンターのホッパートラフヒーターRTDを交換する際にご使用ください。Fuse 1+ 30Wプリンターでこのコンポーネントを交換する方法については、Fuse 1+ 30WホッパートラフヒーターRTDまたはヒーターの交換を参照してください。
所要時間（目安）： 45～60分
危険：
この操作マニュアルに記載されている安全に関する指示内容や注意事項をすべて熟読し、順守してください。間違った部品と交換すると、火傷、電気ショック、火災または爆発に繋がる恐れがあります。廃棄する部品はすべて、現地の法規制に従って処分してください。
警告：
プリンターが最後に造形を完了してから6時間経過していない場合は、この手順を実行しないでください。これを守らないと、重篤な火傷を負う場合があります。Fuse 1を構成するコンポーネントに触れたり点検したりする時は、造形筐体が室温まで冷えていることを確認してから行ってください。
作業スペースを用意する
概要： Form Washの準備 プリンタ 交換用のレジンタンクを置くための ホッパートラフRTD
備考：
Fuse 1シリーズ3Dプリンタ 精密な電子部品が含まれています。プリンター内の電子部品に触れる際には、静電気防止用ストラップで静電気を散逸させるか、接地用金属に触れて身体を接地させてから作業を行ってください。
ステップ1：作業スペースを準備する
プリンターの周囲に作業スペースを整えます。作業スペースはよく換気された埃のない場所に確保してください。
ステップ2：プリンターの電源を切る
作業を進める前に、プリンターに接続されている電源ケーブルを抜きます。プリンターの電源ケーブルを電源に接続したままで作業を実施しないでください。プリンターの電源ケーブルを抜いた後、5分間待ってから作業を始めてください。
危険：
プリンタのメンテナンス作業を実施する時、電源コードをコンセントに差し込んだままにしていると、電気ショックを受けるリスクが高まります。プリンターの背面パネルを取り外す時は、必ず電源ケーブルをコンセントから抜いてから作業してください。プリンターの背面パネルを取り外している間は、絶対に電源ケーブルを再度コンセントに差し込まないようにしてください。
ステップ 3：Wi-Fiアンテナを取り外す
Wi-Fiアンテナが接続されている場合は、ネジを緩めて取り外します。
カートリッジの 後方 パネル
概要： Form 3B+の 後方 パネルを開けてプリンター内部にアクセスします。
ステップ1：下部背面パネルのネジを外す

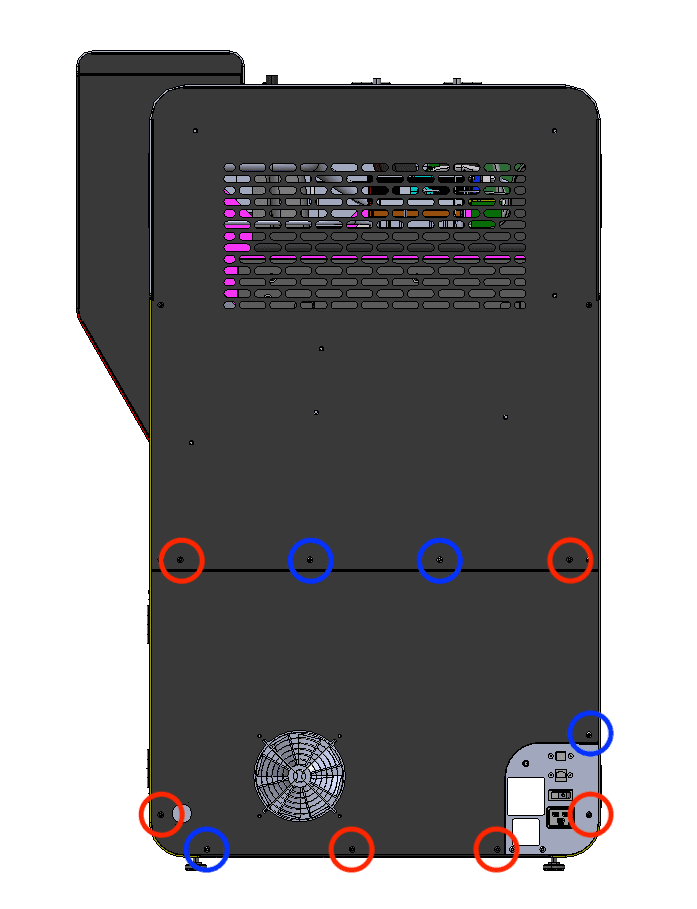

赤丸で囲まれている6本の黒いネジが、下部背面パネルのネジです。青色で囲まれている4本のネジは、下部背面パネルのアースネジ（クロムめっき）です。
2.5mmの六角レンチドライバーを使用して、下部背面パネルをプリンターに固定している6本の黒色のネジと4本のクロムめっきアースネジを取り外します。後で再装着するため、取り外したネジは全て脇に置いておきます。
ステップ2：プリンターから下部背面パネルを取り外す
下部背面パネルをまっすぐ後ろに引き、プリンターから外します。取り外したパネルは平らで清潔な面に置いてください。
ステップ3：排気ダクトとリングクランプの位置を確認する

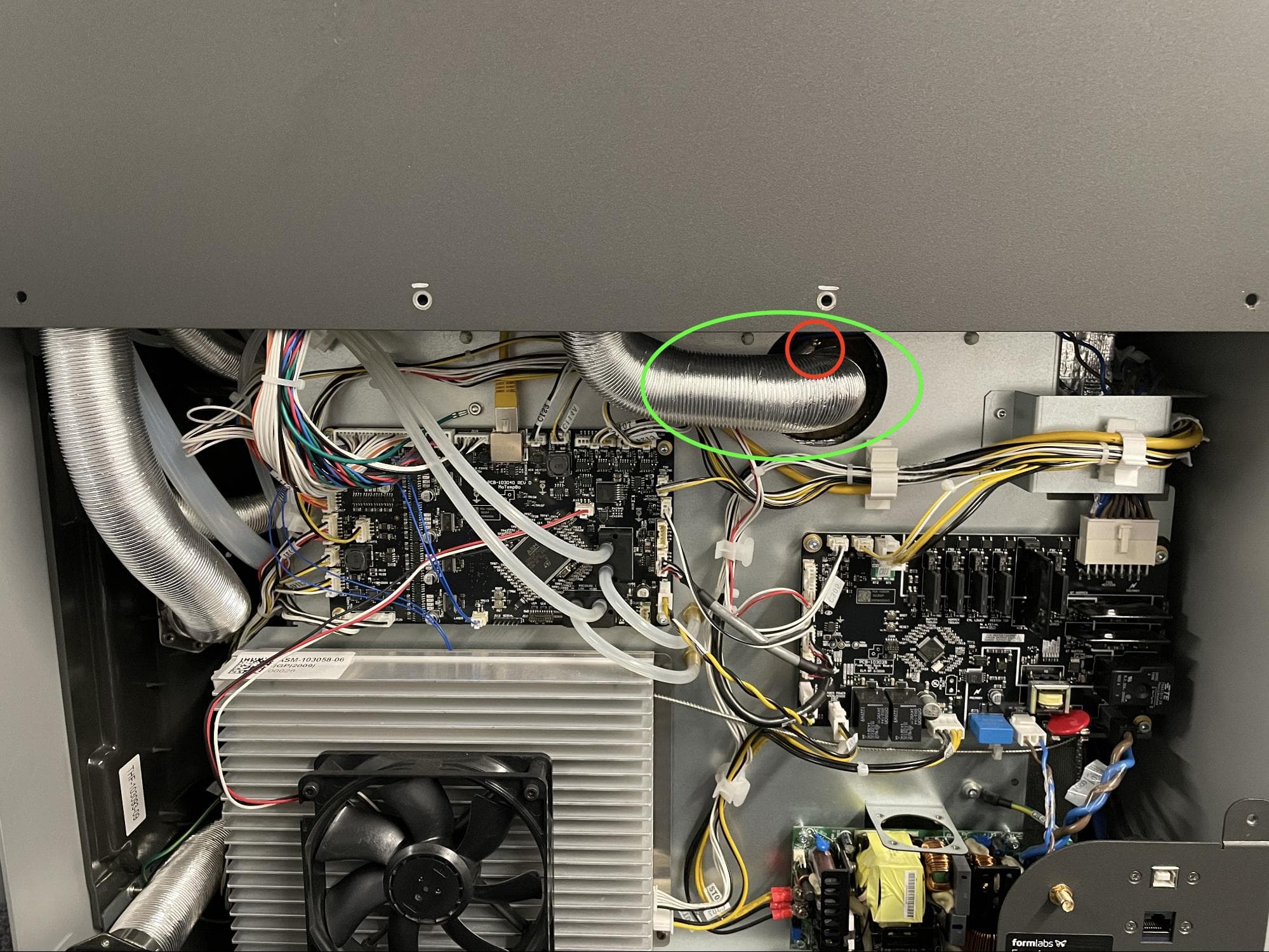

プリンターの中央で、排気ダクトに取り付けられているリングクランプを探します。
ステップ4：リングクランプのネジを緩める
6.5mmのマイナスドライバーを使い、リングクランプのネジを緩めます。ネジは完全に取り外さないでください。排気ダクトを排気管から引き離します。

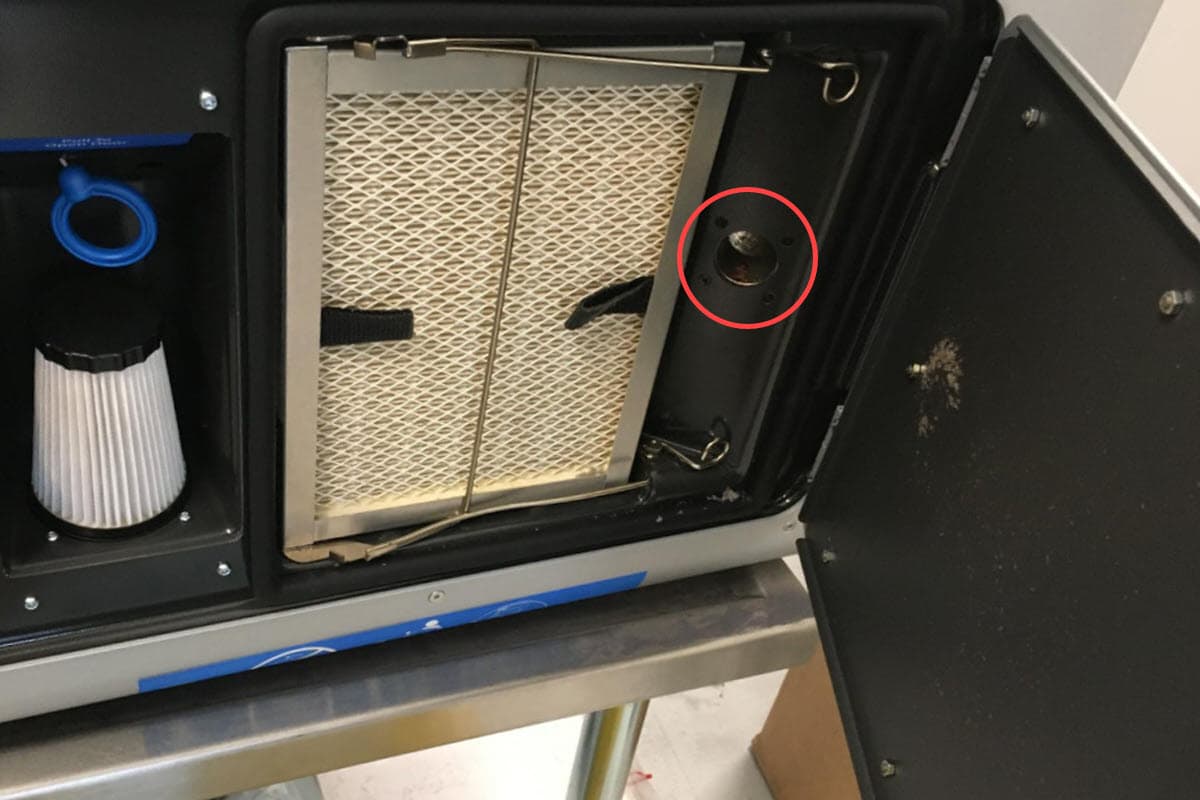

ステップ5：排気口の位置を確認する
プリンターのフィルターキャビネットの扉を開けます。キャビネットの右側に排気口があります。
ステップ6：排気口のネジを外す

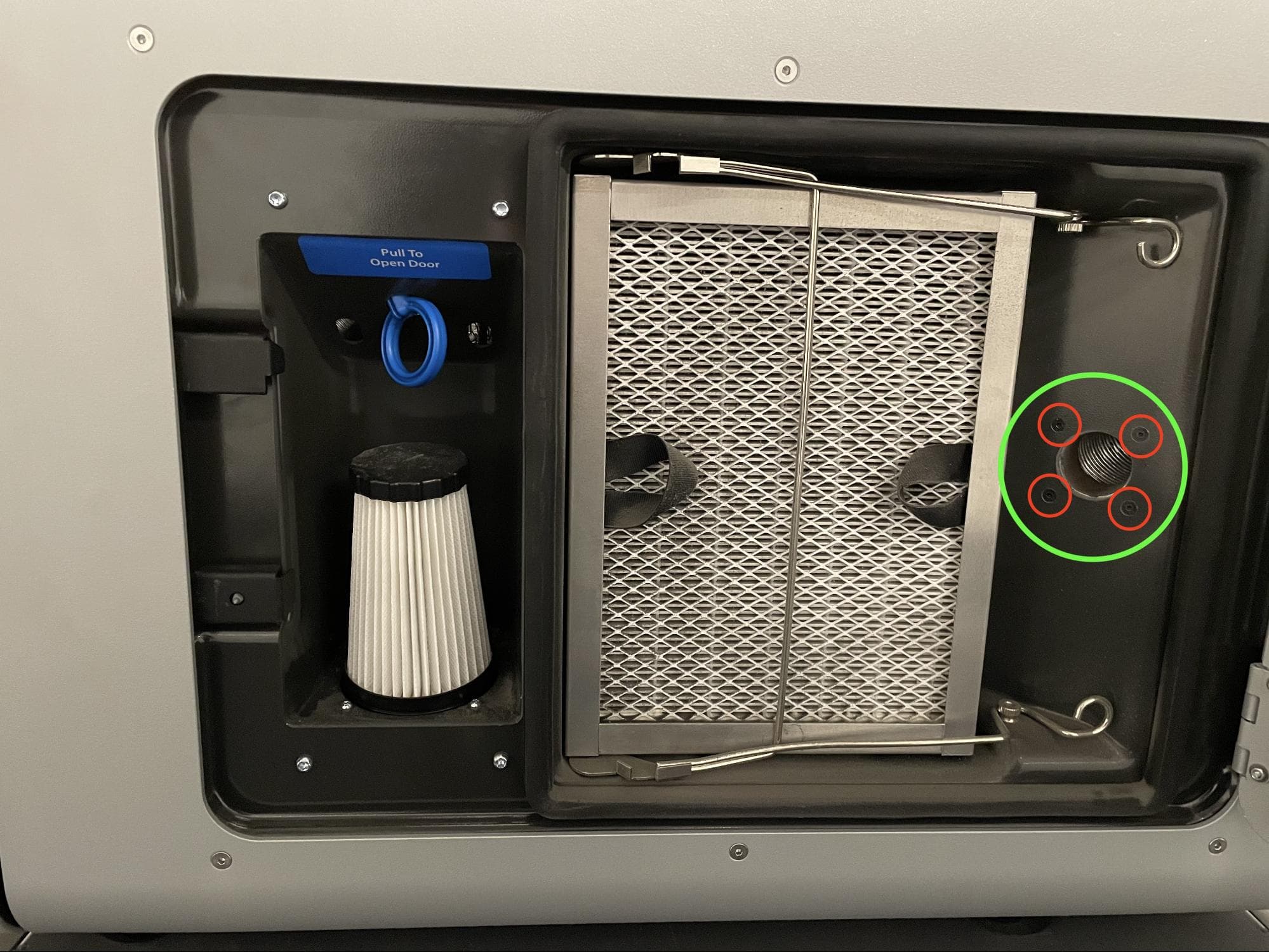

2.0mmの六角レンチドライバーを使って、排気口をフィルタキャビネットに固定している4つのネジを外します。外したネジは脇に置いておきます。
ステップ7：上部背面パネルのネジを外す

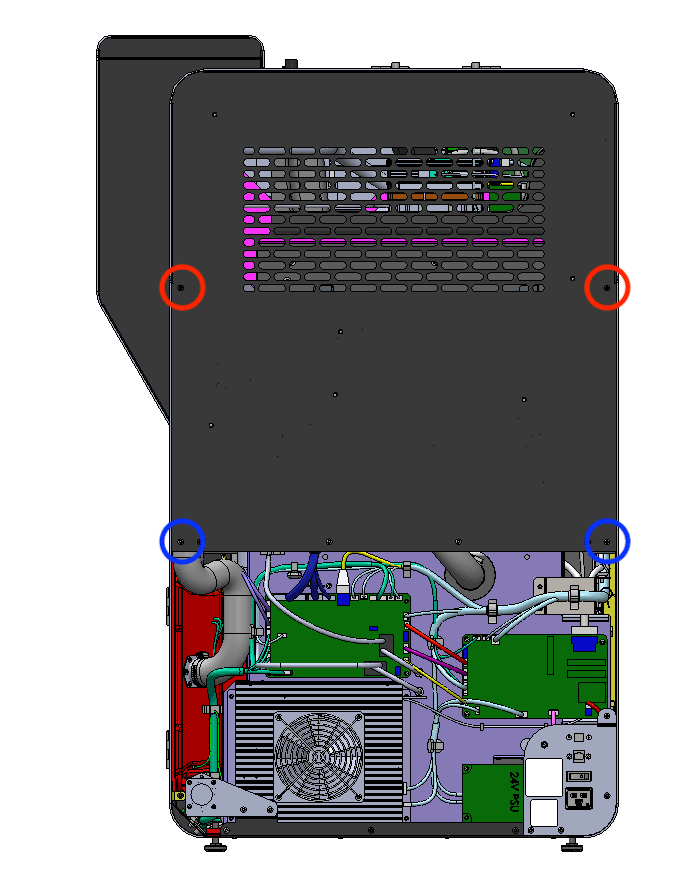

赤丸で囲まれている2本の黒いネジが、上部背面パネルのネジです。青色で囲まれている2本のネジは、上部背面パネルのアースネジ（クロムめっき）です。
2.5mmの六角レンチドライバーを使用して、上部背面パネルをプリンターに固定している2本の黒色のネジと2本のクロムめっきアースネジを取り外します。後で再装着するため、取り外したネジは全て脇に置いておきます。
ステップ8：上部背面パネルのネジを外す
2.5mmの六角レンチドライバーを使用して、上部背面パネルをプリンターに固定している8本のネジを取り外します。
- プリンターのバッファー側にあるネジ（6mm）2本
- プリンタ上部のネジ（6mm）4本
- プリンタのホッパー側のネジ（6mm）2本
外したネジは脇に置いておきます。
ステップ9：上部背面パネルを取り外す
上部背面パネルをまっすぐ後ろに引き、プリンターから外します。取り外したパネルは平らで清潔な面に置いてください。
元のホッパートラフRTDの取り外し
概要：元のホッパートラフRTDのプラグを抜き、取り外します。
ステップ1：ホッパートラフRTDのプラグを抜く

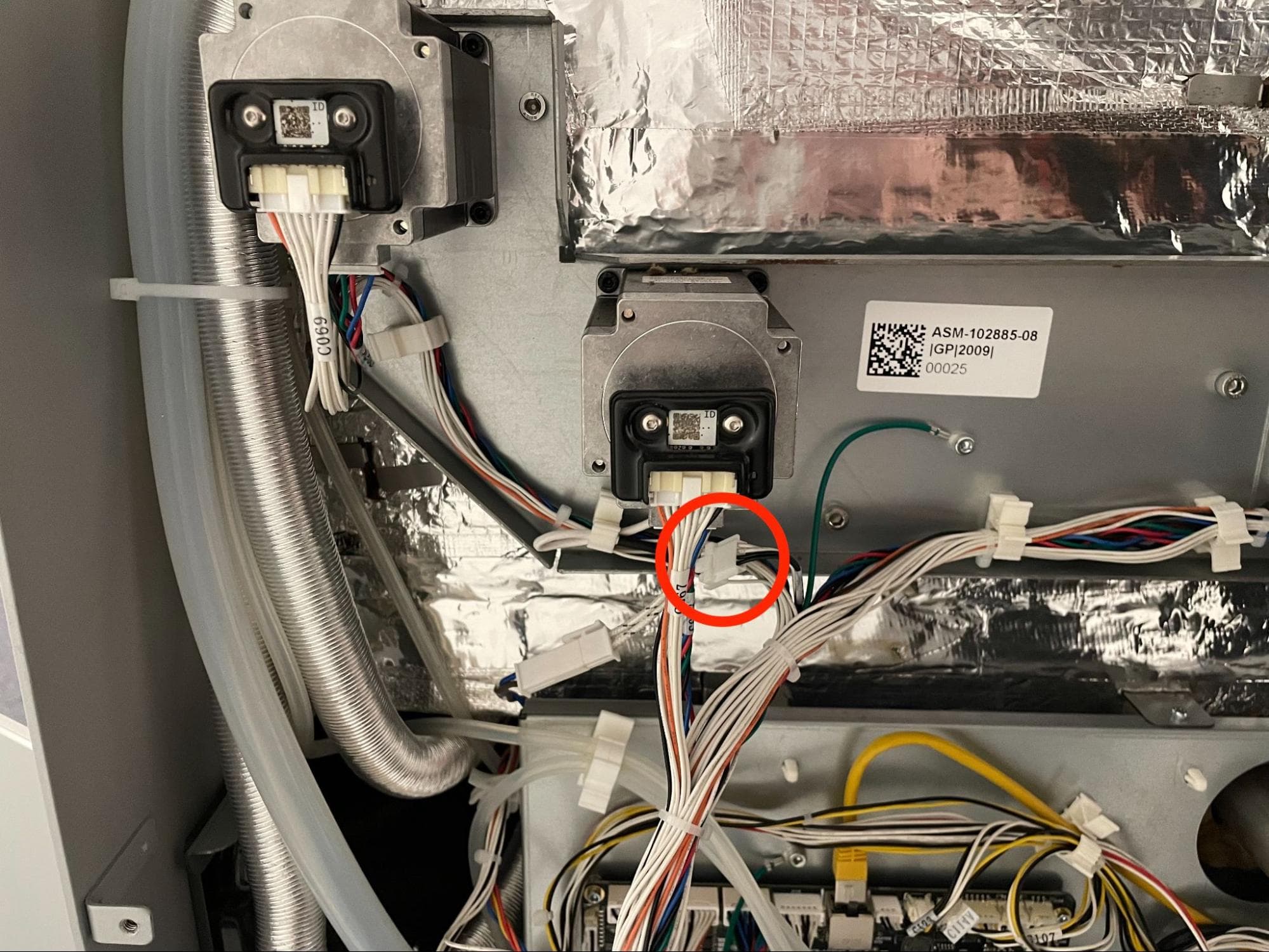

プリンタのホッパー側にあるC012と書かれたコネクタの位置を確認します。コネクタを外します。
ステップ2：ホッパートラフRTDコネクタを取り外す
フラッシュカッターを使って、元のRTDケーブルからコネクタを切り離します。
備考：
切るのはRTDケーブルのコネクタだけで、延長ケーブルは切断しないでください。
ステップ 3：ホッパートラフRTDの位置を確認する

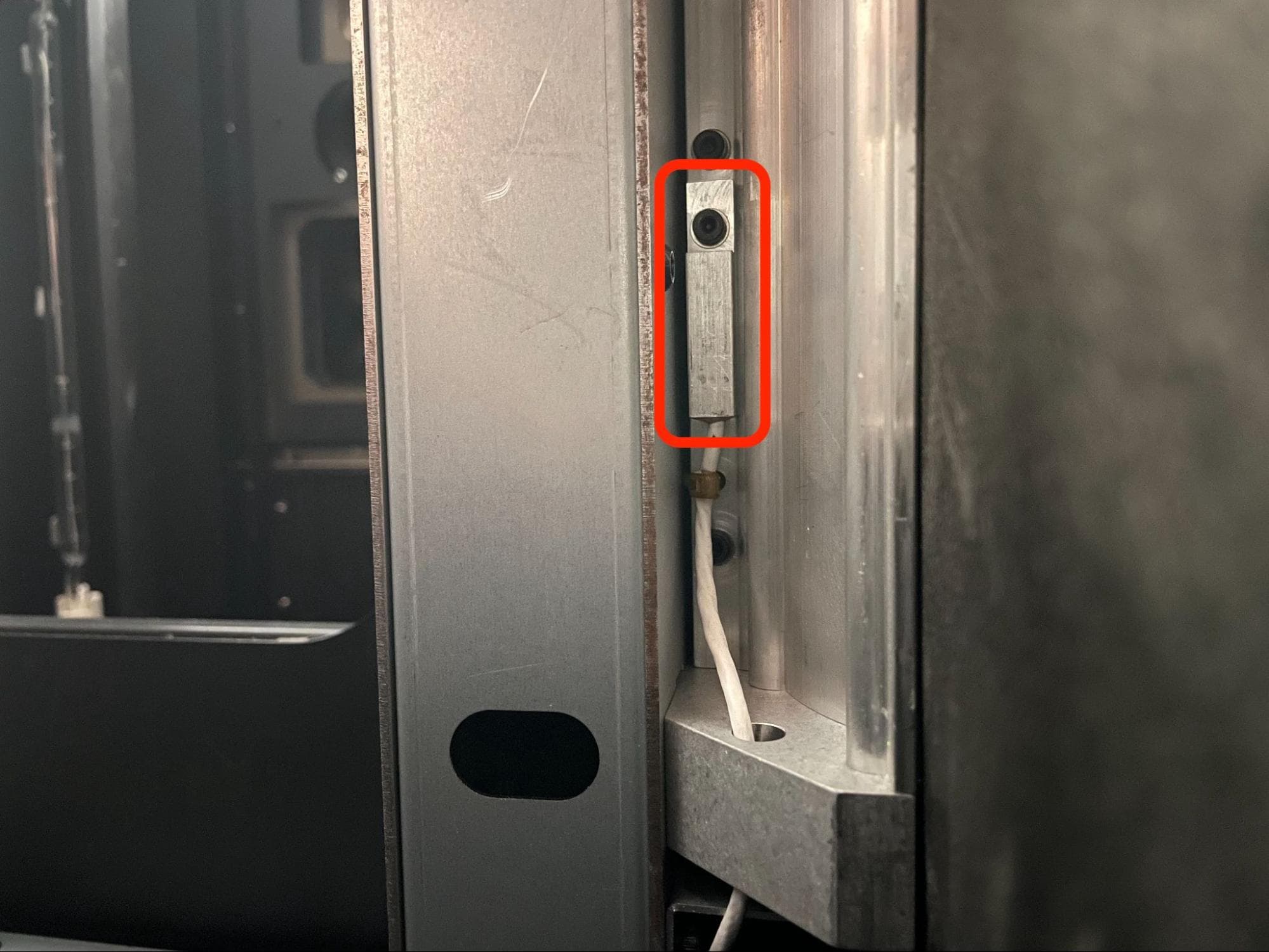

フィルタキャビネットのドアを開け、青いリリースハンドルを引いてプリント筐体のドアを手動で開けます。ホッパートラフRTDは、ホッパー側のフリッパートラフの下、プリント筐体の内側右壁にあります。
ステップ4：ホッパートラフRTD固定ネジを外す
2.5mmの六角ドライバーを使用して、RTDをトラフに固定している22mmのM3ソケットヘッドネジを緩めて取り外します。取り外したネジは脇に置いておきます。
ステップ5：ホッパートラフRTDを取り外す

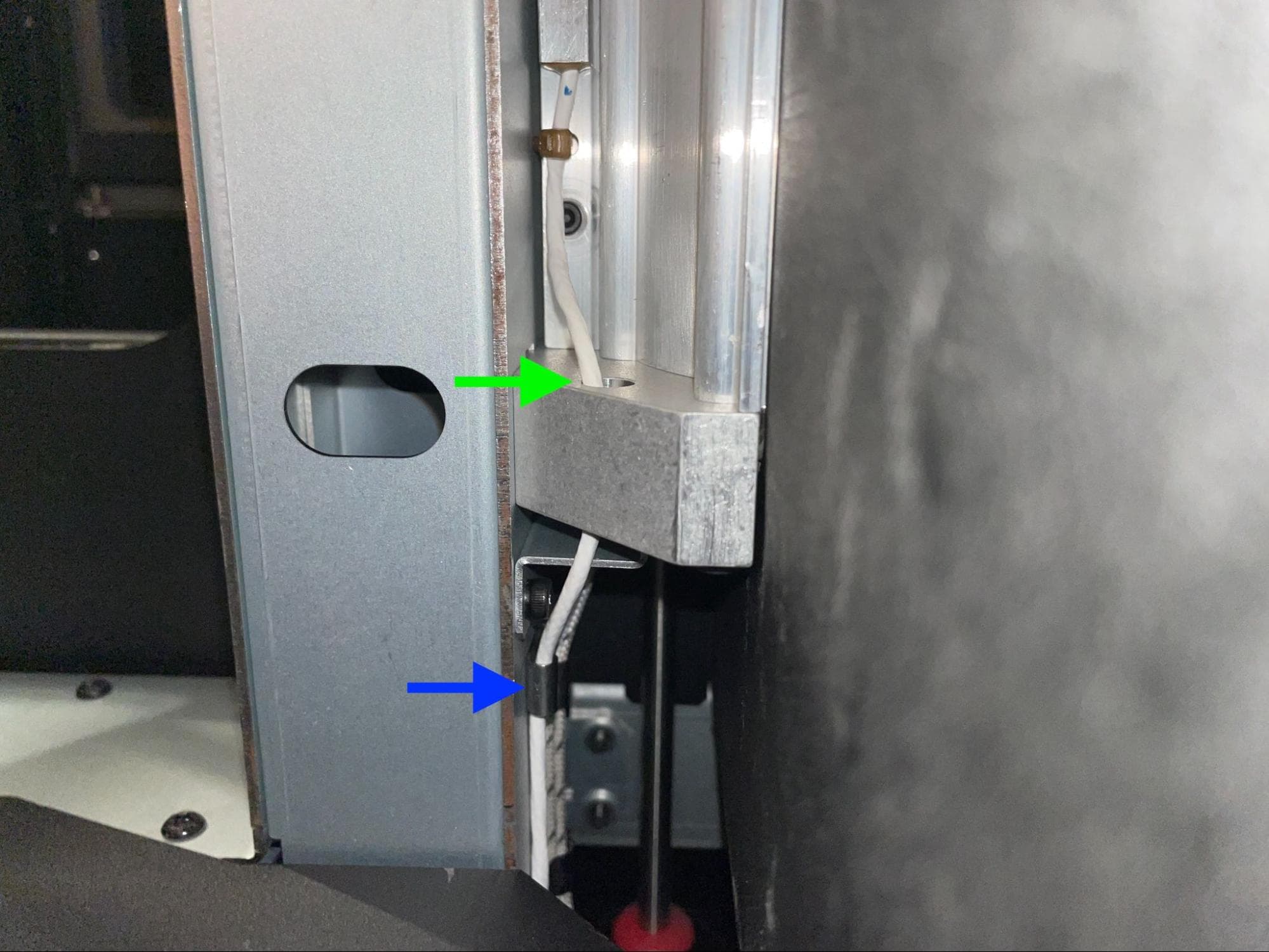

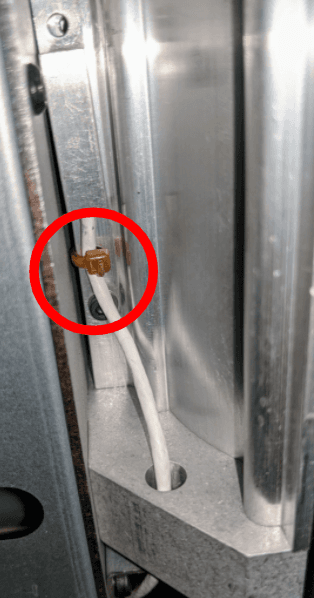

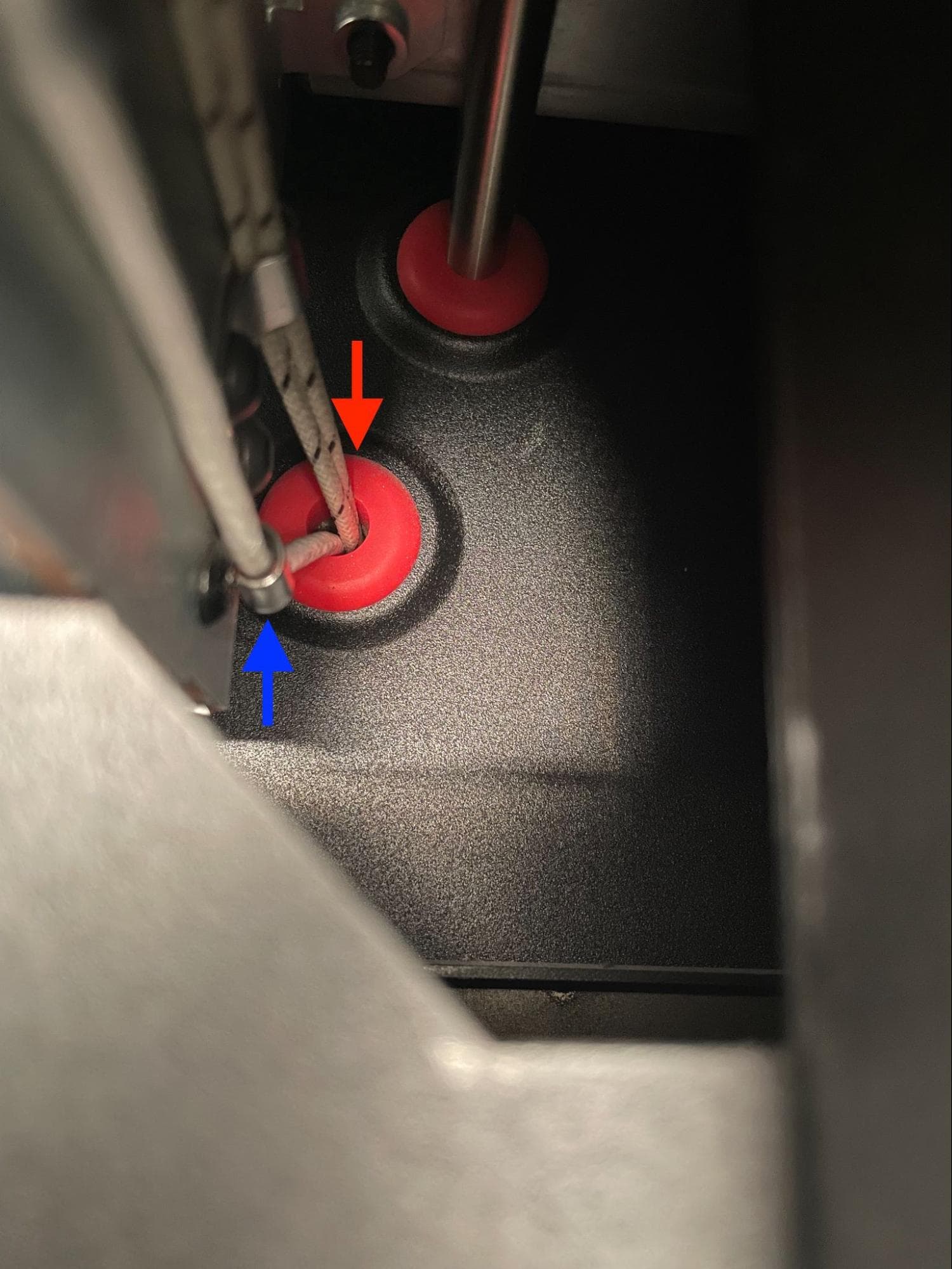

平刃カッターで 結束バンド RTDケーブルをトラフに固定します。元のRTDケーブルをプリンター筐体内に引き込み始め、 赤いシリコングロメット、2つの金属製リテンションクリップ トラフの後ろにある、 スルーホール 溜まっていることを確認します。ケーブルが外れたら、プリンターから元のRTDを取り外し、電子廃棄物と一緒に廃棄するために脇に置いておきます。
交換用ホッパートラフRTDの取り付け
概要： 交換用ホッパートラフRTDを取り付け、固定し、差し込みます。
ステップ1：ホッパートラフRTDの取り付け準備をする

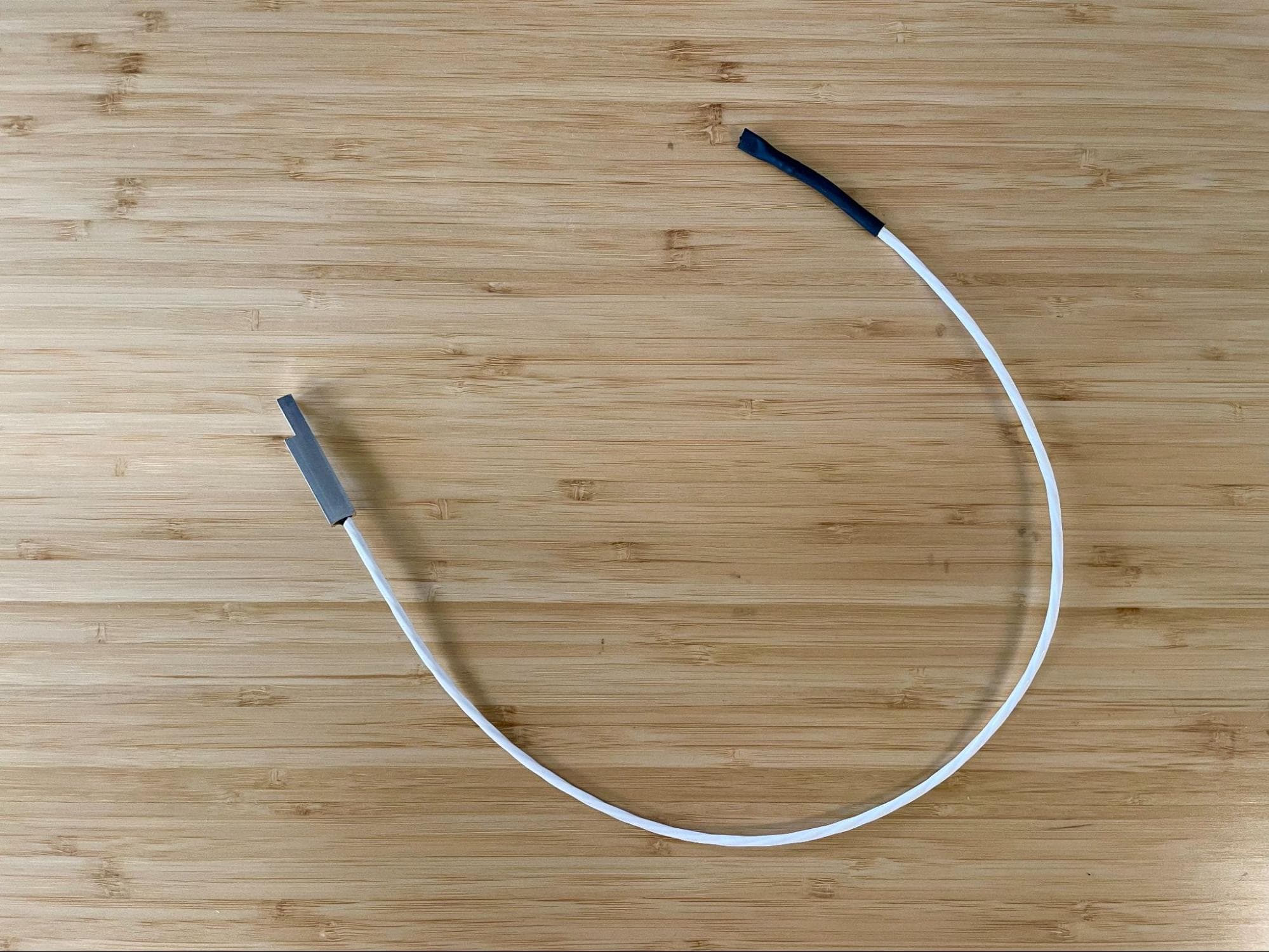

交換用ホッパートラフRTDを開梱します。図のように、ワイヤーの端に熱収縮チューブまたはテープを貼ります。これにより、ワイヤーを傷つけることなくグロメットに通しやすくなります。
ステップ2：ホッパートラフRTDケーブルの配線を開始する
プリンタ筐体の内側から、新しいRTDケーブルのシース付きの端を、 次に、赤いシリコン製のグロメットを通します。新しいRTDケーブルを、先ほど確認した2つの金属製リテンションクリップに通さないでください。
ステップ 3：ホッパートラフRTDケーブルの配線を続ける
プリンターの背面から、断熱パネルから突き出ている新しいRTDケーブルを見つけます。ケーブルをホッパーフリッパーモーターの直下にある赤いシリコン製グロメットに通します。
ステップ4：ホッパートラフRTDを取り付けて固定する
プリンタ筐体内で、ホッパートラフRTDのネジ穴をトラフ底部の対応するネジ穴に合わせます。22mmのM3ソケット熱ネジをネジ穴に通し、2.5mmの六角ドライバーでしっかりと締め付けます。

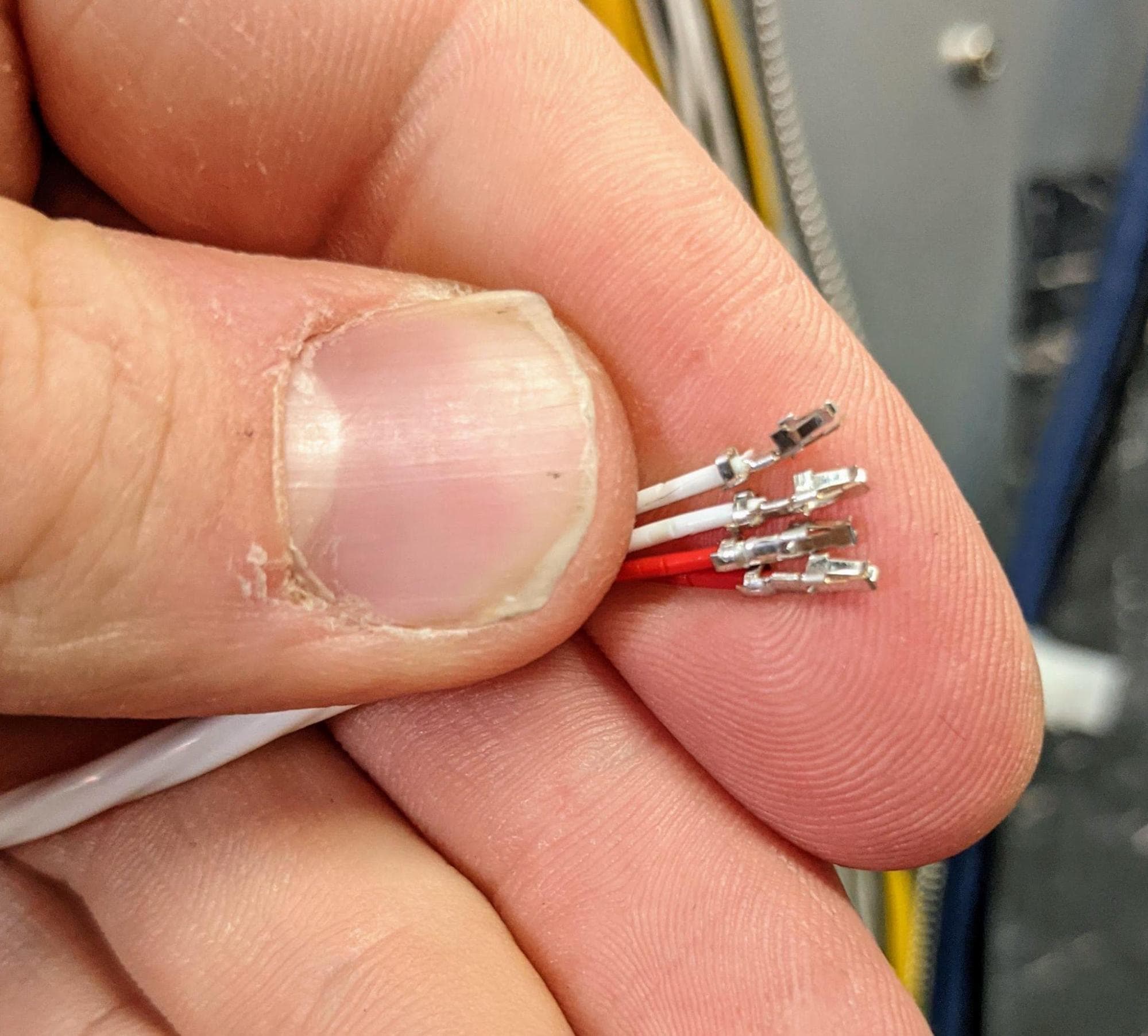

ステップ5：ヒータートラフのRTDワイヤーを露出させる

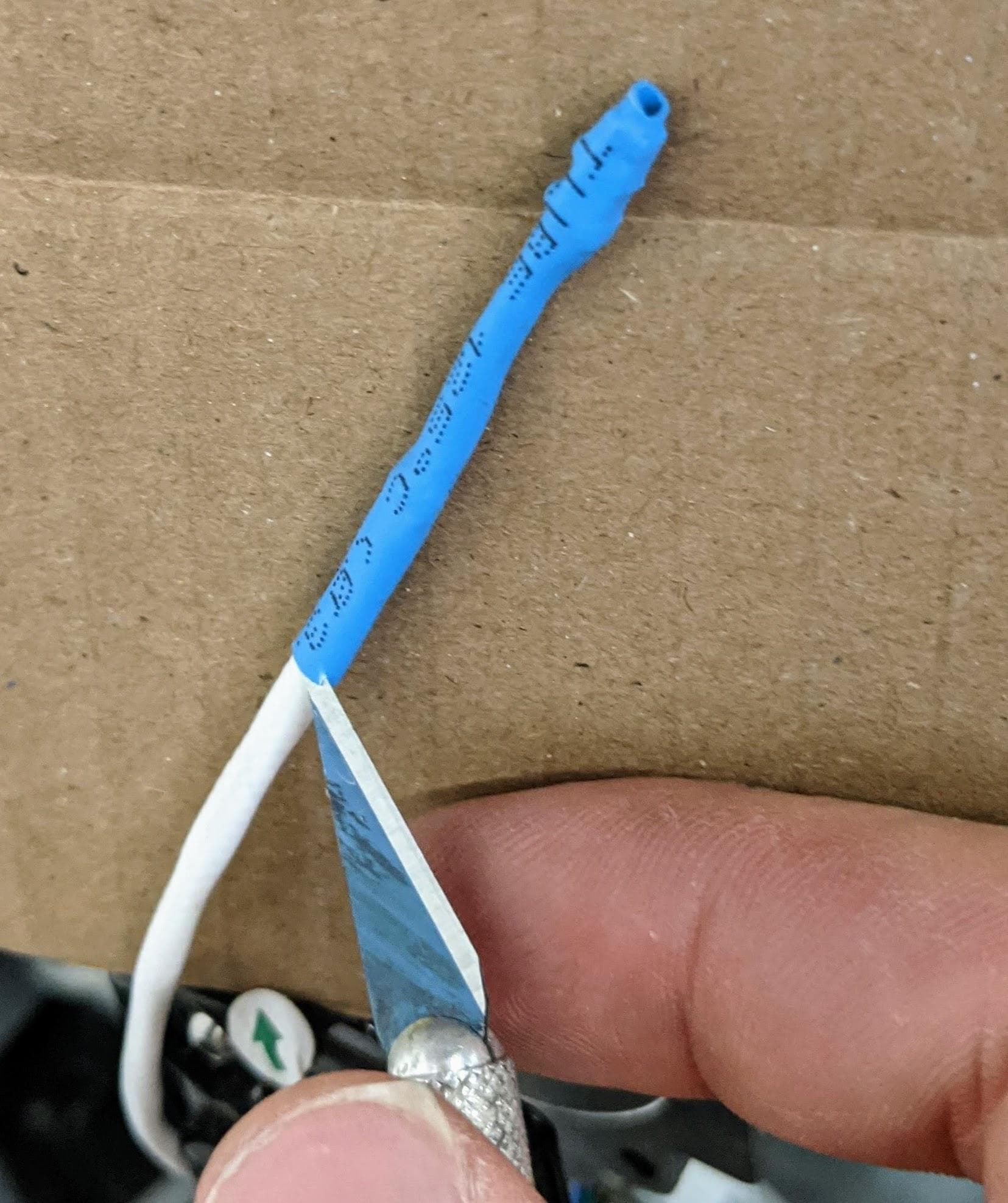

ワイヤーの端から熱収縮チューブまたはテープを慎重に取り外し、接点を露出させます。個々の電線の絶縁が破壊され、導体が露出している場合は、RTDを使用することはできません。
ステップ6：ホッパートラフRTDコネクタを再接続する

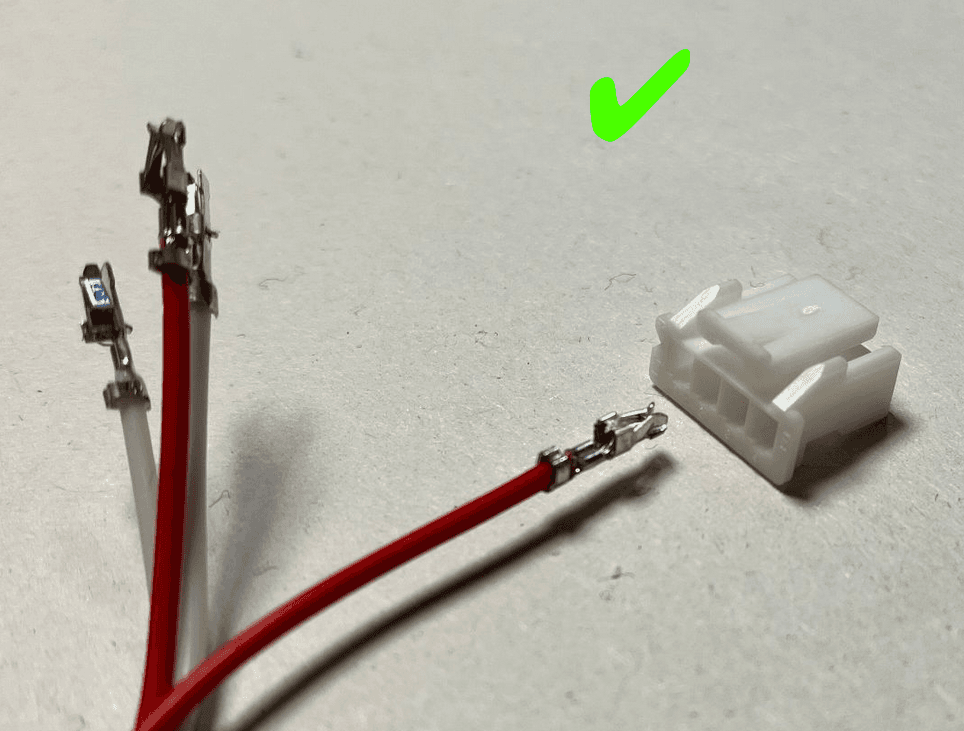

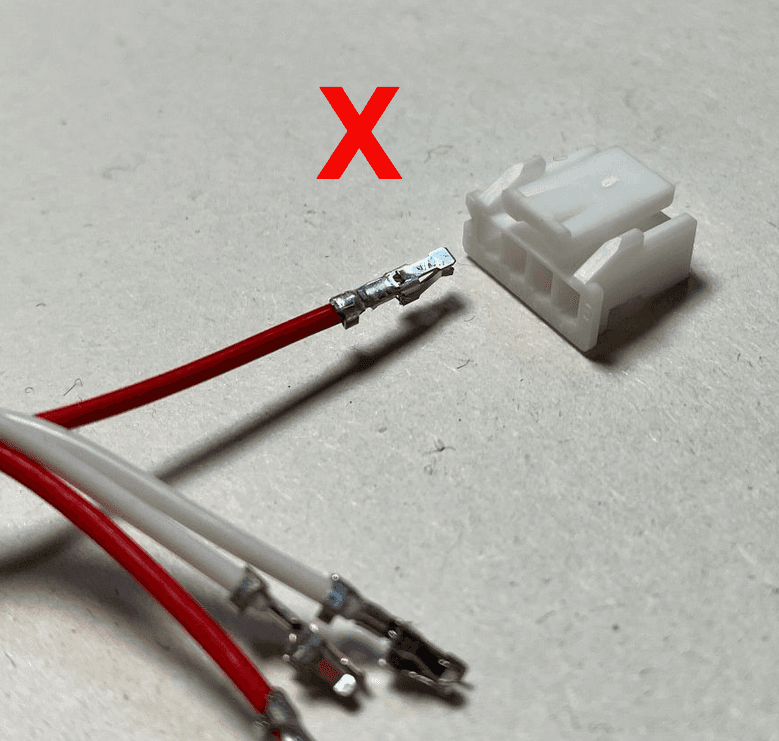

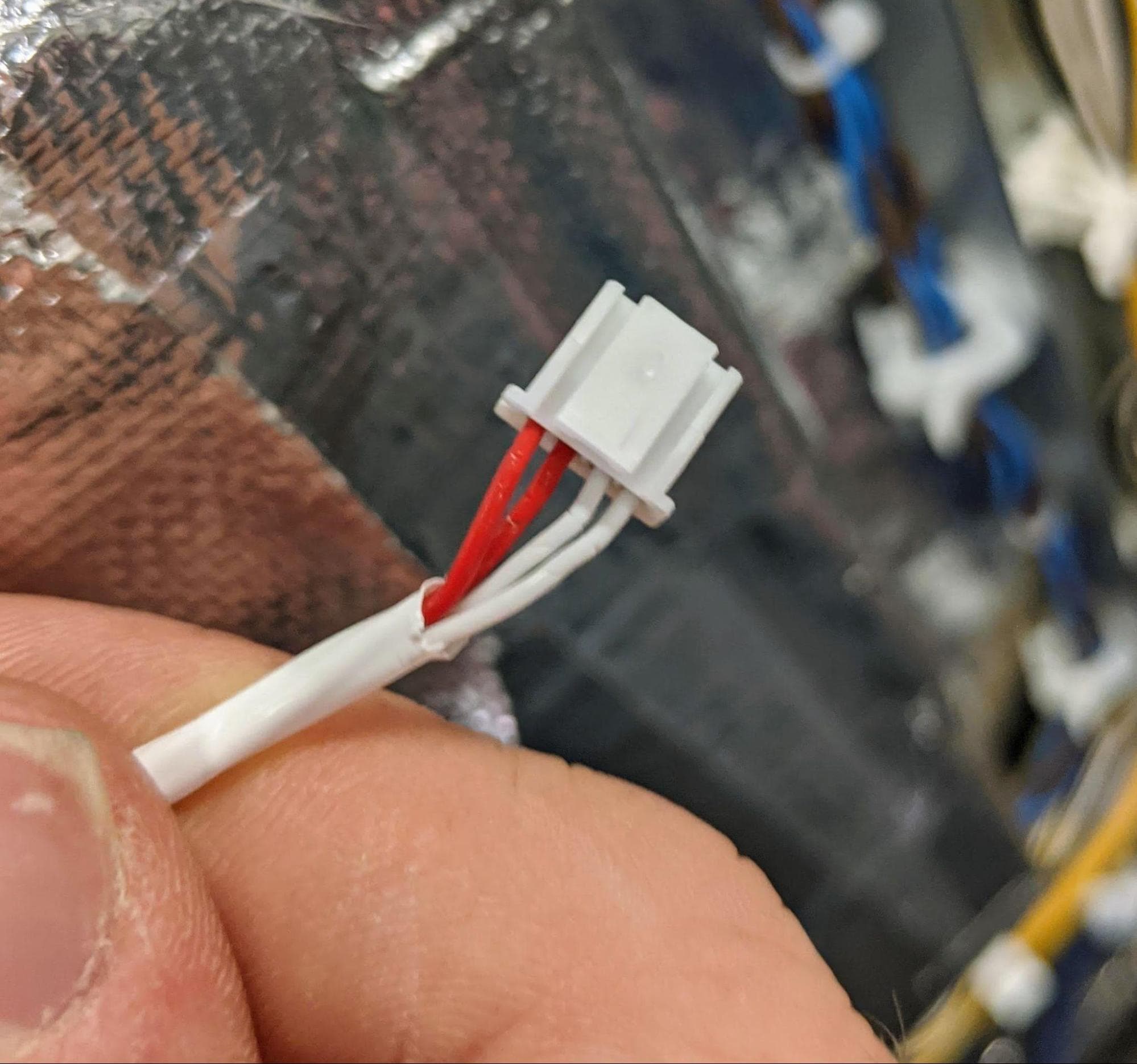

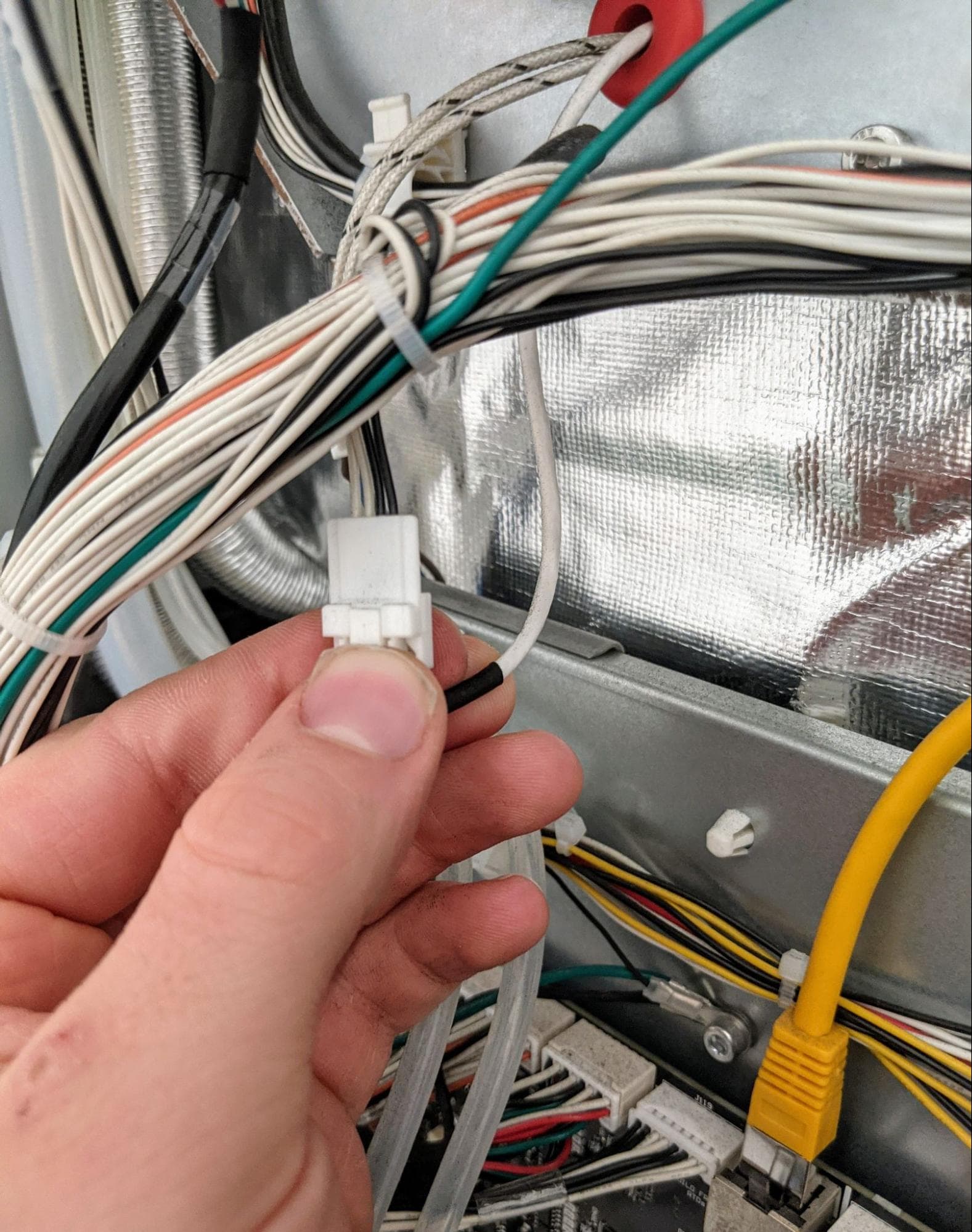

圧着したコネクタを新しいコネクタにスライドさせます。ピンの順番は図の通りです。ホッパートラフのRTDを、C012とラベル付けされた延長ケーブルに再接続します。
背面パネルの再装着
概要： 交換用ホッパートラフRTDの取り付け後、背面パネルを再度取り付けて固定します。
ステップ1：上部背面パネルをプリンターに合わせる

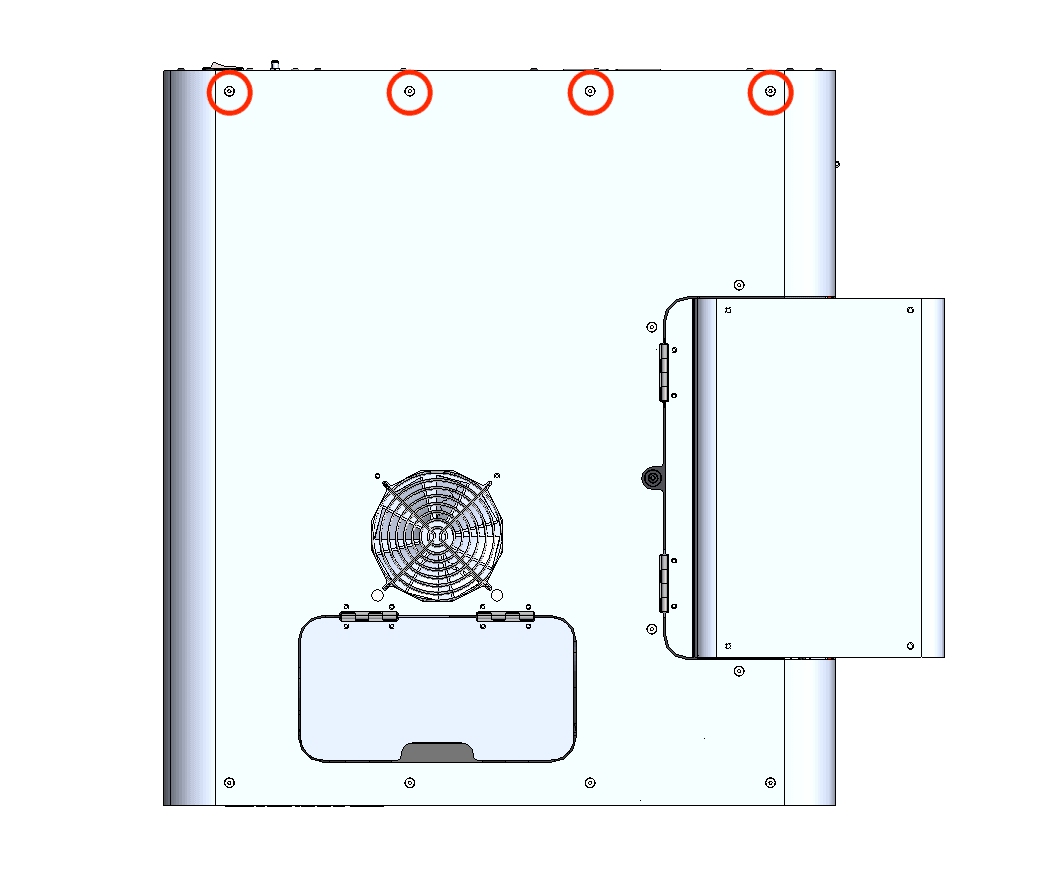

上部背面パネルを持ち上げ、プリンター上部の4つのネジ穴に合わせます。
ステップ2：上部背面パネルの上部ネジを固定する
6.0mmのネジ4本をプリンタ上部の各ネジ穴に回し入れます。2.5mmの六角ドライバーを使って、指で回せなくなる程度までネジを締め付けます。上部背面パネルが正しく配置するために、排気ダクトの位置調整が必要になる場合があります。
ステップ3：バッファサイドパネルのネジを固定する
6mmのネジ2本をバッファー側のねじ穴に、6mmのネジ2本をホッパー側のねじ穴に回し入れます。2.5 mm六角ドライバーを使用し、奥まで締め付けます。
ステップ4：ホッパー側面パネルのネジを固定する
ホッパー側の穴に6mmのネジ2本を回し入れます。2.5 mm六角ドライバーを使用し、奥まで締め付けます。
ステップ5：上部背面パネルのアースネジを固定する
赤丸で囲まれている2本の黒いネジが、上部背面パネルのネジです。青色で囲まれている2本のネジは、上部背面パネルのアースネジ（クロムめっき）です。
パネルネジを上部背面パネルの指定のネジ穴に回し入れます。黒ネジとクロムネジの正しい位置については、画像をご参照ください。2.5mmの六角レンチドライバーを使用して、上部背面パネルをプリンターに固定している2本の黒色のネジと2本のクロムめっきアースネジを締め付けます。
備考：
クロムネジの配置は、プリンターの電気的なアースにとって重要です。誤った配置をすると、プリンターが破損する恐れがあります。
ステップ6：排気ダクトを所定の位置にスライドさせる

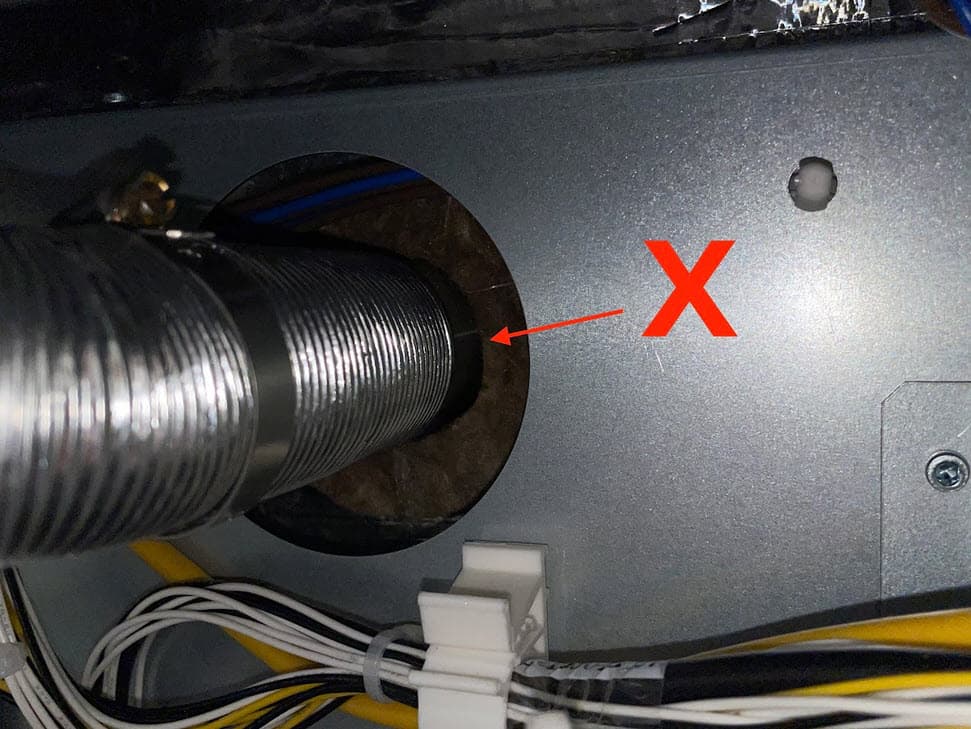

リングクランプを取り付けた排気ダクトの端を、排気管にスライドして戻し入れます。排気ダクトが断熱パネルに押し付けられていることを確認してください。
ステップ7：排気ダクトのリングクランプを締める
6.5mmのマイナスドライバーを使ってリングクランプをしっかりと締め付けます。
ステップ8：排気口のネジを固定する
プリンターのフィルターキャビネットの扉を開けます。4本の8mmネジをそれぞれネジ穴に通します。2.0mmの六角ドライバーを使ってネジを排気口の4つのネジ穴にしっかりと締め付けます。
ステップ9：排気ダクトのシールを確認する
懐中電灯などの光源でフィルターキャビネット内の排気口の周囲を照らし、排気ダクトの取り付けプレートとフィルターキャビネットの筐体の間に隙間がないことを確認してください。フィルターキャビネットの後ろに光が見える場合は、ダクトが適切に密閉されていない可能性があります。必要であれば、2.0mmの六角ドライバーを使用して排気ダクトのネジを締めます。完了したらフィルターキャビネットのドアを閉めます。
ステップ10：下部背面パネルのアースネジを固定する
赤丸で囲まれている6本の黒いネジが、下部背面パネルのネジです。青色で囲まれている4本のネジは、下部背面パネルのアースネジ（クロムめっき）です。
パネルネジを下部背面パネルの指定のネジ穴に回し入れます。黒ネジとクロムネジの正しい位置については、画像をご参照ください。2.5mmの六角ドライバーを使って、下部背面パネルをプリンターに固定している6本の黒いパネルネジと4本のクロムパネルアースネジを締め付けます。
備考：
クロムネジの配置は、プリンターの電気的なアースにとって重要です。誤った配置をすると、プリンターが破損する恐れがあります。
ステップ11：Wi-Fiアンテナを再装着する（オプション）
Wi-Fiアンテナを本体背面のジャックにねじ込みます。
修理を完了する
