Fuse Siftミキサーアセンブリの交換

Fuse Siftのミキサーは、パウダーカートリッジを混ぜ合わせ、新品と使用済みのパウダーを均一に混合します。ミキサーの故障や不具合があると、パウダーの混合や再利用が困難になります。

このガイドを参照して、Fuse Siftのミキサーアセンブリを交換してください。

必要な備品：

Formlabs：

交換用ヒューズシフトミキサーアセンブリ (RP-FS1-SMIX-01)

他社製：

2.5mm六角ドライバー（フラットエンド）
3.0mm六角ドライバー（フラットエンド）
7.0mmコンパクトソケットレンチ（推奨）またはボックスレンチ
静電気防止リストバンド
フラッシュカッター
結束バンド
水平器
Loctite 243または同等のねじロック剤
安全データシート（SDS）に記載されている、使用するパウダーに適した個人用保護具

所要時間の目安：45～60分

作業スペースを用意する

概要：ミキサーアセンブリを交換するために、Fuse Siftと作業スペースを準備します。

ステップ1：造形品を取り外して保管する

Fuse Siftの作業スペースから造形品を取り外し、誤って損傷しないようにします。

ステップ2：作業スペースを清掃する

Fuse Siftに取り付けられている真空装置を使って、作業スペースを清掃します。作業スペース内、フードの下、プリントベッドとその周辺のポート、換気装置のフィルタに付着しているパウダーをすべて吸い取ります。

ステップ3：Fuse Siftの電源プラグを抜く

Fuse Siftの電源を切り、背面パネルから電源ケーブルを抜きます。

危険：

Fuse Siftの電源ケーブルがコンセントに差し込まれた状態でこの手順を実行すると、感電のリスクが高まります。Fuse Siftの電源を切った後、少なくとも5分間待ってからメンテナンス作業を開始してください。

ステップ4：Wi-Fiアンテナのネジを外す

Wi-Fiアンテナがある場合は、取り外してください。

警告：

ルースパウダーまたは未焼結パウダーを扱う作業をする時は、適切な個人用保護具を着用して作業してください。詳しくは、サポート記事「Formlabs SLS製品の安全性」またはパウダーの安全データシート（SDS）をご参照ください。

上部前面パネルの取り外し

概要：上部前面のエンクロージャパネルを取り外し、ディスプレイアセンブリの取り付けネジにアクセスします。

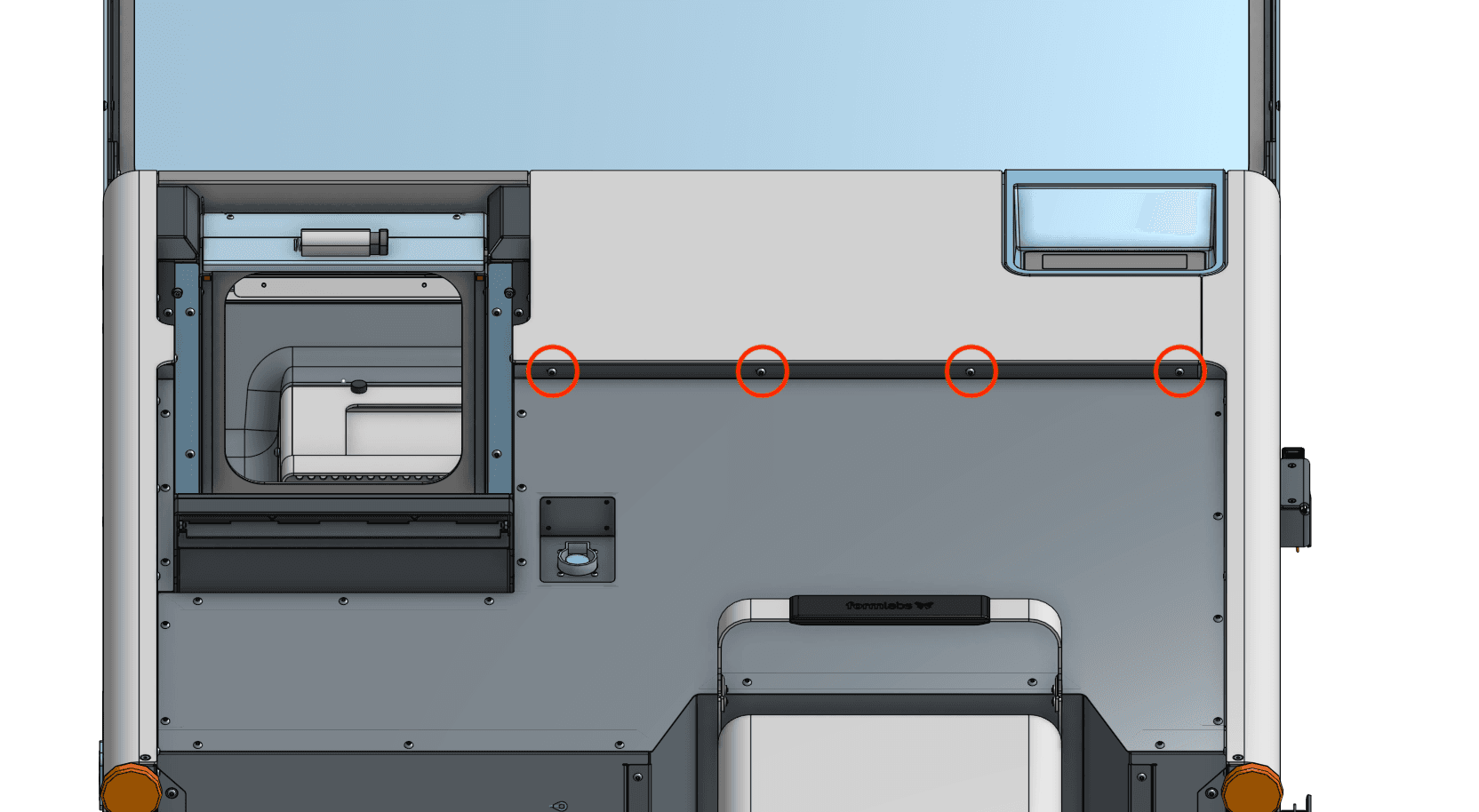

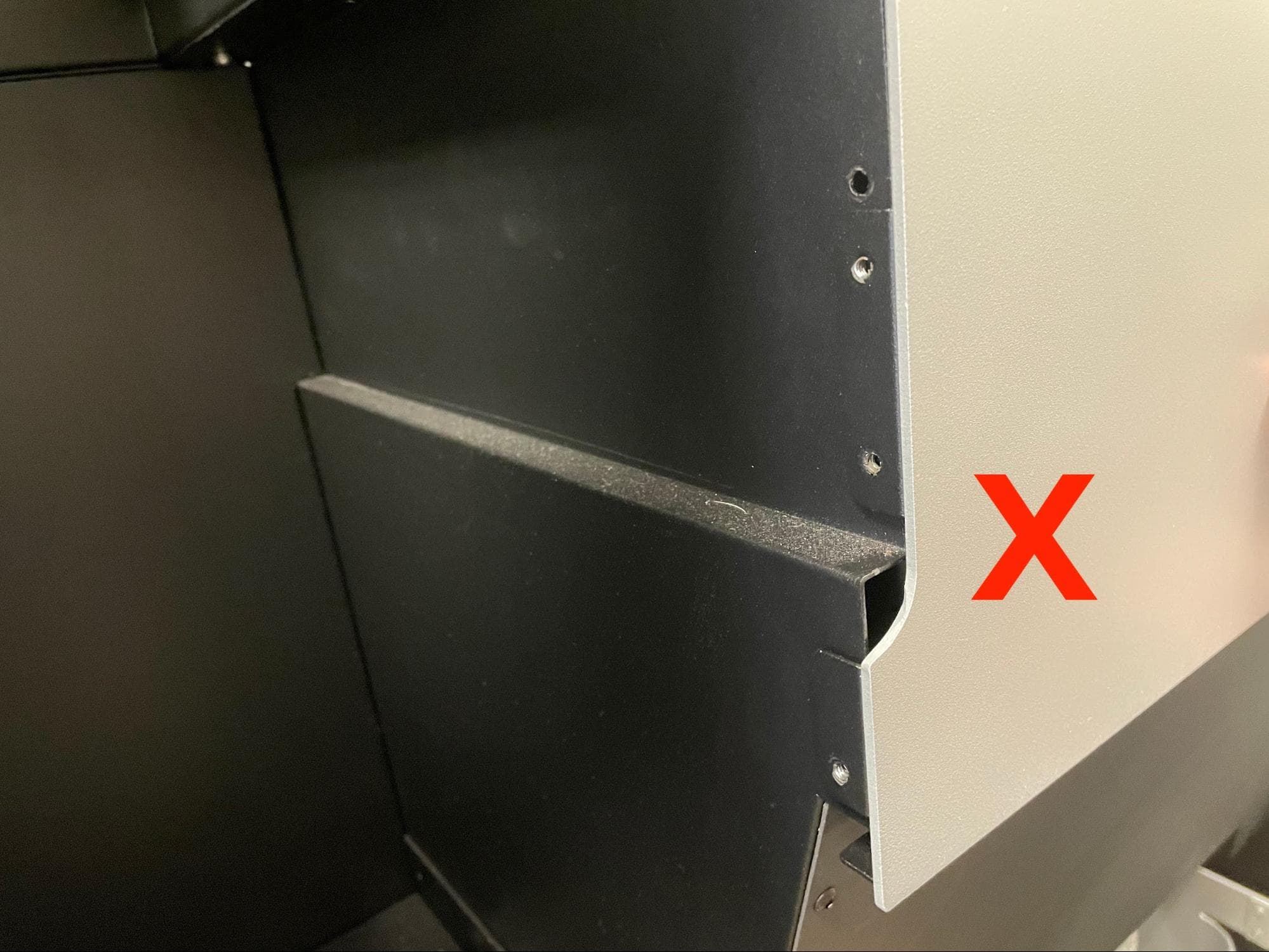

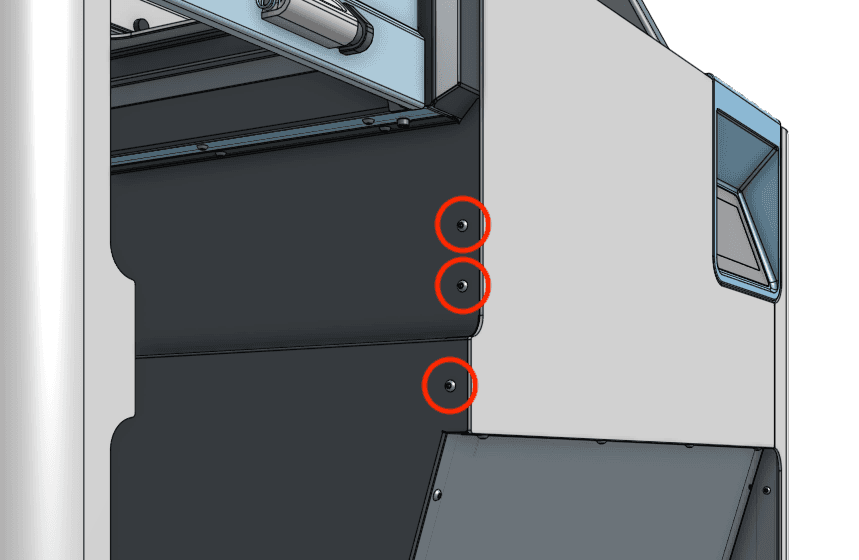

ステップ1：上部前面パネルの取り付けネジを外す

2.5mmの六角ドライバーを使用して、 8.0mmの黒色ネジ4本上部前面の筐体パネルの縁の下にあるM4ボタンネジ。8.0mmの黒いネジ3本を取り外します。同じパネルの左側からM4ボタンネジを取り外します。外したネジは脇に置いておきます。

ステップ2：上部前面の筐体パネルを取り外す

パネルを下にスライドさせ、Fuse Siftから取り外します。上部前面の筐体パネルを脇に置きます。

下部前面パネルの取り外し

概要：下部の前面パネルを取り外し、ミキサーアセンブリの前面にアクセスします。

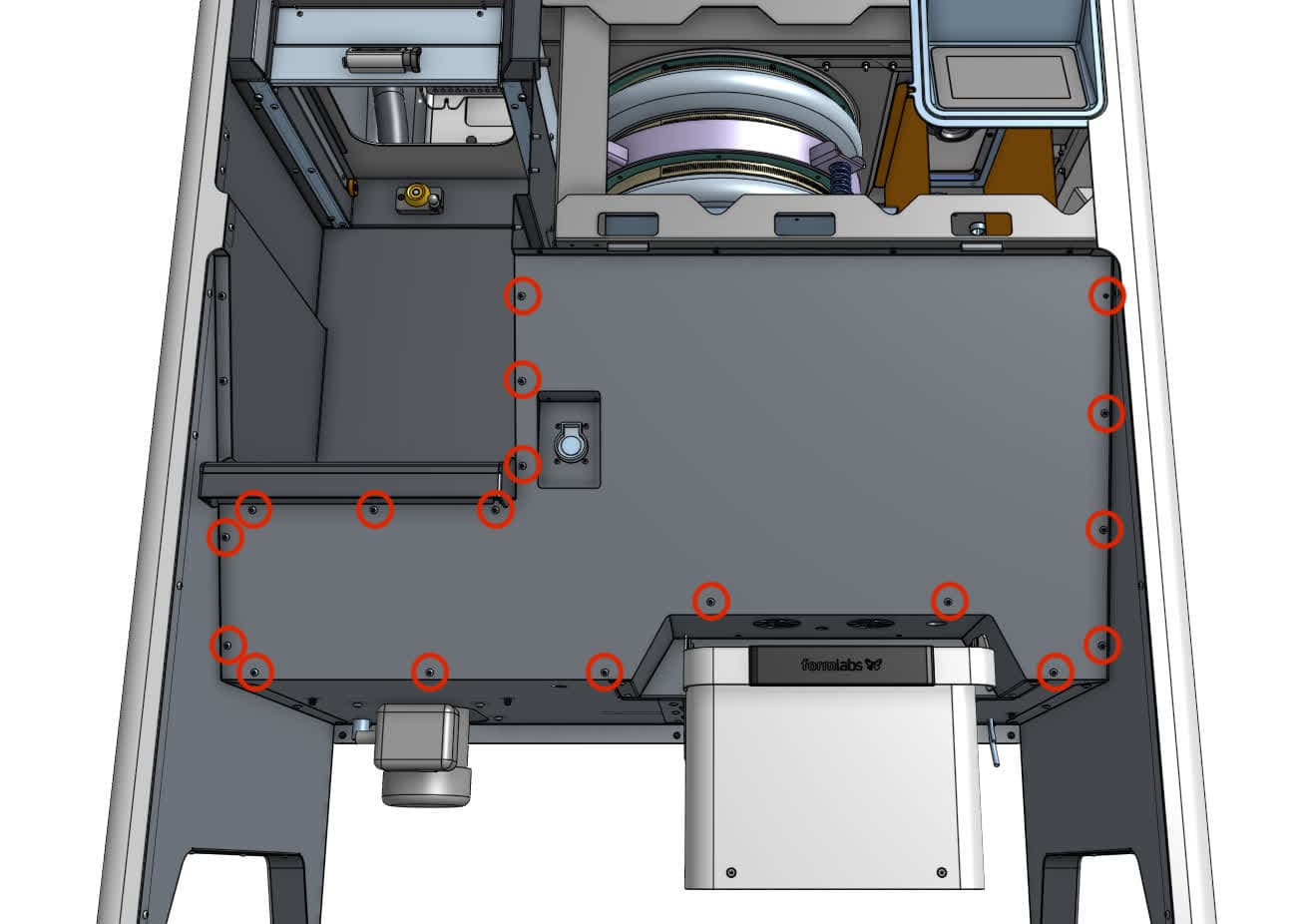

ステップ1：下部前面パネルの取り付けネジを外す

2.5mmの六角ドライバーを使用して、 8.0mmの黒いネジ18本下部前面の筐体パネルをFuse Siftに固定しているM4ボタンヘッドネジ。Form 3B+の 2本のクロム8.0mm 下部パネルの上部を内側のフレームに固定しているM4ボタンネジ。パネルの下部を片手で支えながらネジを外し、パネルが落下しないようにします。20本のネジをすべて脇に置きます。

ステップ2：下部の前面パネルを取り外す

下部前面の筐体パネルをFuse Siftから取り外します。取り外したパネルは脇に置いておきます。

ディスプレイアセンブリを取り外す

概要：ミキサーアセンブリにアクセスしやすくするために、ディスプレイアセンブリのケーブルを外して取り外します。

備考：

Fuse Siftには、デリケートな電子部品が含まれています。本製品の電子部品に触れる前に、静電気防止リストバンドを使用して体の静電気を除去してください。

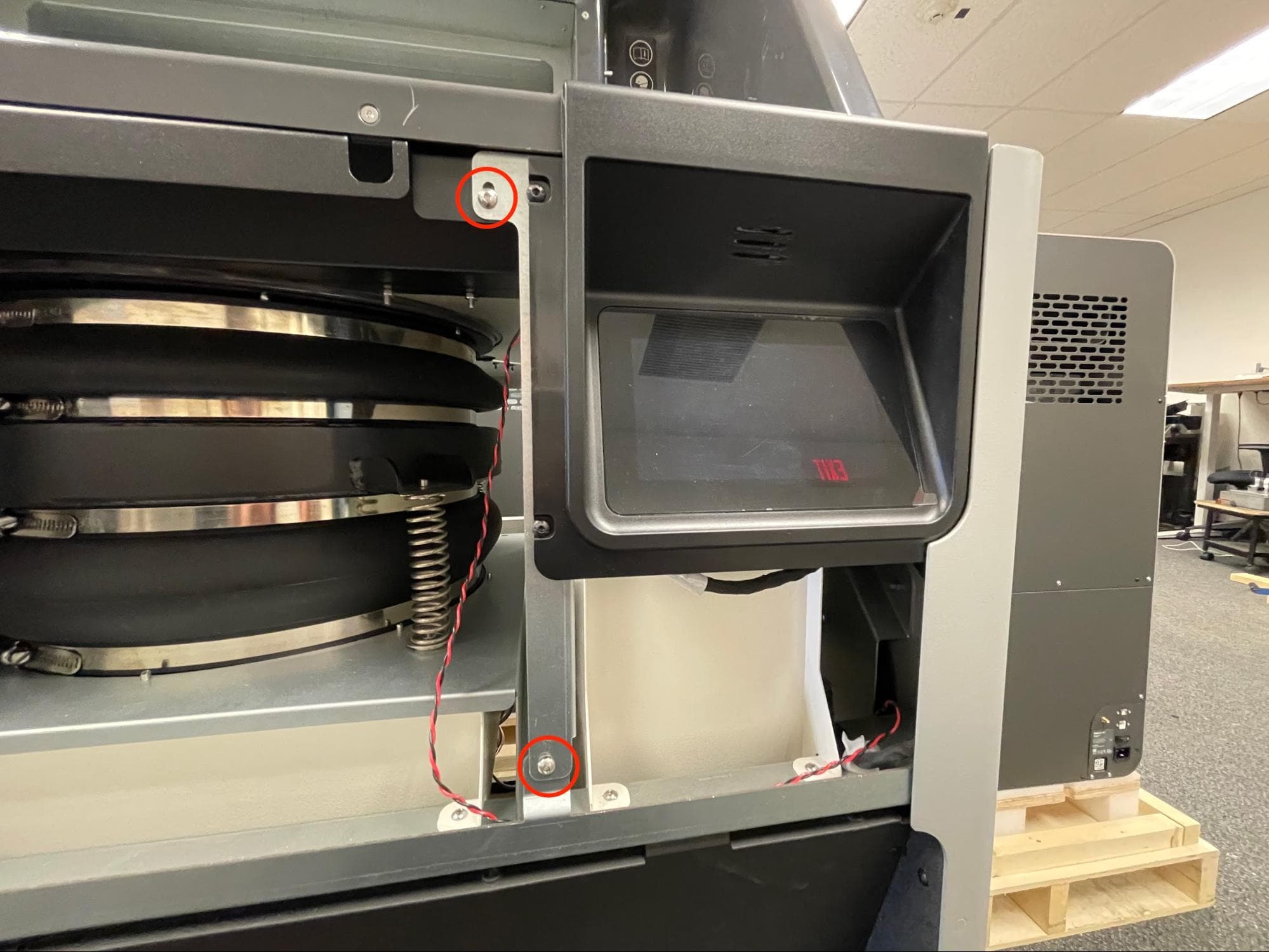

ステップ1：ディスプレイアセンブリフレームの取り付けネジを外す

ディスプレイアセンブリはフレームに取り付けられ、そのフレームがFuse Siftに固定されています。2.5mmの六角ドライバーを使用して、クロム2本（8.0mm）ディスプレイアセンブリのフレームをFuse Siftの前面に固定しているM4ボタンネジです。外したネジは脇に置いておきます。

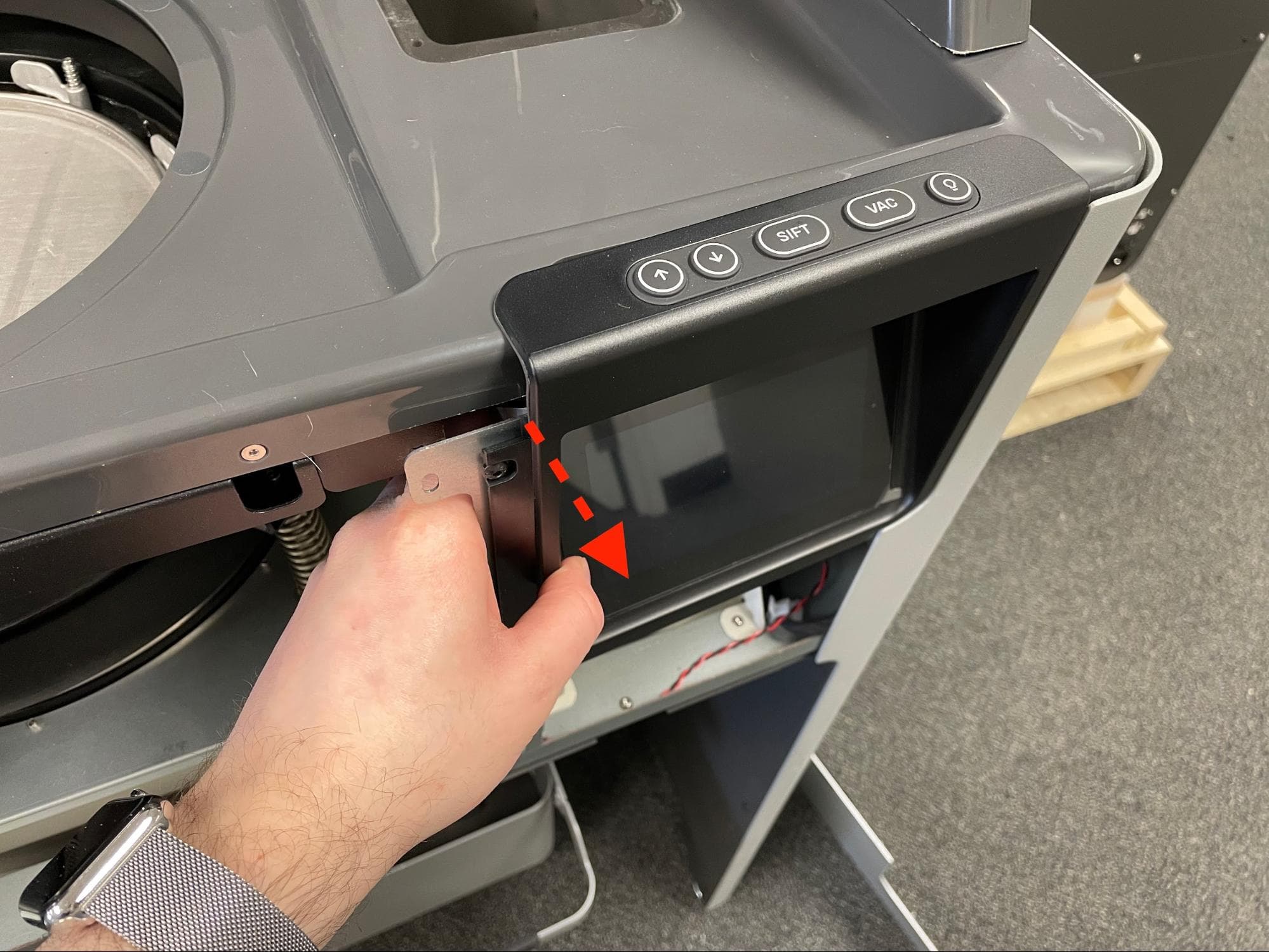

ステップ 2：ディスプレイアセンブリとフレームをFuse Siftから取り外す

ディスプレイアセンブリの左側をゆっくりと外側に引き、次に左に引きます。ディスプレイアセンブリはケーブルでFuse Siftに接続されているため、強く引っ張らないでください。

ステップ 3：ディスプレイアセンブリのケーブルをクランプから外す

Form Washのケーブルクランプディスプレイケーブルを持ちます。

ステップ4：ディスプレイアセンブリをフレームから取り外す

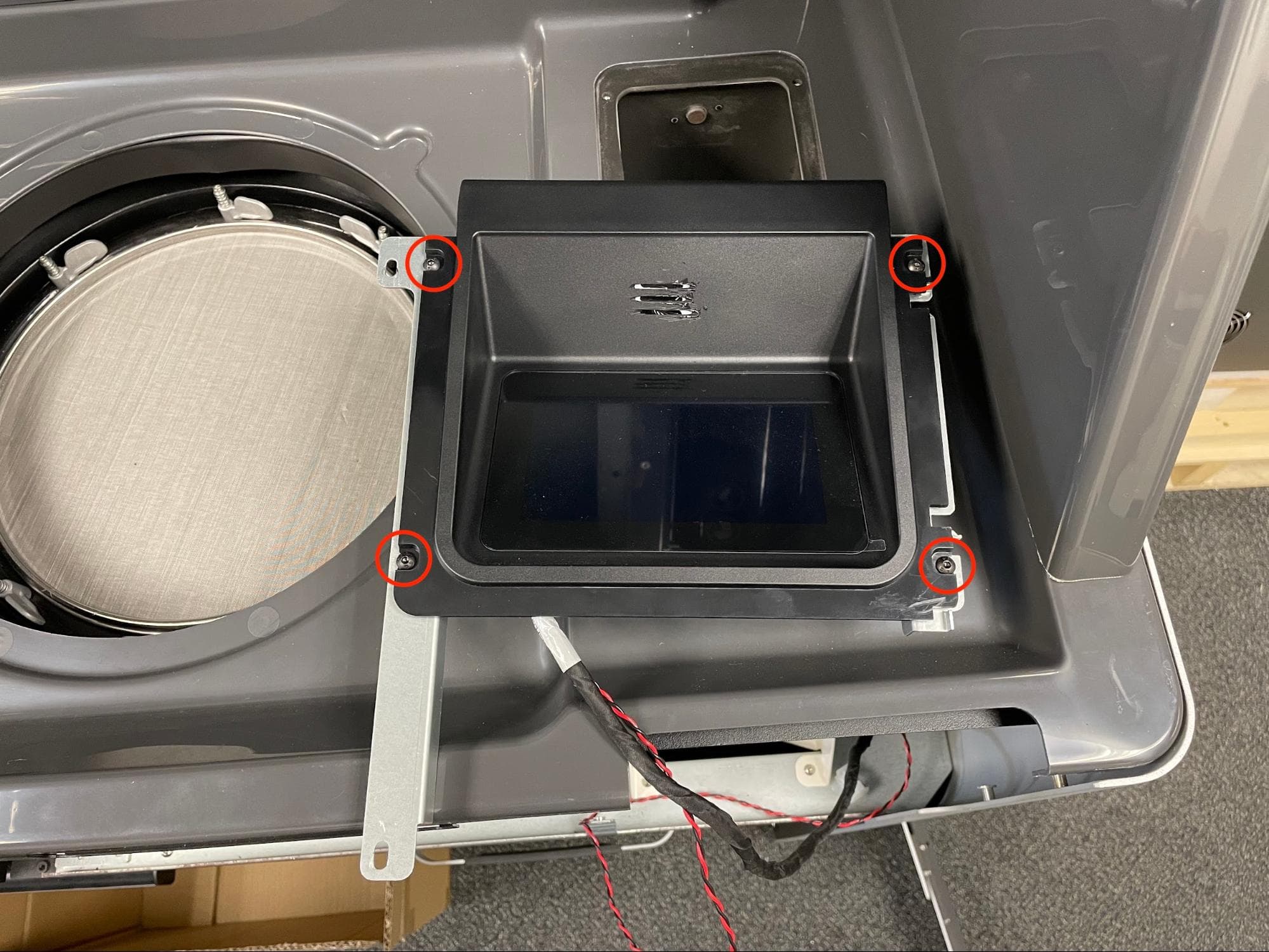

ディスプレイアセンブリを作業スペースに置き、画面側を上に向けます。2.5mmの六角ドライバーを使用して、黒色の7.0mmネジが4本金属フレームをディスプレイアセンブリに固定しているM4ボタンネジ。フレームとネジを脇に置きます。

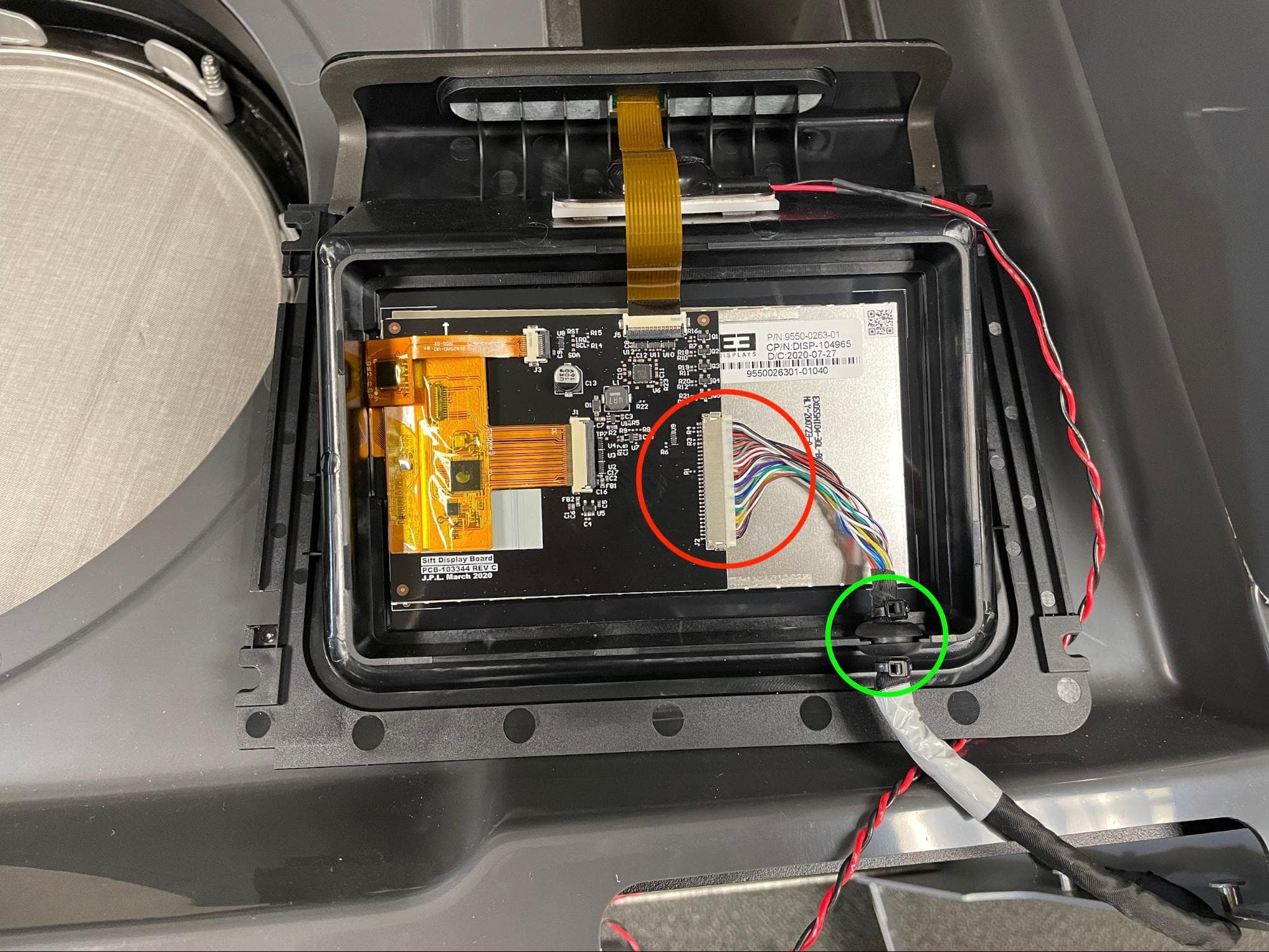

ステップ5：ディスプレイケーブルをディスプレイアセンブリから外す

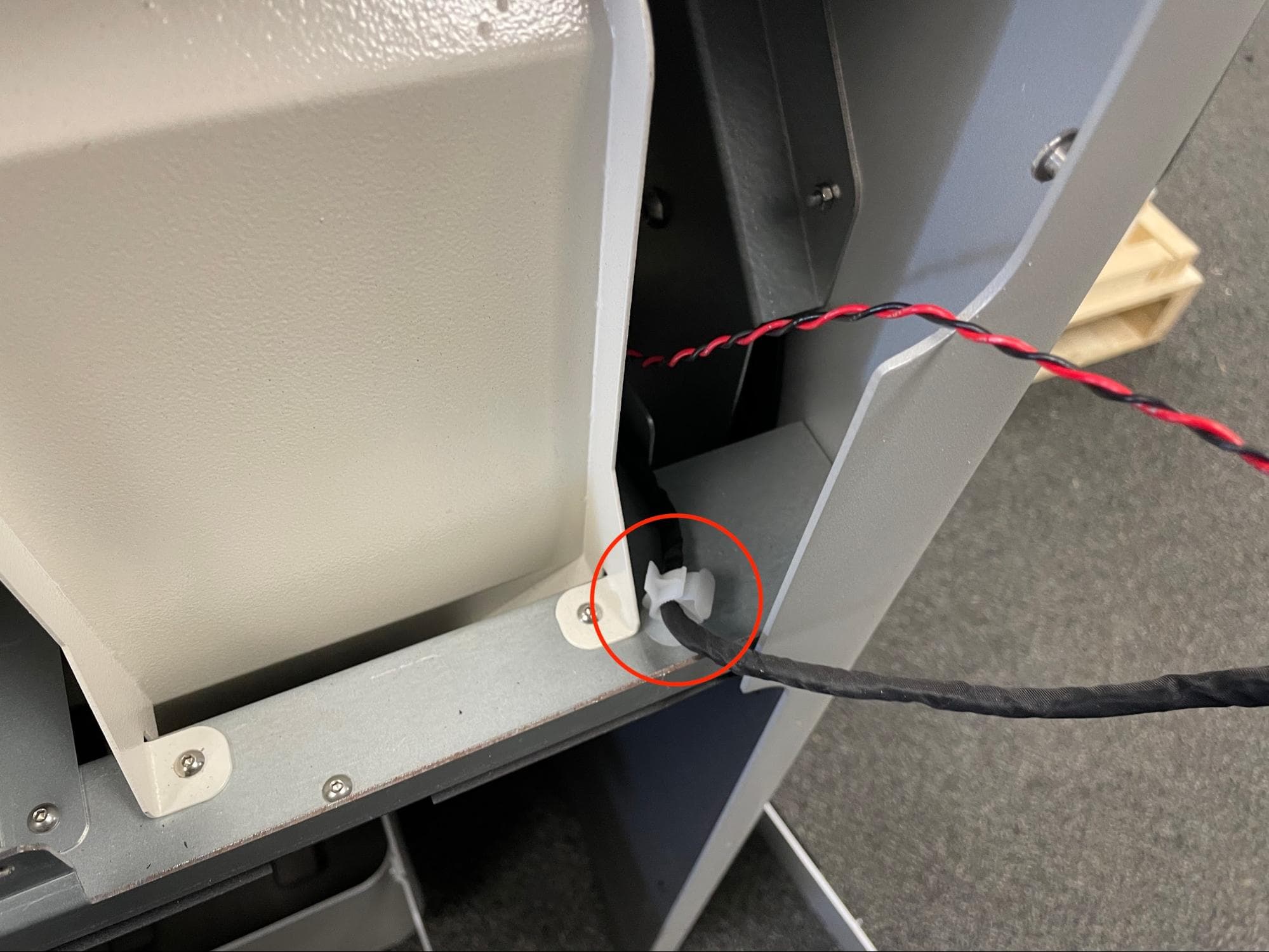

ディスプレイアセンブリを裏返し、ディスプレイケーブルコネクタ元のディスプレイアセンブリからケーブルを慎重に切り離し、ラバーグロメットディスプレイアセンブリからケーブルを外します。ディスプレイアセンブリは脇に置いておき、電子廃棄物と一緒に廃棄します。

ディスプレイアセンブリのみを交換する場合は、交換用ディスプレイアセンブリの取り付けに進んでください。それ以外の場合は、そのまま継続してください。

背面パネルの取り外し

概要：ミキサーアセンブリの背面にアクセスするために、背面の筐体パネルをFuse Siftから取り外します。

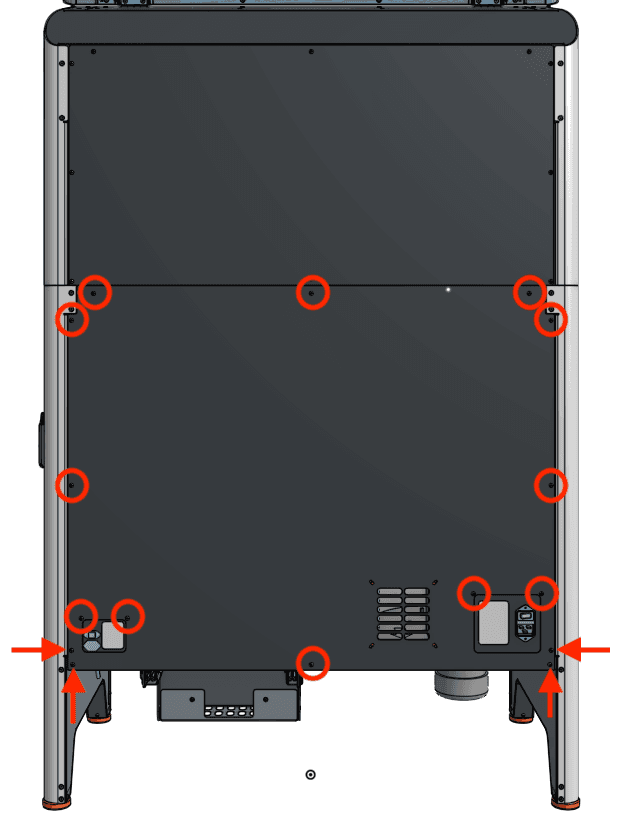

ステップ1：背面パネルの取り付けネジを外す

2.5mmの六角ドライバーを使用して、8.0mmの黒ネジ16本を取り外します。背面パネルをFuse Siftに固定しているM4ネジ。外したネジは脇に置いておきます。

ステップ2：背面パネルを取り外す

背面パネルをFuse Siftから取り外し、脇に置いておきます。

ミキサーアセンブリの取り外し

概要：元のミキサーアセンブリの接続を解除し、取り外します。

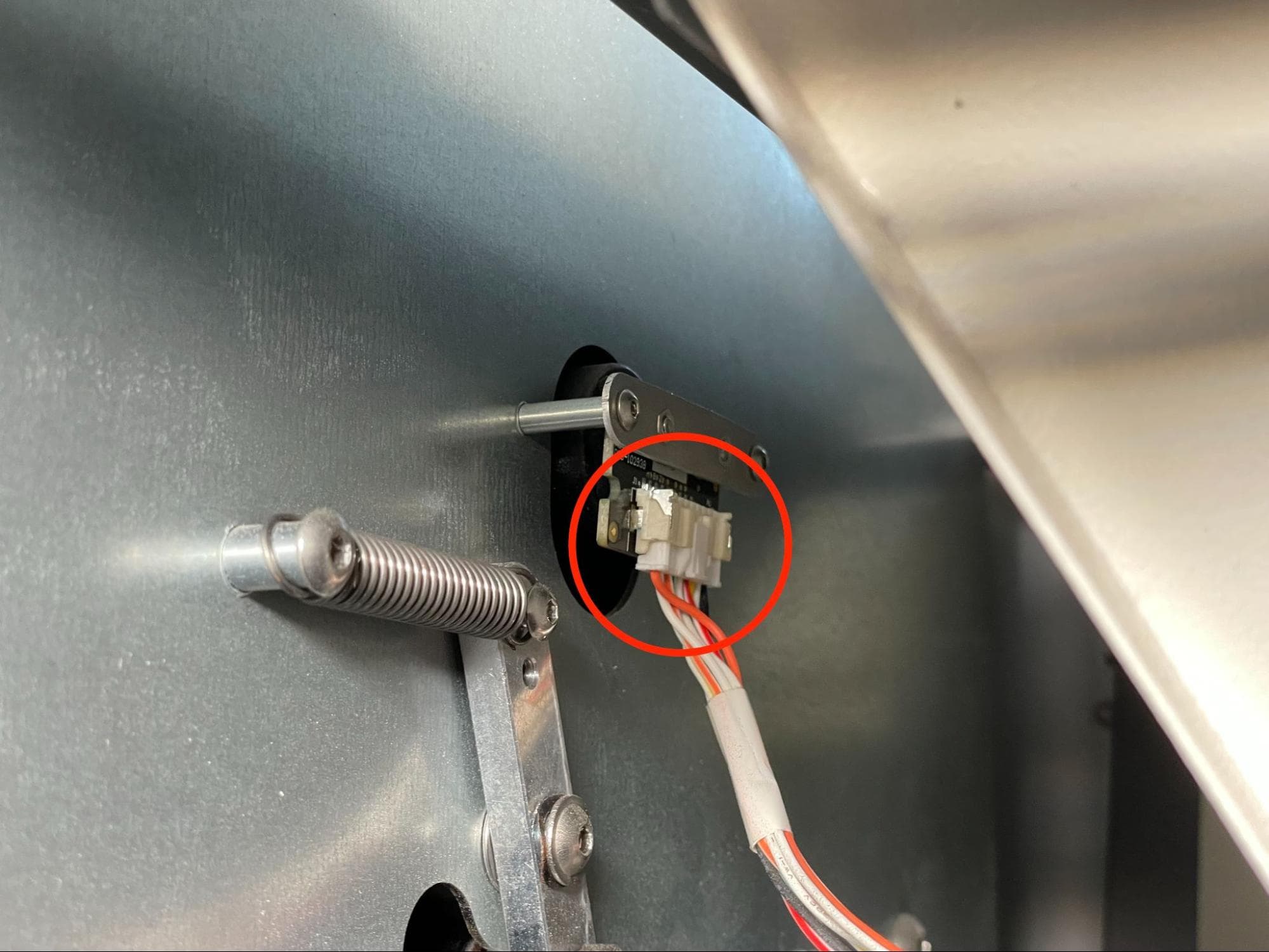

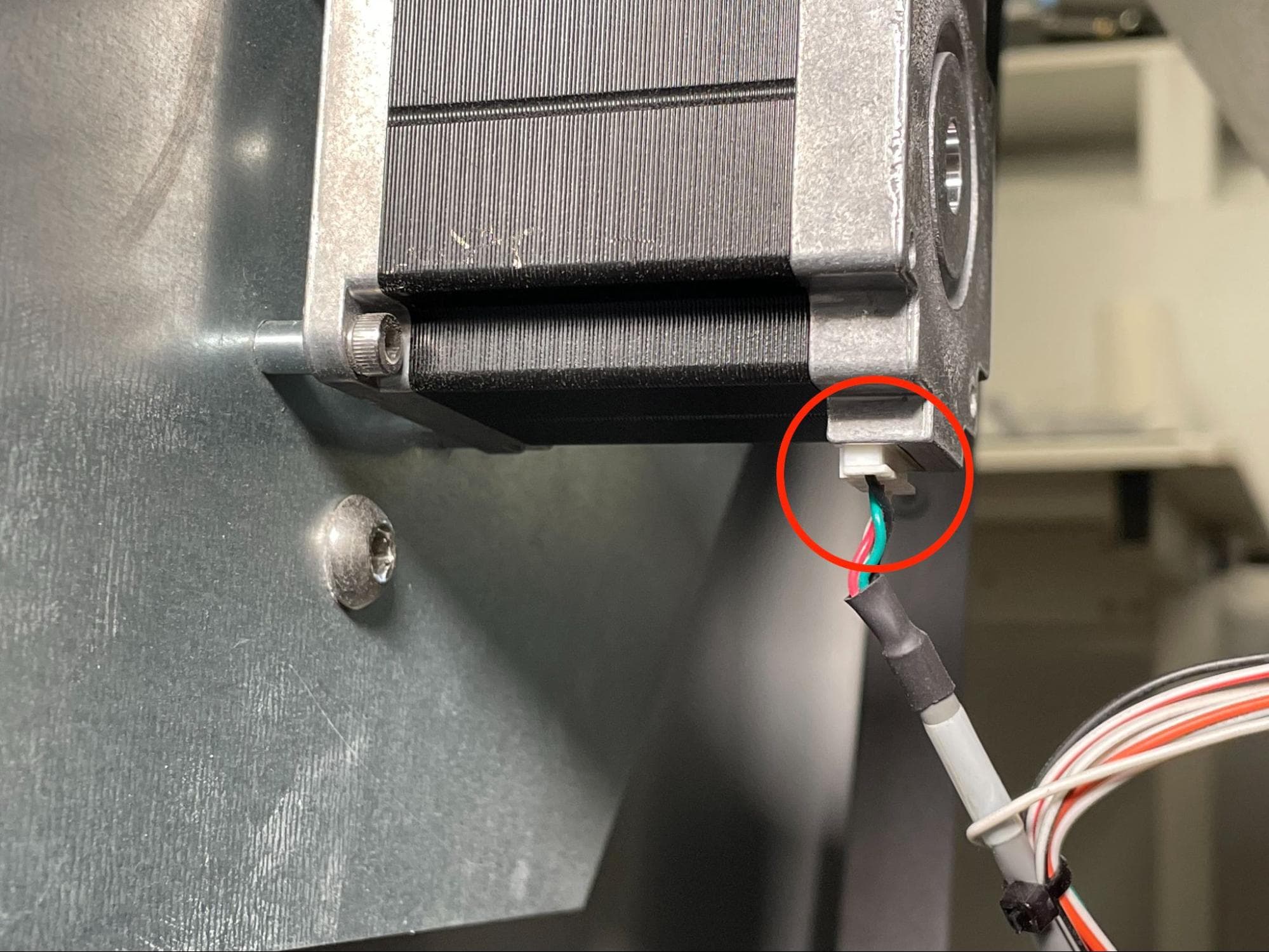

ステップ1：ミキサーアセンブリのケーブルを外す

Fuse Siftの右側にあるミキサーアセンブリの内側の部品を確認します。ミキサーモーターケーブルとミキサーエンコーダーケーブルを外します。ミキサーのエンコーダーケーブルにはロックタブが付いており、ケーブルを抜く前にタブを押し込む必要があります。どちらの場合も、ワイヤー自体ではなくプラスチックのコネクタを引っ張ってください。

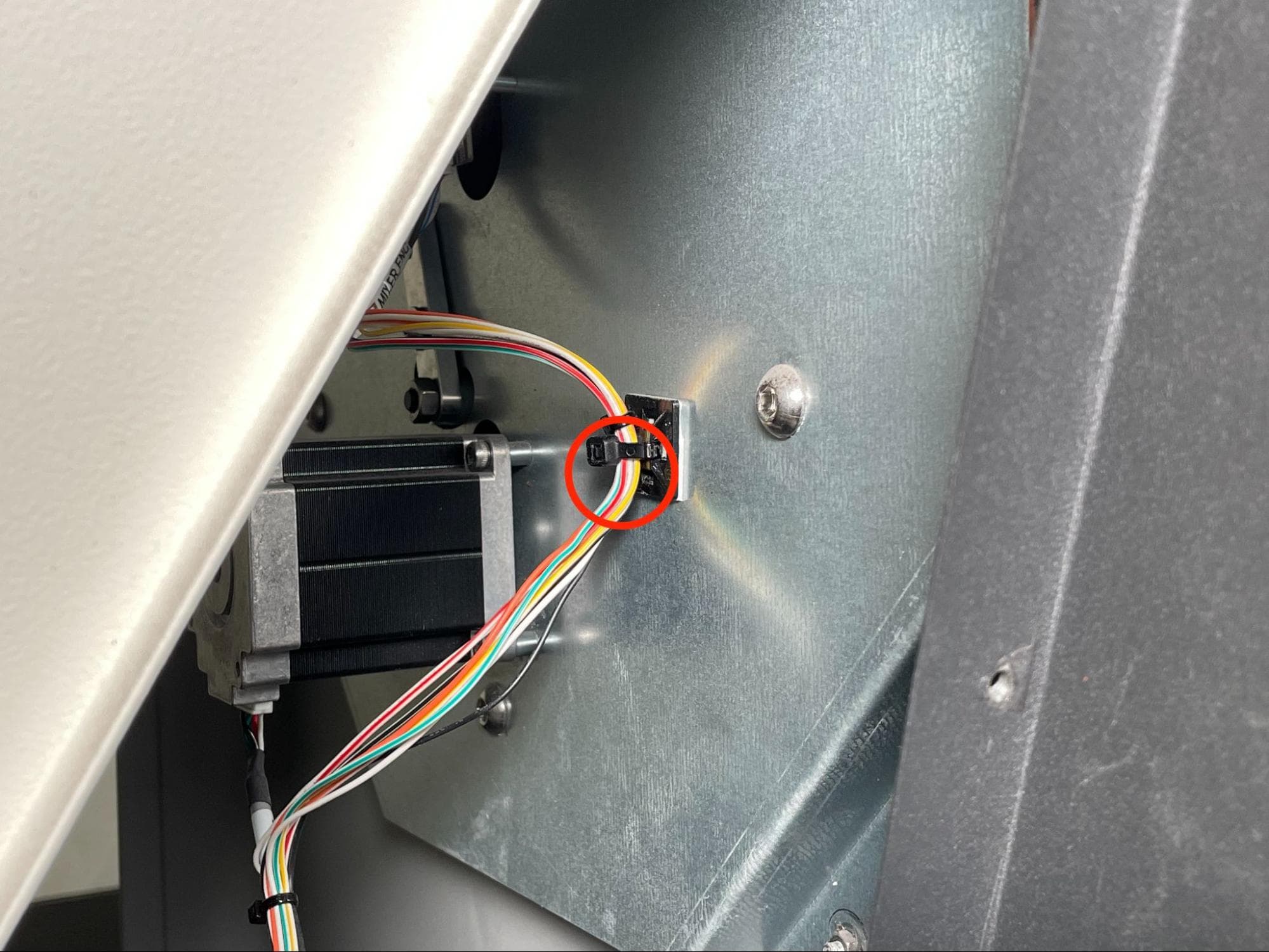

ステップ 2：ミキサーのエンコーダーケーブルハーネスをミキサーから取り外す

平刃カッターで結束バンドエンコーダのケーブルハーネスをミキサーアセンブリに固定します。

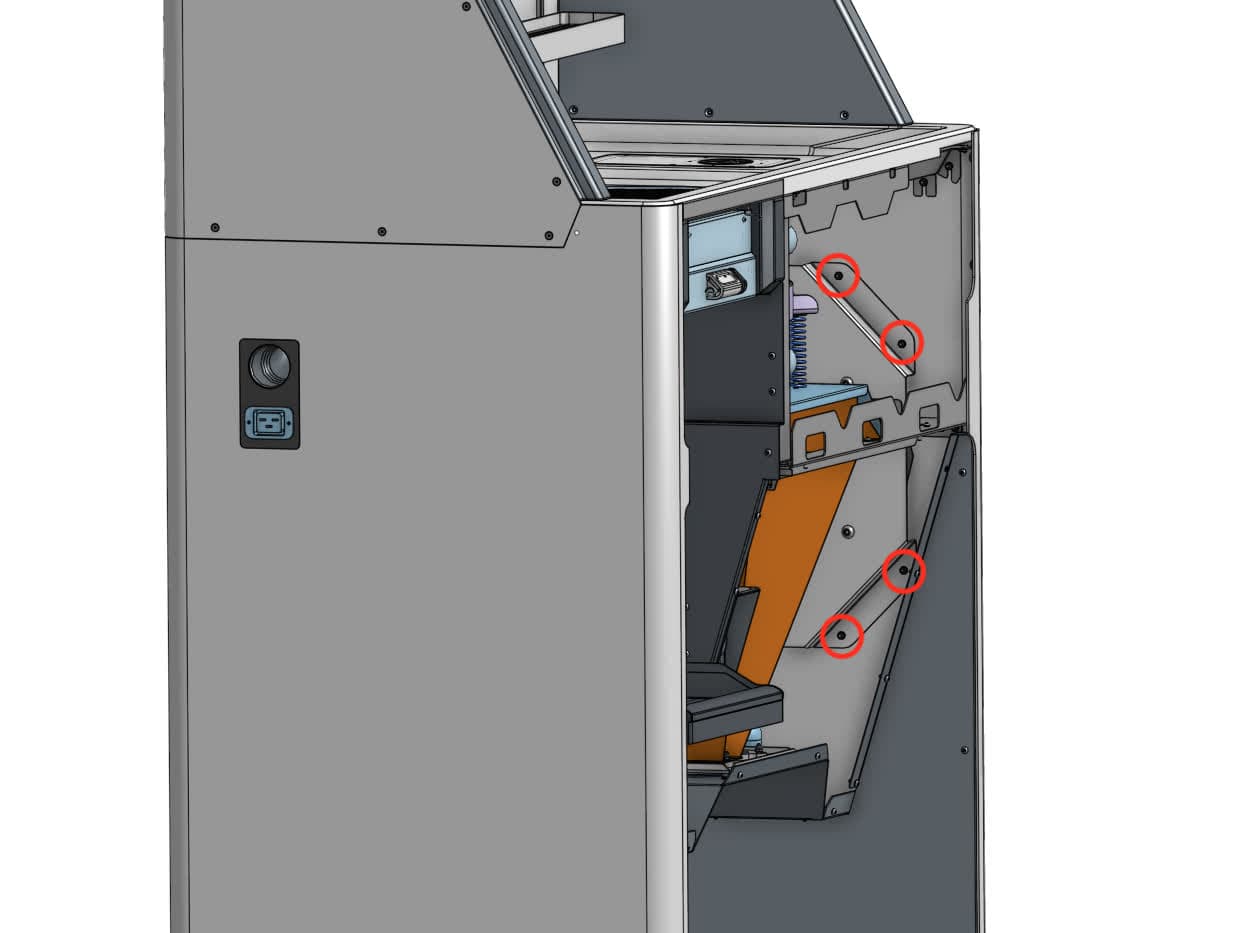

ステップ3：ミキサーアセンブリの取り付けネジを外す

7.0mmのコンパクトソケットまたはボックスレンチを使用して、ミキサーアセンブリをFuse Siftに固定するM4ナット。取り外したナットは

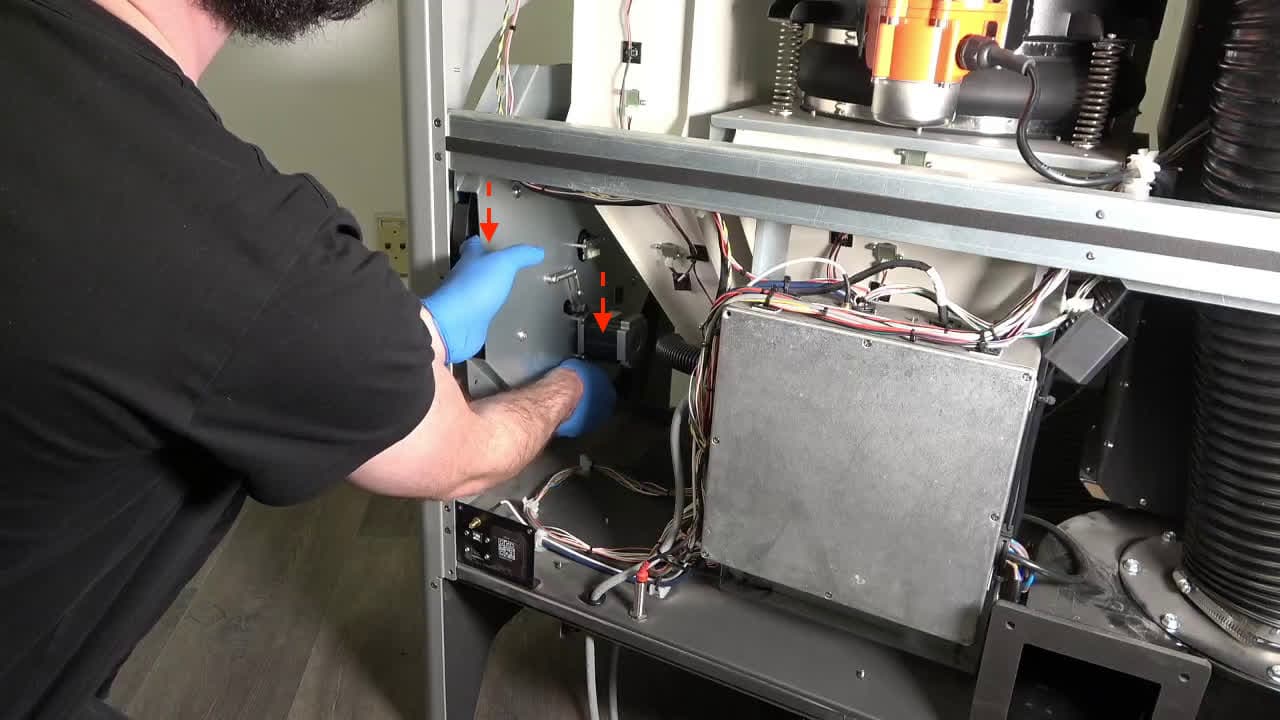

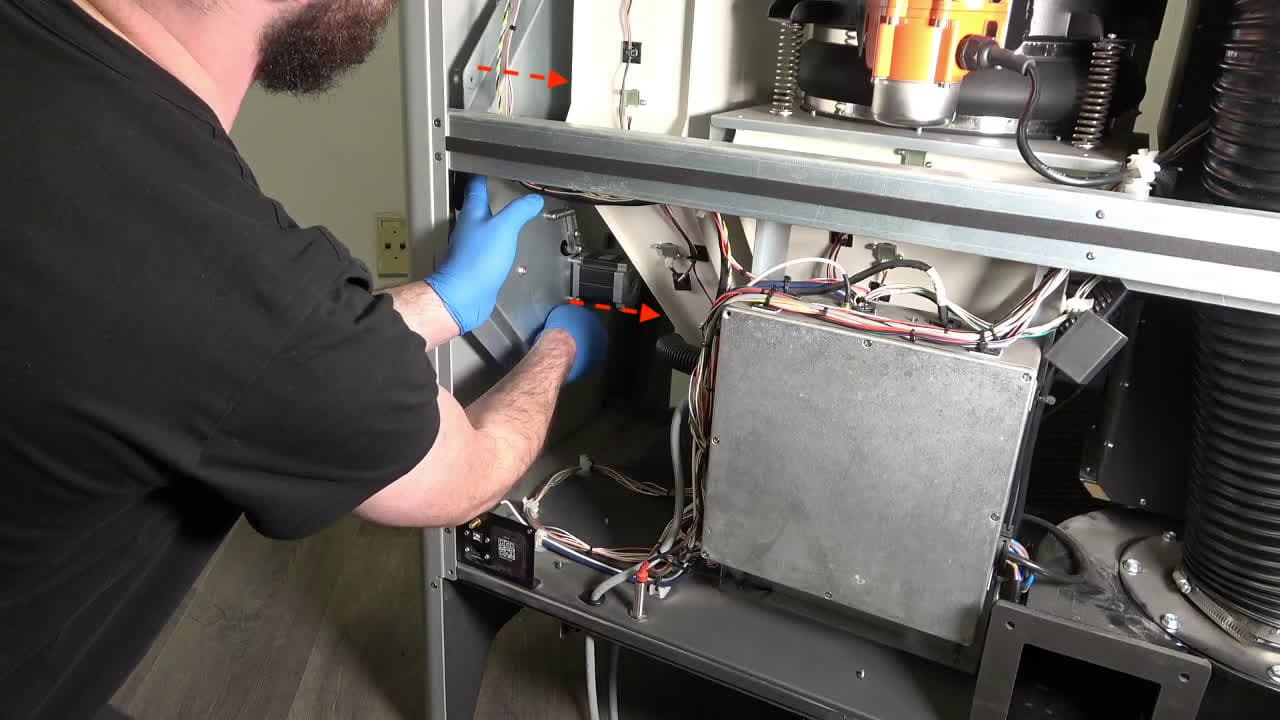

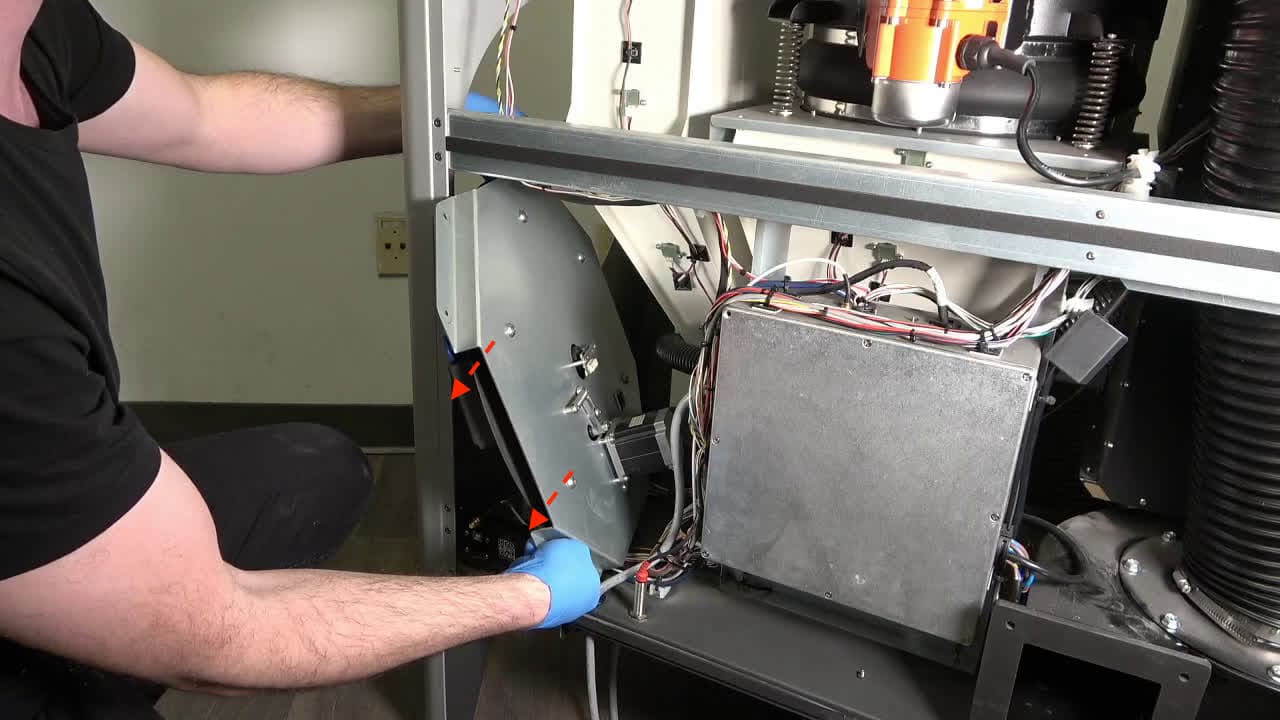

ステップ4：ミキサーアセンブリを取り外す

マシンの背面からミキサーアセンブリのフレームを握ります。ミキサーアセンブリをマシンの中央に向かって引っ張り、固定しているスタッドから外します。ミキサーを、マシンの中央に横たわるミッドブレースの下まで下げます。ミキサーアセンブリを傾けてFuse Siftの左下隅にあるIOパネルをかわし、アセンブリをマシンの後方から取り出します。ミキサーアセンブリは脇に置いておき、電子廃棄物と一緒に廃棄してください。

交換用ミキサーアセンブリの取り付け

概要：交換用ミキサーアセンブリを取り付け、固定し、接続します。

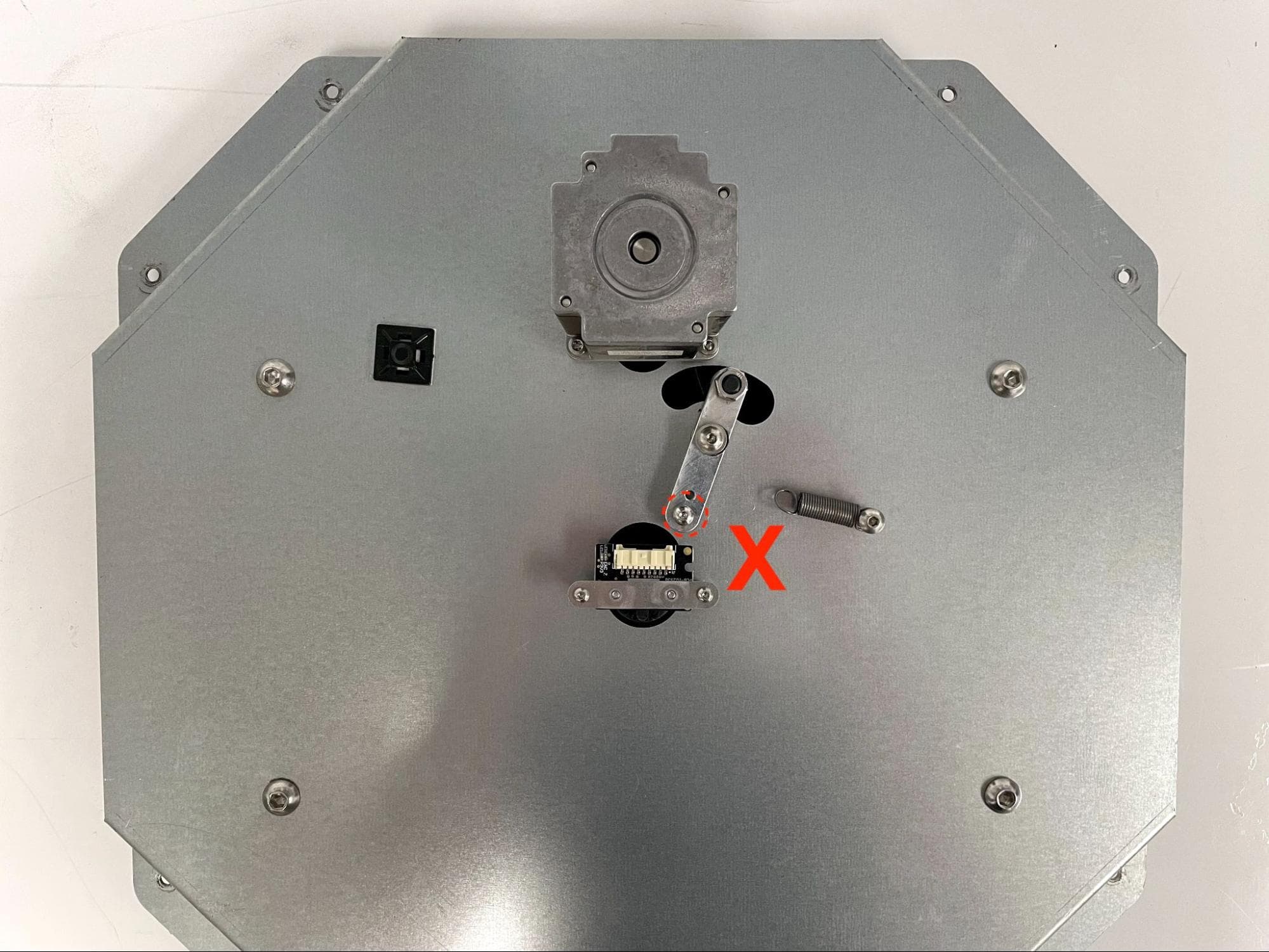

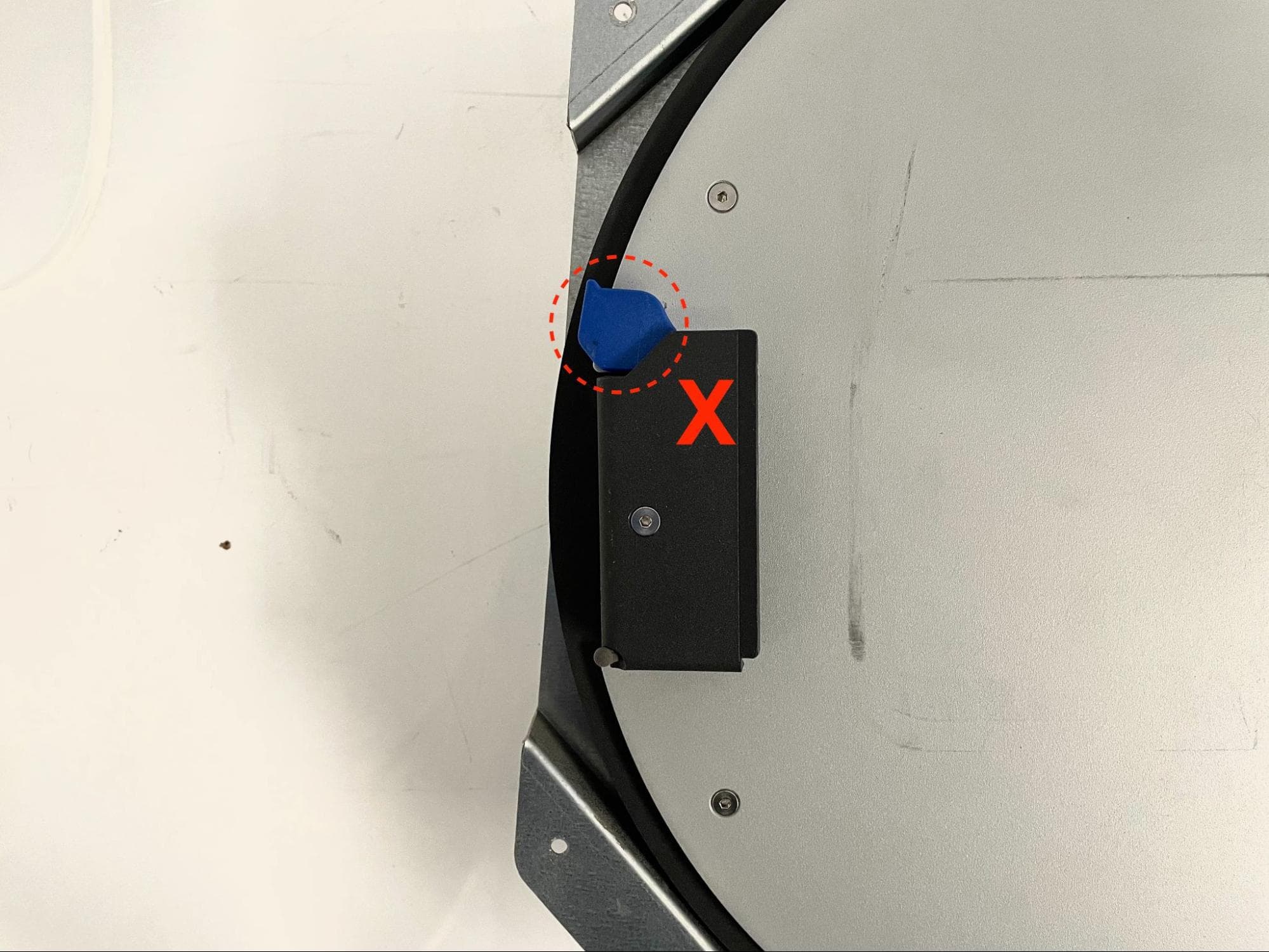

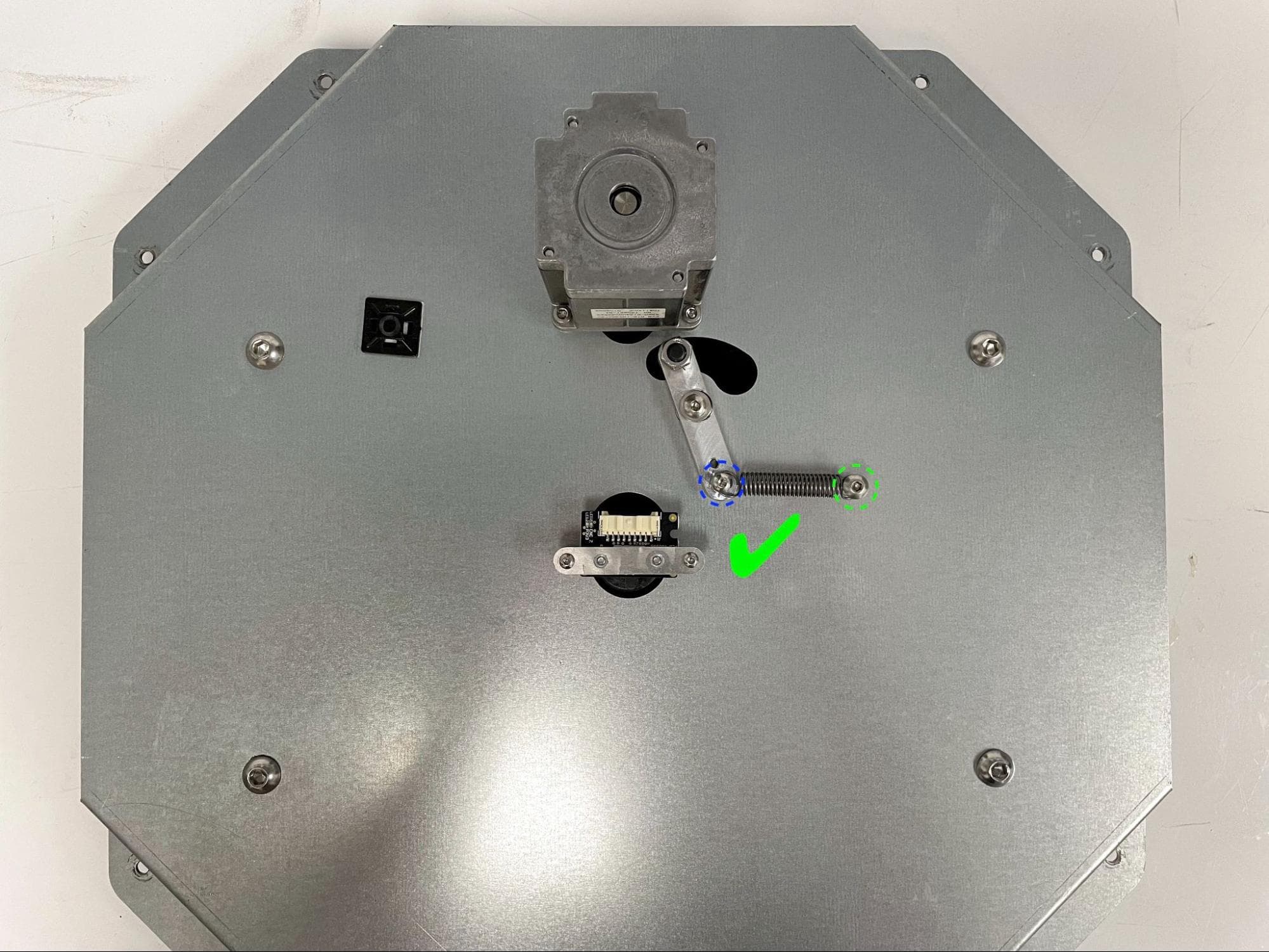

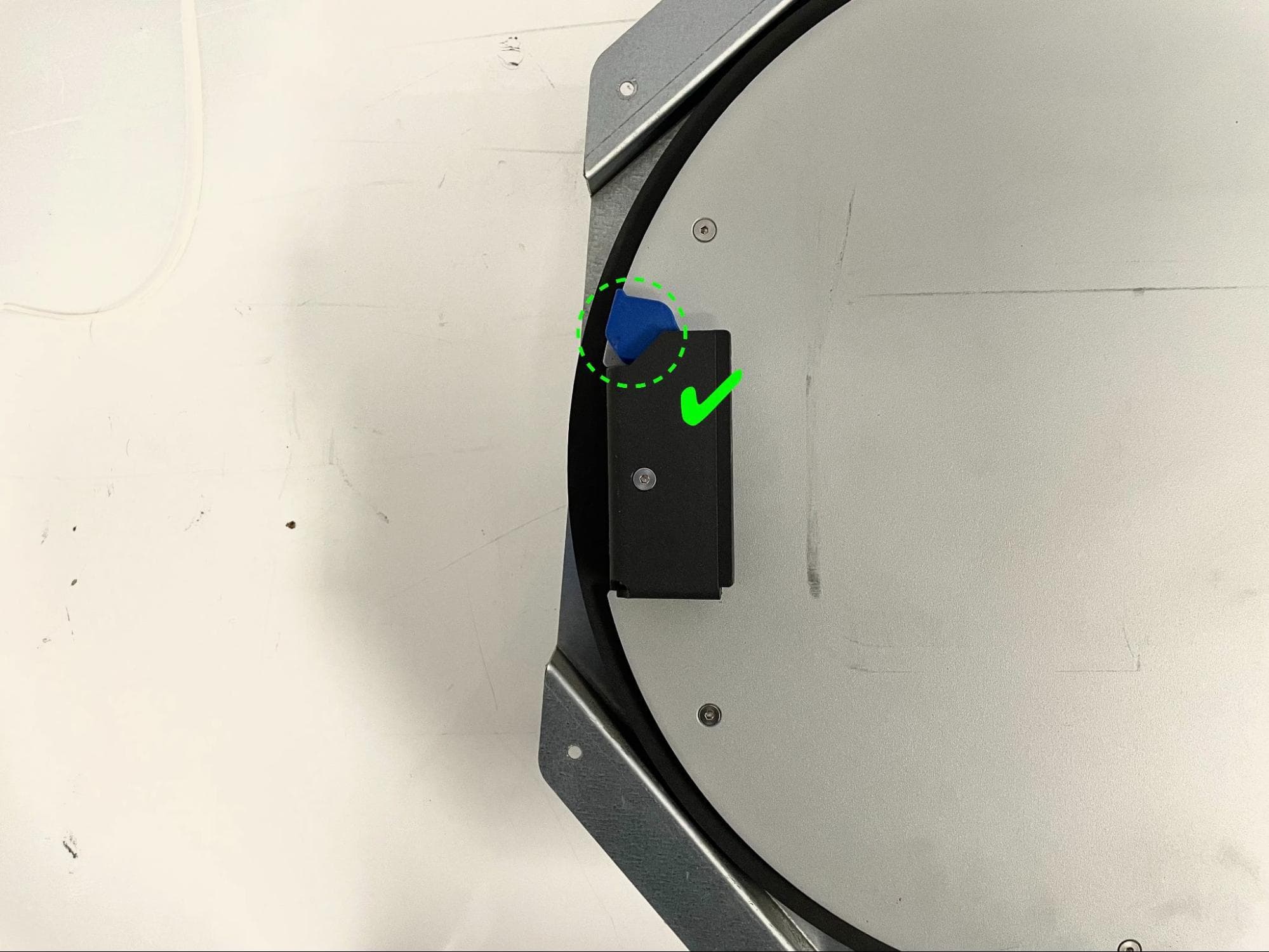

ステップ1：新しいミキサーアセンブリを確認する

新しいミキサーアセンブリを梱包材から取り出し、以下の点を確認します。

ミキサーベルトのテンショナースプリングは、バックプレートまた、テンショニングアーム
ミキサークリップは押し込むと元の位置に戻ります

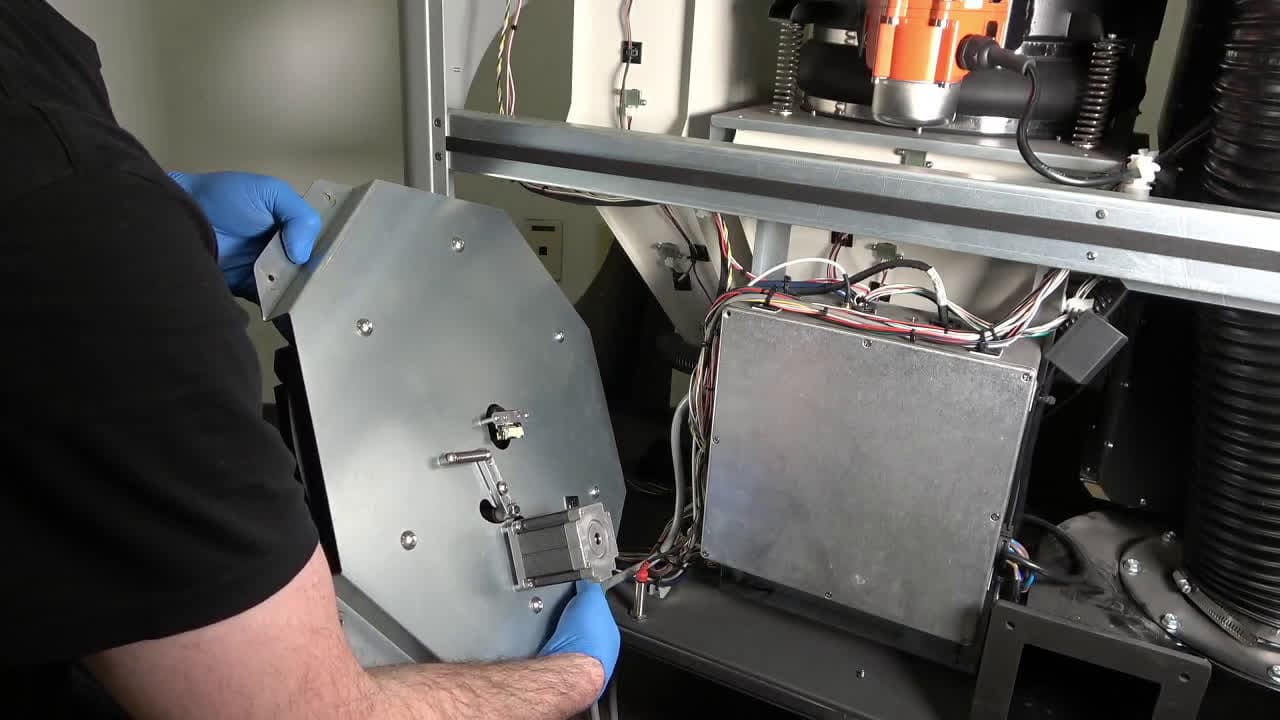

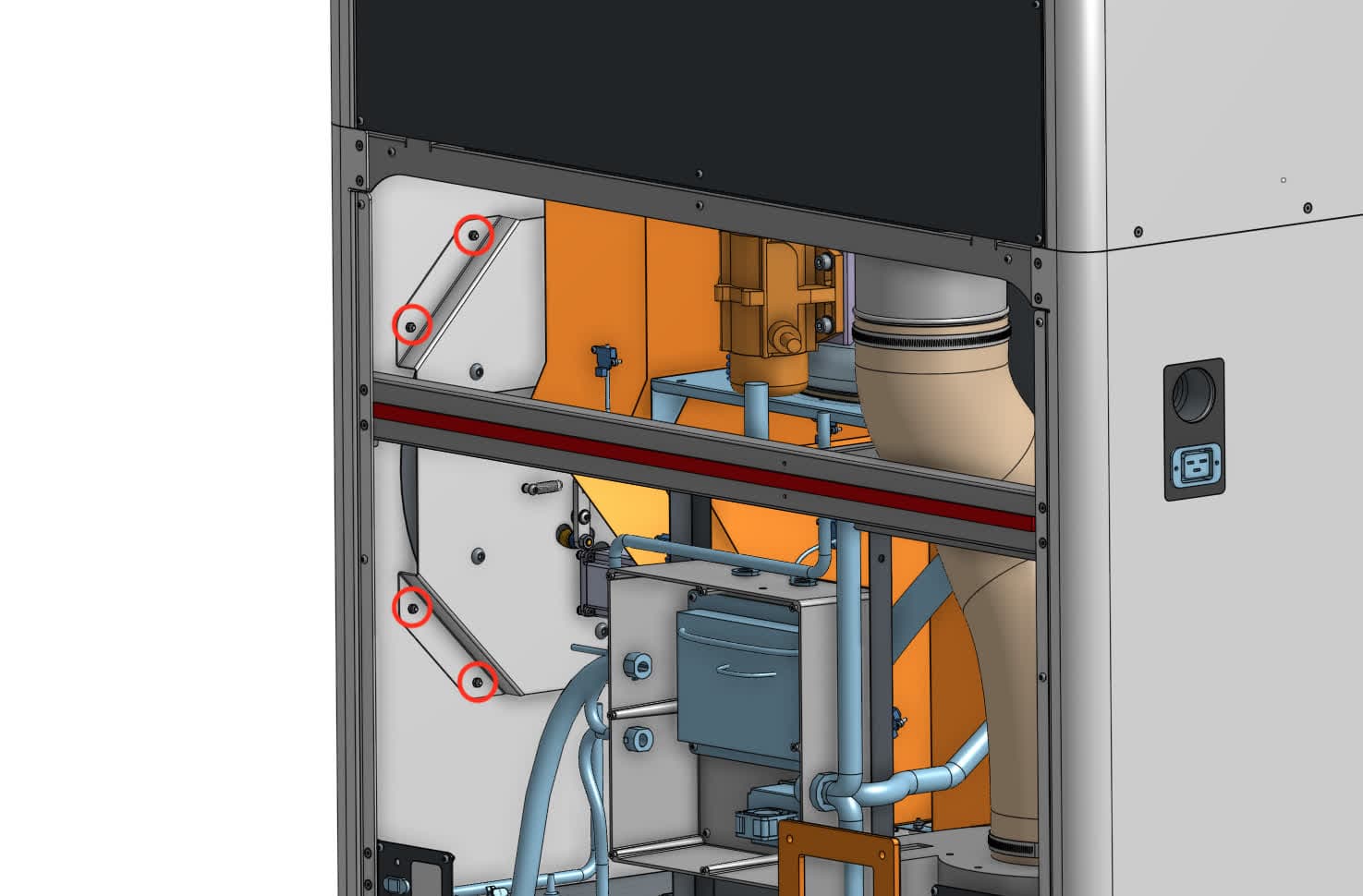

ステップ2：ミキサーアセンブリを取り付ける

ミキサーアセンブリのフレームを持ち、モーターがエンコーダの下になるように持ち上げます。ミキサーアセンブリを傾けてIOパネルを避け、アセンブリをマシンの背面に誘導します。ミキサーアセンブリをゆっくりと持ち上げ、Fuse Siftの内壁にある8つのスタッドに合わせ、4つのフランジがすべて本体の内壁と同じ高さになるように押し込みます。

ステップ3：ミキサーアセンブリを固定する

8本のスタッドボルトのネジ山に、Loctite 243または同等のネジロック剤を少量塗布します。8本のスタッドボルトそれぞれにクロムM4ナットを1個ずつねじ込み、7.0mmのコンパクトソケットまたはボックスレンチを使用してしっかりと締め付けます。

ステップ4：ミキサーアセンブリのケーブルを接続する

モーターとエンコーダーのケーブルを再接続します。エンコーダケーブルのロックタブがカチッと音を立てて所定の位置に収まっていることを確認します。

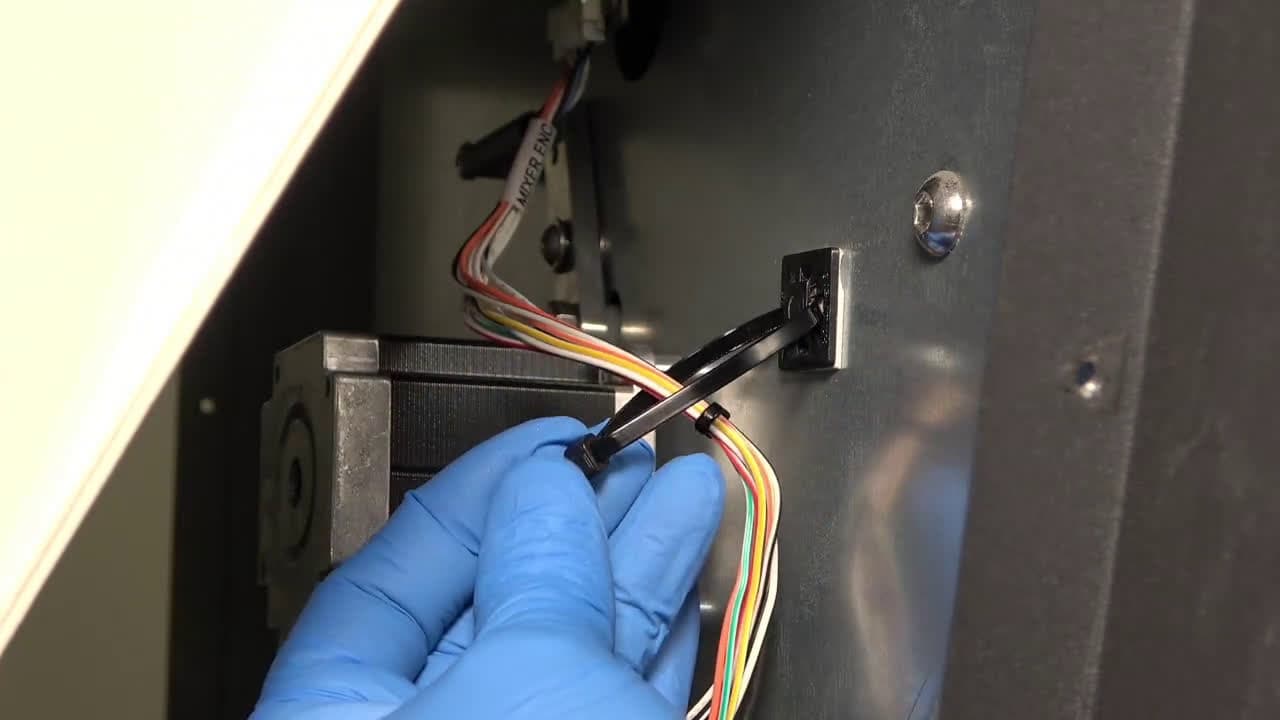

ステップ5：エンコーダのケーブルハーネスを配線する

新しいミキサーアセンブリのアンカーにナイロン製の結束バンドを通し、エンコーダーのケーブルハーネスの周りに固定します。フラッシュカッターで余分な結束バンドを切り取ります。

背面パネルの再装着

概要：新しいディスプレイアセンブリとケーブルを取り付けた後、背面の筐体パネルを取り付けて固定します。

ステップ1：背面パネル固定用ネジを準備する

リアパネルをFuse Siftに固定している16本の黒い8.0mmのM4ボタンネジのそれぞれに、Loctite 243または同様のネジロック剤を少量塗布します。

ステップ2：背面パネルを取り付ける

背面パネルをFuse Siftに取り付けます。

ステップ3：背面パネルを固定する

8.0mmのM4ボタンネジを、背面パネルの16個のネジ穴にそれぞれ1本ずつねじ込みます。2.5mm六角ドライバーを使用し、しっかりと締め付けます。

ヒント：

上部の3本のネジから始め、残りのネジを締めている間、パネルを固定します。

下部前面パネルの再装着

概要：新しいミキサーアセンブリを取り付けた後、下部前面の筐体パネルを取り付けて固定します。

ステップ1：下部前面パネルを取り付ける

下部前面の筐体パネルをFuse Siftに取り付けます。パネルの20個のネジ穴を、マシン本体の対応するネジ穴に合わせます。

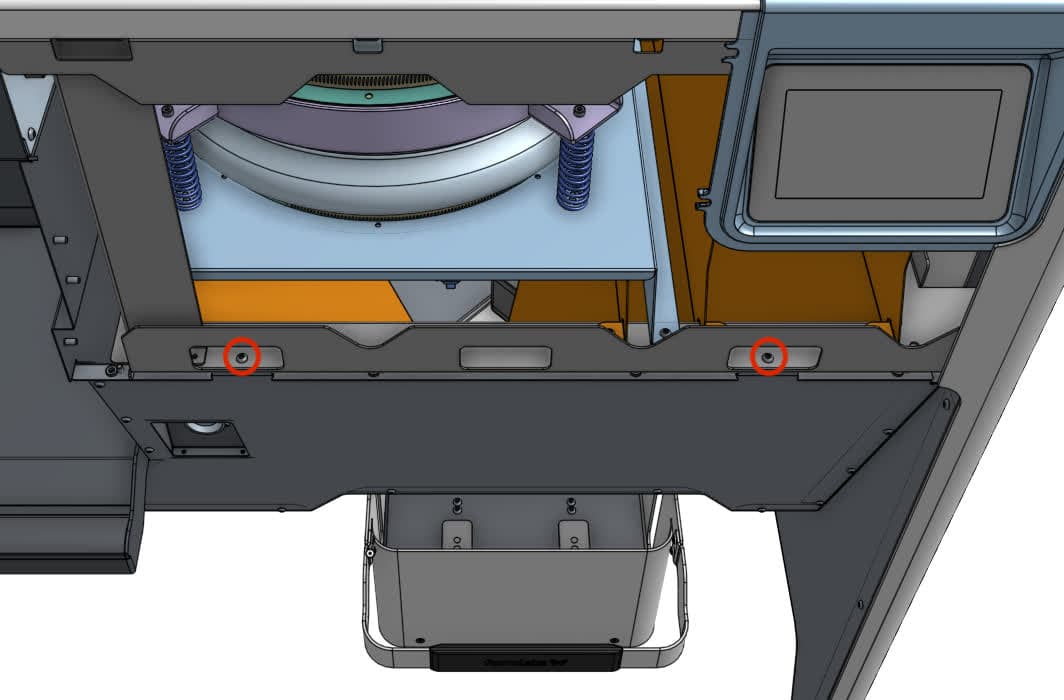

ステップ2：下部前面パネルを固定する

下部前面パネルをFuse Siftに固定している8.0mmのM4ボタンヘッドネジ20本のそれぞれに、Loctite 243または同等のネジロック剤を少量塗布します。パネル上部のネジ穴2箇所に、クロムネジを1本ずつねじ込みます。パネル前面の18個のネジ穴に、黒いネジを1本ずつねじ込みます。2.5mmの六角ドライバーを使用して、20本のネジをすべてしっかりと締め付けます。

ディスプレイアセンブリを再度取り付ける

概要：ディスプレイアセンブリを取り付け、固定し、接続します。

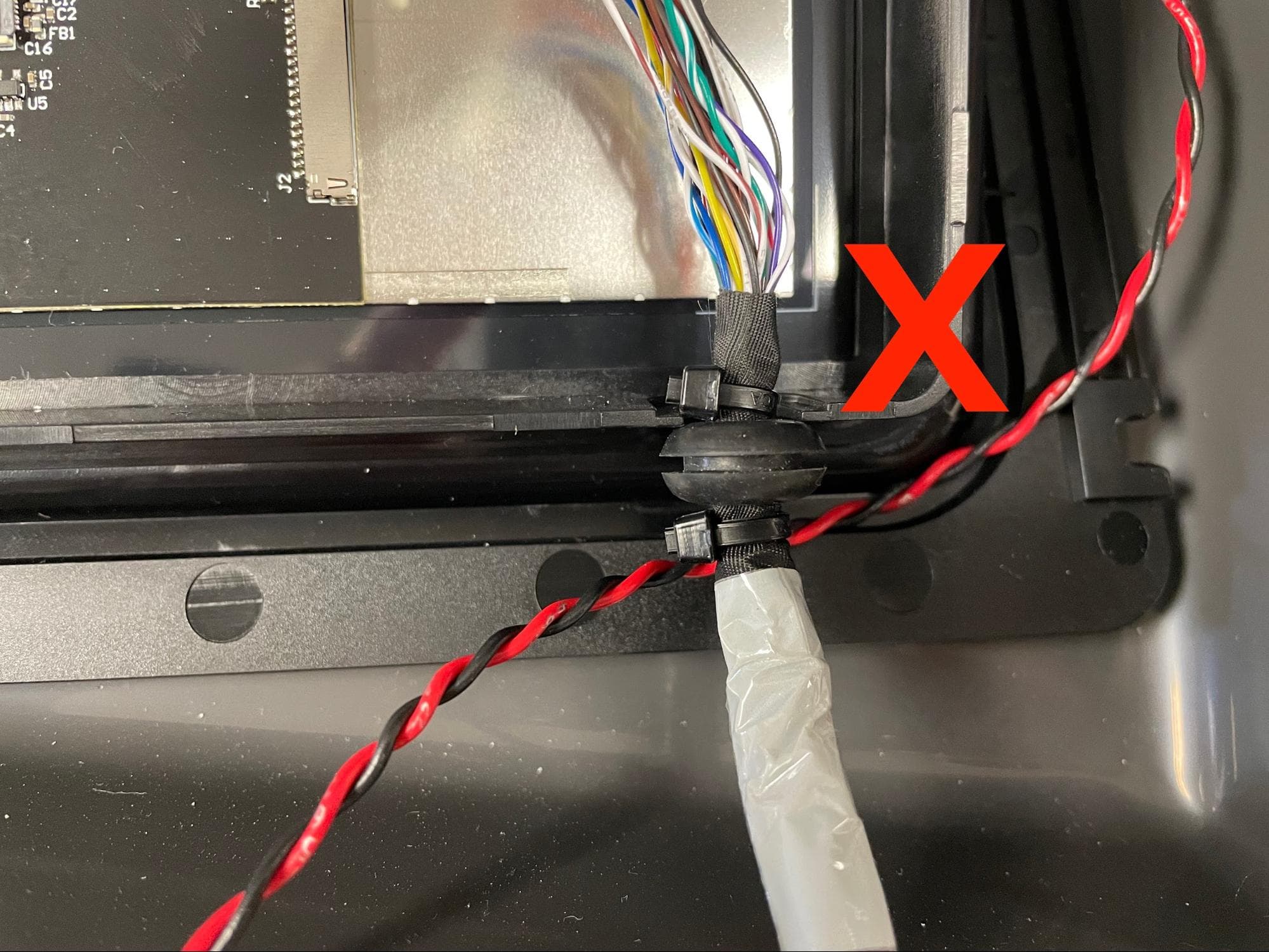

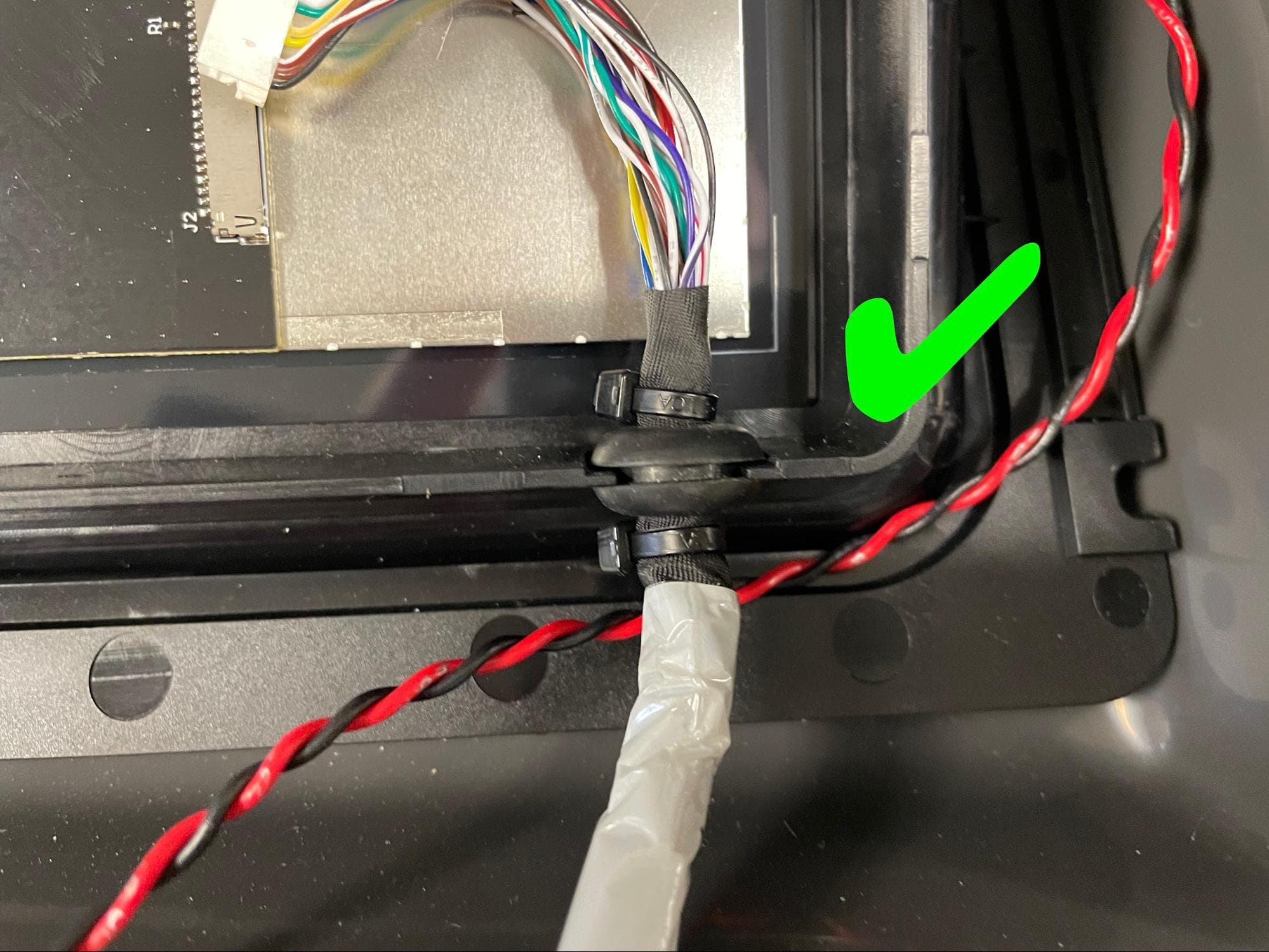

ステップ1：ディスプレイケーブルのグロメットをディスプレイアセンブリに取り付ける

ディスプレイケーブルのゴム製グロメットの溝を、ディスプレイアセンブリの切り欠きに合わせてはめ込みます。

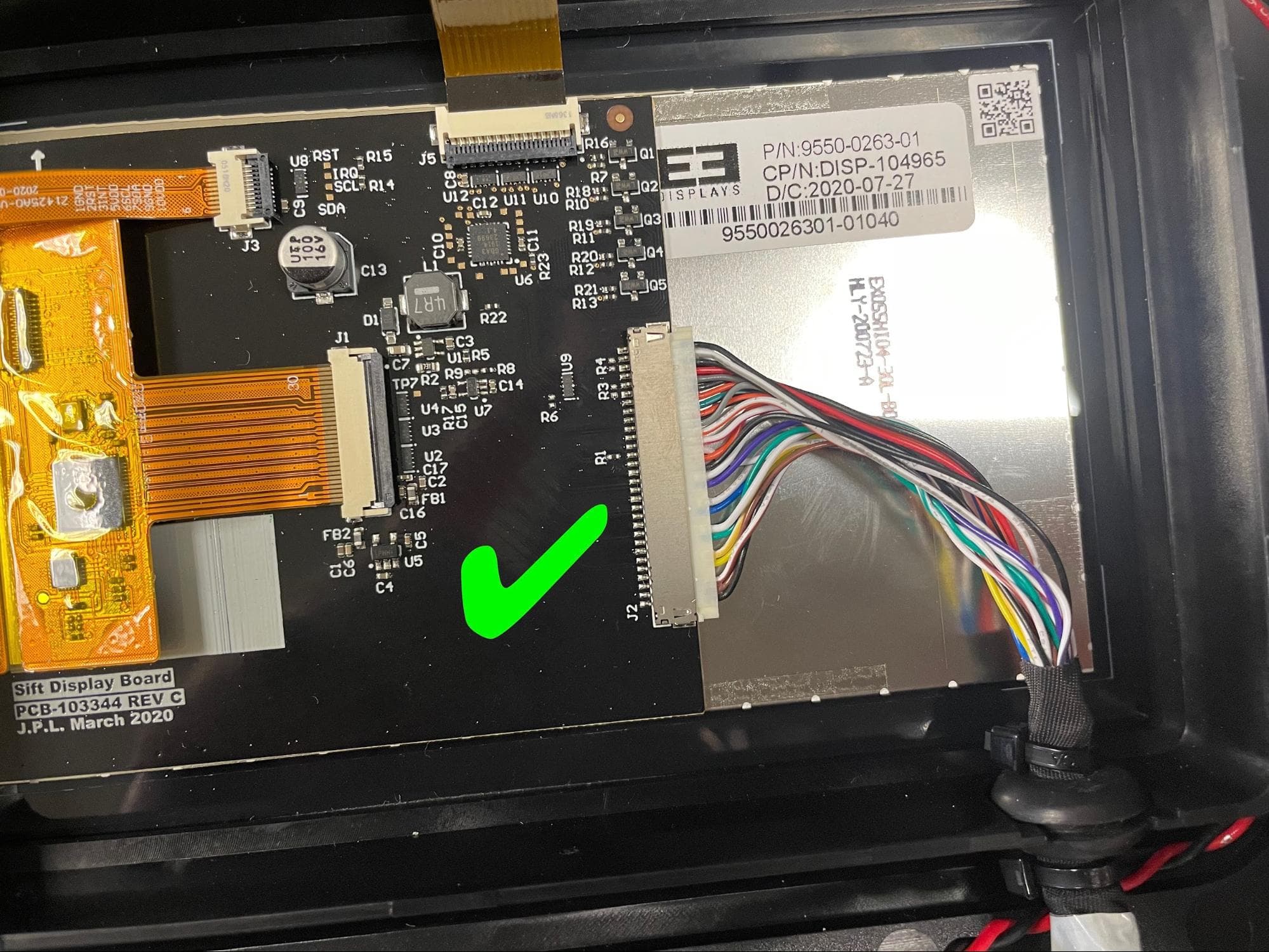

ステップ2：ディスプレイケーブルをディスプレイアセンブリに接続する

ディスプレイケーブルのコネクタをディスプレイアセンブリに差し込みます。

ステップ3：ディスプレイアセンブリをフレームに取り付ける

ディスプレイアセンブリを金属フレームの上に置き、フレームの長い方の端が左側になるようにします。ディスプレイアセンブリの4つのネジ穴を、フレームの対応するネジ穴に合わせます。

ステップ4：ディスプレイアセンブリをフレームに固定する

ディスプレイアセンブリをフレームに固定している4本の黒い8.0mmのM4ボタンヘッドネジのそれぞれに、Loctite 243または同等のネジロック剤を少量塗布します。ディスプレイアセンブリの4つのネジ穴にそれぞれ1本ずつネジを通します。2.5mmの六角ドライバーを使用して、しっかりと締め付けます。

ステップ4：ディスプレイケーブルを配線する

ディスプレイケーブルをディスプレイアセンブリ下のケーブルクランプに戻し、ロックを再度かけます。

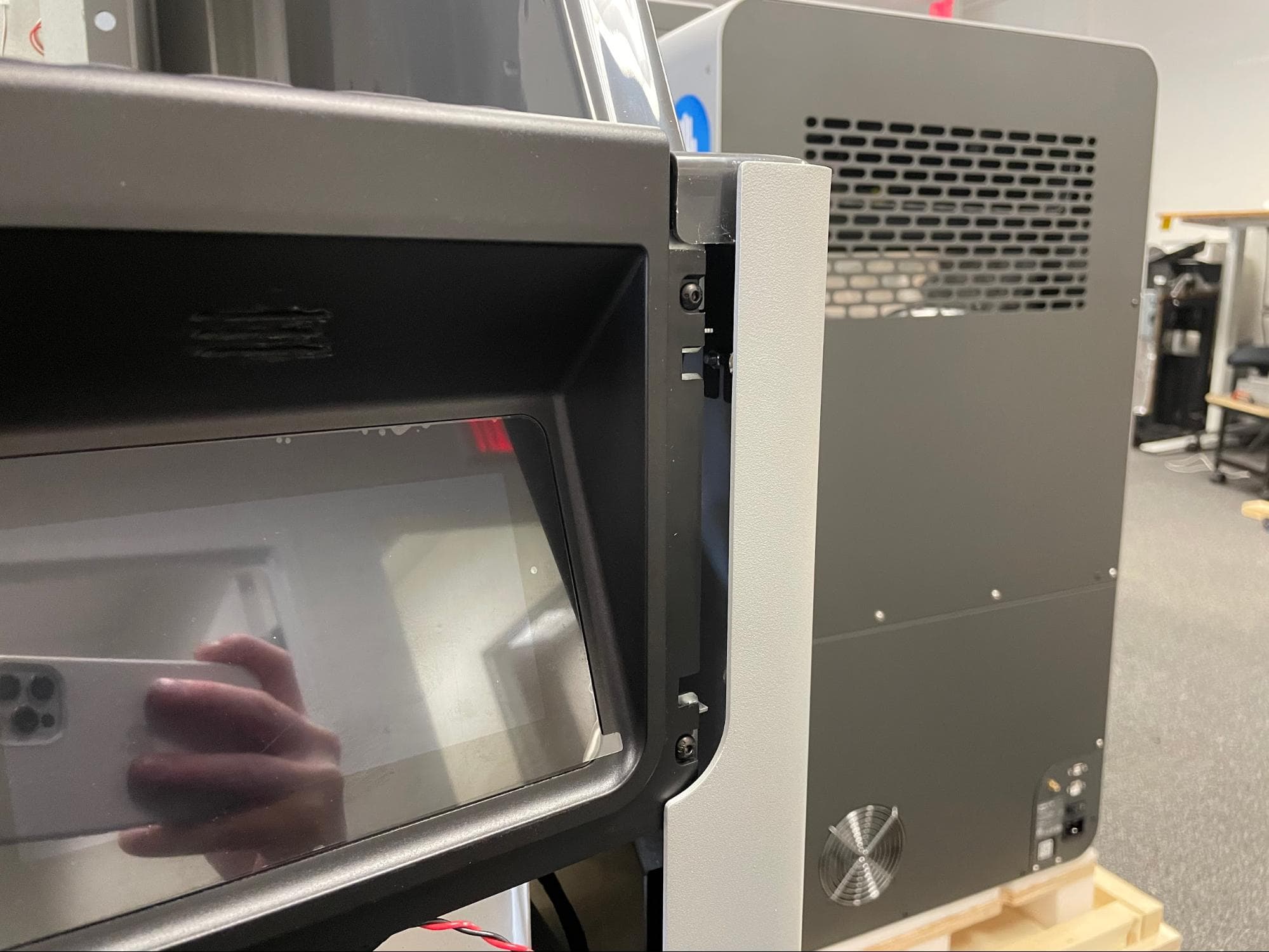

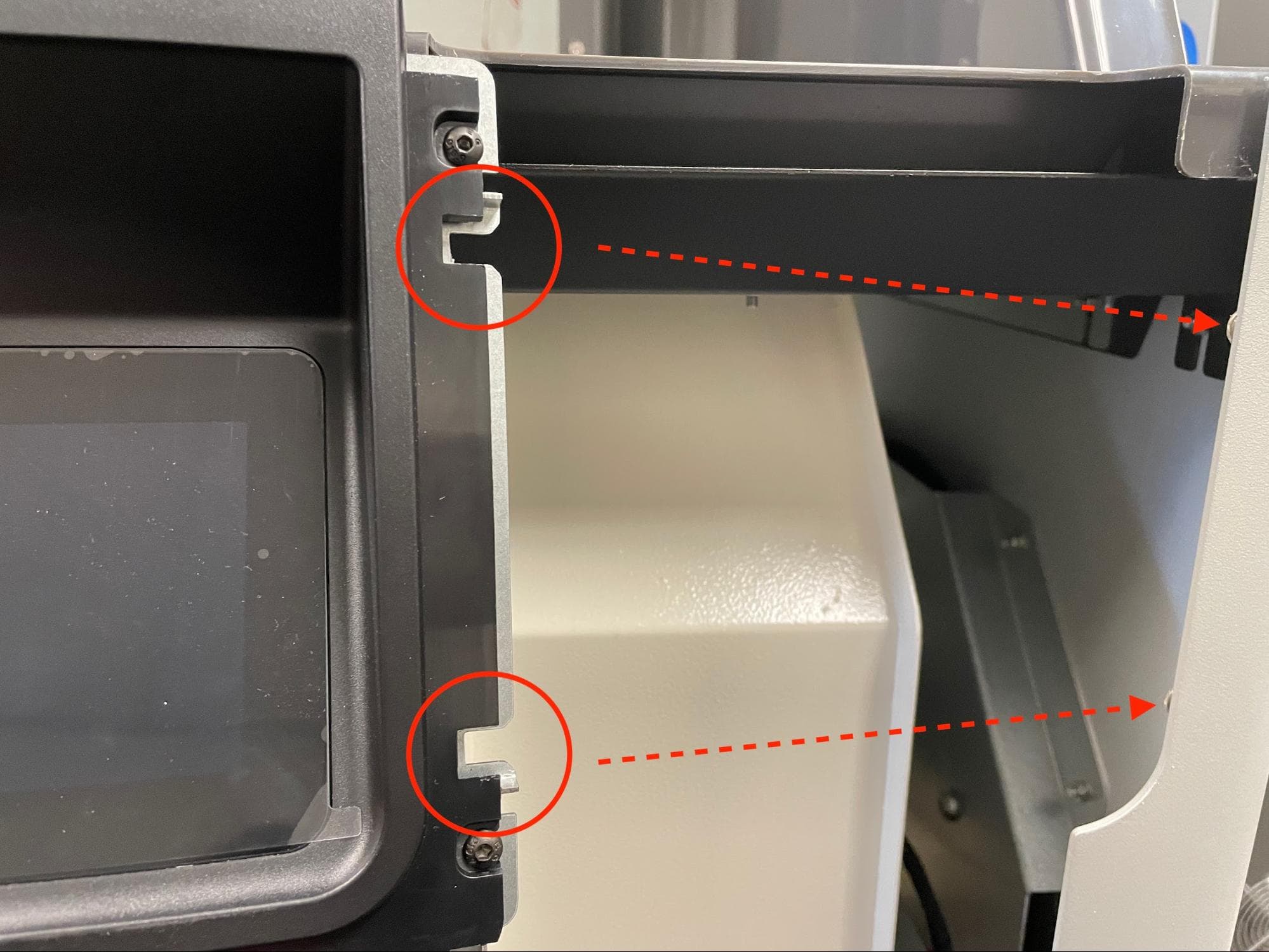

ステップ5：ディスプレイアセンブリを取り付ける

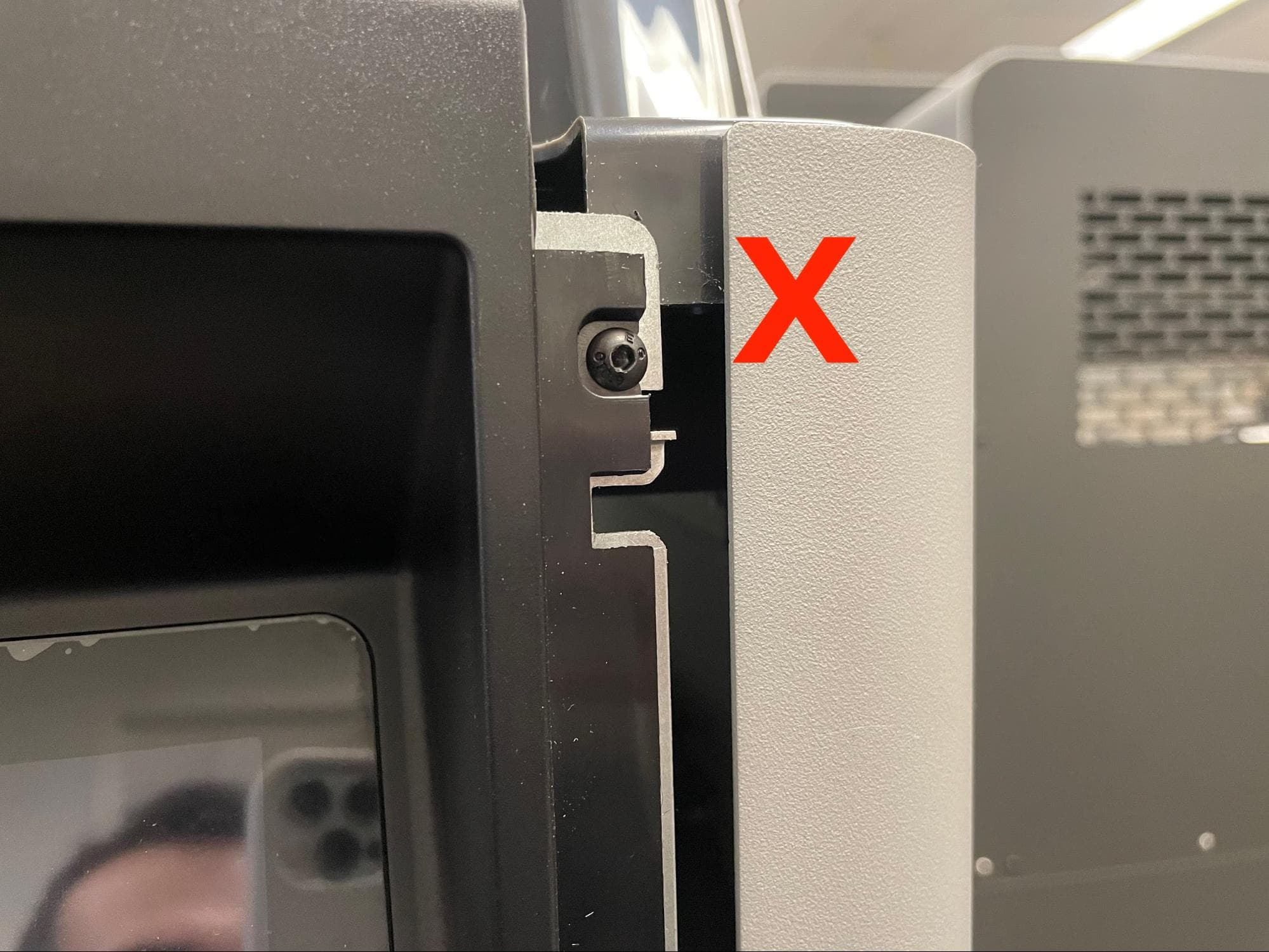

ディスプレイアセンブリの右側にある2つのスロットと、隣接するパネルの後ろにある対応するポストの位置を確認します。スロットをポストにスライドさせ、ディスプレイアセンブリの左側をFuse Siftの方に押して所定の位置に収めます。

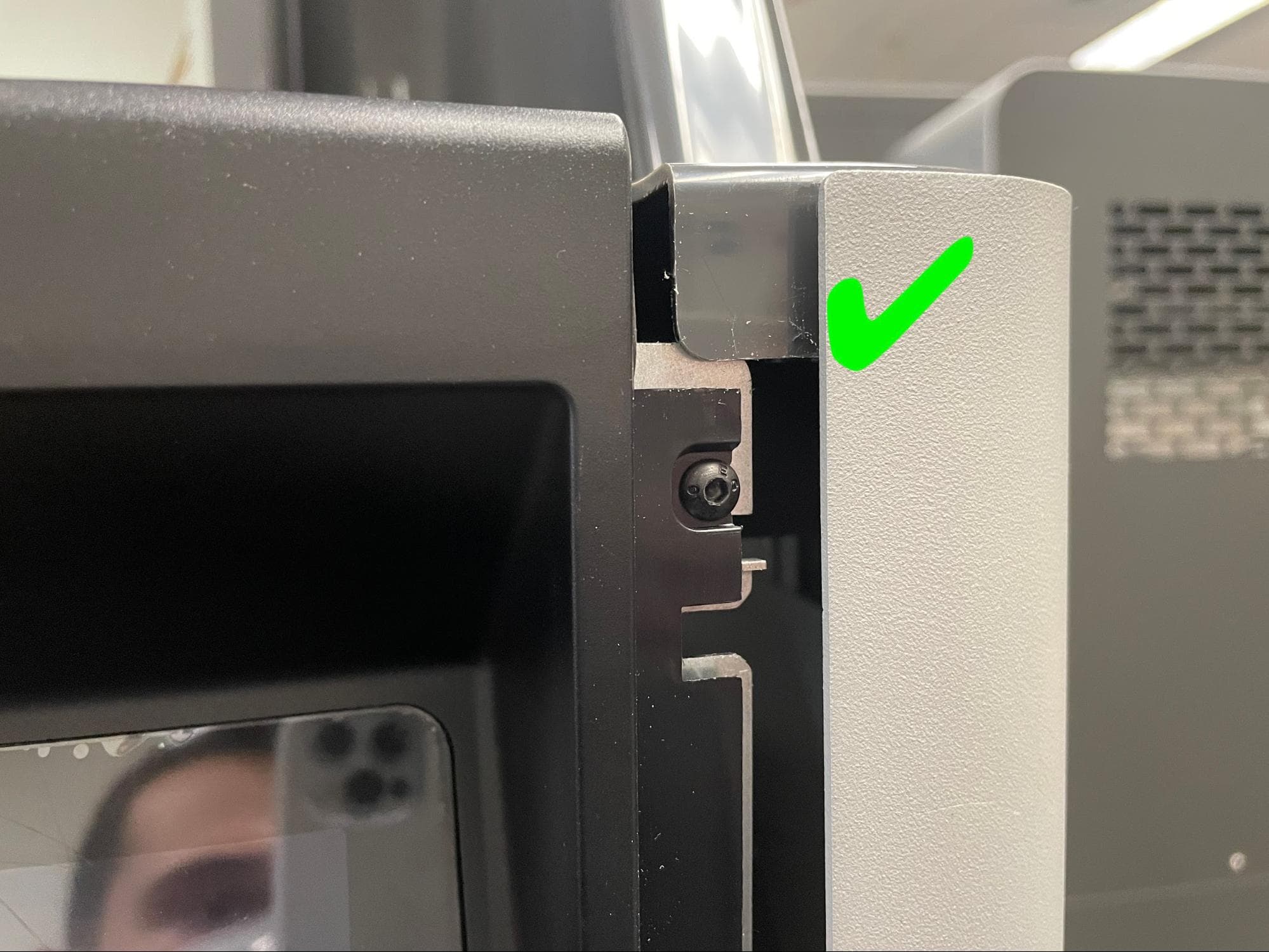

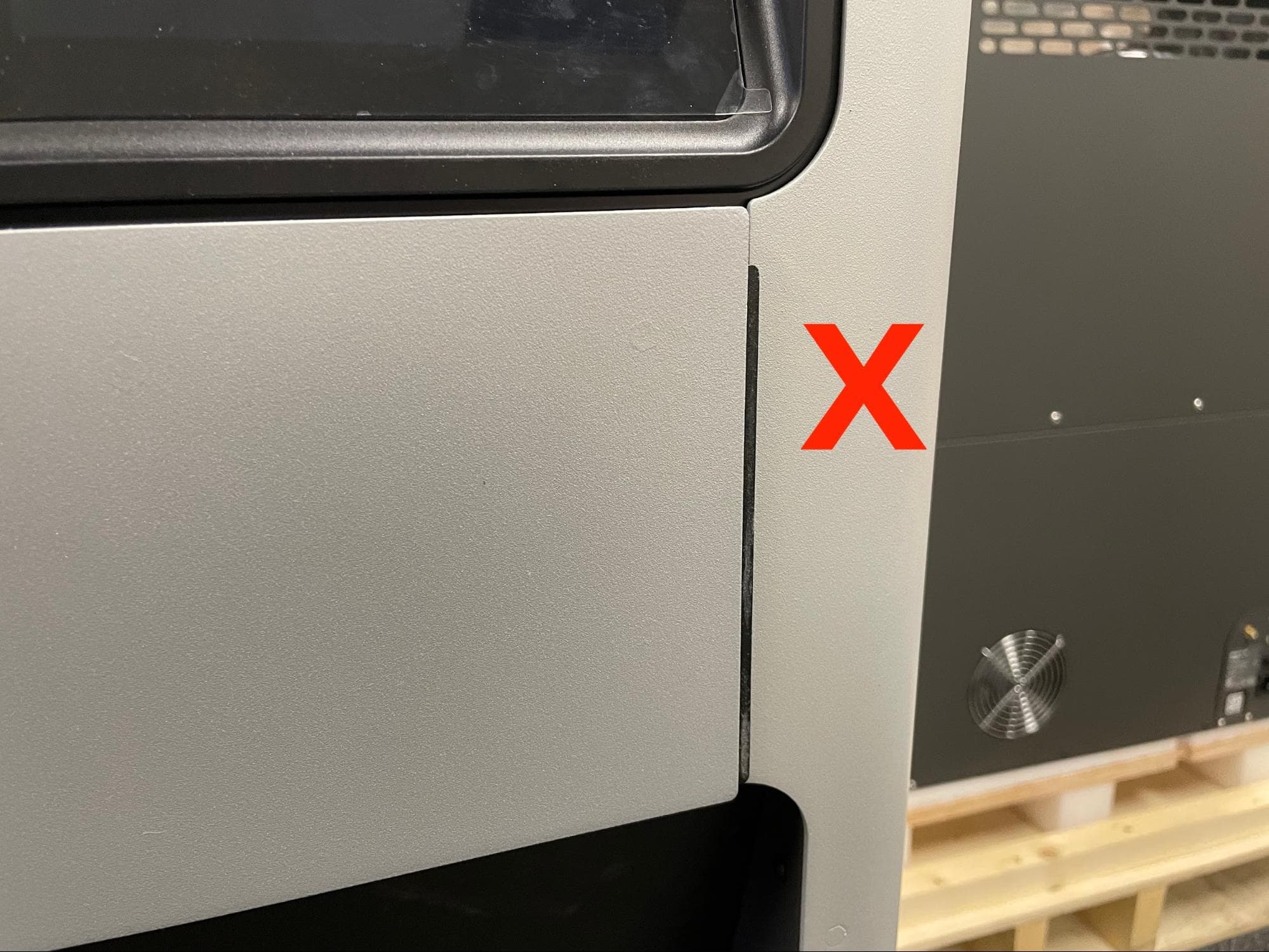

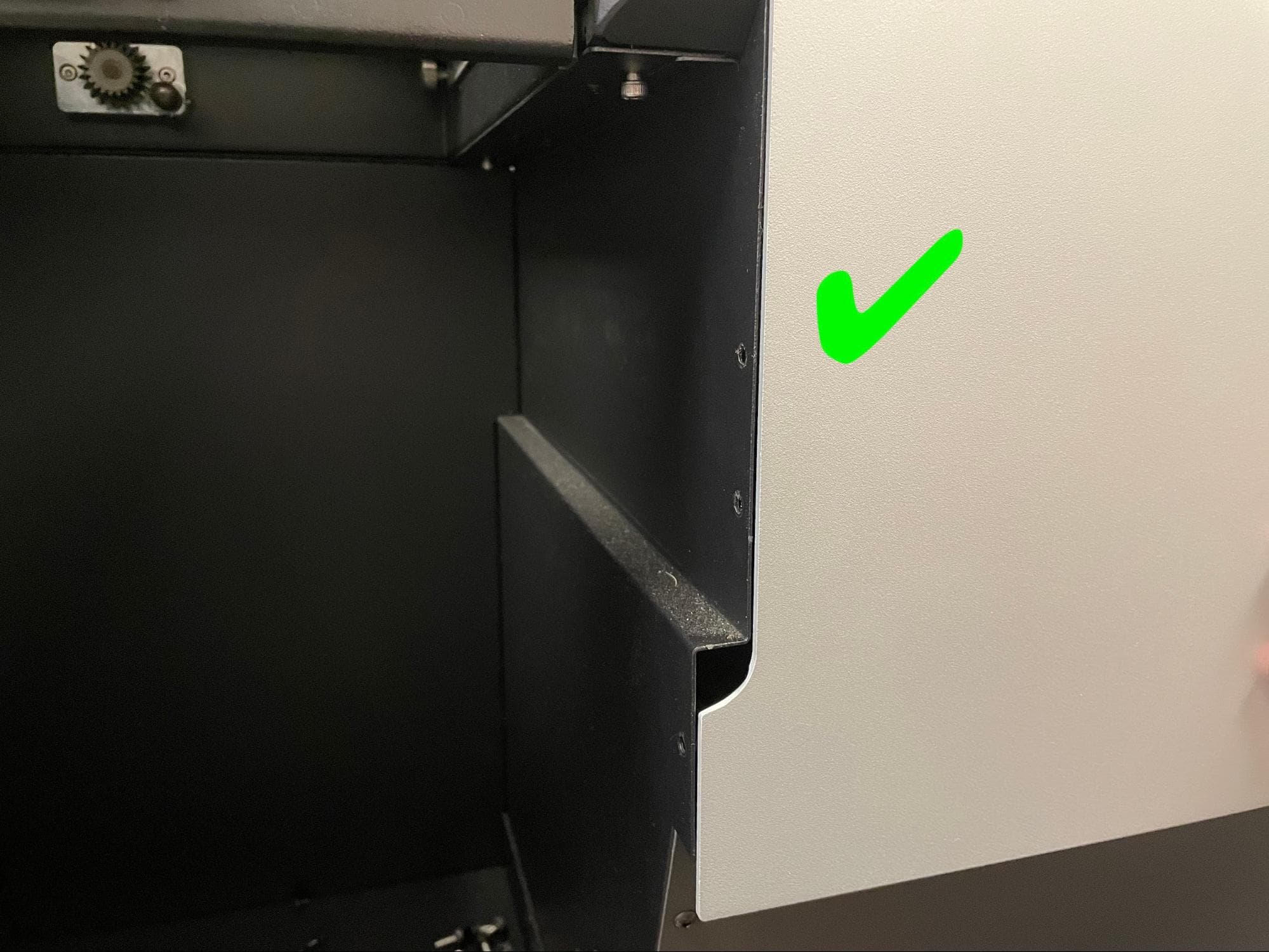

ディスプレイアセンブリを正しく所定の位置に収めるには、ディスプレイアセンブリの金属フレームが隣接するパネルの灰色のプラスチックの後ろにある必要があります。

ステップ6：ディスプレイアセンブリを固定する

ディスプレイアセンブリをFuse Siftに固定している2本の8.0mmのM4ネジのネジ山に、Loctite 243または同様のネジロック剤を少量塗布します。ディスプレイアセンブリフレームの左側にある2つのネジ穴に、ネジを1本ずつねじ込みます。2.5mmの六角ドライバーを使用して、しっかりと締め付けます。

ディスプレイケーブルにたるみがある場合は、背面からFuse Siftの中に引き込みます。
