Fuse Siftドーザーアセンブリの交換

Fuse Siftドーザーアセンブリの交換

Fuse Siftのドーザーアセンブリは、ホッパーから未使用パウダーと使用済みパウダーを混合してパウダーカートリッジに充填します。ドーザーに不具合や故障があると、Fuse Siftがパウダーを適切に供給できず、こぼれたり作業が遅くなったりする可能性があります。

このガイドを参照して、Fuse Siftのドーザーアセンブリを交換してください。

Fuse Siftドーザー

必要な備品:

Formlabs:

他社製:

  • 2.5mm六角ドライバー(平頭)
  • 6.5mmマイナスドライバー
  • 7.0mmオープンエンドレンチ
  • パウダーカートリッジ
  • 未使用パウダー用の清潔な保管容器
  • Loctite 243または同等のねじロック剤
  • 安全データシート(SDS)に記載されている、使用するパウダーに適した個人用保護具
  • クラスII、ディビジョン2の掃除機など、静電気除去部品を備えた規格適合の真空装置

所要時間の目安:45~60分

作業スペースを用意する

概要:ドーザーアセンブリを交換するために、Fuse Siftと作業スペースを準備します。

ステップ1:造形品を取り外して保管する

Fuse Siftの作業スペースから造形品を取り外し、誤って損傷しないようにします。

ステップ2:作業スペースを清掃する

Fuse Siftに取り付けた真空装置を使って、作業スペースを清掃します。作業スペース内、フードの下、プリントベッドとその周辺のポート、換気装置のフィルタに付着しているパウダーをすべて吸い取ります。

ステップ 3:ホッパーを空にする

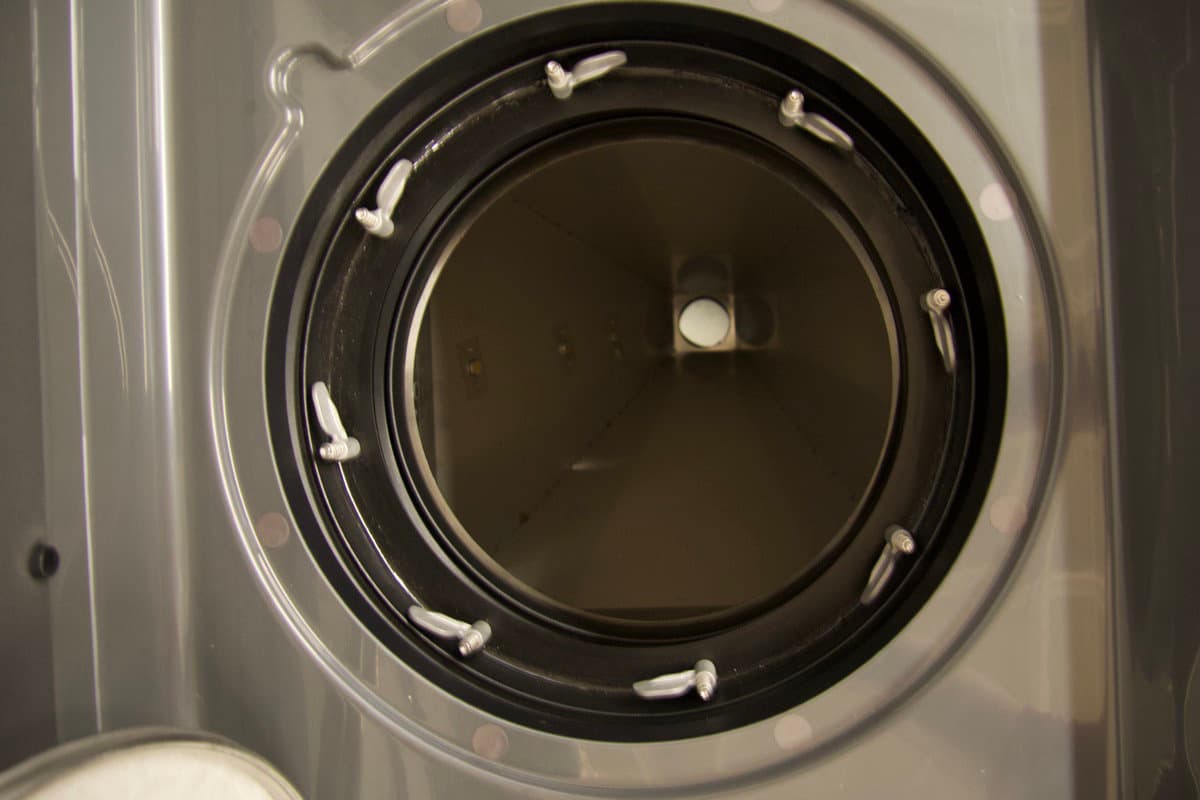

使用済みパウダー用ホッパーの清掃
未使用パウダー用ホッパーのクリーニング

パウダーのこぼれを防ぐため、ドーザーを交換する前に未使用パウダー用ホッパーと使用済みパウダー用ホッパーの両方を空にする必要があります。

ドーザーがまだ機能している場合は、ホッパーを1つまたは複数のパウダーカートリッジに空にすることができます。リフレッシュ率を100%に設定して未使用パウダーのみを供給し、通常通り空のパウダーカートリッジを充填します。同様に、リフレッシュ率を0%に設定すると、使用済みパウダーのみが供給されます。両方のホッパーが空になるまで繰り返します。必要に応じて、カートリッジから他の清潔な容器にパウダーを移し替えることも可能です。ドーザー交換後、パウダーが混ざらないように容器にラベルを貼ってください。

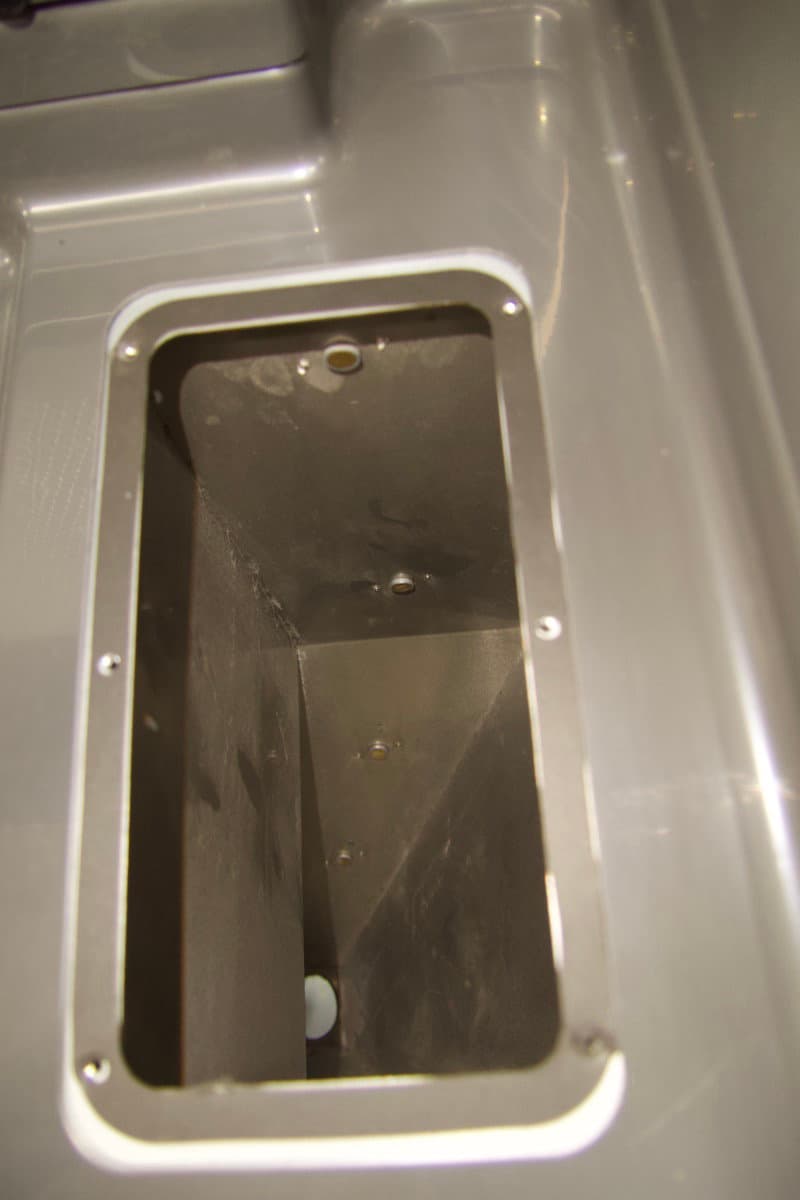

ドーザーが機能しない場合は、ホッパーの上からパウダーをすくい出すことができます。使用済みパウダー用ホッパーにアクセスするには、表面の格子とシーブを取り外します。未使用パウダー用ホッパーにアクセスするには、2mmの六角ドライバーを使って未使用パウダー用ホッパーの蓋を固定している4本のネジを緩めて取り外します。ネジと蓋は脇に置いておきます。

ステップ4:Fuse Siftの電源プラグを抜く

Fuse Siftの電源を切り、背面パネルから電源ケーブルを抜きます。

危険:

Fuse Siftの電源ケーブルがコンセントに差し込まれた状態でこの手順を実行すると、感電のリスクが高まります。Fuse Siftの電源を切った後、少なくとも5分間待ってからメンテナンス作業を開始してください。

ステップ5:Wi-Fiアンテナのネジを外す

Wi-Fiアンテナがある場合は、取り外してください。

警告:

ルースパウダーまたは未焼結パウダーを扱う作業をする時は、適切な個人用保護具を着用して作業してください。詳しくは、サポート記事「Formlabs SLS製品の安全性」またはパウダーの安全データシート(SDS)をご参照ください。

上部前面パネルの取り外し

概要:上部前面のエンクロージャパネルを取り外し、ドーザーアセンブリにアクセスします。

ステップ1:上部前面パネルの取り付けネジを外す

上部の前面パネルを取り外す
上部の前面パネルを取り外す

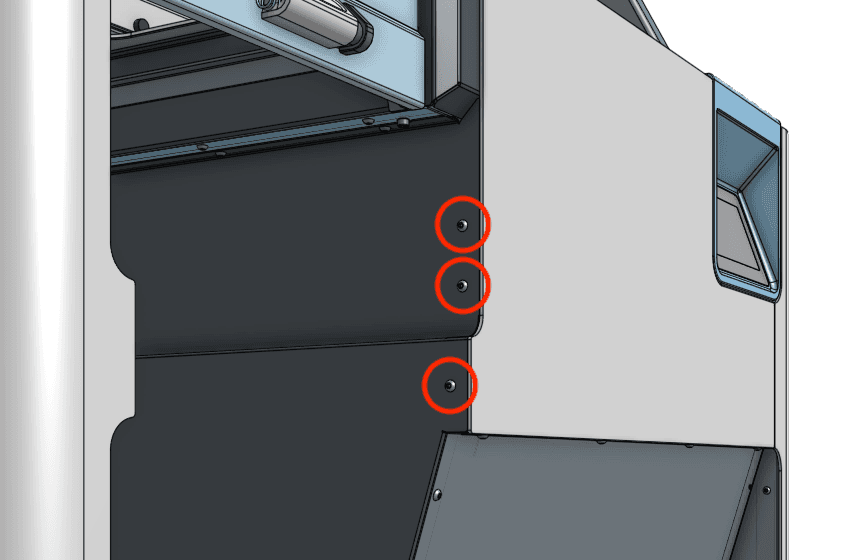

2.5mmの六角ドライバーを使用して、 8.0mmの黒色ネジ4本 上部前面の筐体パネルの縁の下にあるM4ボタンネジ。8.0mmの黒いネジ3本を取り外します。 同じパネルの左側からM4ボタンネジを取り外します。外したネジは脇に置いておきます。

ステップ2:上部前面の筐体パネルを取り外す

パネルを下にスライドさせ、Fuse Siftから取り外します。上部前面の筐体パネルを脇に置きます。

下部前面パネルの取り外し

概要:下部の前面パネルを取り外し、ドーザーアセンブリの前面にアクセスします。

ステップ1:下部前面パネルの取り付けネジを外す

下部前面の筐体パネルを取り外す
下部前面の筐体パネルを取り外す

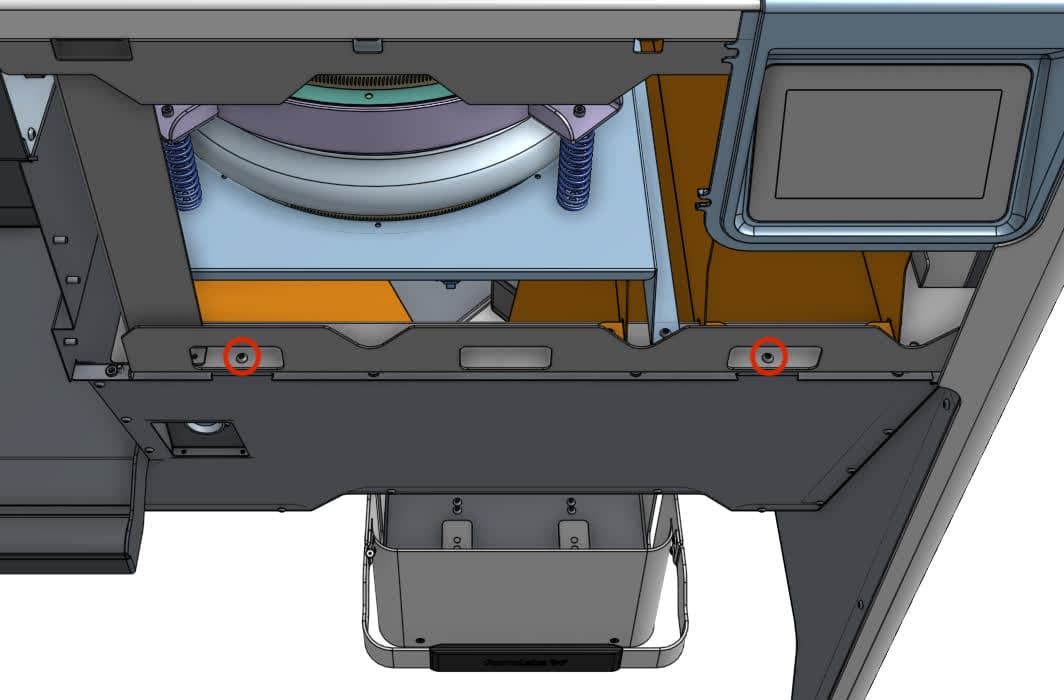

2.5mmの六角ドライバーを使用して、 8.0mmの黒いネジ18本 下部前面の筐体パネルをFuse Siftに固定しているM4ボタンヘッドネジ。Form 3B+の 2本のクロム8.0mm 下部パネルの上部を内側のフレームに固定しているM4ボタンネジ。パネルの下部を片手で支えながらネジを外し、パネルが落下しないようにします。20本のネジをすべて脇に置きます。

ステップ2:下部の前面パネルを取り外す

下部前面の筐体パネルをFuse Siftから取り外します。取り外したパネルは脇に置いておきます。

背面パネルの取り外し

概要:リアエンクロージャパネルをFuse Siftから取り外し、ドーザーアセンブリの背面にアクセスできるようにします。

ステップ1:背面パネルの取り付けネジを外す

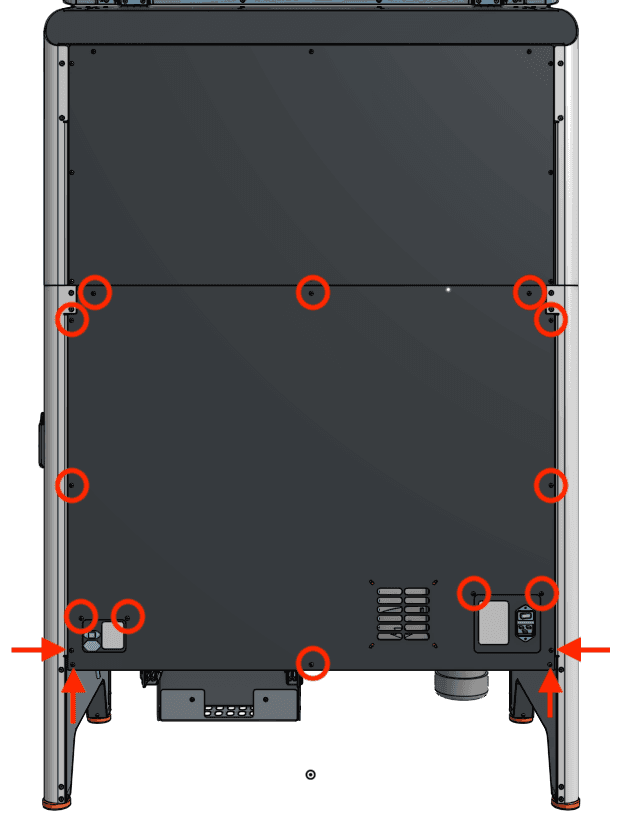

2.5mmの六角ドライバーを使用して、8.0mmの黒ネジ16本を取り外します。 背面パネルをFuse Siftに固定しているM4ネジ。外したネジは脇に置いておきます。

ステップ2:背面パネルを取り外す

背面パネルをFuse Siftから取り外し、脇に置いておきます。

背面パネルを取り外す

カートリッジドローワーの取り外し

概要:カートリッジドローワーをFuse Siftから取り外し、ドーザーアセンブリの底面にアクセスできるようにします。

ステップ1:カートリッジドロワーの取り付けネジを外す

Fuse Siftの背面から本体の下を覗き込み、カートリッジドローワーを本体に固定している10.0mmのクロムメッキM4ボタンヘッドネジ6本の位置を確認します。

2.5mmの六角ドライバーを使って、マシン背面に最も近い2本のネジを緩めて取り外します。外したネジは脇に置いておきます。残りの4本のネジを緩めますが、取り外さないでください。

カートリッジドローワーを取り外す

ステップ2:カートリッジドローワーをFuse Siftから取り外す

カートリッジドローワーを取り外す
カートリッジドローワーを取り外す
カートリッジドローワーを取り外す

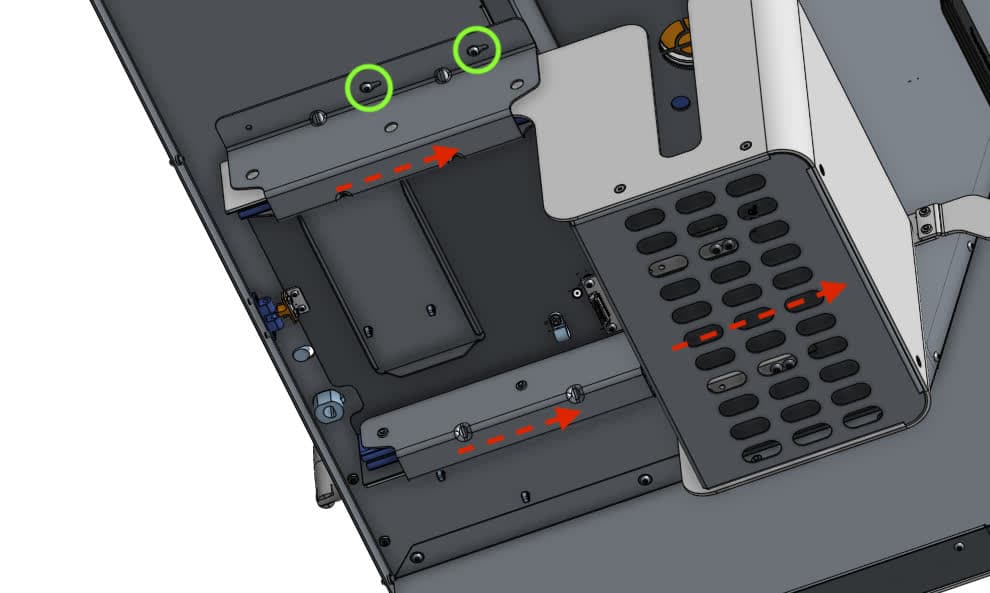

両方のレールを持ち、 カートリッジドローワーアセンブリ全体を前方にスライドさせて 本体の前方に向かって押し、 ネジがドローワーのフランジ取付スロットを通過します。

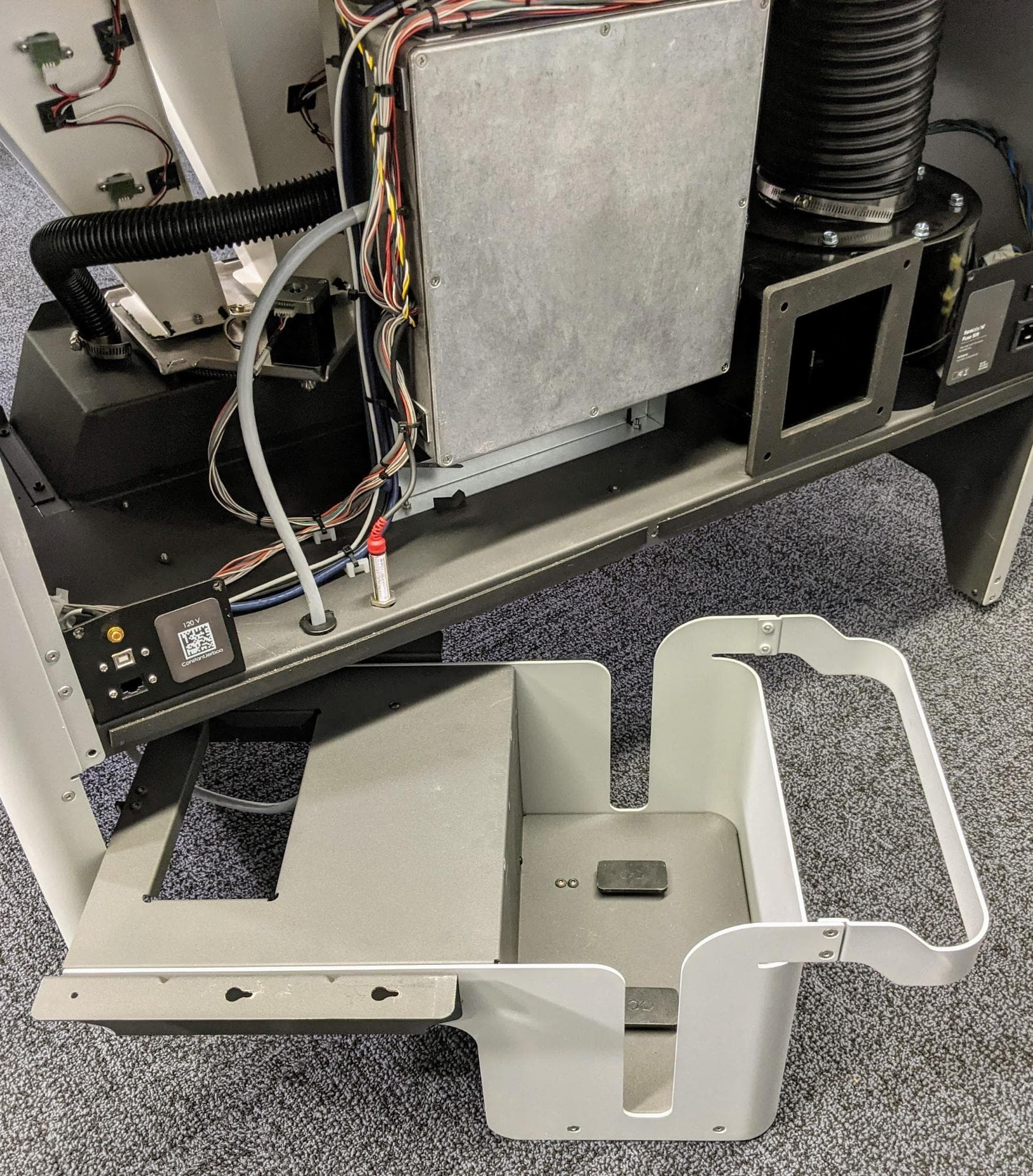

カートリッジドローワーアセンブリを慎重にマシンの下に置きます。ドローワーとFuse Siftをつないでいるケーブルに負荷をかけたり、損傷させたりしないようにしてください。

注:

ドローワースライドが自由に動くようになり、挟み込みの危険性があります。

ドーザーアセンブリの取り外し

概要:オリジナルのドーザーアセンブリを取り外します。

ステップ1:ドーザーのケーブルを外す

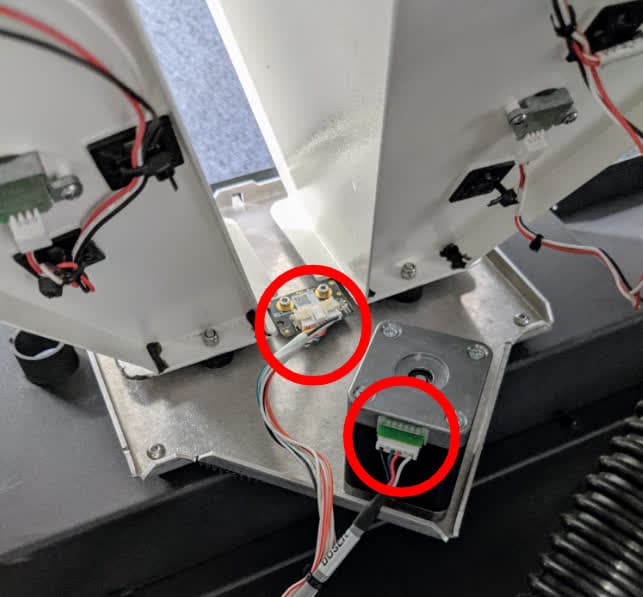

ドーザーアセンブリからドーザーモーターとエンコーダーのケーブルを外します。エンコーダケーブルにはロックタブが付いており、ケーブルを抜く前にタブを押し込む必要があります。ワイヤー自体ではなく、プラスチックのコネクタを引っ張るようにしてください。

元のドーザーアセンブリを取り外す

ステップ 2:ドーザーアセンブリのクリーニング

Fuse Siftからバキュームホースと電源ケーブルを外し、電源に接続します。バキュームを使って、ドーザーアセンブリ全体の周囲にあるパウダーを吸い取ります。作業が終わったら、バキュームをFuse Siftに再接続します。

ステップ3:ドーザーのバキュームホースを外す

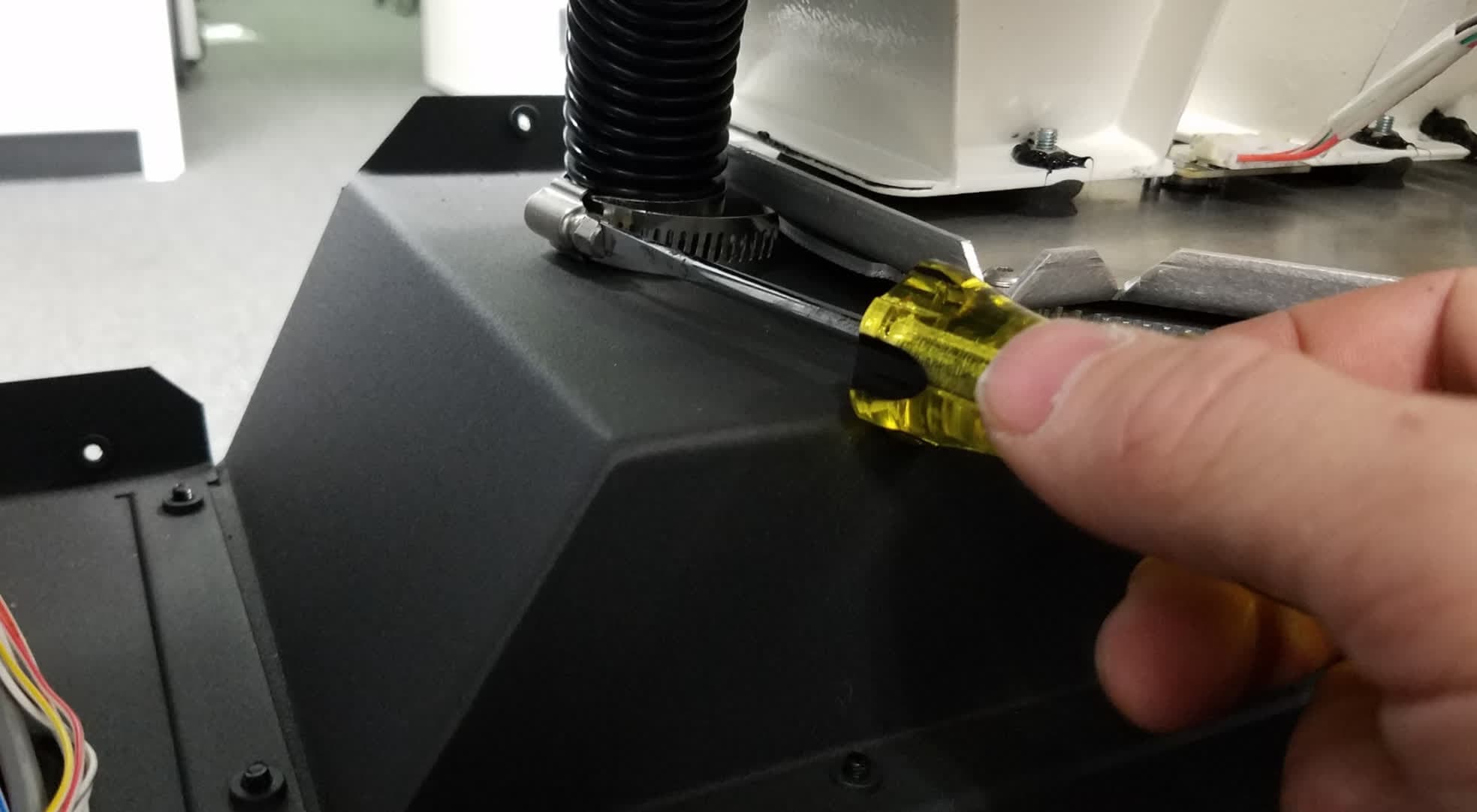

マシンの背面から、7.5mmのマイナスドライバーを使って、バキュームホースをドーザーアセンブリの上部に固定しているクランプを緩めます。ホースをドーザーアセンブリから取り外します。

元のドーザーアセンブリを取り外す

ステップ4:ホッパーをドーザーから切り離す

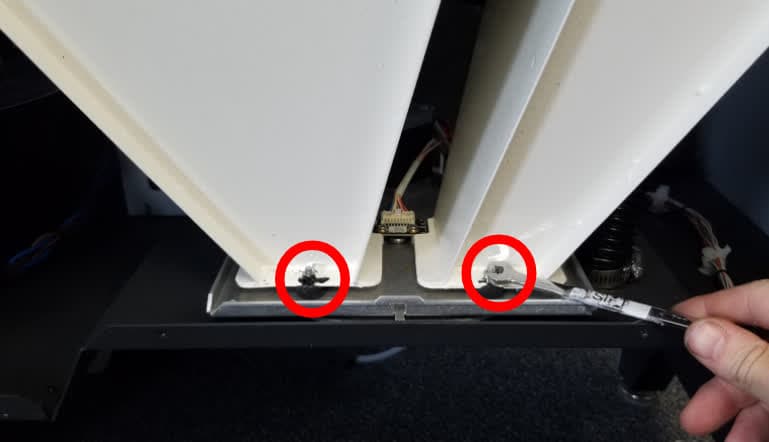

7.0mmのレンチを使用して、ホッパーをドーザーアセンブリに固定している4つのM4ナットを緩めて取り外します。ホッパーにはそれぞれ2つのナットがあり、前面と背面に1つずつあります。

元のドーザーアセンブリを取り外す

ステップ5:ドーザーアセンブリを取り外す

元のドーザーアセンブリを取り外す
元のドーザーアセンブリを取り外す

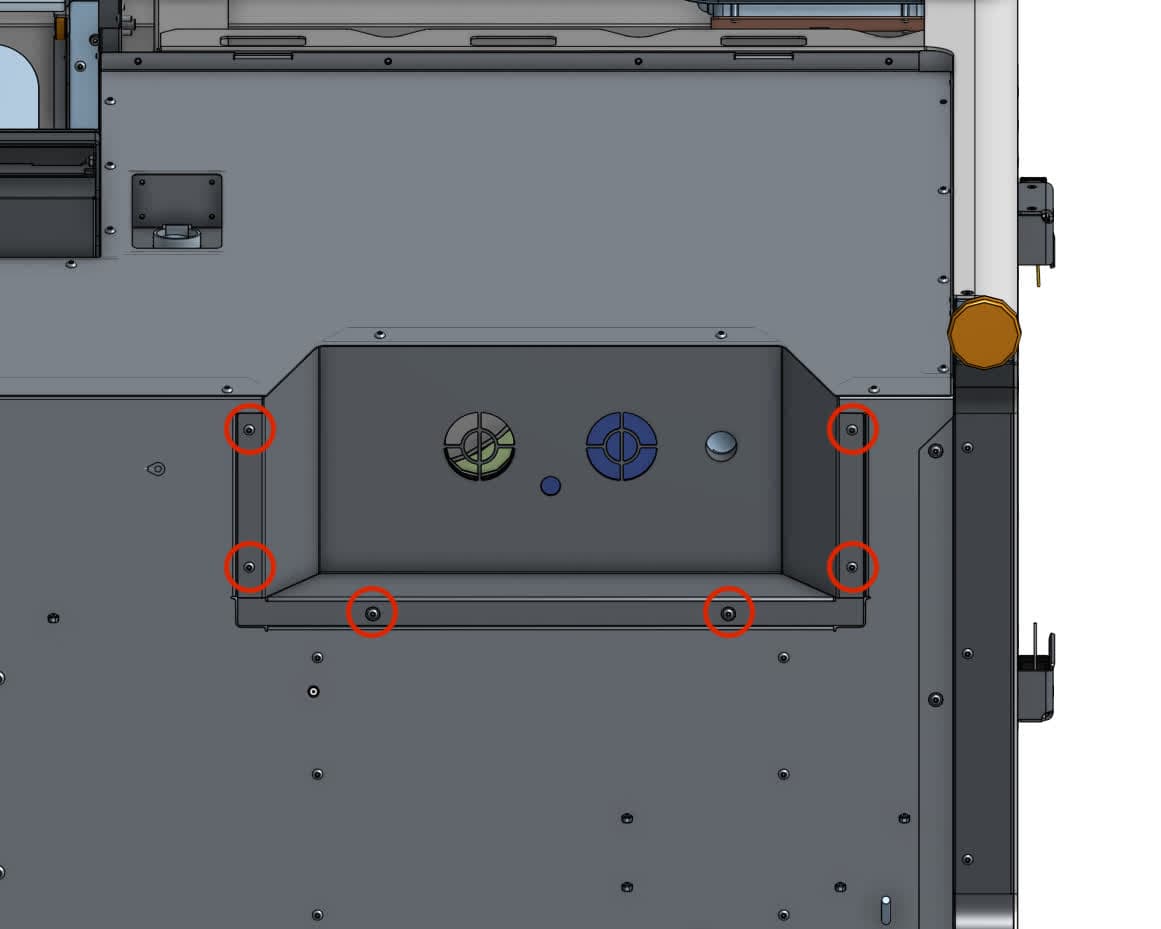

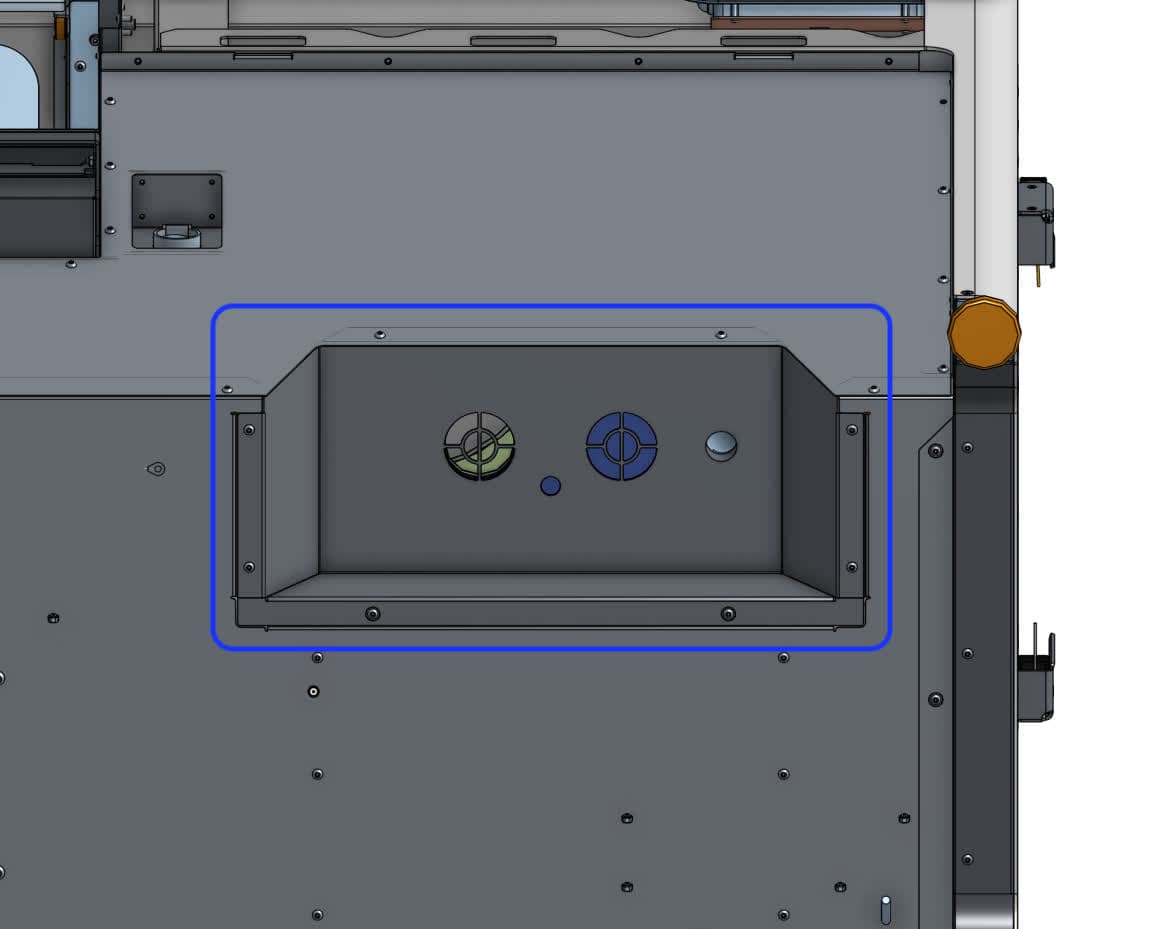

本体前面から、 ドーザーアセンブリ カートリッジドローワーが設置されていた場所のすぐ上です。ドーザーアセンブリを支えながら、2.5mmの六角ドライバーを使って、ドーザーアセンブリをマシンに固定している10.0mmの黒いM4ボタンヘッドネジ6本を緩めて取り外します。

外したネジは脇に置いておきます。ドーザーは電子廃棄物と一緒に廃棄するために脇に置いておきます。

交換用ドーザーアセンブリの取り付け

概要:交換用ドーザーアセンブリを取り付け、固定し、接続します。

ステップ1:ディーサーアセンブリを取り付ける

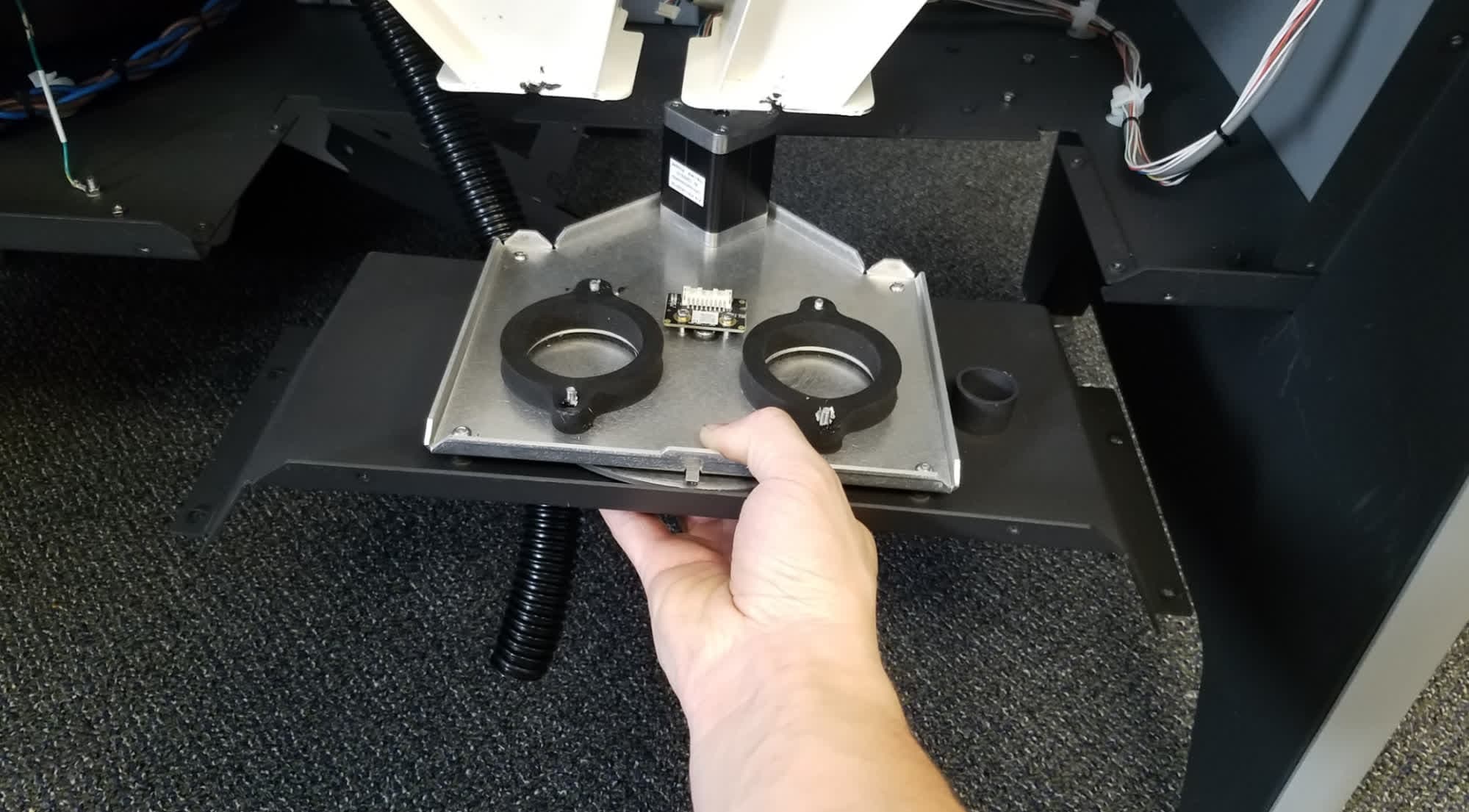

新しいドーザーアセンブリのモーターを上に向け、手前に向けます。新しいドーザーアセンブリをFuse Siftの前面から持ち上げて所定の位置にセットします。

新しいドーザーアセンブリを取り付ける

ステップ2:ドーザーアセンブリを固定する

ドーザーをFuse Siftに固定している8.0mmのM4ボタンヘッドネジ(黒)6本のネジ山に、Loctite 243または同等のネジロック剤を少量塗布します。ドーザーアセンブリの縁にある6つのネジ穴に、ネジを1本ずつねじ込みます。2.5 mm六角ドライバーを使用し、奥まで締め付けます。

新しいドーザーアセンブリを取り付ける

ステップ3:ホッパーをドーザーアセンブリに接続する

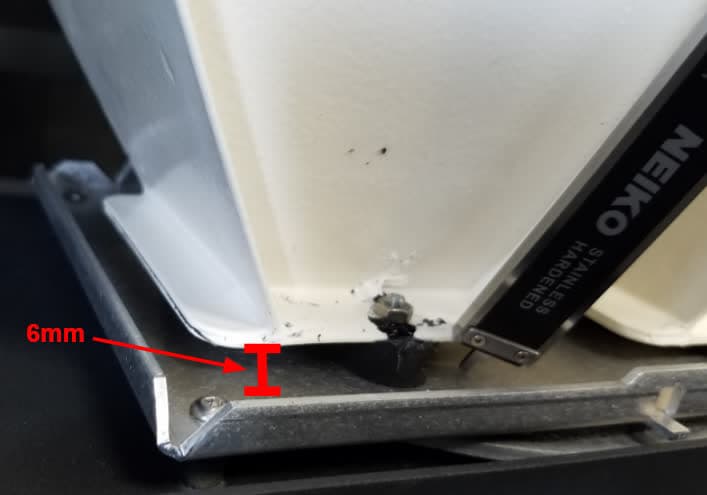

2つのホッパーの底から上に伸びている4本のネジ付きポストに、それぞれナットを1つずつねじ込みます。7.0mmのレンチを使用して、 6.0mmの隙間 ホッパーとドーザーアセンブリプレートの間に挟まっていることを確認します。

新しいドーザーアセンブリを取り付ける

ステップ4:ドーザーアセンブリのケーブルを接続する

ドーザーのモーターとエンコーダーのケーブルを新しいドーザーアセンブリに接続します。エンコーダケーブルのロックタブがカチッと音を立てて所定の位置に収まっていることを確認します。

新しいドーザーアセンブリを取り付ける
新しいドーザーアセンブリを取り付ける

ステップ5:バキュームホースをドーザーアセンブリに接続する

バキュームホースをドーザーアセンブリ上部のポートにスライドさせ、6.5mmのマイナスドライバーでホースクランプを締め付けます。

カートリッジドローワーの再装着

概要:ドーザーアセンブリの交換後、カートリッジドローワーを取り付けて固定します。

ステップ1:カートリッジドローワーを取り付ける

カートリッジドローワーを取り付ける
カートリッジドローワーを取り付ける

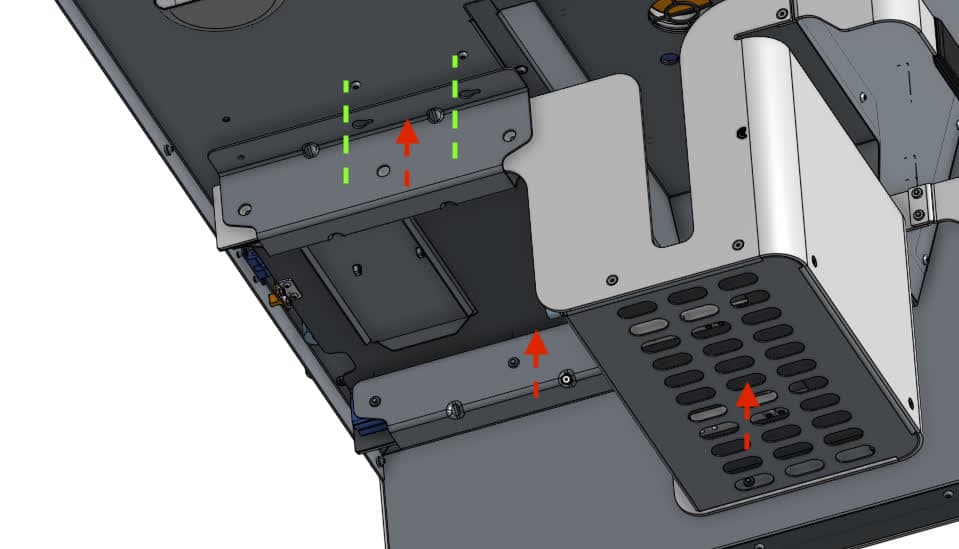

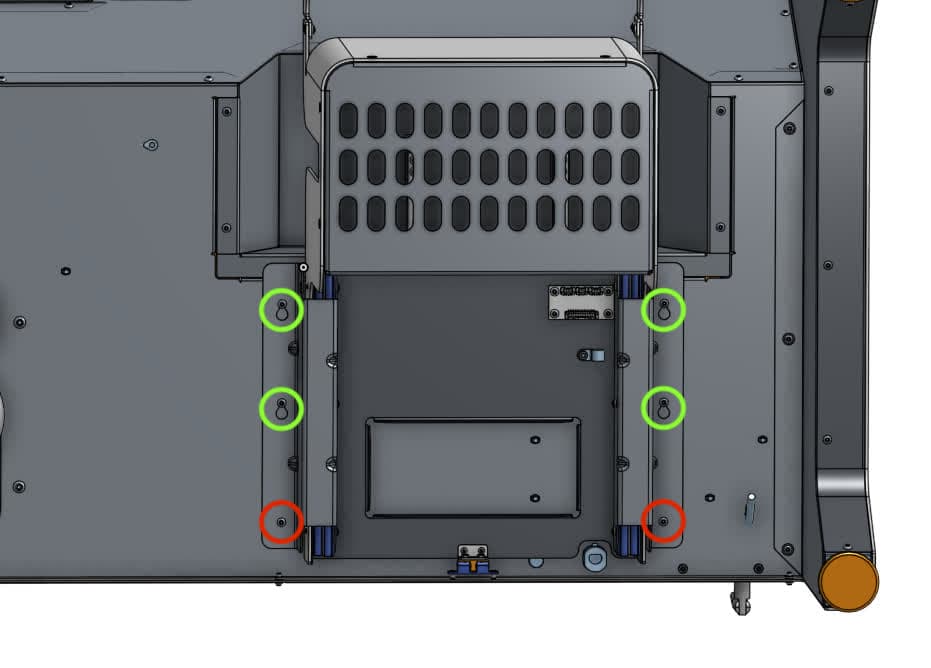

本体背面から、 ドローワーアセンブリを上に押し上げ、 本体の下側に取り付けます。 4つの取り付けスロットが 残りの4本のクロム10.0mm M4ボタンネジ

両方のレールを持ち、 引き出しを奥に押し込み、 本体背面の電源スイッチを 4本のネジがすべて ドローワーフランジ取付スロット。

ステップ2:カートリッジドローワーを固定する

残りのクロム10.0mm M4カートリッジドロワー取り付けネジの両方に、Loctite 243または同等のネジロック剤を少量塗布します。カートリッジドローワーのフランジにある残りのネジ穴に、ネジを1本ずつねじ込みます。2.5mmの六角ドライバーを使って、6本のネジをすべてしっかりと締め付けます。

カートリッジドローワーを固定する

ドーザーの位置を確認する

概要:カートリッジドローワーを再装着した後、ドーザーの位置を確認し、必要に応じて修正します。

ステップ1:ドーザーギアのアライメントタブの位置を確認する

ドーザーの位置を確認する

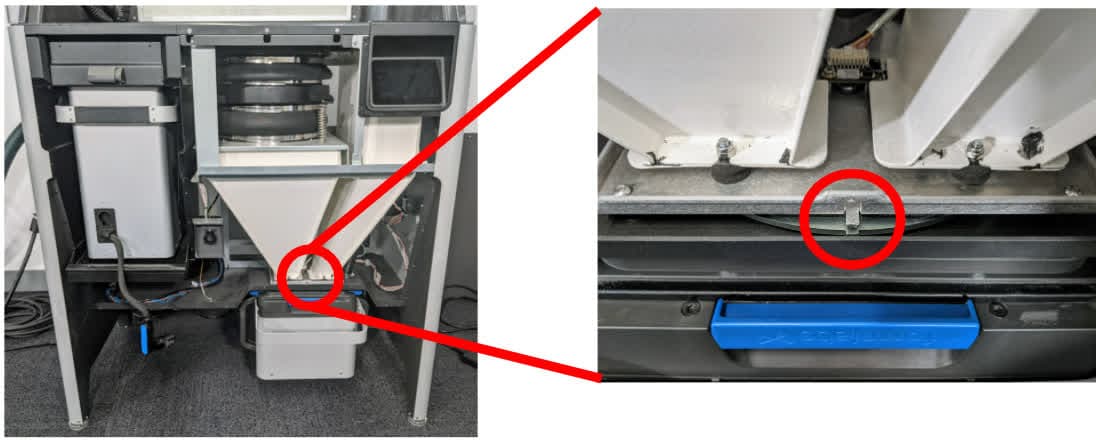

Fuse Siftの前面から、2つのホッパーの間にあるドーザーギアのアライメントタブの位置を確認します。

ステップ2:アライメントタブを確認する

ドーザーの位置を確認する
ドーザーの位置を確認する

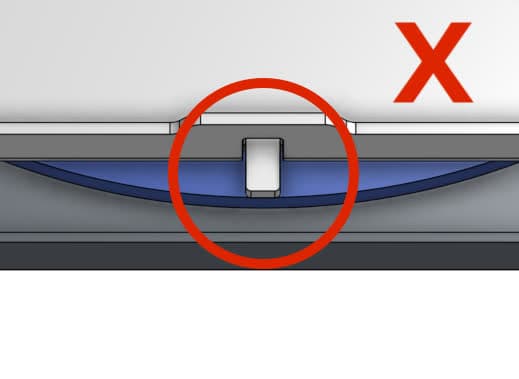

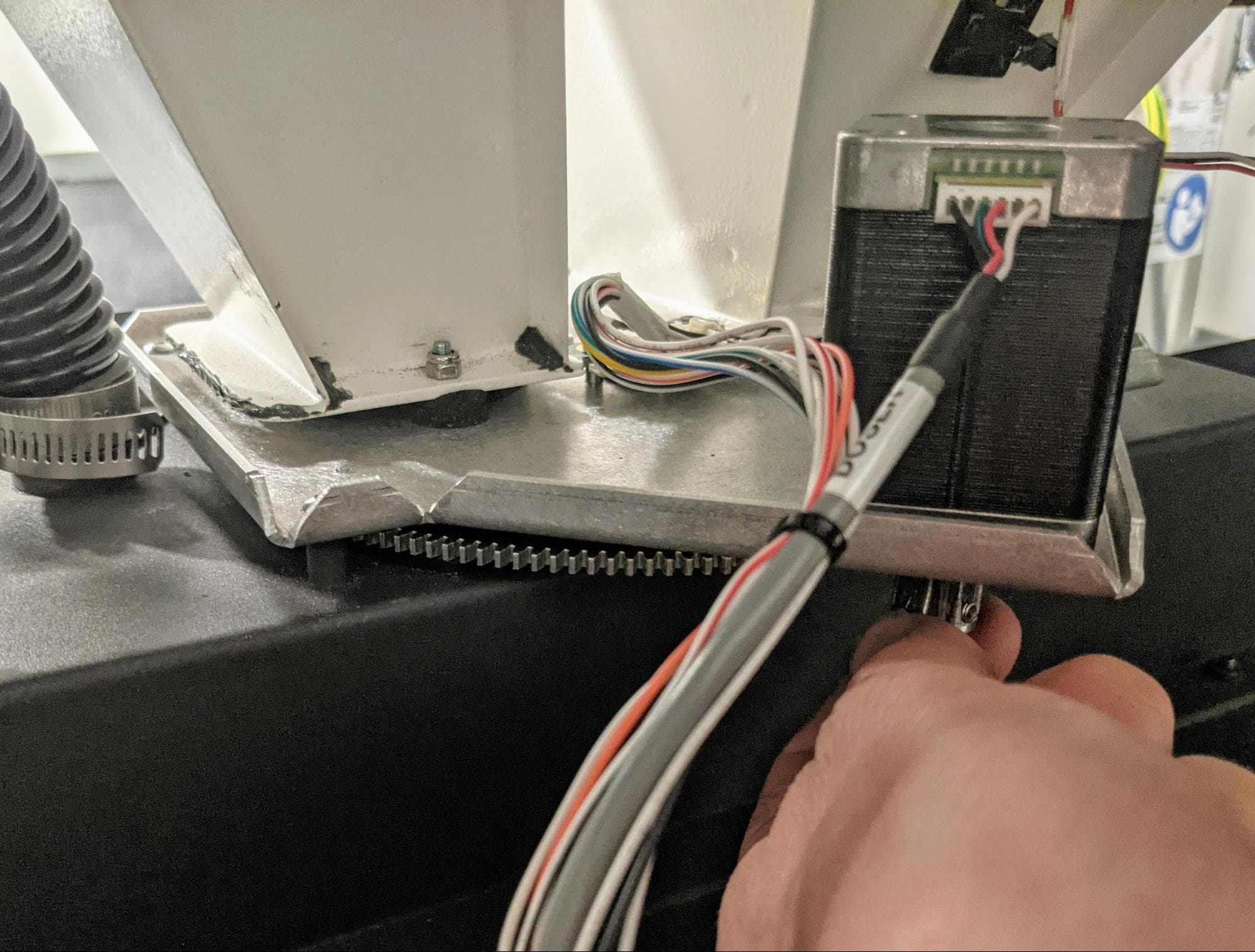

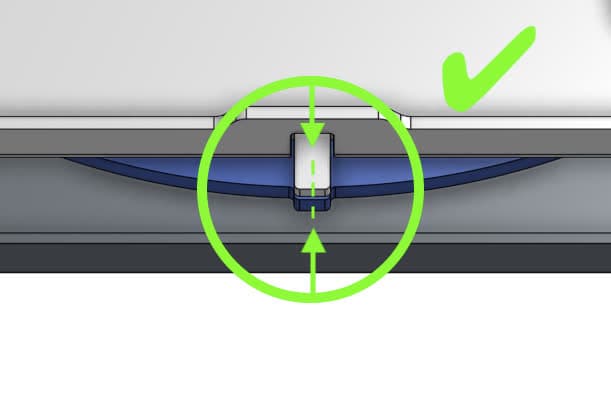

ドーザーギアのタブとトッププレートのタブが合っていることを確認します。合っていない場合は、ドーザーアセンブリ後部のモーターギアを手で回し、タブが合う位置まで調整します。ドーザーギアに指を挟まないようにご注意ください。

ドーザーの位置を確認する

背面パネルの再装着

概要:新しいディスプレイアセンブリとケーブルを取り付けた後、背面の筐体パネルを取り付けて固定します。

ステップ1:背面パネル固定用ネジを準備する

リアパネルをFuse Siftに固定している16本の黒い8.0mmのM4ボタンネジのそれぞれに、Loctite 243または同様のネジロック剤を少量塗布します。

ステップ2:背面パネルを取り付ける

背面パネルをFuse Siftに取り付けます。

ステップ3:背面パネルを固定する

8.0mmのM4ボタンネジを、背面パネルの16個のネジ穴にそれぞれ1本ずつねじ込みます。2.5mm六角ドライバーを使用し、しっかりと締め付けます。

Fuse Sift背面パネル

ヒント:

上部の3本のネジから始め、残りのネジを締めている間、パネルを固定します。

下部前面パネルの再装着

概要:新しいドーザーアセンブリを取り付けた後、下部前面の筐体パネルを取り付けて固定します。

ステップ1:下部前面パネルを取り付ける

下部前面の筐体パネルをFuse Siftに取り付けます。パネルの20個のネジ穴を、本体の対応するネジ穴に合わせます。

ステップ2:下部前面パネルを固定する

下部前面の筐体パネルを交換する
下部前面の筐体パネルを交換する

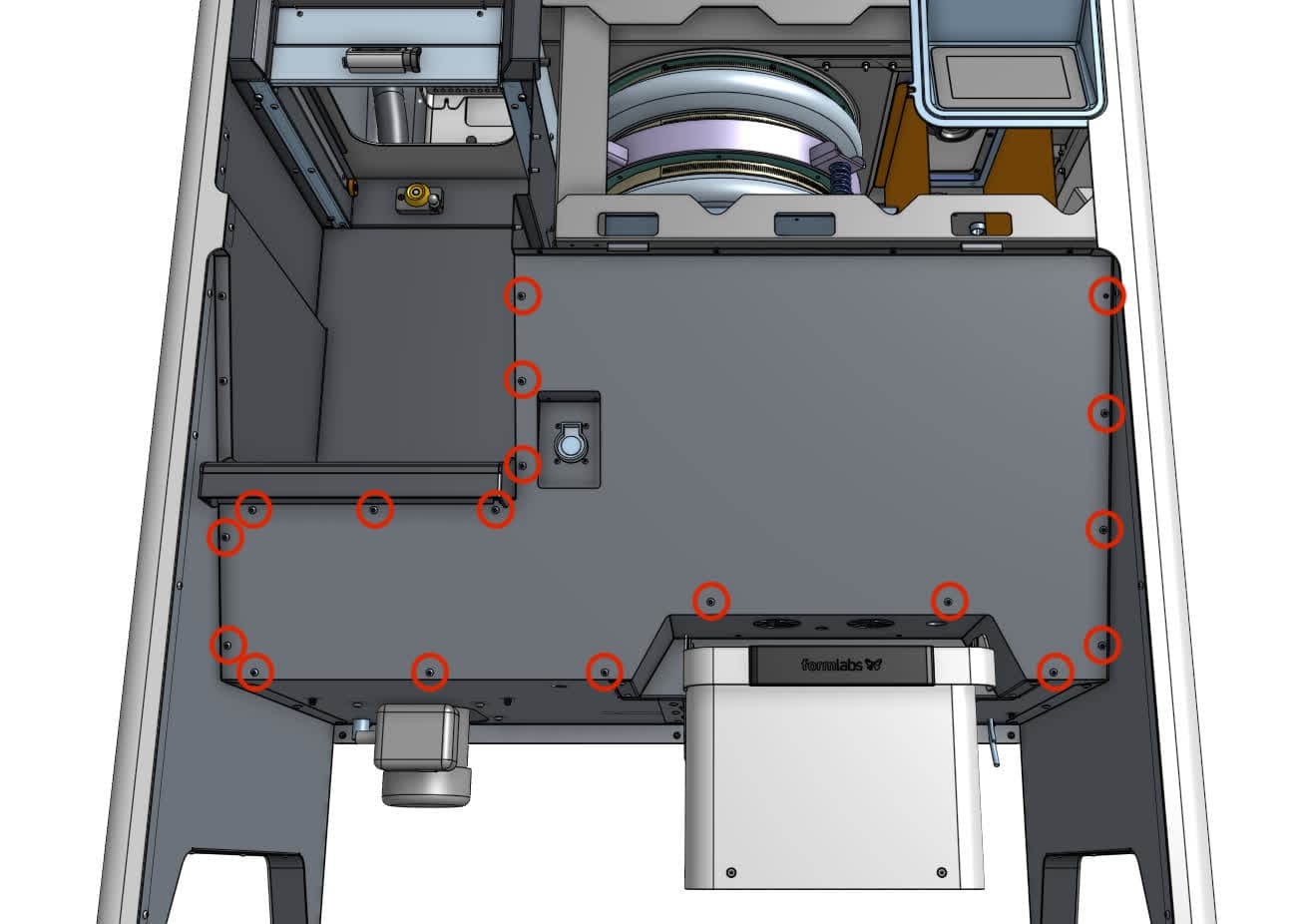

下部前面パネルをFuse Siftに固定している8.0mmのM4ボタンヘッドネジ20本のそれぞれに、Loctite 243または同等のネジロック剤を少量塗布します。パネル上部のネジ穴2箇所に、クロムネジを1本ずつねじ込みます。パネル前面の18個のネジ穴に、黒いネジを1本ずつねじ込みます。2.5mmの六角ドライバーを使用して、20本のネジをすべてしっかりと締め付けます。

上部前面の筐体パネルを再装着する

概要:下部の前面パネルを再装着した後、上部の前面パネルを再装着します。

ステップ1:上部前面パネルの位置を合わせる

上部前面の筐体パネルを交換する
上部前面の筐体パネルを交換する
上部前面の筐体パネルを交換する
上部前面の筐体パネルを交換する

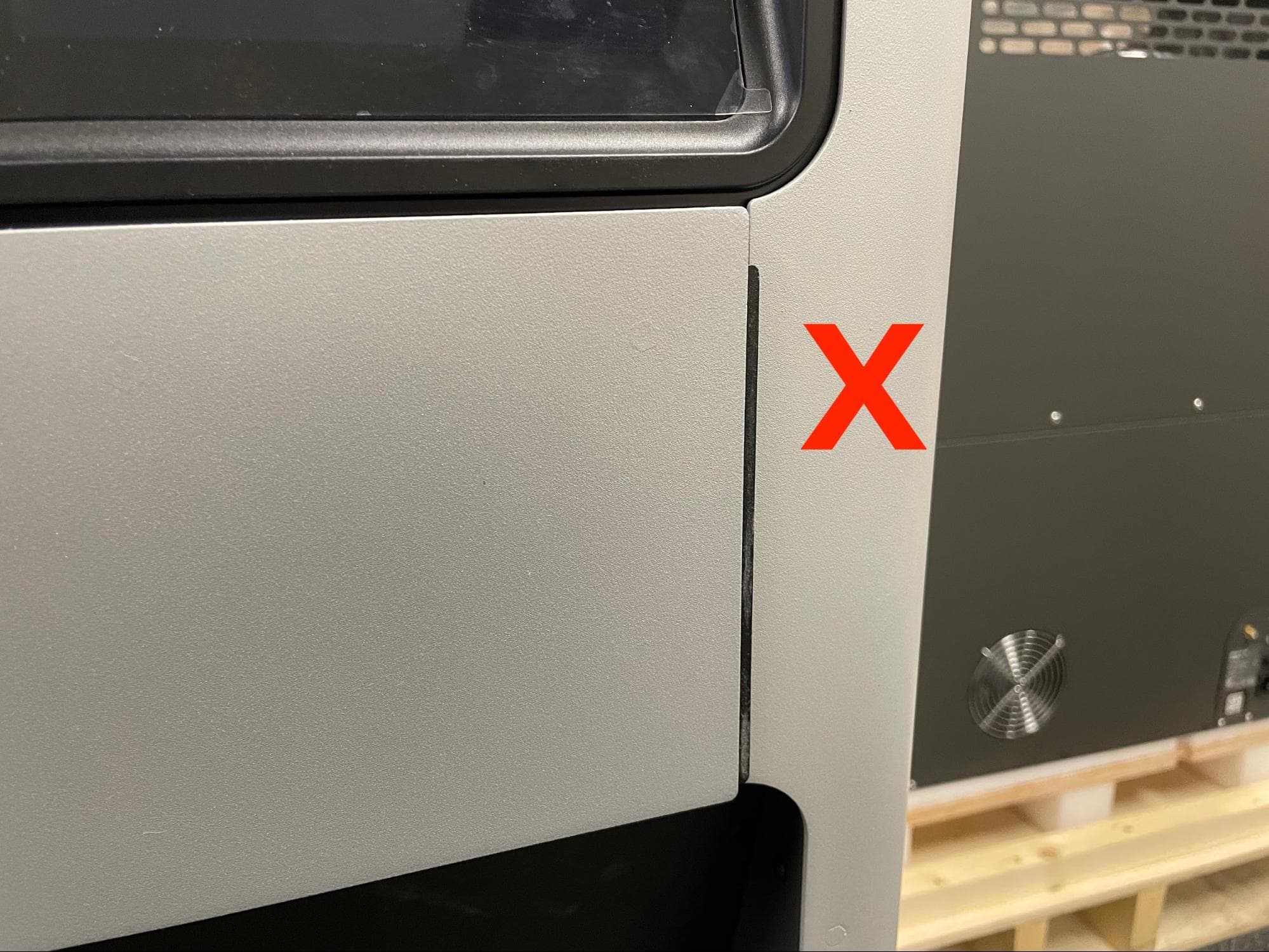

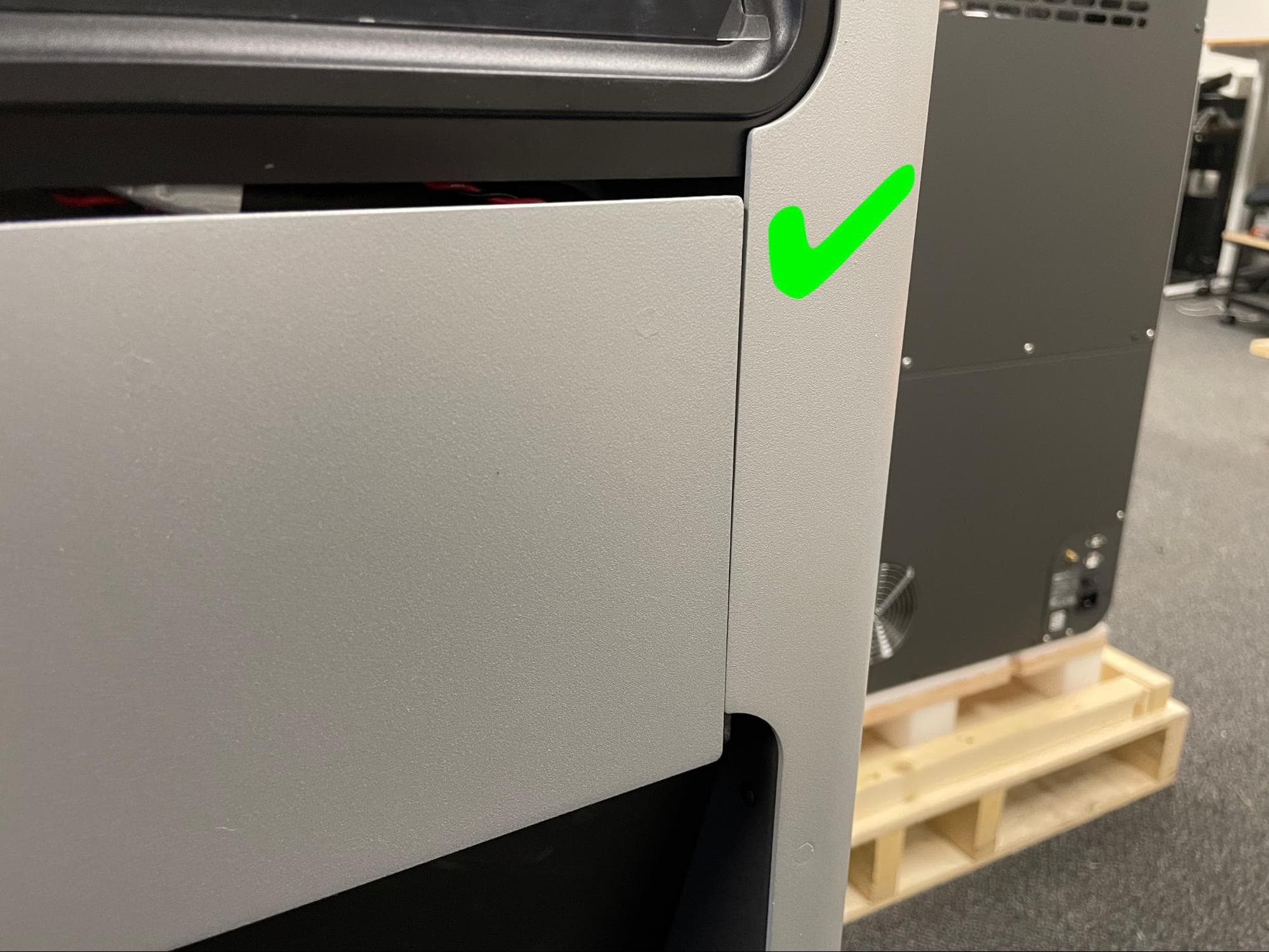

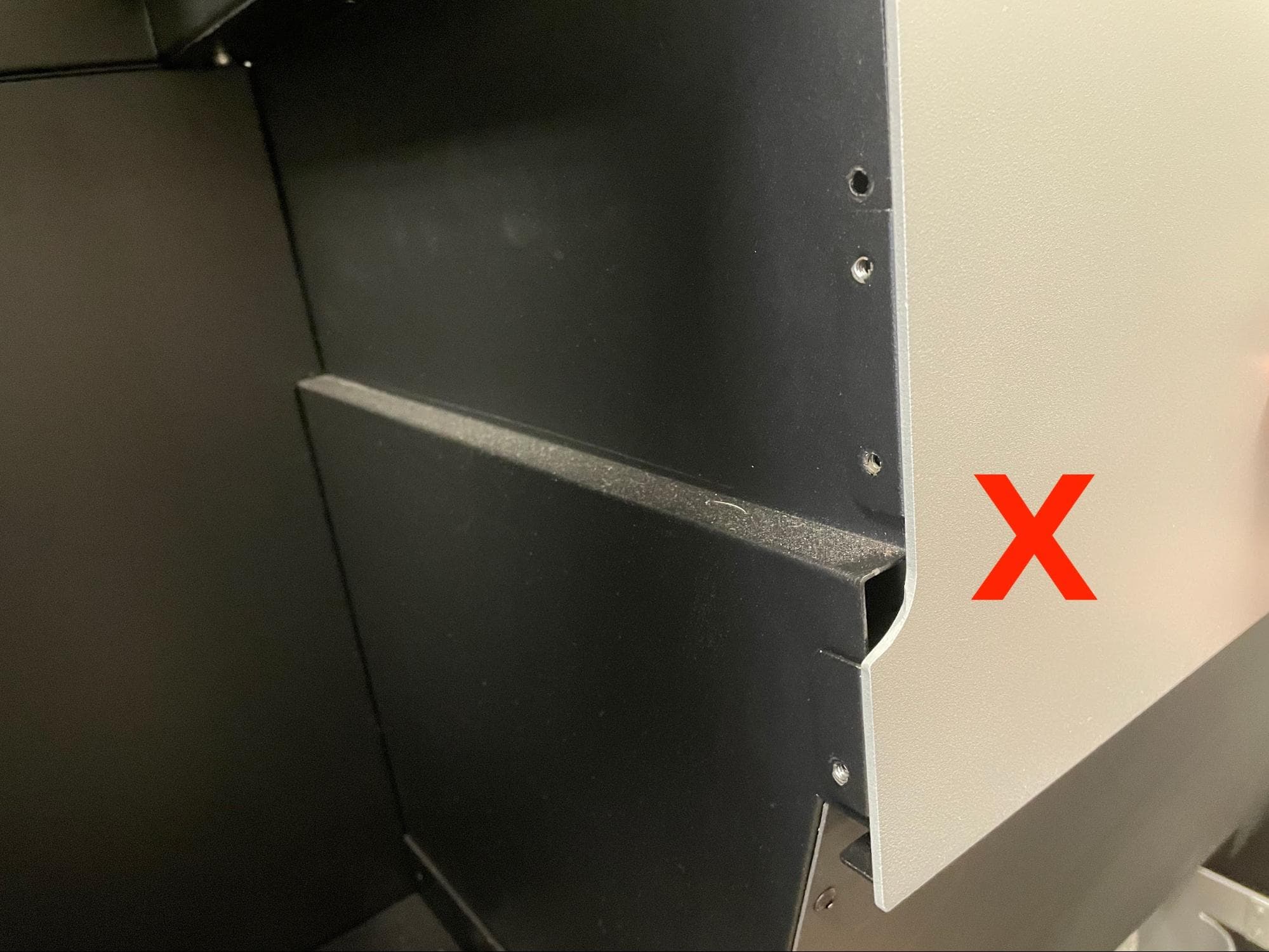

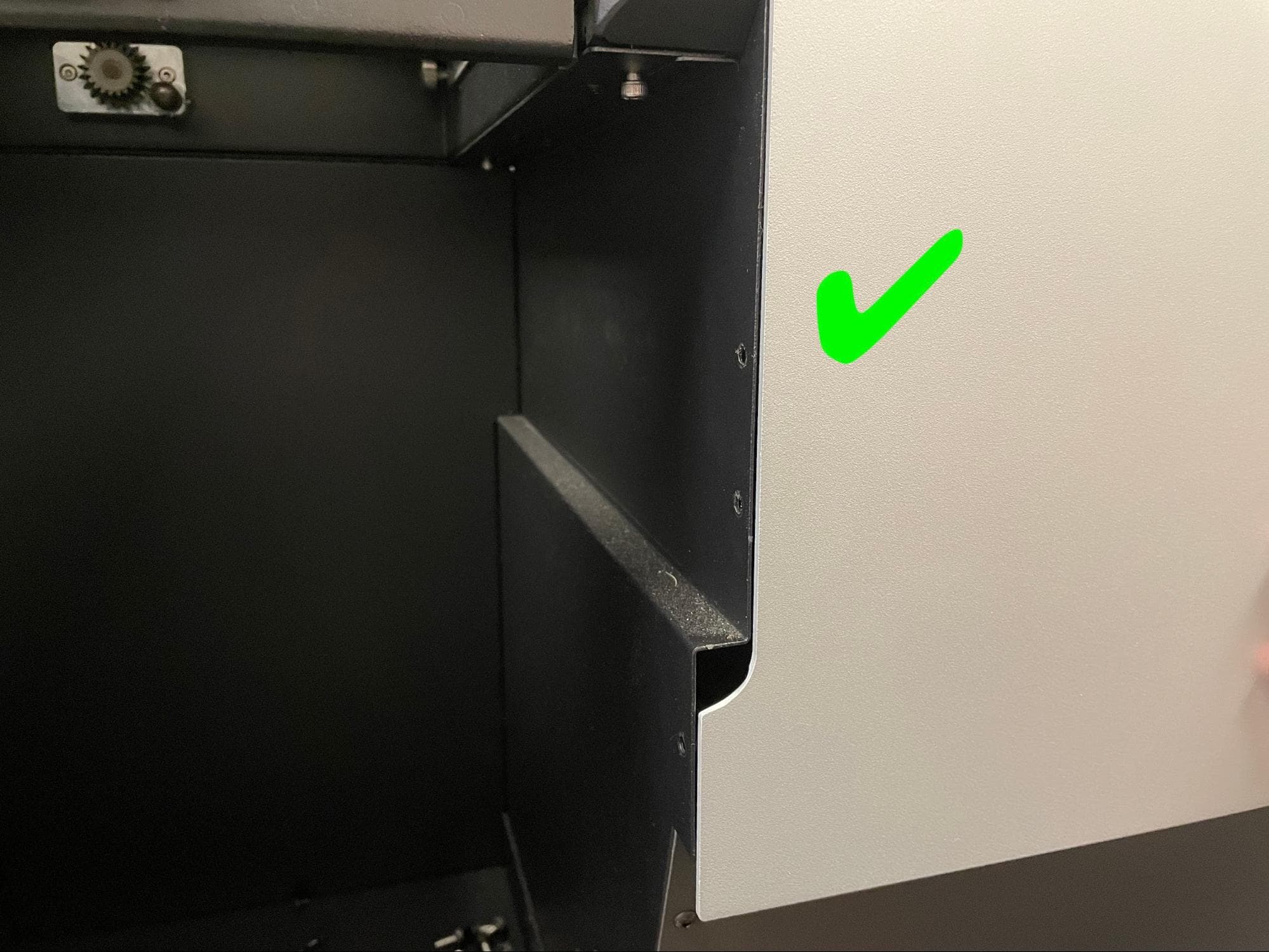

上部前面の筐体パネルを、パネル右側の黒いタブとパネル左側の2つの黒いフランジが見えないように合わせます。 まず、右側の小さいタブを合わせます。

ステップ2:上部前面パネルを取り付ける

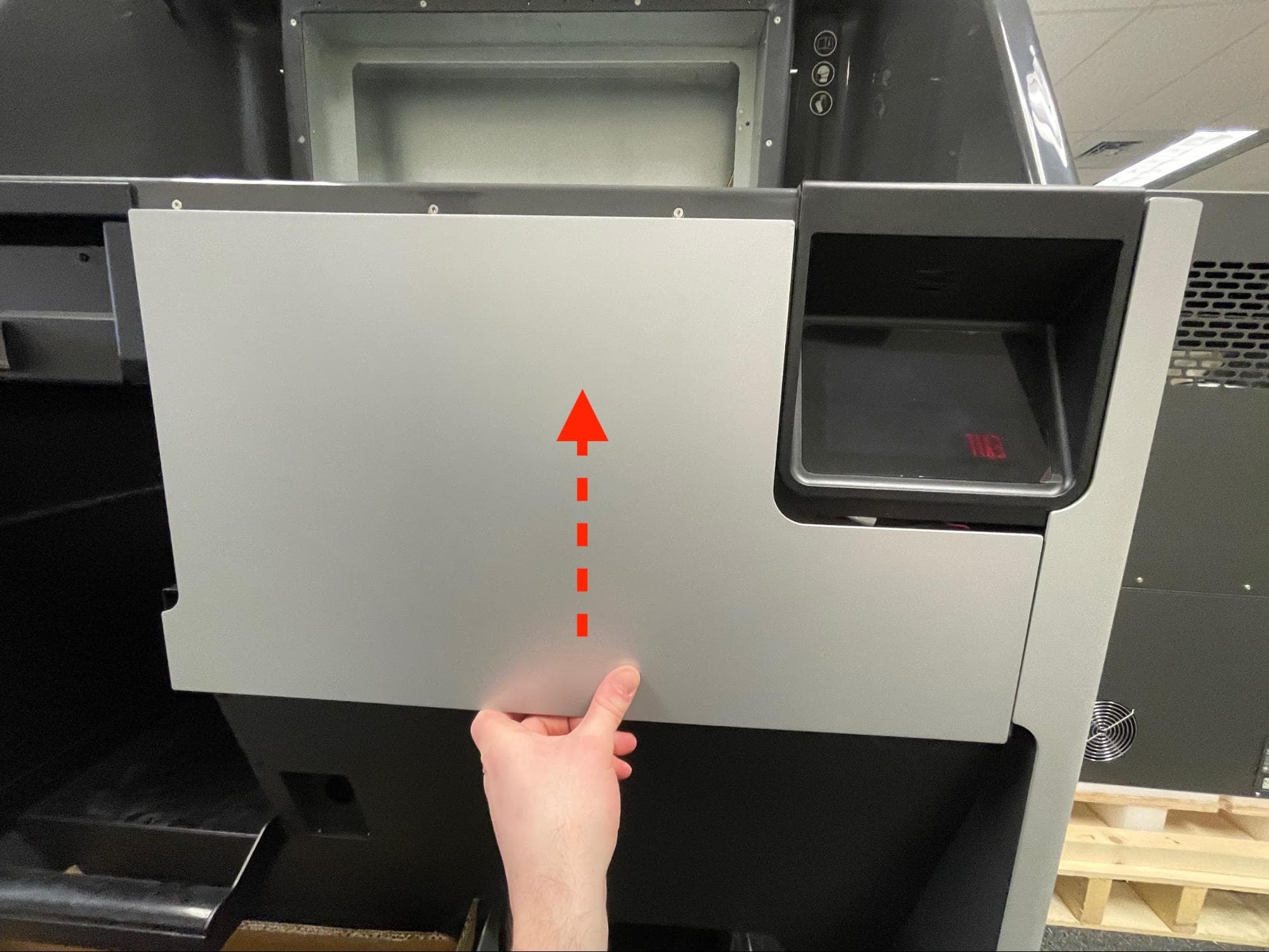

パネルを上にスライドさせ、所定の位置にロックします。パネルは、ぶつかったり、叩かれたりすると倒れることがありますのでご注意ください。

上部前面の筐体パネルを交換する

ステップ3:上部前面パネルを固定する

上部前面の筐体パネルを交換する
上部前面の筐体パネルを交換する

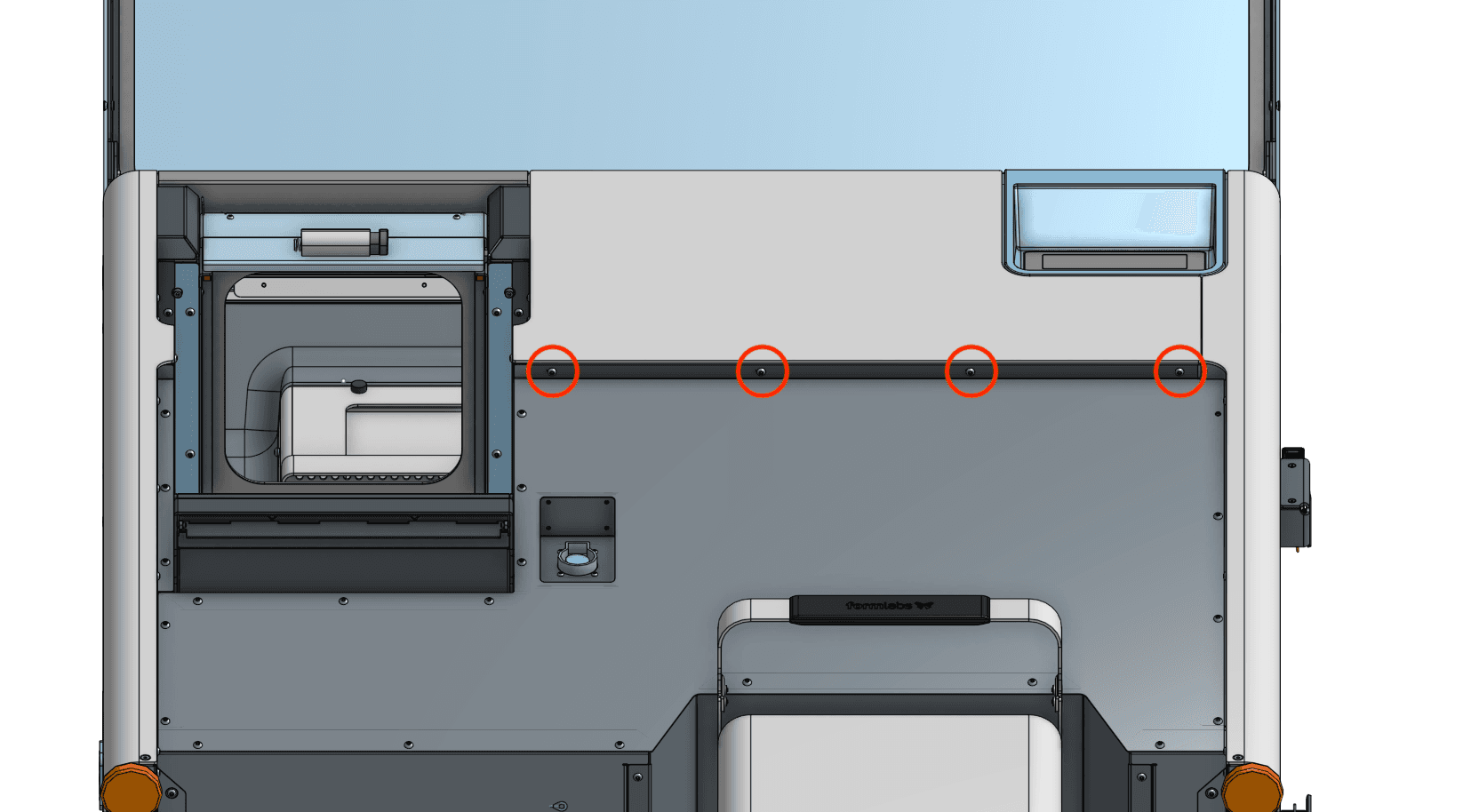

上部前面の筐体パネルをFuse Siftに固定している8.0mmのM4ボタンヘッドネジ(黒)7本のそれぞれに、Loctite 243または同等のネジロック剤を少量塗布します。パネルの7つのネジ穴にそれぞれネジを1本ずつねじ込みます。2.5 mm六角ドライバーを使用し、奥まで締め付けます。

修理を完了する

概要:新しいミキサーアセンブリを取り付けた後、Fuse Siftの電源を入れ、交換部品を較正します。

ステップ1:Fuse Siftの電源を入れる

Fuse Siftの電源ケーブルをコンセントに差し込みます。電源スイッチを オン 位置に合わせます。

ステップ2:ドーザーを較正する

タッチスクリーンで、Maintenance(メンテナンス)> Calibrate Doser(ドーザーの較正)をタップします。UIの指示に従って、較正手順を完了します。

詳細については、サポート記事Fuse Siftドーザーの較正をご覧ください。

ステップ3:ドーザーの較正をテストする

事前にFuse Siftから取り出しておいた未使用パウダーと再利用パウダーを、それぞれのホッパーに戻します。パウダーカートリッジを充填し、ドーザーが正常に機能していることを確認します。充填サイクルが正常に完了し、サイクル完了後にドーザーからパウダーが流れ出ない場合、較正は成功です。ドーザーが障害物エラーに遭遇した場合、または充填サイクル完了後もドーザーからパウダーが流れ続ける場合は、再度較正手順を実行してください。

ドーザーの較正ルーチンで問題が発生した場合は、Formlabsサポートまたは公認サービスプロバイダにお問い合わせください。
