3Dパッキング（SLS）でプリント用モデルを準備する

3Dパッキング（SLS）でプリント用モデルを準備する

PreFormを搭載したFuse 1プリンタでは、3Dパッキング機能を使用することでプリント準備を自動で実行することが可能です。本機能は、モデルの理想的な位置および回転を自動的に検出し、パウダーの消費量を最小限に抑えながらパッキング密度を最大化する機能です。手作業でプリント準備を行う場合と比較して、時間とパウダー消費量を節約し、またプリントジョブの設定時に設定項目をカスタマイズすることも可能です。

3Dパッキングでモデルを配置するには、

  1. 3Dシーンの左側にあるツールバーのPack（パック）をクリックします。Pack（パック）パネルが表示されます。
  2. 希望のModel Spacing（モデルのスペーシング）を設定します。モデルのスペーシングから、ビルドプラットフォームに配置する複数モデル間の最小すき間として設定したい値を選択します。モデルとモデルの間の距離は、プリントプロセスのどの段階においても、この設定値よりも近くなることはありません。
  3. Pack All Models（すべてのモデルをパッキング）をクリックします。Preformがパッキング密度が最大になるようモデルを回転、平行移動させます。

備考：

モデルは造形中にわずかに収縮するため、モデル間の間隔設定が非常に低い場合でも、モデル間に目に見える隙間ができることがあります。これは、焼結したパウダーの温度が下がって最終的にPreFormに表示されたサイズに落ち着く前の、プリント中盤のモデルがわずかに膨張する段階に合わせてスペーシングの設定値が適用されているためです。

任意のモデルを選択すると、3Dパッキング 機能は選択したモデルのみをパッキングし、選択していないモデルは元の位置のままになります。回転や移動を実行するモデルの指定は、モデルのロック設定機能から行うことも可能です。設定方法の詳細については、モデルの向きのロック（SLS）を参照してください。

モデルを複製し、Pack（パック）パネルのFill Build Chamber（ビルドチャンバーを満たす）とCopy & Fill Gaps（コピー＆ギャップを埋める）ツールを使って効率的にパックすることもできます。

ケージツールを使用する

PreFormバージョン3.41以降では、Cage（ケージ）ツールを使用して、モデルを自動生成されたケージ内に収めることができます。この機能は、生成されたケージ内でモデルの最適な位置と回転を見つけ、SLSパーツのバッチ生産後の処理を改善します。

小さな部品をグループ化することで、後処理が簡素化され追跡のしやすさが向上します。ケージは、Fuse Depowdering Kit、Fuse Blast、Fuse Blast Polishing Systemでの後処理に十分な強度を備えています。

備考：

ケージツールのプリセットはガイドラインです。Formlabsでは、ご希望の結果を得るために必要に応じて設定値を確認することを推奨しています。

モデルをケージに入れる：

  1. PreFormをバージョン3.41以降にアップデートします。
  2. ケージに入れたいモデルを選択します。
    3. 3Dシーンの左側にあるツールバーの
  3. Cage（ケージ）をクリックします。Cage（ケージ）パネルが表示されます。
  4. ケージの設定を行います。
    1. ケージラベル： チェックボックスをクリックしてケージにラベルを追加し、ケージに割り当てるラベル名を入力します。ケージの角のプレートにデボス加工で名前が刻まれます。
    2. パッキング設定：
      • Minimize Volume（体積を最小化）は、総体積を最小化するケージを生成します。このオプションで生成されたケージは、長方形のケージ形状のため、Minimize Height（高さを最小化）オプションで生成されたケージよりもFuse Blastでのタンブリングが良好です。
      • 高さを最小化：高さを最小化して造形時間を短縮するケージを生成します。
      • None（なし）は、最適化せずにケージを生成し、ケージを使用しながら手動でパーツを梱包できるようにします。

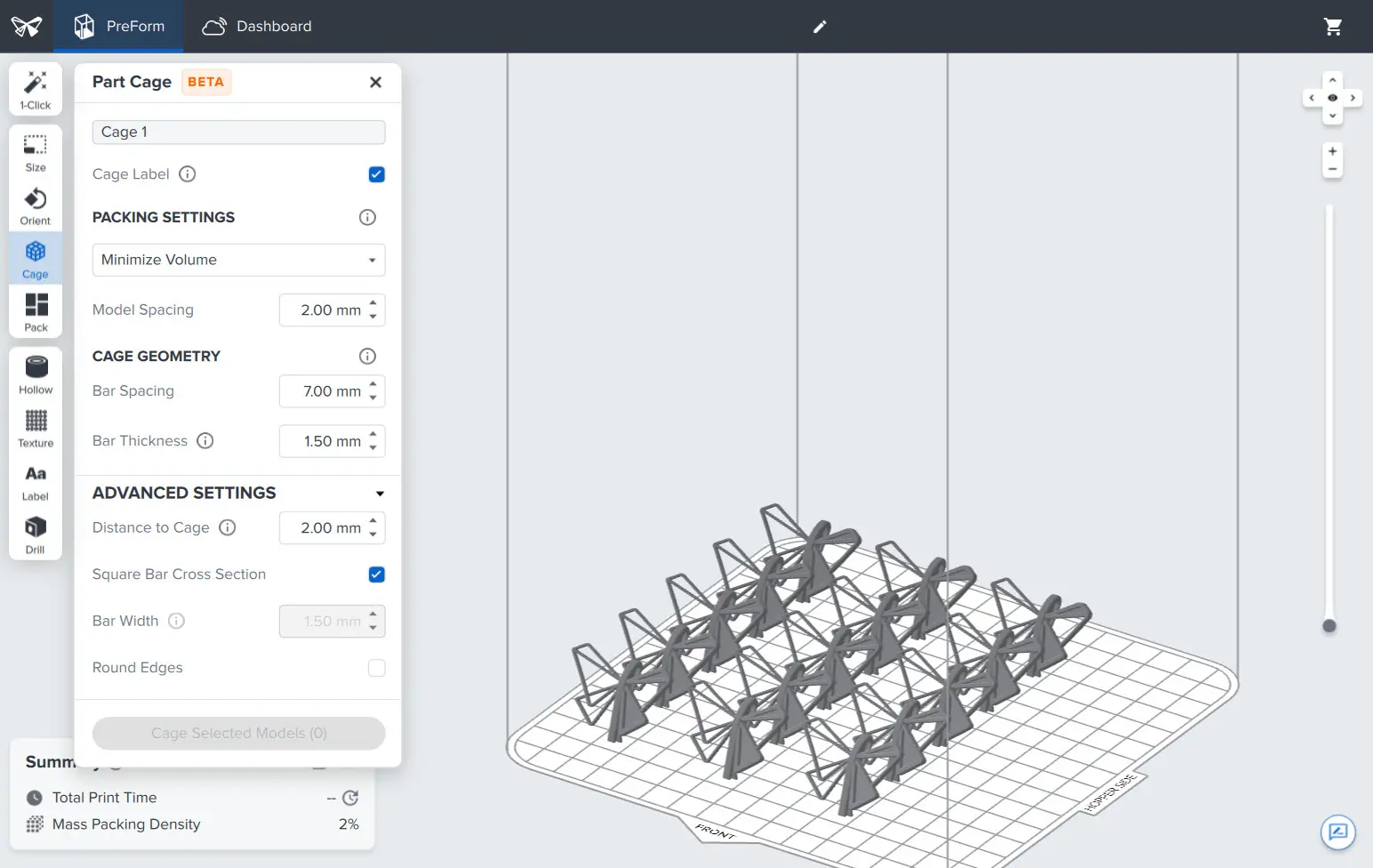

モデルの入った3Dシーン。

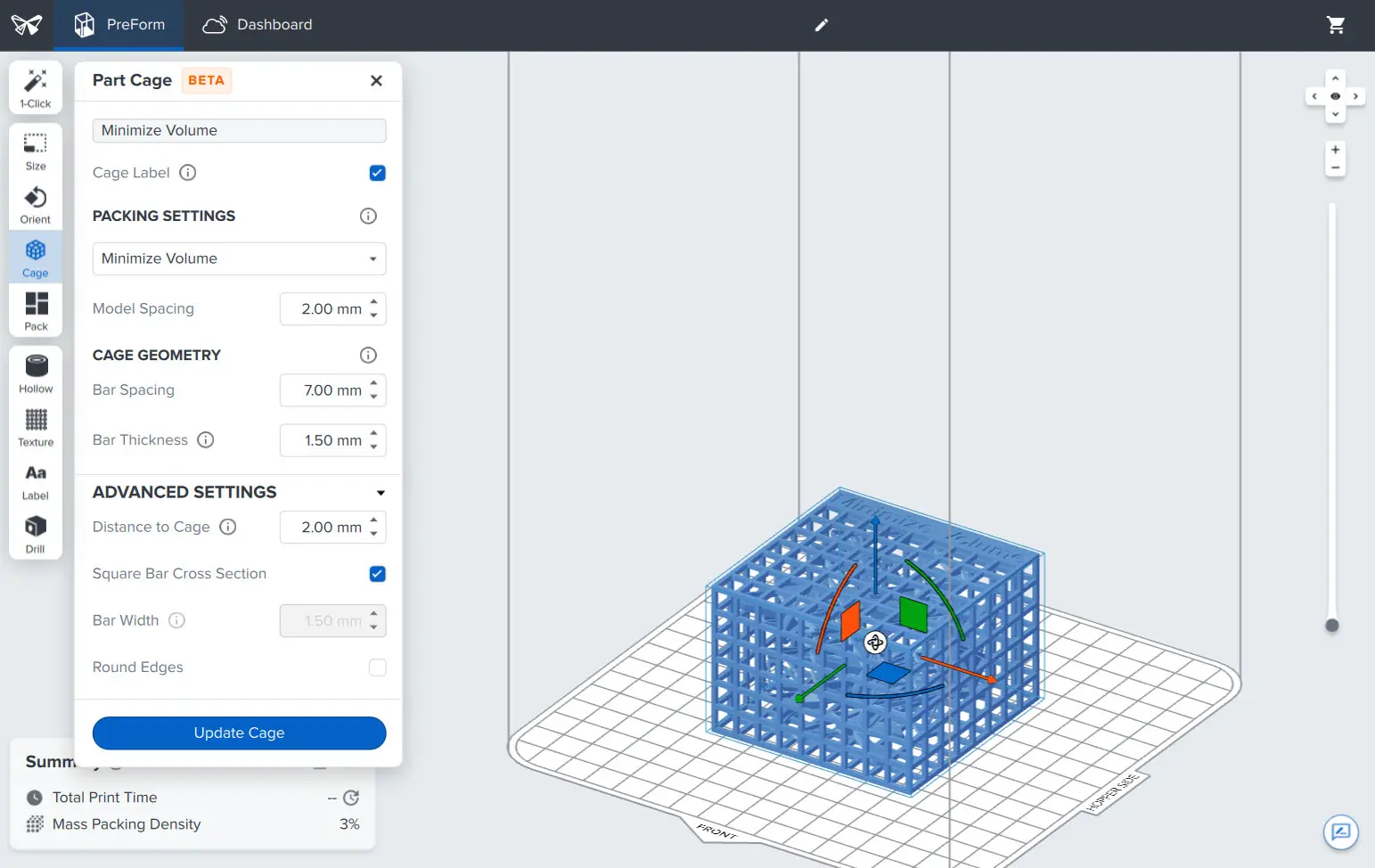

ボリューム最小化設定で生成したケージに入ったモデル。

モデルの入った3Dシーン。

ボリューム最小化設定で生成したケージに入ったモデル。

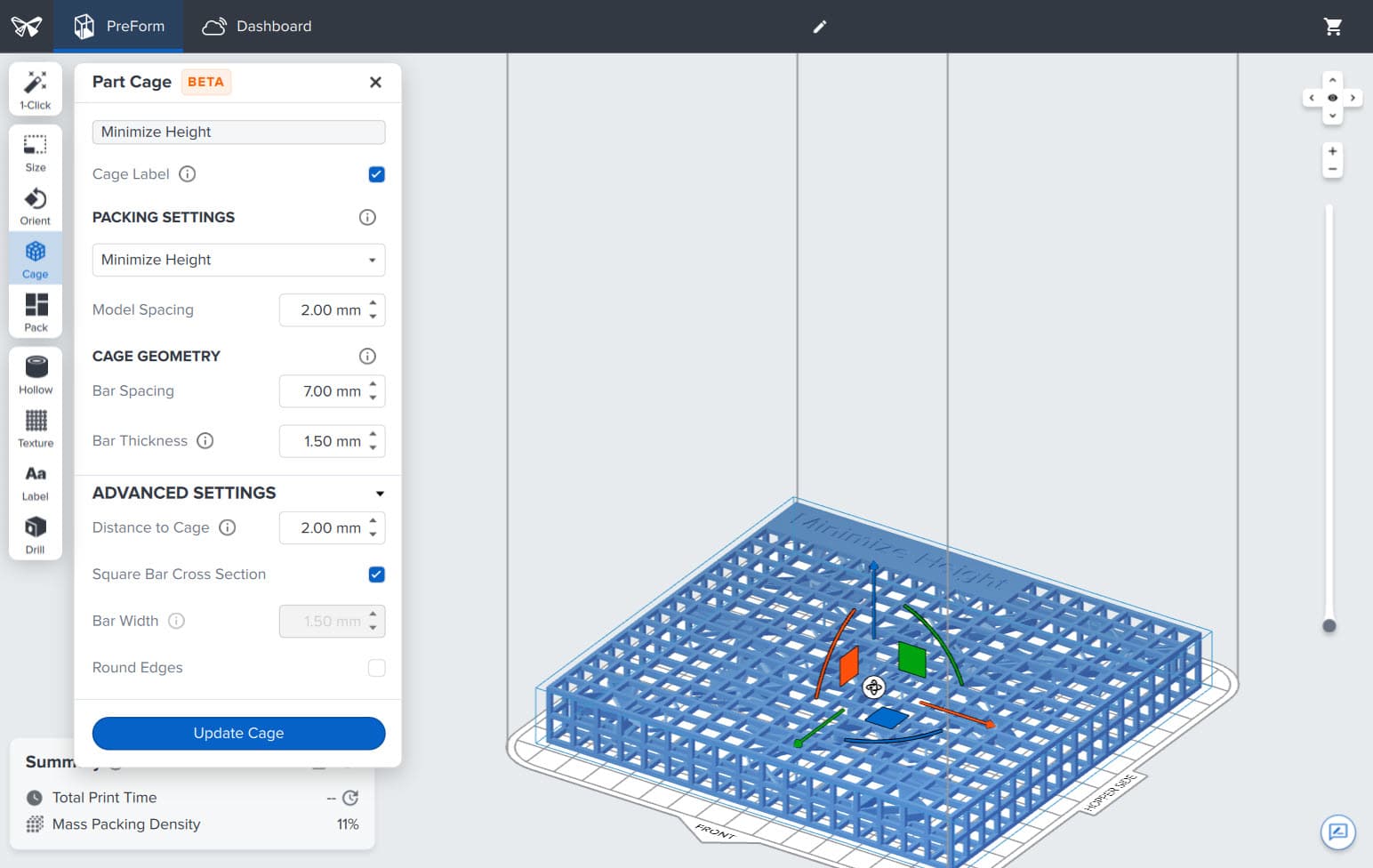

高さの最小化設定で生成したケージに入ったモデル。

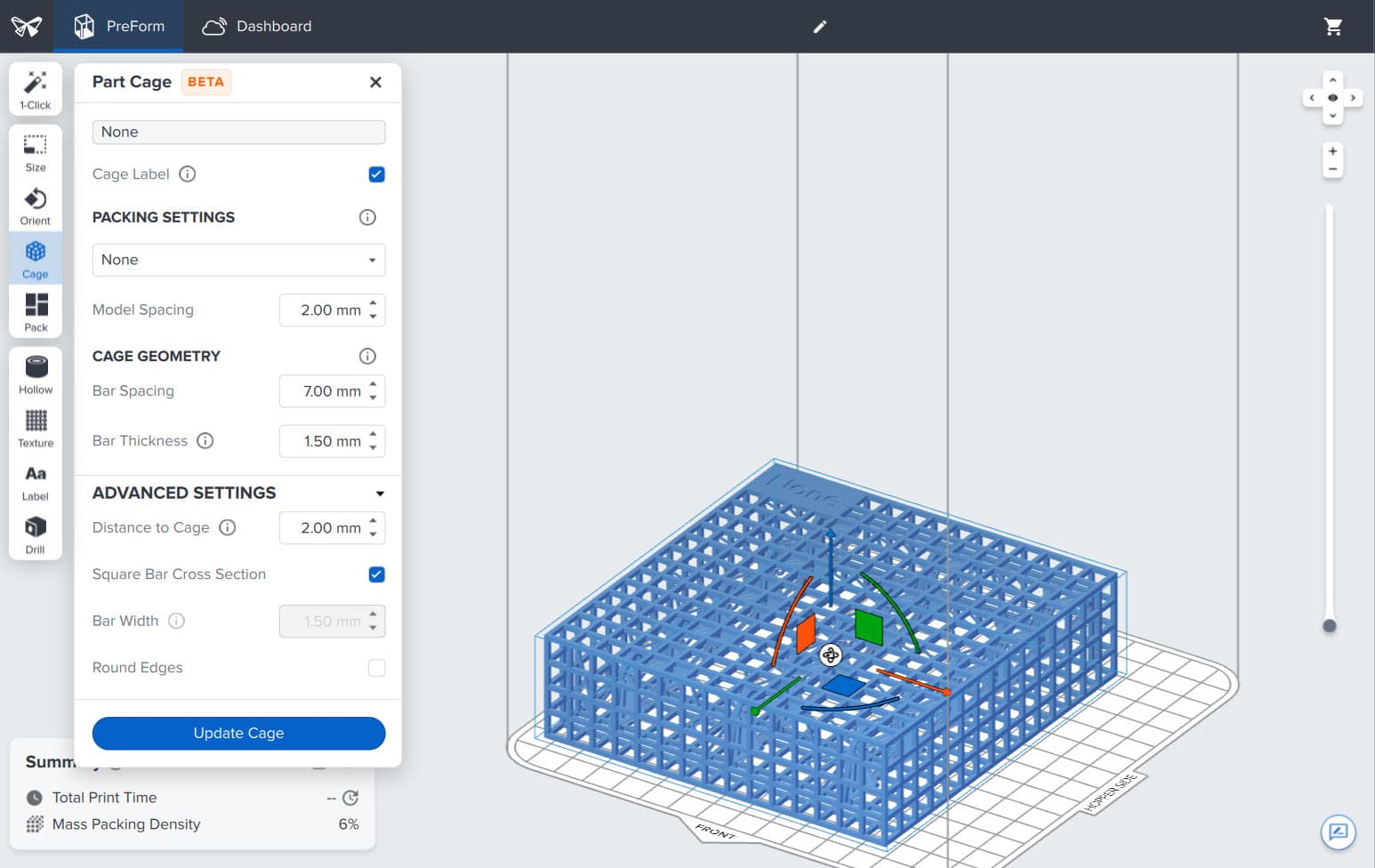

なし設定で生成したケージに入ったモデル。

高さの最小化設定で生成したケージに入ったモデル。

なし設定で生成したケージに入ったモデル。

  1. モデル間の距離：ケージ内のモデル間の距離を設定します。
  2. バー間隔： ケージバー間の開口部の幅を選択します。値が大きいほど開口部のサイズが大きくなります。開口部がどの部品よりも小さいことを確認してください。

備考：

Fuse Blastでケージに入れたまま造形品の粉末を除去する場合は、ブラスト用メディアがケージに詰まるのを防ぐため、バーの間隔を2.0mm以上にしてください。

  1. バーの厚さ： ケージバーの厚さを選択します。値を大きくするとケージの頑丈さが増しますが、後処理にかかる時間が長くなる可能性があります。
  2. ケージまでの距離：モデルとケージの間に残すスペースを選択します。
  3. 角棒の断面：このオプションを無効にすると、Bar Thickness（バーの厚さ）とBar Width（バーの幅）を異なる値に設定できます。これによりケージをカスタマイズし、強度と後処理を容易にするための間隔をちょうど良いバランスにすることができます。
  4. バーの幅： ケージバーの幅を選択します。このオプションは、Square Bar Cross Section（四角いバーの断面）がオフの場合にのみ使用できます。四角いバーの断面が有効な場合、バーの幅は常にバーの厚さと一致します。

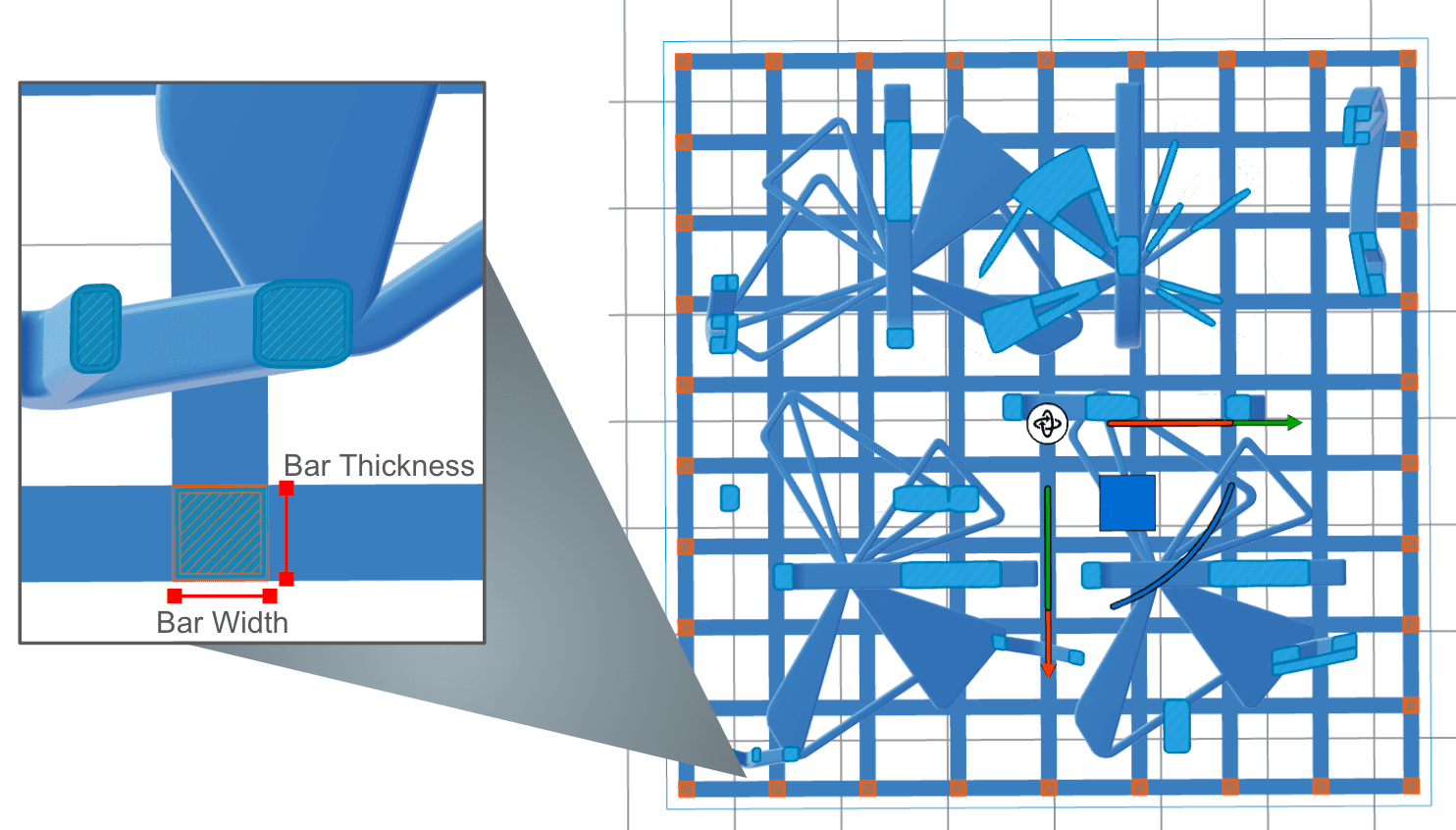

バーの幅とバーの厚さ。
  • Round Edges（エッジを丸める）： ケージの外縁を丸める場合はこのオプションを選択します。
ストレートエッジのパーツケージ。
ラウンドエッジのパーツケージ。

ストレートエッジのパーツケージ。

ラウンドエッジのパーツケージ。

  • Cage Selected Models（選択したモデルをケージに入れる）をクリックします。PreFormは選択された値に合わせてモデルを囲み、回転させ、平行移動させます。選択されたモデルは、モデルリスト内の単一のケージエントリに折りたたまれます。

ケージの編集

ケージは、Model List（モデルリスト）から選択して名前の変更や削除が可能です。

  1. 3Dシーンでケージを選択します。
    2. 3Dシーンの左側にあるツールバーで、
  2. Cage（ケージ）をクリックします。Cage（ケージ）パネルが表示されます。
  3. ケージの値を編集します。
  4. Update Cage（ケージの更新）をクリックします。PreFormは選択された変更に従ってケージをアップデートします。

造形ケージからのパーツの取り外し

造形ケージからパーツを取り外すには、ビルドチャンバーが冷えるのを待ってから、パウダーケーキから造形ケージを取り出します。

Fuse BlastまたはFuse Blast Polishing Systemを使用して、ケージに入れたまま造形品の粉末除去やブラスト処理をすることができます。部品がきれいになったら、破片が出ないように注意しながら、ペンチや小さなノコギリでケージを割ります。必要に応じて造形品の後処理を続けます。
