注:
Fuse Siftは大きくて重い機械ですので、単独で動かしたり、位置を変えたりしないでください。本体を移動させる必要がある場合は、最低でも2人で、付属の引き上げ用ストラップを使って動かすようにしてください。
このガイドでは、Fuse Siftを構成する各コンポーネント、初回のセットアップ方法、ならびにパウダーの回収を開始する手順について説明します。Fuse Siftの開梱、設置、接続方法の詳細については、開梱とセットアップに関するサポート記事をご覧ください。

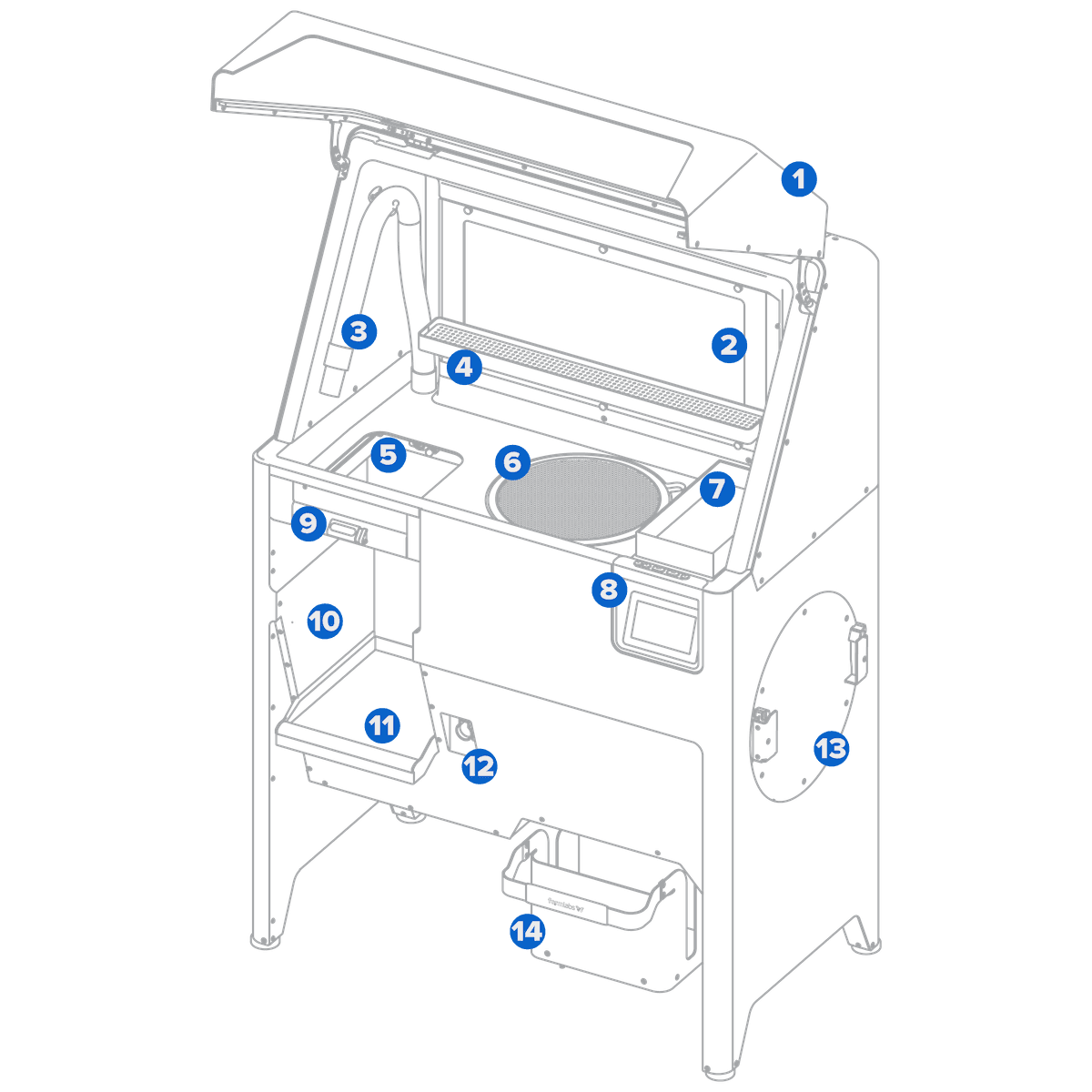

Fuse Siftを使用する前に、取扱説明書と安全上の注意事項をよく読み、内容を十分に理解してください。各部の名称

① フード: Fuse Siftの作業スペースからパウダーや破片が飛び散るのを防ぎます。
② ベント: 飛散したパウダーを集めます。
③ バキューム: 使用後のFuse 1とFuse Siftのクリーニングに使用します。
④ ツールシェルフ: ブレークアウトツールやブラシの収納スペースです。
⑤ ビルドチャンバー経由: 冷却したケーキを作業スペースに入れるためのアクセス用ポートです。
⑥ 表面グレーチング: シフターを覆う保護用グレーチングです。
⑦ Fuse Siftファンネル: フレッシュパウダーホッパーにパウダーを充填するためのアクセス用ポイントです。
⑧ コントロールパネル: Fuse Siftを操作するためのタッチスクリーンと物理的なコントロールボタンです。
⑨ ビルドチャンバーラッチ: ビルドチャンバーを固定します。
⑩ ビルドチャンバーエンクロージャ: 造形品を取り出す準備ができたビルドチャンバーを収納するエリアです。ビルドチャンバー筐体の底部にあるパウダーキャッチは、ルースパウダーを受けるための取り外し可能なトレイです。
⑪ パウダーキャッチ: ルースパウダーを受けるための取り外し可能なトレイ。
⑫ ビルドチャンバーソケット: ビルドチャンバーのプラグ用。
⑬ ミキサー: 充填後のパウダーカートリッジを混合するためのもの。
⑭ カートリッジドロワー: パウダーカートリッジの保管と充填用。
開梱する
ステップ1:梱包材を設置場所の近くに置き、
立てておきます。ステップ2: 箱を上から開ける
ステップ3: 8mmソケットドライバーで4つのスチールブラケットを外し、12本のボルトを取り外します。
ステップ4: リフティングストラップをマシンの下で左から右にループさせます
ステップ5: 両前腕をそれぞれのループに通します。
ステップ6: 機械を箱から持ち上げるために、手のひらで機械を支えます
ステップ7:マシンの位置を決める
ステップ8: 追加の梱包材を取り除く
注:
Fuse Siftは大きくて重い機械ですので、単独で動かしたり、位置を変えたりしないでください。本体を移動させる必要がある場合は、最低でも2人で、付属の引き上げ用ストラップを使って動かすようにしてください。
設置
ステップ1: シフターメッシュと面格子を挿入する
ステップ2:ツールシェルフを取り付ける
ステップ3:パウダーキャッチトレイを取り付ける
ステップ4:ビルドチャンバーポートカバーをセットアップする
ステップ5: バキュームを組み立てる
ステップ6:バキュームホースと電源ケーブルをポートに接続する
ステップ7: ホースをフックに巻き付ける
ステップ8: 真空装置のブレーカースイッチをONの位置に切り替えます
ステップ9: 電源ケーブルを背面の電源ポートに差し込みます
ステップ10:電源ケーブルを専用回路に接続する
ステップ11:背面のブレーカースイッチをONの位置に切り替えます
ステップ12:マシンの電源を入れる

備考:
Fuse Siftを使用するには、少なくとも(EUでは)7.5A(AC230V)または(米国では)15A(AC120V)の専用AC回路と信頼できるアースが必要です。この回路は、Fuse Siftと連動させるFuse 1、ファン、真空装置、電動工具、スペースヒーター、またはその他の大型電化製品や電動工具を含む他のすべてのデバイスから分離させる必要があります。電力サージは、混合・充填作業の中断や精密部品の永久的な破損を引き起こし、製品の信頼性を損なう恐れがあります。Formlabsでは、電圧変動のある地域ではラインコンディショナ(安定化電源)やUPSを使用することを推奨しています。
接続
次のステップ
Fuse Siftをセットアップしたら、プリントされたパーツの回収とパウダー除去に使い、次のプリントに備えます。
