ビルドプラットフォームのフラッシングまたはエレファントフット

ビルドプラットフォーム上のバリは、エレファントフットとも呼ばれるプリント欠陥で、造形品がビルドプラットフォームに接触している部分から余分に硬化した材料が外に向かって広がる現象です。この余分な材料は、ビルドプラットフォームへの接着を促進するのに役立ちます。特に、収縮によってビルドプラットフォームから引き離される可能性のある大きなパーツに有効です。Formlabsの設定は、余分なフラッシングを最小限に抑えながら、どのようなモデルでも造形できる十分な接着性を維持するように調整されています。造形品に追加の接着性が不要な場合や、後処理を減らしたい場合は、Print Settings Editor（造形設定エディタ）を使用してビルドプラットフォームのフラッシングを減らすことができます。

視覚症状

造形品のベースが意図したよりも広くなっている
パーツのベース周辺に余分な硬化済み材料が付着している
パーツがビルドプラットフォームに過度に付着し、取り外しが困難になる

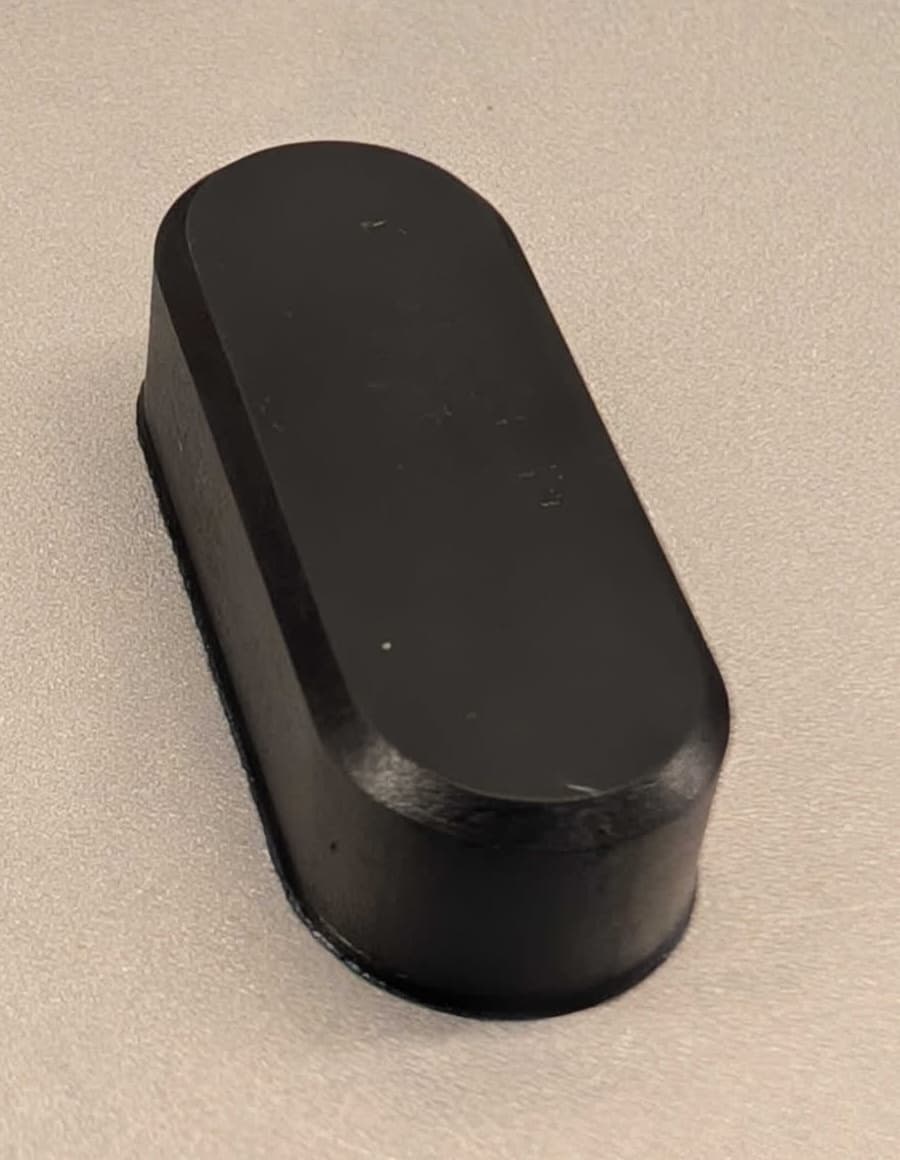

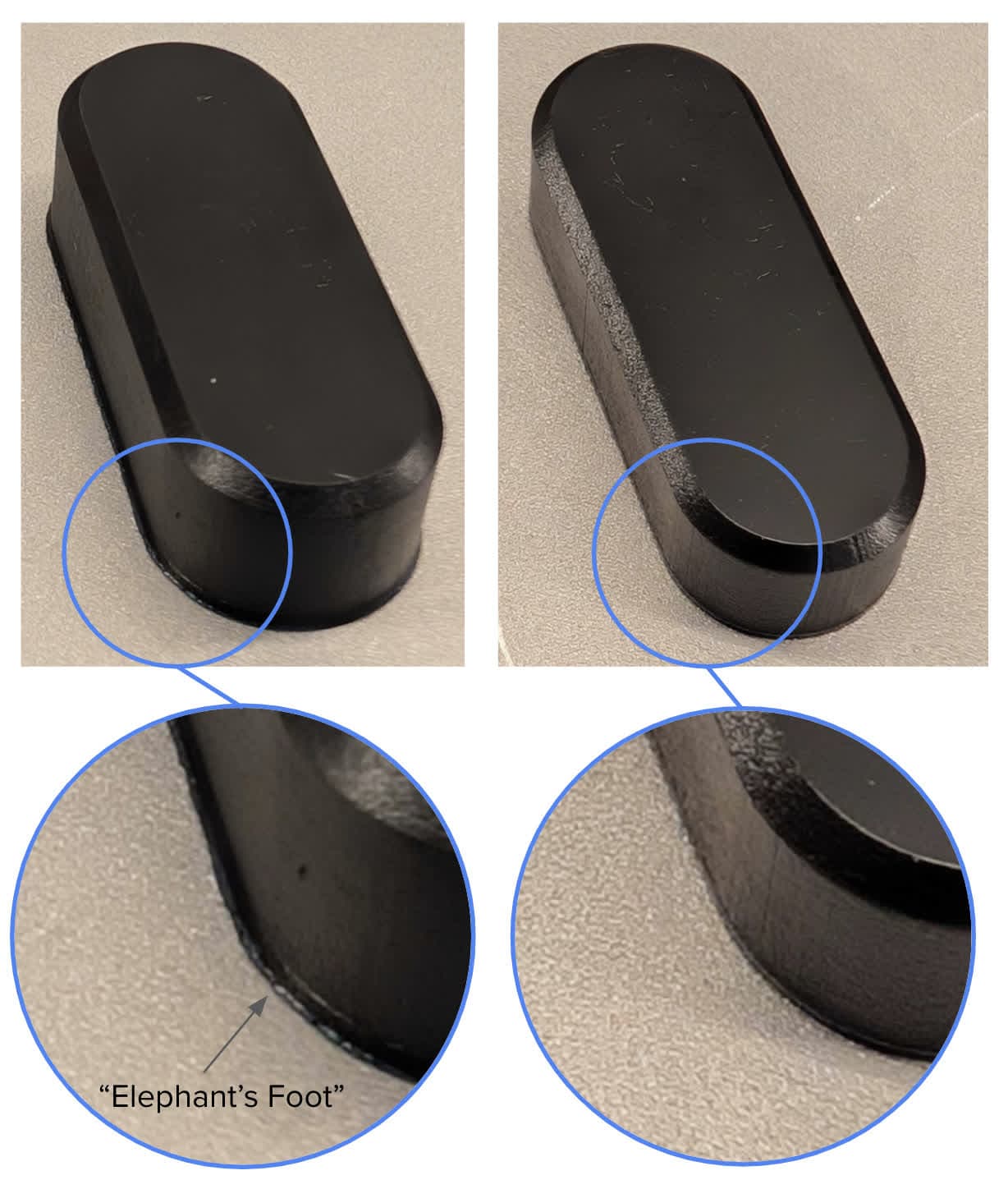

ESD Resinで造形したパーツにビルドプラットフォームのフラッシングが発生した例

よくある原因

モデルやプリントワークフローに合わせて初期レイヤーのパラメータが適切に調整されていない
過剰圧縮

トラブルシューティング手順

備考：

お使いのプリンターのファームウェアとPreFormのバージョンが最新であることを確認してください。プリンターのファームウェアバージョンを確認する方法については、サポート記事Formlabs SLA光造形プリンターのファームウェアバージョンを確認するをご参照ください。PreFormのバージョンを更新する方法については、FAQ記事「PreFormを更新するには？」をご参照ください。

Check for and correct overcompression

If your parts are shorter than intended, the build platform flashing may be the result of overcompression. プリンターのZ軸を微調整して、過度な圧縮を修正します。

PreFormの造形設定エディタで初期レイヤーのパラメータを調整する

ビルドプラットフォームのフラッシングを減らすために、Formlabsでは造形設定エディタでカスタム造形設定を作成することを推奨しています。

ビルドプラットフォーム上で硬化する余分な材料の量に影響を与える主なパラメータは、Early Layer Exposure（初期レイヤー露光量）とOffset（オフセット）の2つです。

オフセットが大きいと、不規則な形状の周囲が予期せず収縮するなど、望ましくないアーチファクトが発生する可能性があります。小さなパーツは完全にプリントできないこともあります。例えば、幅2mmのパーツでオフセットが1mmを超える場合、オフセットによってパーツが削除され、その後のレイヤーがビルドプラットフォームに付着しなくなります。

これを回避するために、露光時間を短くしてビルドプラットフォームのフラッシングを減らすこともできます。このアプローチでは、パーツが過度に侵食されることなくビルドプラットフォームにやや強固に接続されますが、反りやすい大きなパーツがビルドプラットフォームから外れる可能性があります。

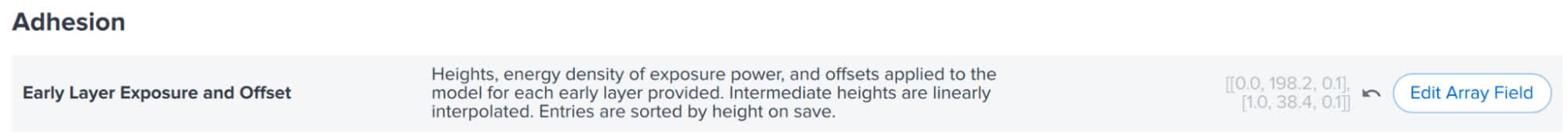

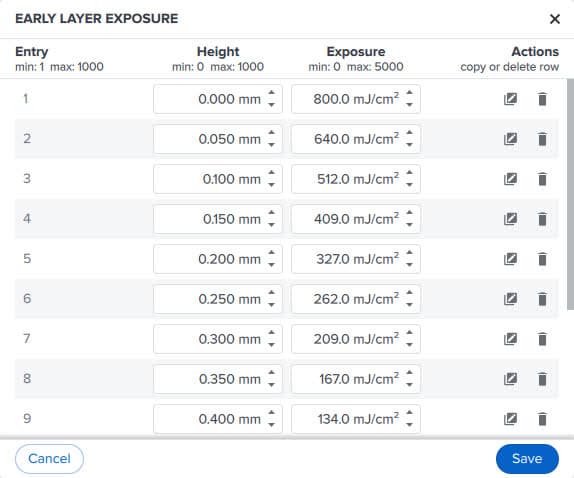

造形設定エディタのEarly Layer Exposure（初期レイヤー露光量）とOffset（オフセット）

このパラメータは完全な配列フィールドで、3つの主要フィールドがあります。

Height（高さ）：リストされた露光量とオフセットが適用されるビルドプラットフォームからの距離
Exposure（露光量）：指定された高さでの露光量他のスライスソフトウェアで時間ベースのパラメータに慣れている場合、露光量 = 照度 x 時間であることに注意してください。
オフセット：LPUとバックライトユニットによって露光されたレイヤーが、目標寸法を超えて硬化した余分な材料を考慮して拡大または縮小される量

エントリが1層以上離れて設定されている場合、PreFormはエントリ間を線形補間し、滑らかな遷移を実現します。例えば、初期高さが0.00mm、露光量が200mJ/cm²、2番目のエントリが高さ0.20mm、露光量が100mJ/cm²の場合、50ミクロンのレイヤーでプリントする場合、以下のレイヤーが露光されます。

0.00mm：200mJ/cm²
0.05mm：175mJ/cm²
0.10mm：150mJ/cm²
0.15mm：125mJ/cm²
0.20mm：100mJ/cm²

露光量とオフセットの両方が過剰硬化を抑制し、ビルドプラットフォームのフラッシングを低減します。Formlabsでは、オフセット値を変更することを推奨しています。オフセット値は、通常、1回のテストプリントから直接算出することができます。また、Exposure（露光時間）はビルドプラットフォームへの良好な接着を確保する上でより重要なため、露光時間を下げすぎると、造形品がビルドプラットフォームから剥がれたり、まったく接着しなくなったりする可能性があります。

初期レイヤーオフセットを調整してビルドプラットフォームのフラッシングを減らすには：

造形品のベース周辺のフラッシングの幅を測定します。
フラッシングの上の造形品の幅を測定します。
フラッシング幅から造形品の幅を引きます。
Early Layer Exposure and Offset（初期レイヤーの露光時間とオフセット）配列フィールドの最初のエントリに、ステップ3の値の半分を既存のオフセットに加えます。

詳細については、以下の例をご覧ください。

ヒント：

Formlabsでは、マイクロメーターやノギスなどの精密測定器を使用することを推奨しています。

Form 3およびForm 3L世代

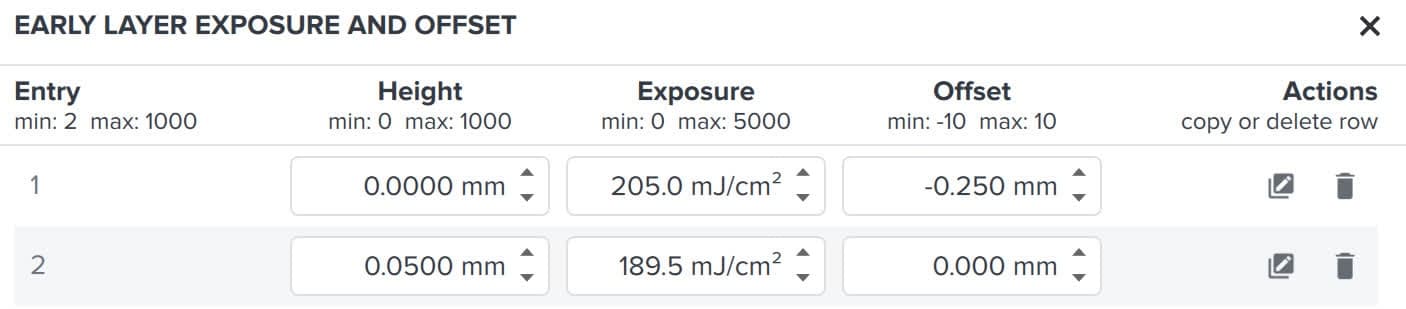

Form 3およびForm 3L世代のプリンターでは、Early Layer Exposure（初期レイヤー露光時間）配列を調整して、ビルドプラットフォームのフラッシングを減らすことができます。必要な変更は完成した造形品から直接測定することはできないため、最初のエントリに記載されているExposure（露光時間）の値を少しずつ減らし、各変更の間に小さなテストプリントを実行します。初期レイヤーの露光時間を短くしすぎると、造形品全体のビルドプラットフォームへの接着性に影響を与えます。

注意事項、リスク、さらなる調整

例：Form 4でESDレジンを使って造形したパーツからビルドプラットフォームのフラッシングを取り除く

ESDレジンで造形したパーツの多くは、最初のレイヤーでの高露光により、エッジに小さなブリムが発生します。ただし、下図のような小さなパーツは、硬化に関連する応力の蓄積が少ないため、収縮してビルドプラットフォームから剥がれることはありません。ビルドプラットフォームのフラッシングは、プリントしたパーツが大きなアセンブリの一部である場合、フィット感に問題を引き起こす可能性があります。

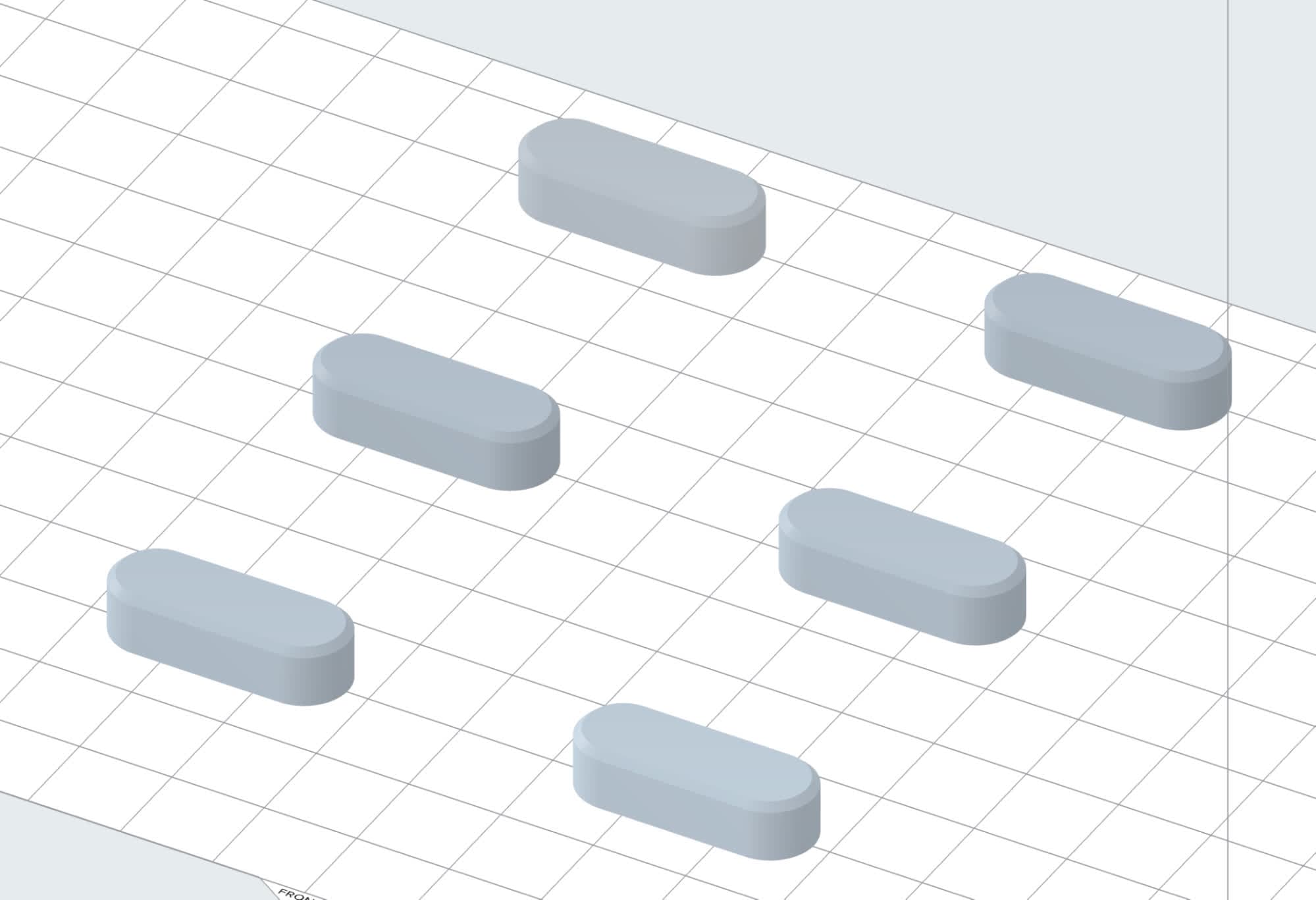

この例では、上記のブロックを使って1回のプリントを行いました。造形後、ビルドプラットフォームに沿って少量のフラッシングが発生していることが確認できました。これは、造形品のベース周辺の余分な材料の量に基づいて、Print Settings Editor（造形設定エディタ）のEarly Layer Exposure（初期レイヤー露光量）とOffset（オフセット）配列フィールドを使用して修正できます。

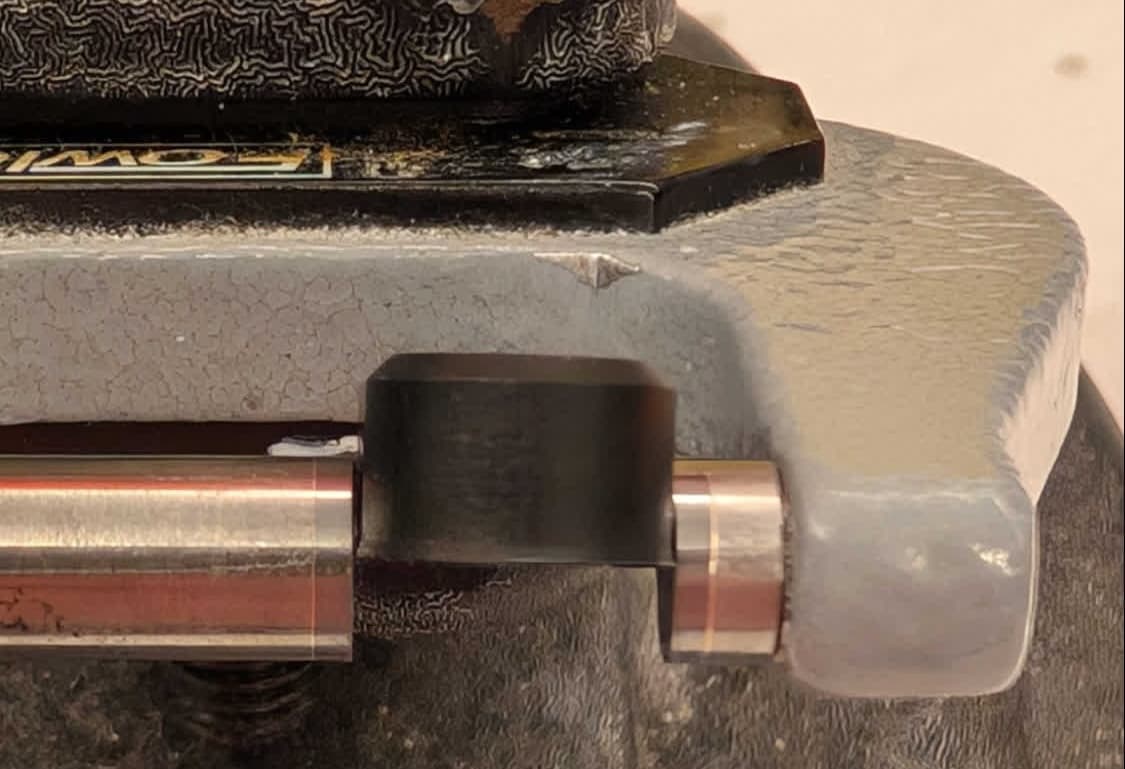

パーツを洗浄し、ビルドプラットフォームから取り外し、Formlabsの推奨に従って二次硬化を行った後、マイクロメーターでパーツに沿ってフラッシングを測定しました。この場合、パーツ本体の幅は9.53mm、フラッシングの幅は9.821mmでした。

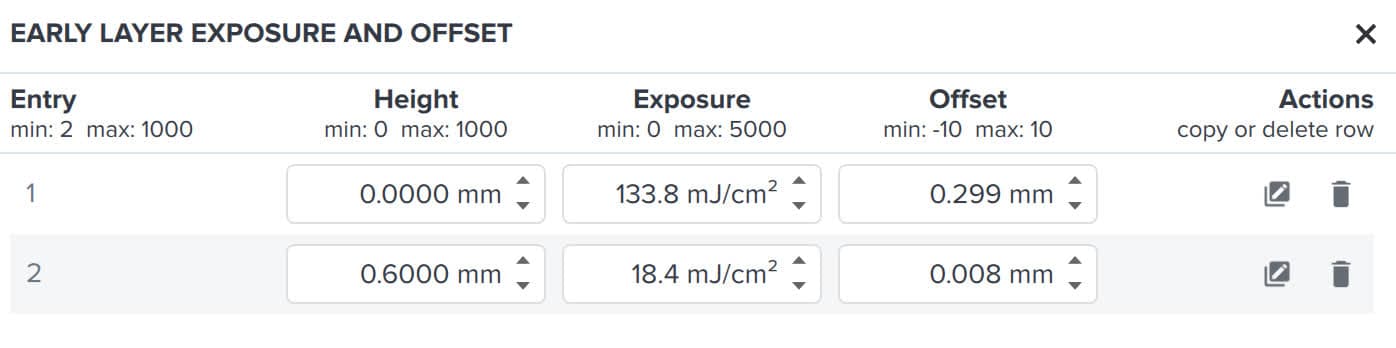

希望するオフセットを得るには、希望する造形品の幅からフラッシングの幅を差し引きます。ここでは、9.821mm - 9.53mm = 0.291mm となります。Early Layer Exposure and Offset（初期レイヤーの露光時間とオフセット）配列フィールドの最初のエントリに、既存のオフセットにこれを加えます。ここでは、デフォルトのオフセットが0.008mmだったので、新しいオフセットは（0.291mm / 2）+ 0.008mm = 0.154mmとなります。このフィールドには小数点以下3桁までのオフセット値を入力できるため、必要に応じて結果を四捨五入してください。

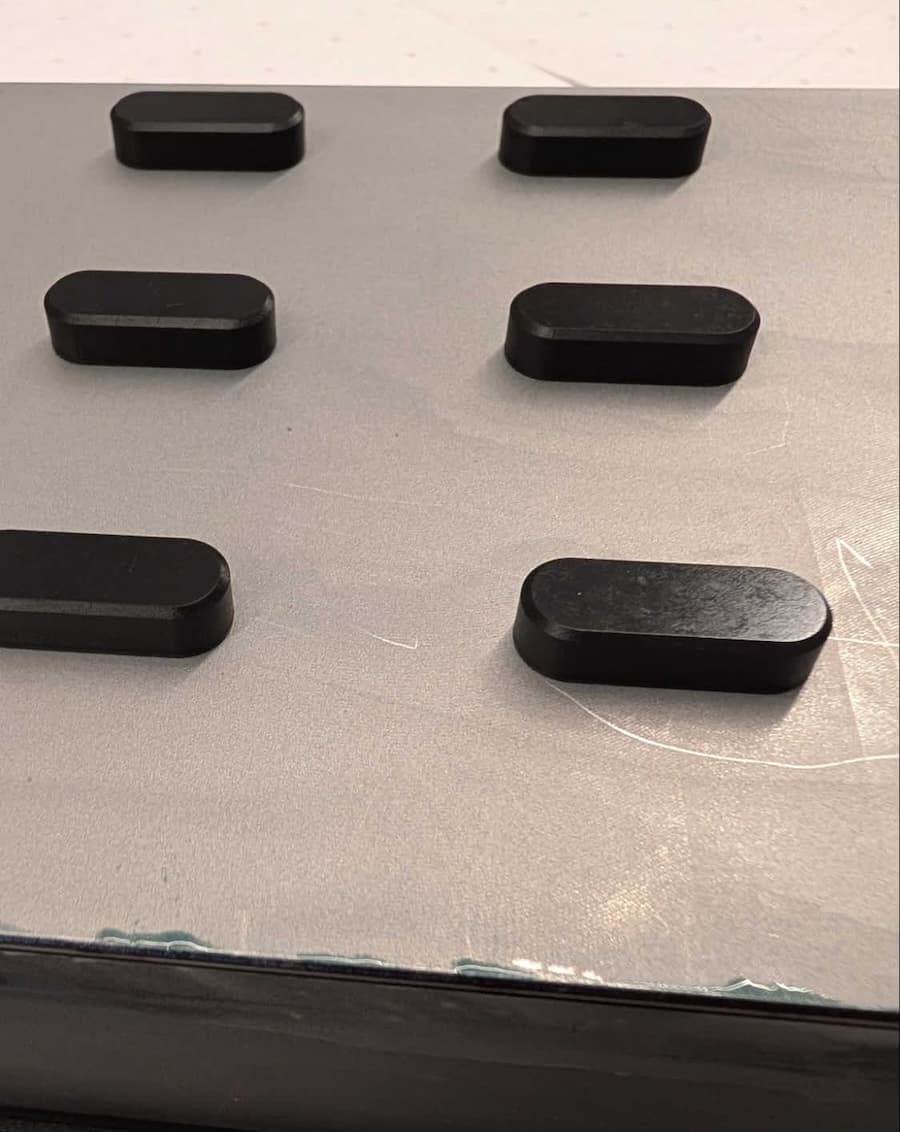

新しい造形設定で再造形した後、パーツにはビルドプラットフォームに沿ったバリがほとんど見られず、後処理時間が大幅に短縮されました。

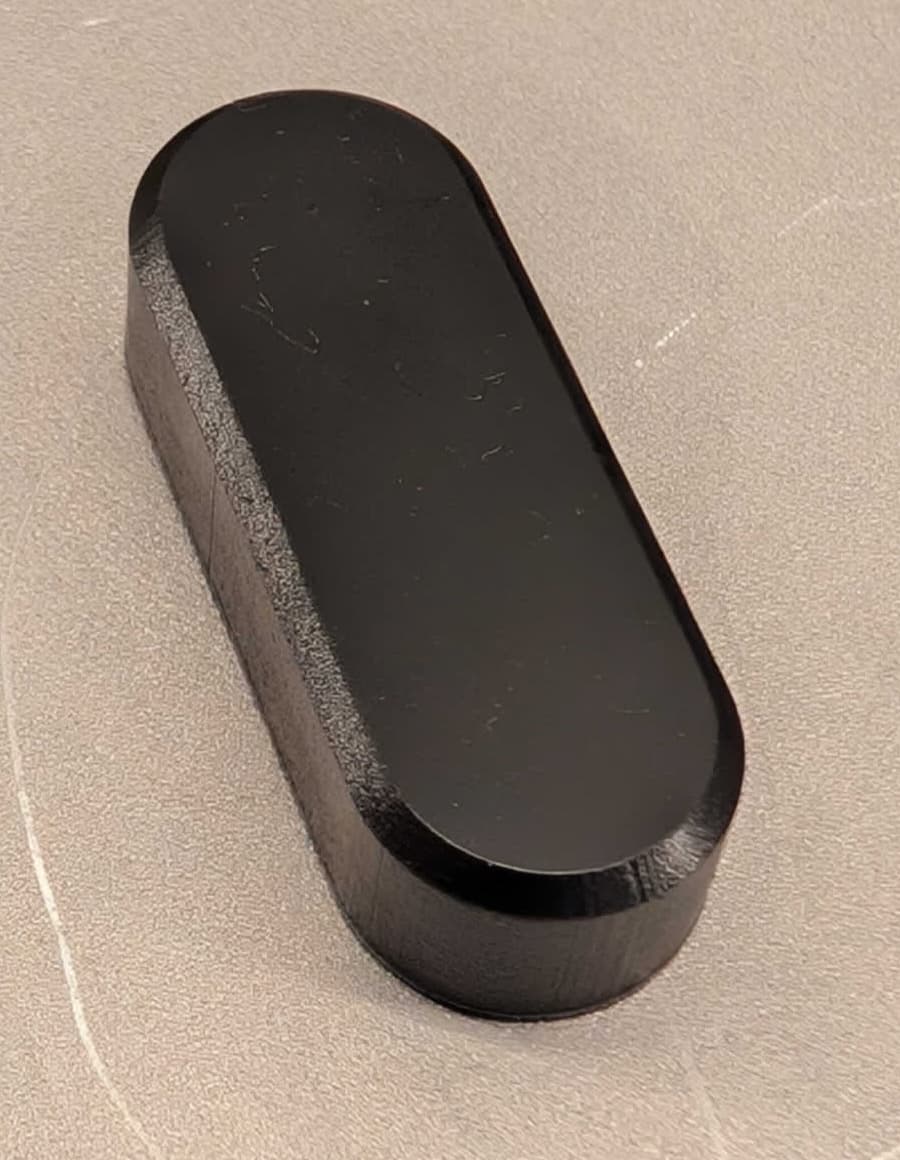

ビルドプラットフォームのフラッシングなしで再プリントされたESD Resinパーツ
