注：
ESDセーフでない材料でプリントされた集じん機用アタッチメントを使用する場合は、静電気の蓄積や放電に注意してください。
技術白書
Printable parts for Formlabs devices
Printable parts for Formlabs devices
Formlabs機器の部品やアクセサリーも、お使いのプリンターで造形することができます。ファイルを編集するには、3Shape、Materialise、3Design、SolidWorks、ZBrushなどのデジタルモデリングソフトウェアが必要です。
Form 4世代

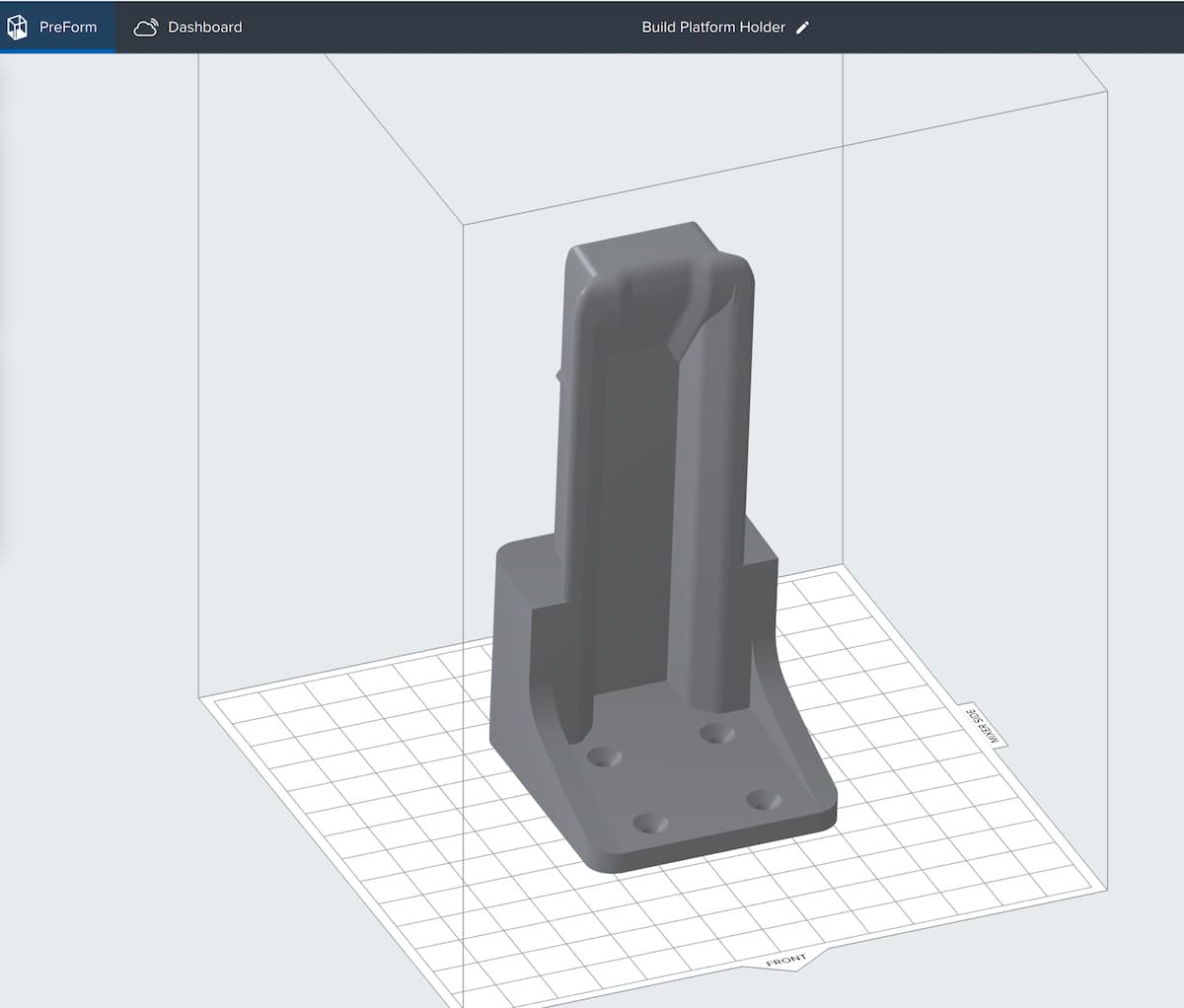

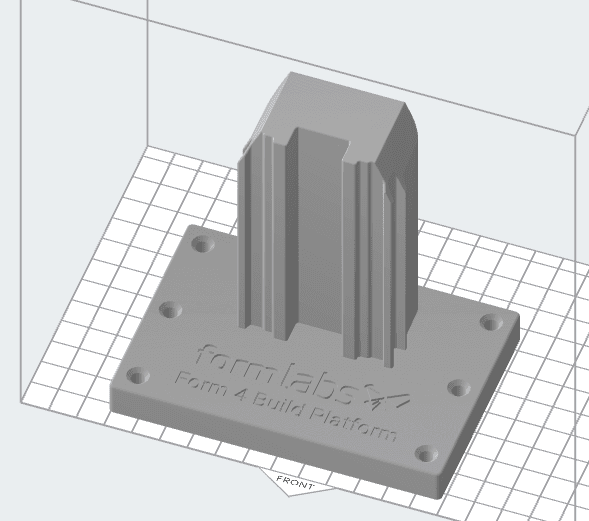

Build platform mount
Build platform mounts hold build platforms when they are not in use.
Use the screw holes in this model to rigidly attach the build platform mount to a dedicated stand, wall stud, or other stable base.
FORM

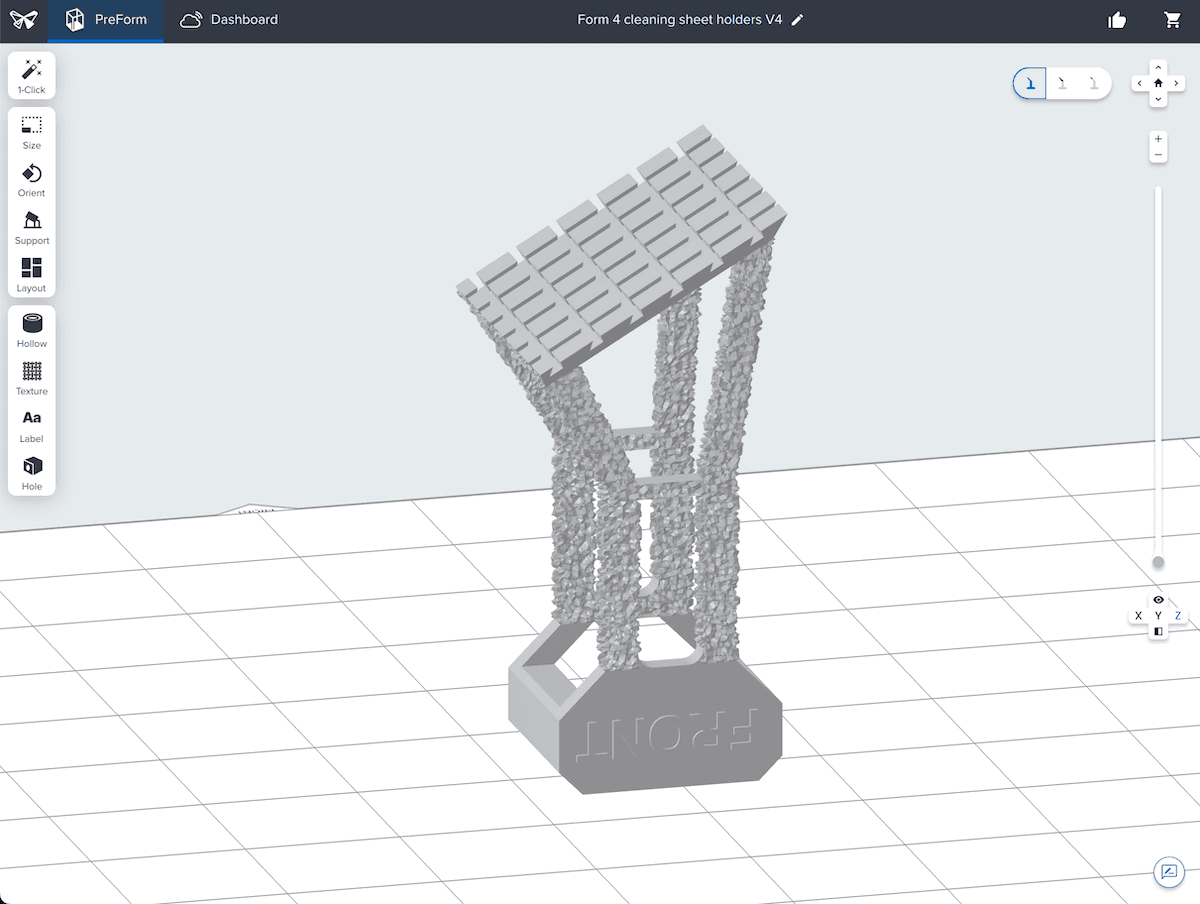

クリーニングシートホルダー
クリーニングシートを造形する前に、レジンタンク底部のフィルムの上にクリーニングシートホルダーを置いておくと、失敗したプリントやその他のデブリを簡単に除去できます。ファイルには66枚のクリーニングシートホルダーが含まれています。
このモデルは、どの材料でもFormlabsのSLA光造形プリンターを使ってプリントできるよう設計されています。クリーニングシートホルダーは、同じ種類のレジンでプリントする必要はありません。
FORMファイル

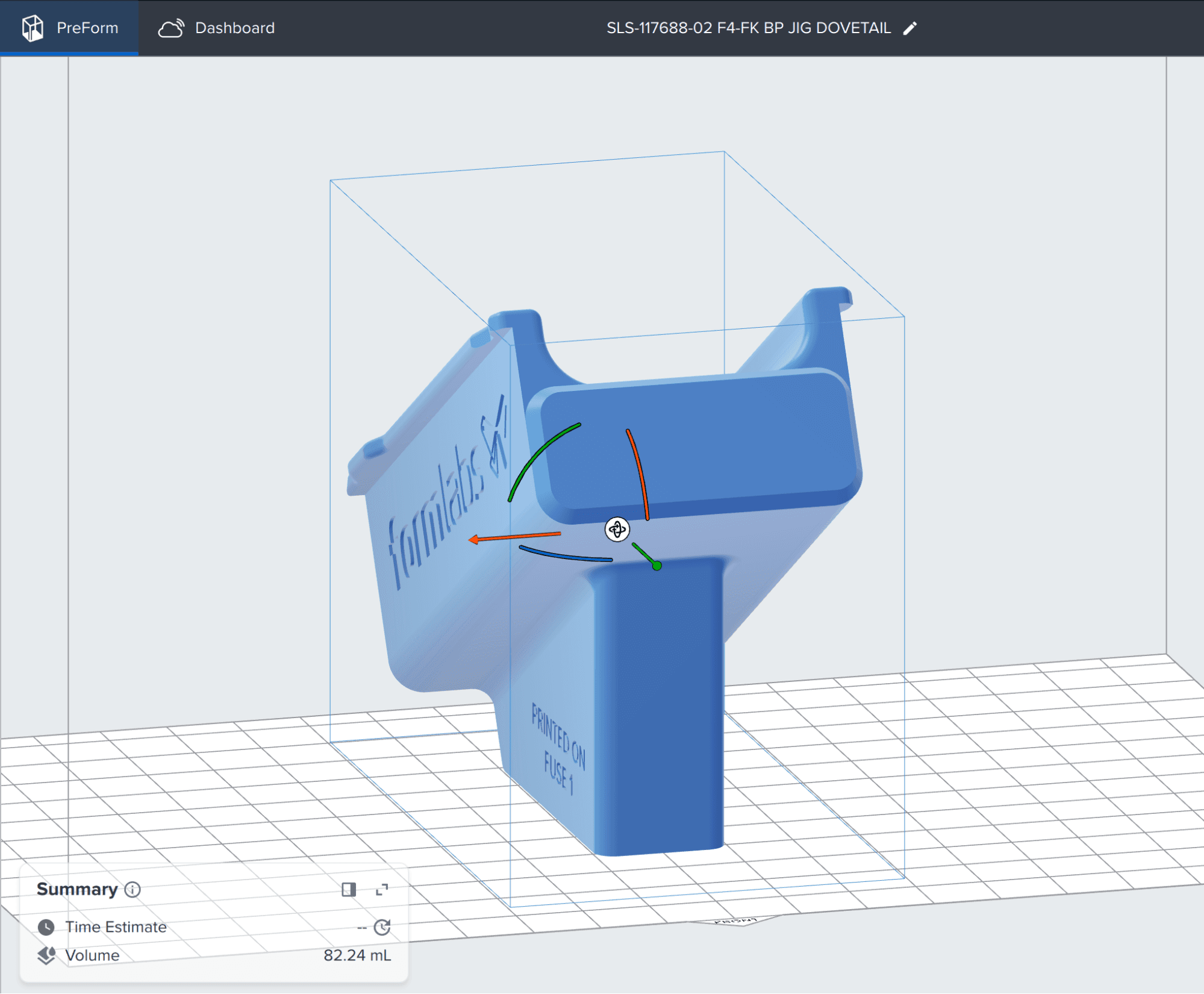

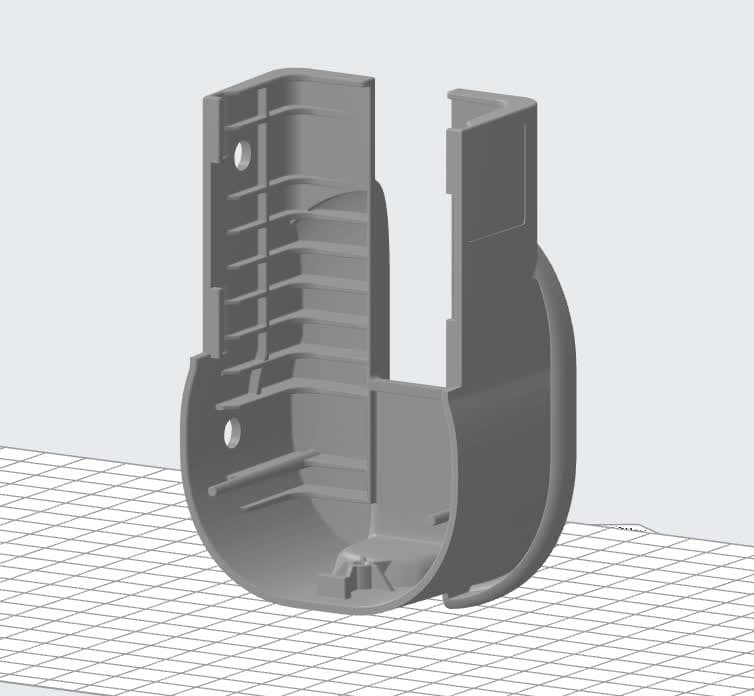

ビルドプラットフォームハンドル
ビルドプラットフォームハンドルは、プリンターのビルドプラットフォームマウントまたはFinish Kitの治具にスライドして取り付けが可能です。ハンドルが破損している場合、ビルドプラットフォームがプリンターにしっかりと固定されず、プリント失敗やビルドプラットフォーム検出の問題が発生する可能性があります。
STLファイル

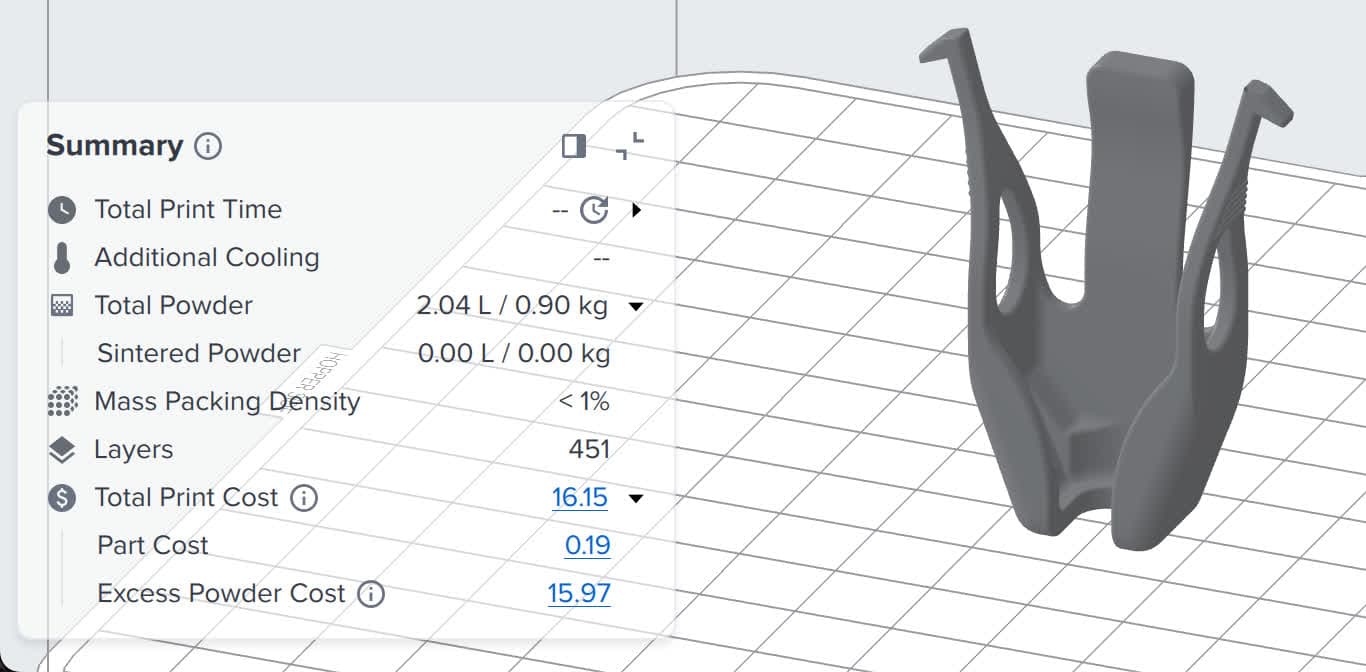

HDMIケーブルの保持クリップ
Form 4世代のLPUは、SLSプリント品で所定位置にクリップ留めされたHDMIケーブルを使ってプリンターに接続します。レーザーユニットを交換する際、このHDMIクリップが破損することがあります。これはレーザーユニットやプリンターの機能には影響せず、HDMIケーブルが緩んで抜けた場合にのみお気づきになることがあります。
このモデルは、Nylon 12パウダーでFormlabs SLSプリンターを使ってプリントできるよう設計されていますが、ほとんどのレジンでもプリントが可能なはずです。

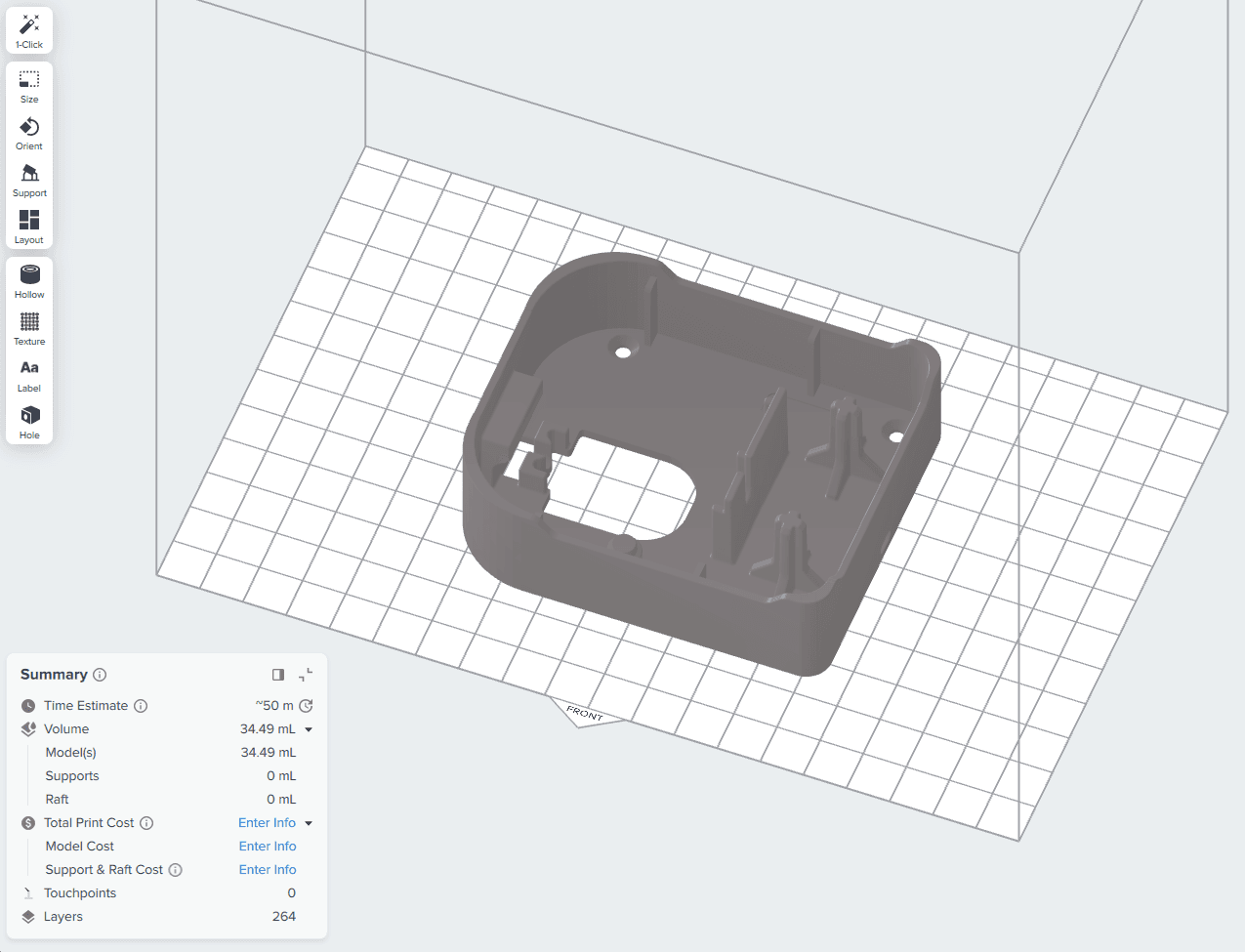

レジンポンプスカート
レジンポンプのスカート（ロケーターベースとも呼ばれる）は、レジンをレジンタンクに供給できるように、カートリッジフロア上でポンプの位置を決めるのに役立ちます。スカートが破損していると、ポンプがカートリッジの底面に正しく収まらず、レジンがこぼれる可能性があります。
最良の結果を得るために、このパーツはTough 2000レジンV2で造形してください。他のレジンも使用できますが、衝撃に対する耐性が低下する可能性があります。
取り付け手順については、Form 4のレジン供給システムのポンプスカートを交換するを参照してください。
FORMファイル

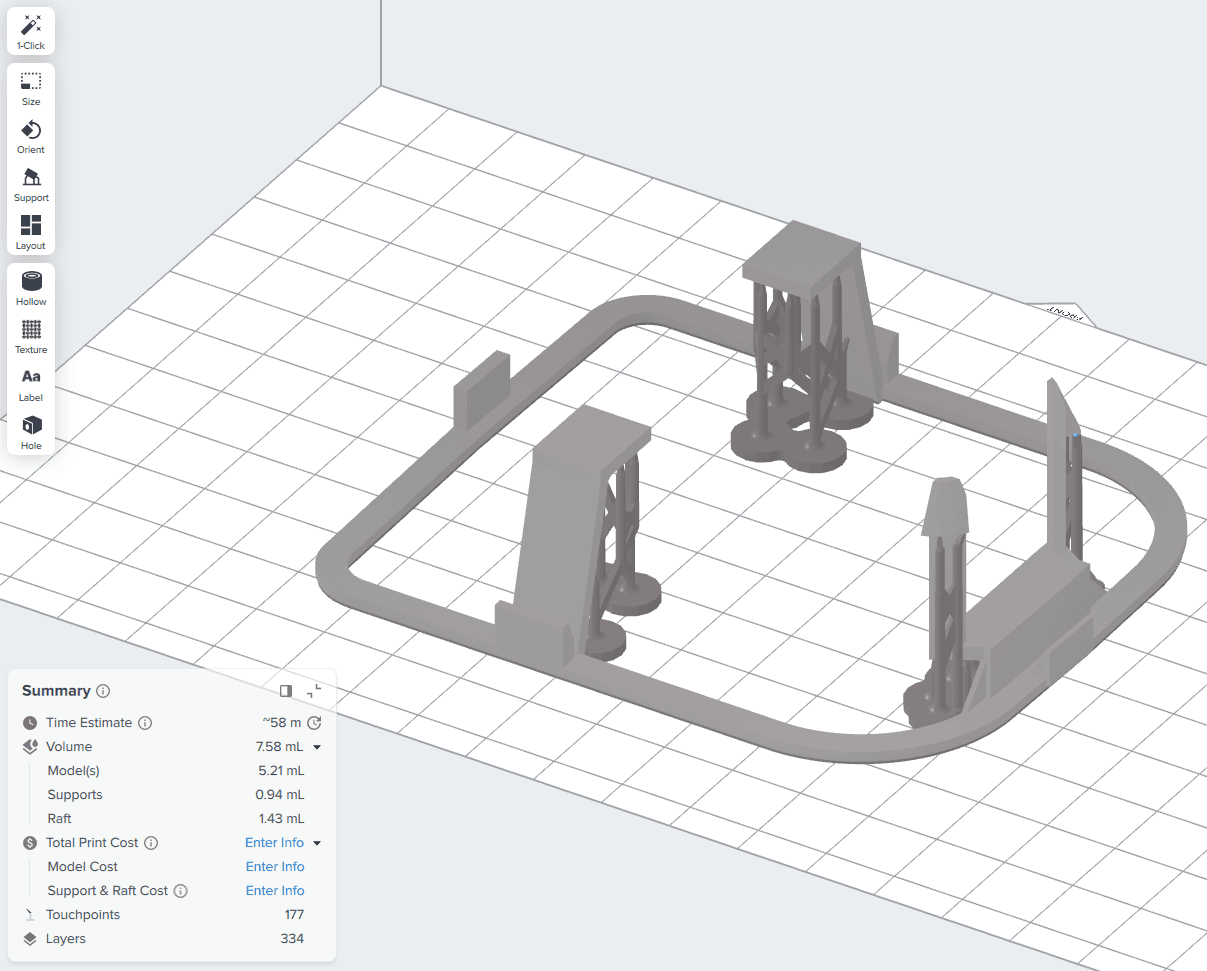

Toughファミリーカートリッジシム
Toughファミリーの最新レジン（Tough 1000 Resin V1、Tough 1500 Resin V2、Tough 2000 Resin V2）を使用すると、時間の経過とともにレジンカートリッジのバイトバルブが膨張します。バイトバルブが膨張していると、特にカートリッジの寿命が近づくにつれてレジンの供給が遅くなります。限定的かつ少数のケースではありますが、バイトバルブが最終的にレジンカートリッジから完全に脱落し、レジン漏れにつながることがあります。
レジンカートリッジのロット番号が20251022以降の場合、レジンがこぼれるリスクはないため、バルブが膨張しても吐出不良を軽減するシムを造形できます。バルブの膨張による供給の中断を防ぐため、Formlabsではこのシムの使用を推奨しています。
シムは、General Purposeレジン、Fast Modelレジン、Toughファミリーのレジンで造形することを前提に設計されています。
設置方法については、以下をご参照ください。
Form 4L世代

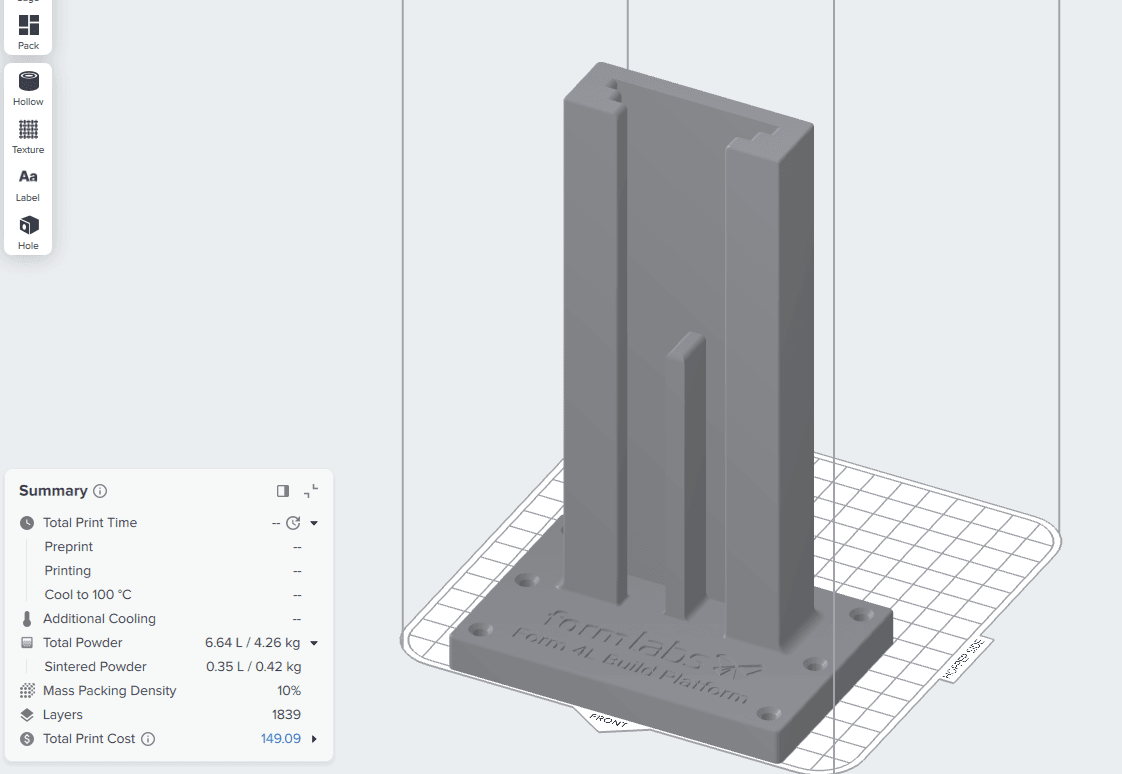

ビルドプラットフォームマウント
ビルドプラットフォームマウントは、ビルドプラットフォームを使用していない時に保持するコンポーネントです。
このモデルのネジ穴を使用し、ビルドプラットフォームマウントを専用スタンド、壁スタッド、またはその他安定したベースにしっかりと取り付けます。
Form 4Lのビルドプラットフォームと造形品の重量を考慮し、Formlabsでは、このモデルのプリントにはNylon 12 GFパウダーのような硬質で強度の高い材料の使用を推奨しています。
STL

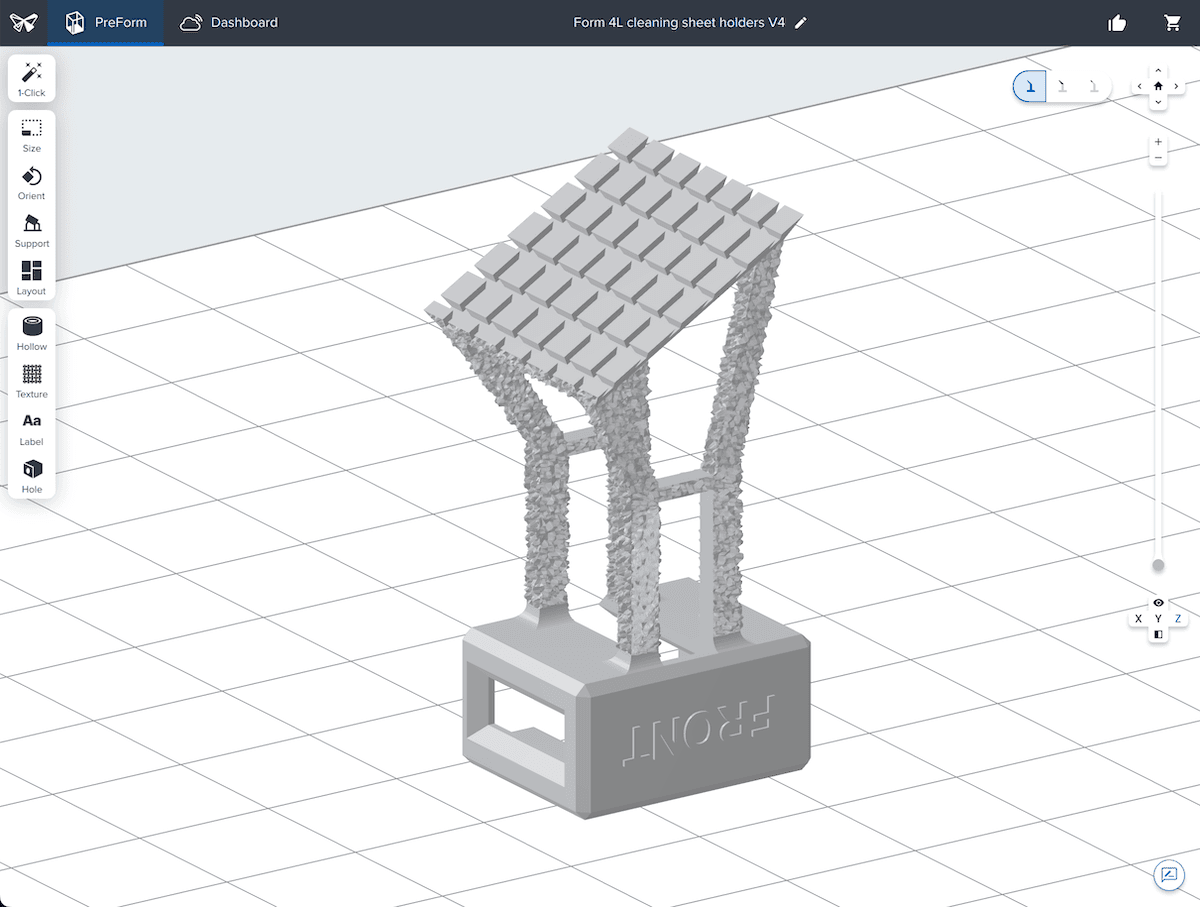

クリーニングシートホルダー
クリーニングシートを造形する前に、レジンタンク底部のフィルムの上にクリーニングシートホルダーを置いておくと、失敗したプリントやその他のデブリを簡単に除去できます。ファイルには162枚のクリーニングシートホルダーが含まれています。
このモデルは、どの材料でもFormlabsのSLA光造形プリンターを使ってプリントできるよう設計されています。クリーニングシートホルダーは、同じ種類のレジンでプリントする必要はありません。
FORMファイル

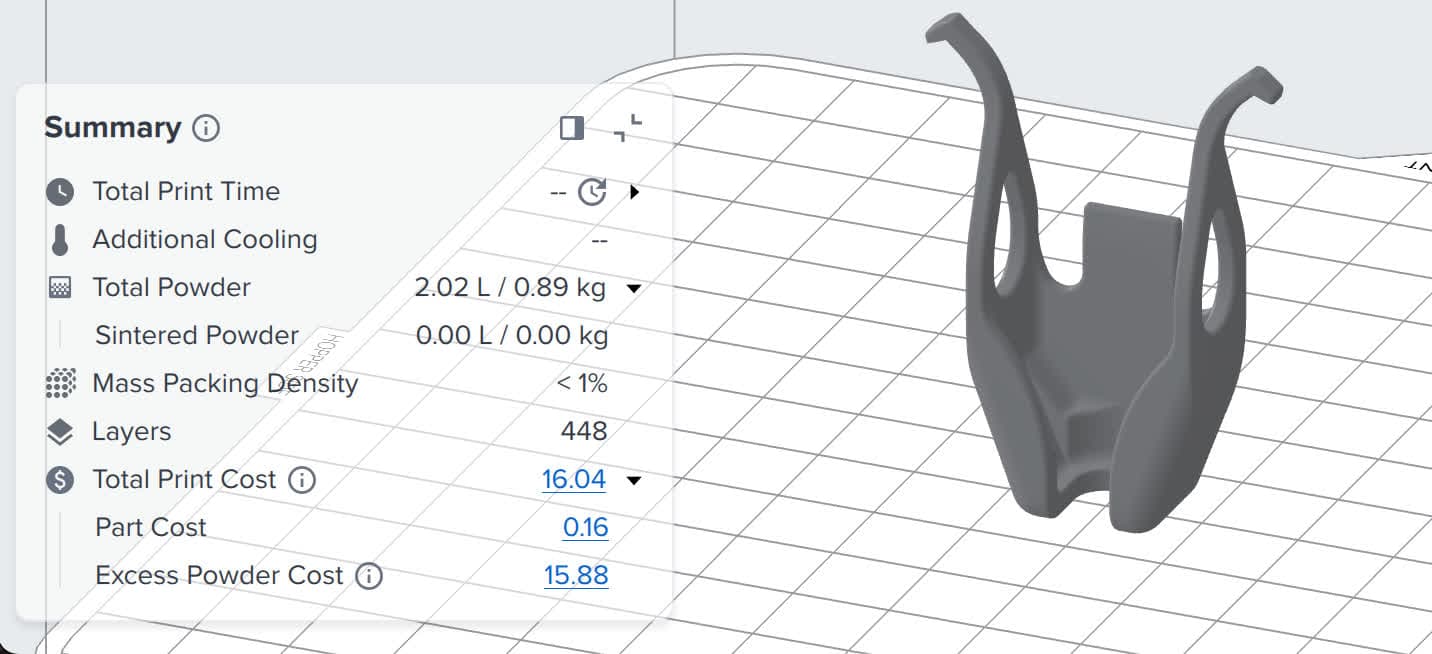

HDMI cable retention clip
Form 4L generation LPUs connect to the printer via an HDMI cable which is clipped in place with an SLS printed part. Some of these HDMI clips break when replacing the LPU. This does not affect the function of the LPU or printer and might only be noticed if the HDMI cable loosens and comes unplugged.
Formlabs designed this part to be printed on a Formlabs SLS printer with Nylon 12 Powder, but other materials, including most resins, should work as well.
STEP file
レジンポンプスカート
レジンポンプのスカート（ロケーターベースとも呼ばれる）は、レジンをレジンタンクに供給できるように、カートリッジフロア上でポンプの位置を決めるのに役立ちます。スカートが破損していると、ポンプがカートリッジの底面に正しく収まらず、レジンがこぼれる可能性があります。
最良の結果を得るために、このパーツはTough 2000レジンV2で造形してください。他のレジンも使用できますが、衝撃に対する耐性が低下する可能性があります。
取り付け手順については、Form 4のレジン供給システムのポンプスカートを交換するを参照してください。
FORMファイル
Toughファミリーカートリッジシム
Toughファミリーの最新レジン（Tough 1000 Resin V1、Tough 1500 Resin V2、Tough 2000 Resin V2）を使用すると、時間の経過とともにレジンカートリッジのバイトバルブが膨張します。バイトバルブが膨張していると、特にカートリッジの寿命が近づくにつれてレジンの供給が遅くなります。限定的かつ少数のケースではありますが、バイトバルブが最終的にレジンカートリッジから完全に脱落し、レジン漏れにつながることがあります。
レジンカートリッジのロット番号が20251022以降の場合、レジンがこぼれるリスクはないため、バルブが膨張しても吐出不良を軽減するシムを造形できます。バルブの膨張による供給の中断を防ぐため、Formlabsではこのシムの使用を推奨しています。
シムは、General Purposeレジン、Fast Modelレジン、Toughファミリーのレジンで造形することを前提に設計されています。
設置方法については、以下をご参照ください。
Form 3世代

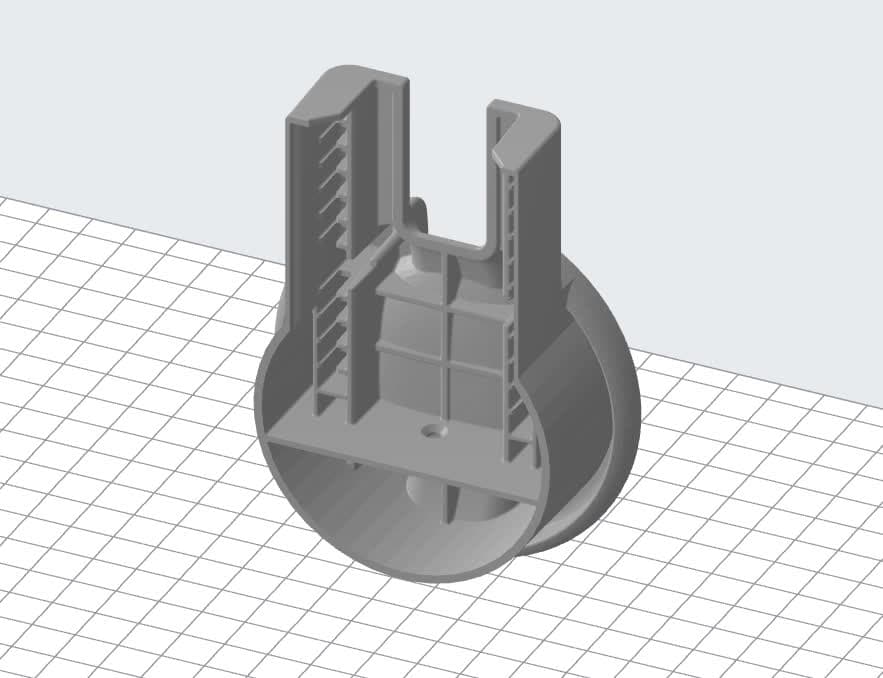

ビルドプラットフォームハンドル
ビルドプラットフォームハンドルは、プリンターのビルドプラットフォームマウントまたはFinish Kitの治具にスライドして取り付けが可能です。ハンドルが破損している場合、ビルドプラットフォームがプリンターにしっかりと固定されず、プリント失敗やビルドプラットフォーム検出の問題が発生する可能性があります。
STLファイル

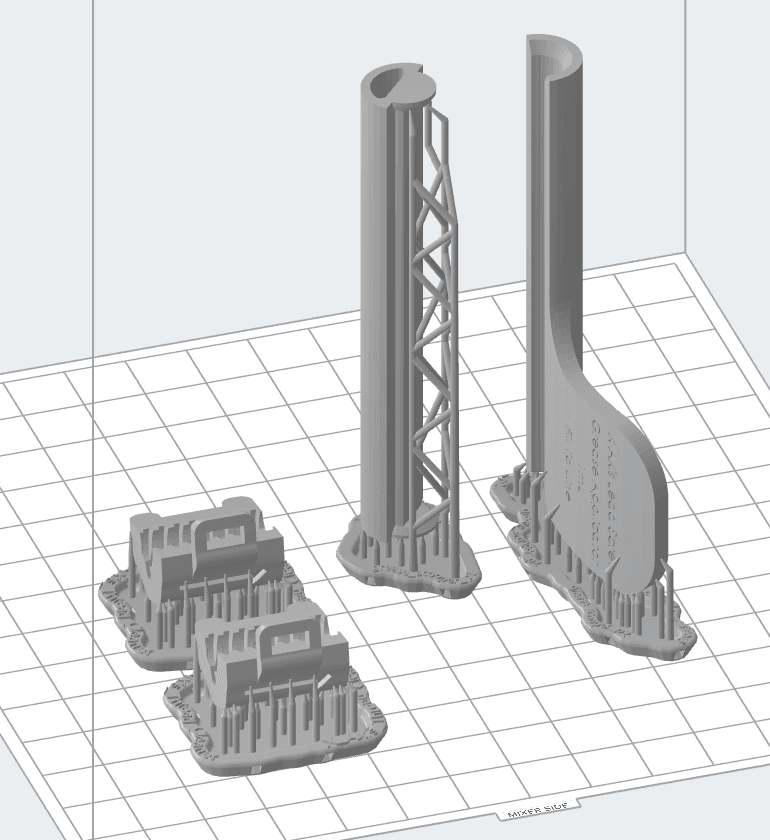

X軸送りねじクリーニングキット
X軸の送りねじのバックラッシュ防止ナットは、時間が経つと劣化して、送りねじのグリスに黒いカスが残ることがあります。このゴミが原因で、プリント中にレーザーユニット（LPU）の筐体が停止したり、ノイズが発生したりすることがあります。X軸の送りネジのクリーニングと潤滑（Form 3）に記載の指示に従い、ねじクリーナーを使用して送りねじの汚れを落とした後、アプリケーターを使用してRheolube 362HBのようなリチウムグリースを塗布します。
ねじクリーナー FORMファイル
グリスアプリケーター FORMファイル
Form Cure L V2
Fuse 1世代

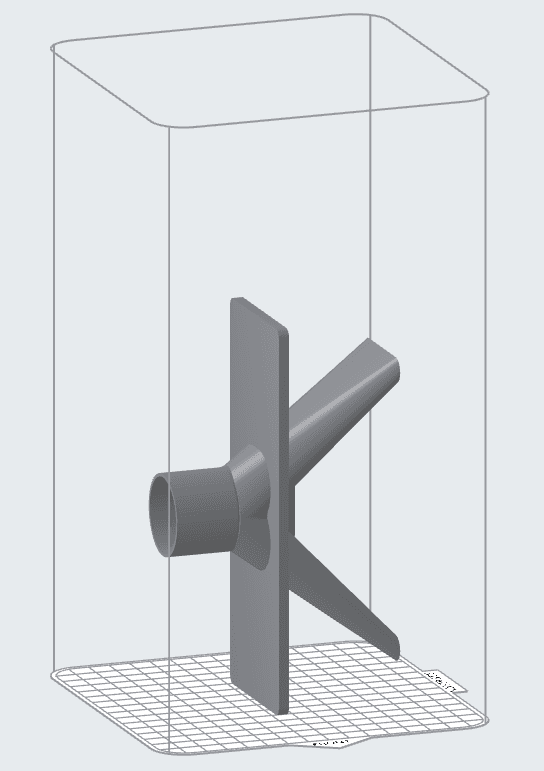

ホッパー用真空クリーニングアタッチメント
真空クリーニングアタッチメントは、Fuse 1世代プリンターからパウダーを吸引する際に使用するように設計されています。
V1はFuse 1と互換性があり、ホッパーを通してパウダーを除去できる設計です。
V1 STL

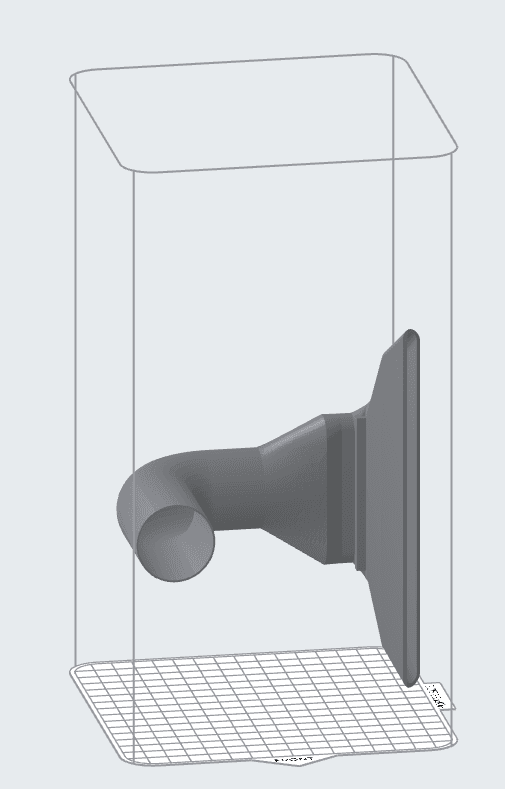

V2はFuse 1およびFuse 1+ 30Wと互換性があり、プリンター内部からパウダーを除去ために使用することを想定して設計されています。
V2 STL

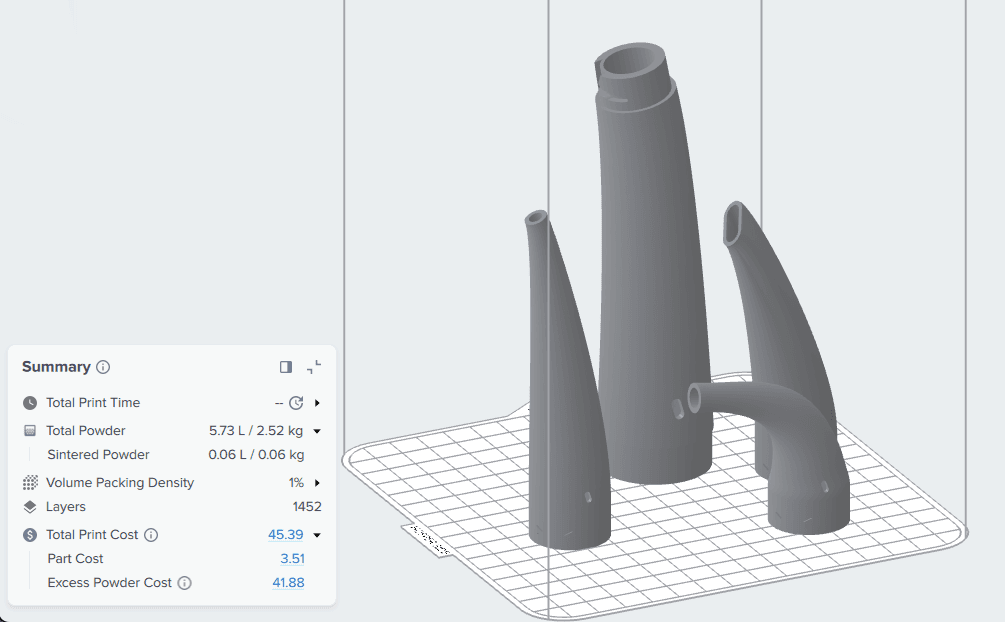

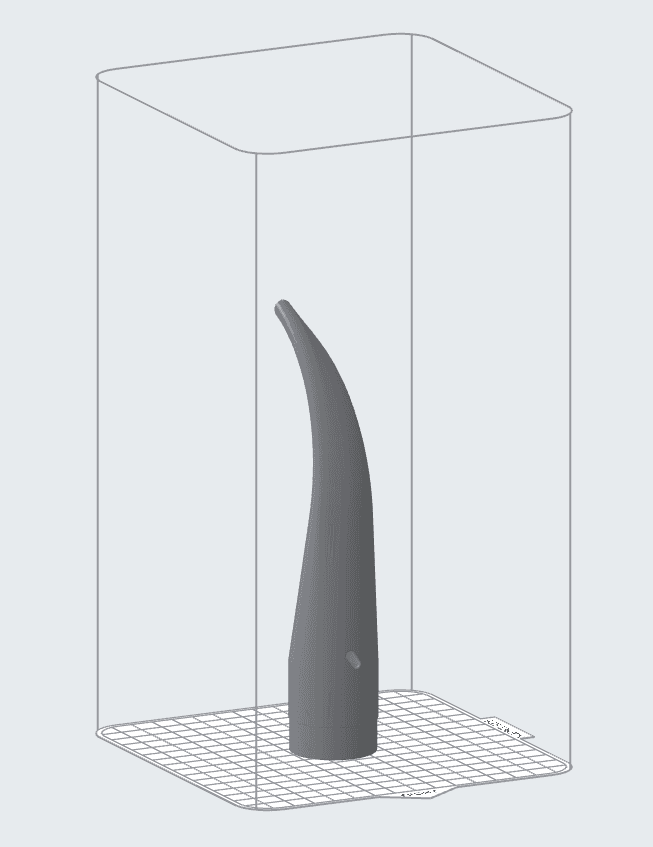

Vacuum cleaning nozzle set
This set of vacuum cleaning nozzles is designed for use when cleaning powder out of a Fuse 1 generation printer and cleaning the print enclosure on Fuse 1 generation printers.
Mount the base nozzle on your vacuum hose, then use the bayonet fitting to quickly swap between the default tip (good for general usage), hook tip (for reaching into Fuse 1 generation powder troughs), and precision tip (for reaching into tight spaces, such as between the blades of the Fuse 1+ 30W hopper agitator.
Formlabs has tested these nozzles with Nylon 12 Powder, but it can be printed in any non-flexible material.
Base nozzle: STL
Default tip: STL
Hook tip: STL
Precision tip: STL
Build chamber lead screw cleaning tool
The build chamber lead screw cleaning tool is designed for use when cleaning and relubricating the lead screw in a Fuse Series build chamber.
Formlabs designed this part to be printed on a Formlabs SLA printer with a material like Tough 1500 Resin.
STL | FORM

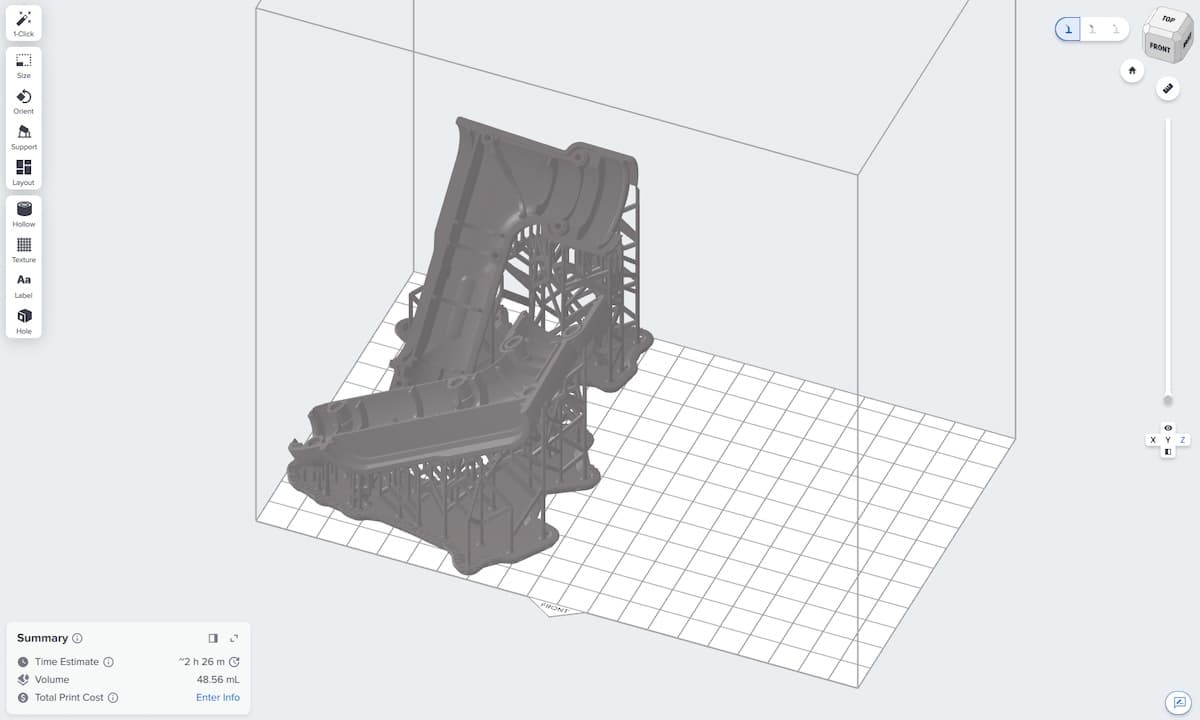

ビルドチャンバープラグケース
ビルドチャンバープラグケースは、ビルドチャンバープラグからビルドチャンバー内のセンサーやヒーターに至る配線を覆う保護シェルです。プリント時には、プリント筐体のシールの役割も果たします。ビルドチャンバープラグケースが破損している場合、ビルドチャンバーが正常に機能しないことがあります。
設置ガイド：Fuse 1世代のビルドチャンバープラグケースの交換
- SLA：ToughファミリーのレジンまたはGeneral Purposeレジン
- SLS：Nylon 12パウダーファミリー
SLA光造形用 FORMファイル
SLS用 FORMファイル
Fuse Sift

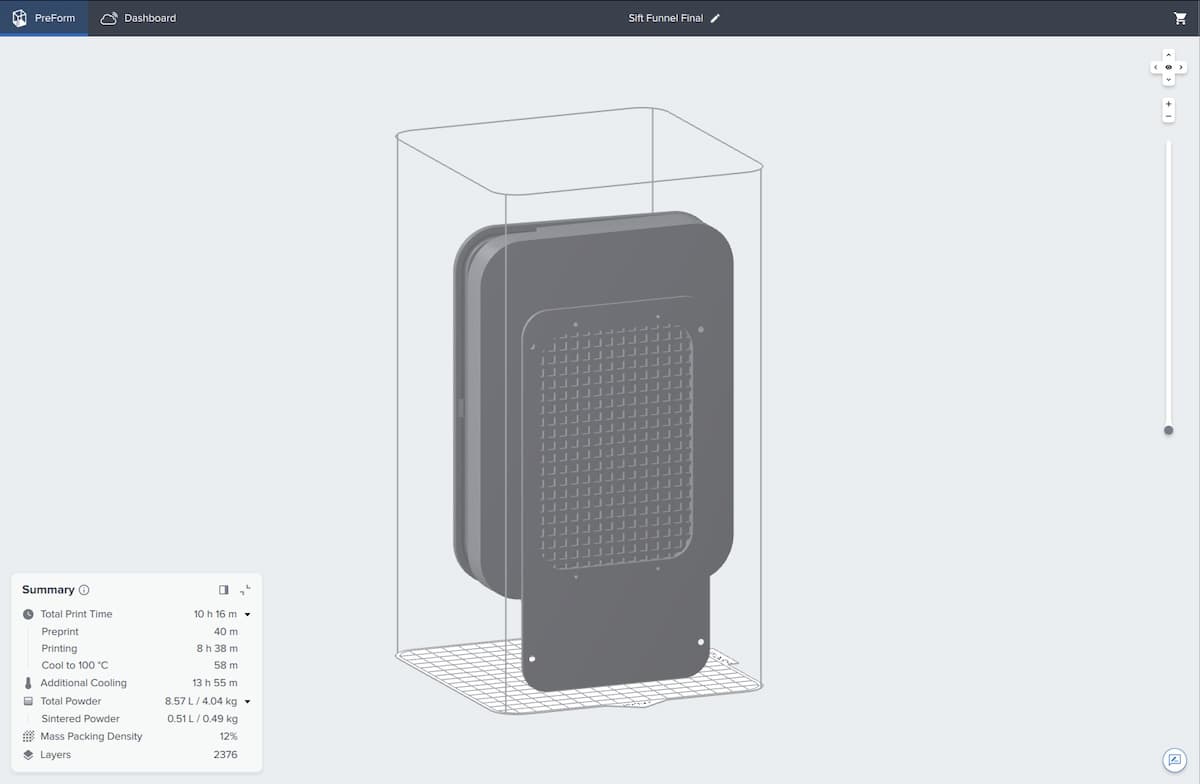

Fuse Sift Funnel
Fuse Sift Funnel（じょうご）は、オリジナルのFuse Siftユニットに付属している、新品パウダーのホッパーの平らな蓋に代わって取り付けることができます。特に袋入りパウダーを使用する場合に、Fuse Sift Funnelを造形して取り付けると新品パウダーのホッパーへの充填が容易になります。
STL
Fuse Blast

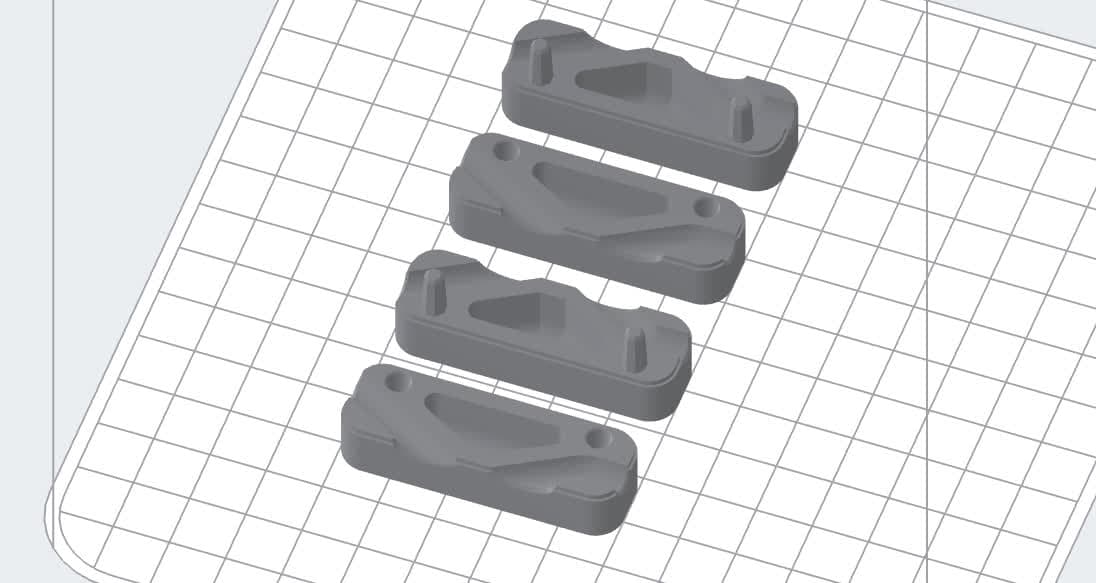

Fuse Blast エアフィルター固定ワイヤーブロック
Fuse Blastエアフィルターを所定の位置に固定するワイヤーです。フィルター枠に押し付けて使用しますが、フィルター枠の周りを滑り適切に固定できなくなることがあります。これらのブロックはワイヤーの屈曲部を取り囲み、その隙間にワイヤーが収まるのを防ぎます。
以下のとおり、パーツAとパーツBの両方を2つずつプリントします。
STL | 手順
